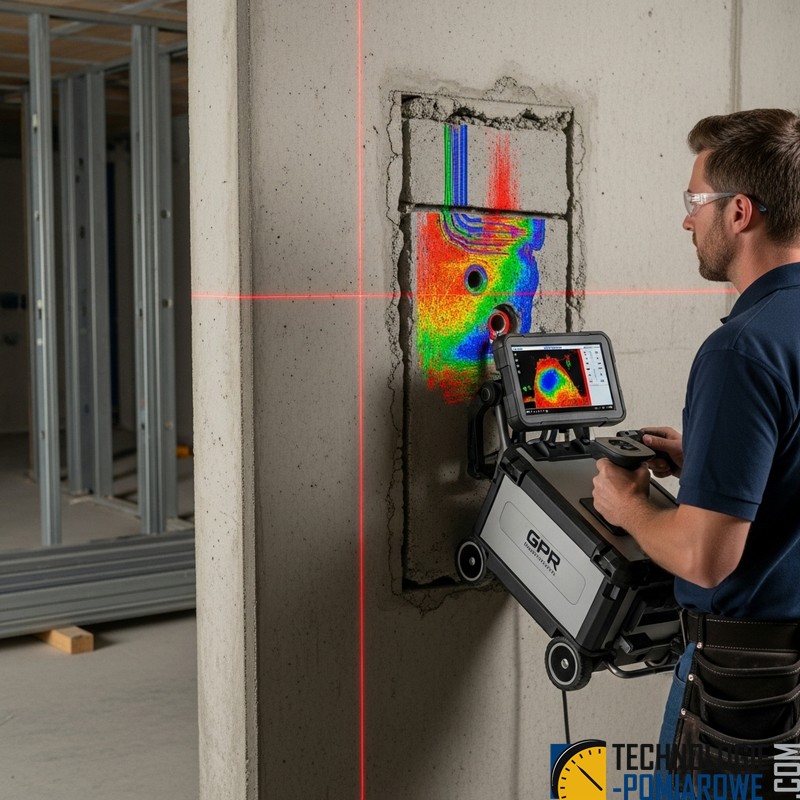

Wykonanie przewiertu bez uszkodzenia konstrukcji
Skanowanie betonu przed przewiertem to etap obowiązkowy: połącz skanowanie GPR z pomiarem ferroscan/cover‑meter, wykonaj skan w siatce i potwierdź wykryte obiekty detektorem metalu — zostaw margines bezpieczeństwa 25–50 mm od wykrytych elementów.
Porównanie metod wykrywania obiektów w betonie
Skanowanie betonu przed wierceniem i przed przewiertami: łącząc GPR i elektromagnetyczne skanery (ferroscan/cover meter) można zlokalizować zbrojenie, rury i przewody oraz zminimalizować ryzyko kolizji przy przewiertach.
| Metoda | Co wykrywa | Typowa głębokość | Dokładność pozycjonowania | Zastosowanie |
|---|---|---|---|---|
| GPR (radar) | zbrojenie, rury, kable, pustki | do kilkudziesięciu cm; zależnie od anteny | do kilku cm przy dobrym kalibrowaniu | mapowanie dużych powierzchni; warstwowe obrazy |
| Ferroscan / cover meter | stal zbrojeniowa, średnica pręta, otulina | do ~10–12 cm typowo; specjalne modele głębiej | ±5–10 mm w poziomie | precyzyjne określenie położenia prętów |
| Detektor metalu | metalowe rury i elementy | płytkie do średnich | niska precyzja głębokości | szybkie sprawdzenie obecności metalu |
| Ultradźwięk / echo uderzeniowe | grubość, puste przestrzenie, delaminacje | zależne od metody | umiarkowana | diagnostyka strukturalna, wykrywanie pustek |
Rekomendowany workflow przed wierceniem pod kotwy i wykonaniem odwiertu pod przewody instalacyjne przez ściany
-
Zbierz dokumentację rysunki instalacji i plany zbrojenia.
-
Wstępne skanowanie GPR w siatce (np. 0,5–1 m) by uzyskać obrazy warstwowe i lokalizować anomalia.
-
Precyzyjne pomiary ferroscanem nad obszarami wskazanymi przez GPR, by zmierzyć otulinę i średnicę prętów.
-
Potwierdzenie detektorem metalu dla szybkiej weryfikacji obecności elementów metalowych.
-
Oznacz i zaplanuj trasę przewiertu z zachowaniem bezpiecznego marginesu (min. 25–50 mm od wykrytych elementów).
-
Wyznaczenie bezpiecznych miejsc wykonania wiercenia
-
-
Wykonaj próbny otwór kontrolny w bezpiecznym miejscu, jeśli to możliwe.
Głębokie możliwości i ograniczenia
-
GPR daje najlepsze obrazy wielowarstwowe i wykrywa nie tylko metal, ale też pustki i przewody nieniszczące; jego penetracja i rozdzielczość zależą od częstotliwości anteny i wilgotności betonu.
-
Ferroscan jest bardziej precyzyjny dla zbrojenia — dokładne określenie otuliny i średnicy pręta; jednak nie wykryje przewodów nienumetalicznych.
-
Detektory metalu są szybkie, ale nie dają wiarygodnej głębokości ani rozróżnienia typu obiektu.
Ryzyka i jak je zminimalizować
-
Fałszywe odczyty przy złożonych instalacjach lub wilgotnym betonie — użyj dwóch metod (GPR + ferroscan).
-
Błąd kalibracji — kalibruj sprzęt na znanym odcinku lub użyj wzorców.
-
Niedoszacowanie głębokości — zawsze zostaw margines bezpieczeństwa i wykonaj otwór próbny.
W skrócie: najlepsza praktyka to połączenie GPR i ferroscanu, skanowanie w siatce, potwierdzenie detektorem i zachowanie marginesu bezpieczeństwa — to minimalizuje ryzyko kolizji przy przewiertach w betonie.
1. Zbierz dokumentację (plany instalacji, rysunki zbrojenia). 2. Skanowanie GPR w siatce 0,5–1,0 m, by zlokalizować anomalia i przebieg instalacji. 3. Precyzyjne pomiary ferroscanem nad obszarami wskazanymi przez GPR — określ otulinę i średnicę prętów. 4. Weryfikacja detektorem metalu dla szybkiego potwierdzenia obecności metalu. 5. Oznacz i zaplanuj trasę przewiertu z marginesem bezpieczeństwa 25–50 mm od wykrytych elementów. 6. Wykonaj próbny otwór kontrolny jeśli to możliwe.
