Badania georadarowe

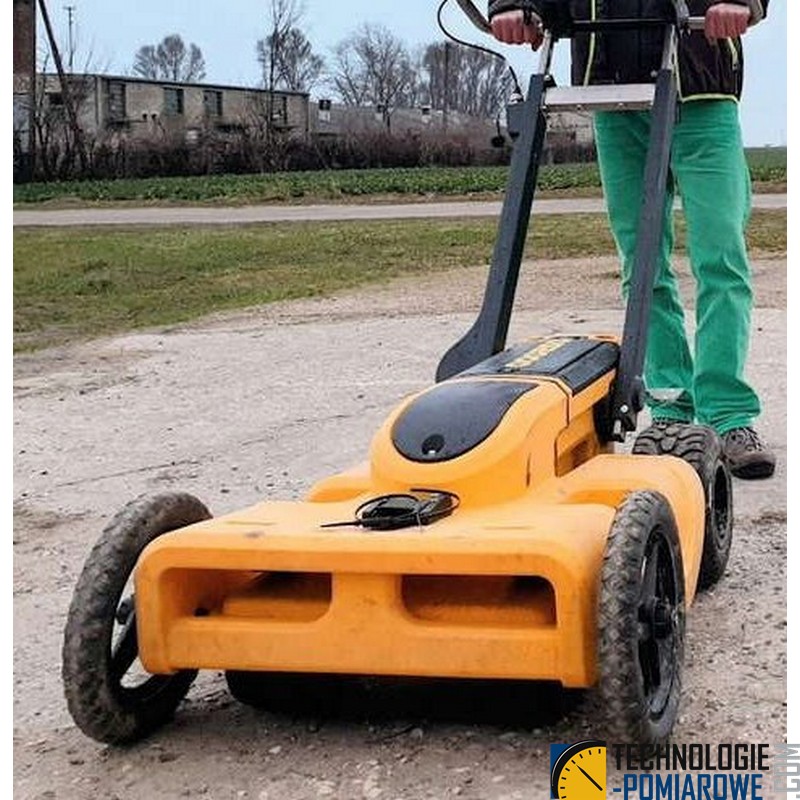

Badania georadarowe, znane też jako GPR (Ground Penetrating Radar), to nieinwazyjna metoda elektro-magnetyczna umożliwiająca obrazowanie struktury i obiektów ukrytych w ośrodku gruntowym lub budowlanym. Polega na emisji impulsów elektromagnetycznych, które po odbiciu od granicy ośrodków o różnej stałej dielektrycznej są rejestrowane i przetwarzane w echogramy falowe

Badania georadarowe, znane też jako GPR (Ground Penetrating Radar), to nieinwazyjna metoda elektro-magnetyczna umożliwiająca obrazowanie struktury i obiektów ukrytych w ośrodku gruntowym lub budowlanym. Polega na emisji impulsów elektromagnetycznych, które po odbiciu od granicy ośrodków o różnej stałej dielektrycznej są rejestrowane i przetwarzane w echogramy

Metody pomiarowe

• Profilowanie 2D: anteny przesuwane wzdłuż wytyczonej linii pomiarowej, generując przekroje pionowe.

• Profilowanie 3D: siatka równoległych linii, umożliwiająca rekonstrukcję objętościowego modelu podłoża.

• Mapowanie glebowe: tworzenie planów głębokościowych na obszarze pomiarowym.

Zasięg penetracji i częstotliwości

Zasięg pomiarowy zależy od częstotliwości anteny oraz własności ośrodka. Orientacyjne wartości:

Dla zastosowań inżynierskich i wykrywania instalacji najczęściej używa się anten w zakresie 200–600 MHz, co pozwala na penetrację do około 10 m przy zachowaniu dobrej rozdzielczości.

Zastosowania badań georadarowych

• Inwentaryzacja i lokalizacja sieci podziemnych (rury, kable)

• Inżynieria lądowa: Badanie stanu fundamentów, lokalizacja podziemnych instalacji (rury, kable), ocena jakości materiałów budowlanych, ocena nośności gruntów.

• Diagnostyka stanu konstrukcji budowlanych (ściany, stropy, posadzki)

• Badania dróg i lotnisk – ocena warstw konstrukcyjnych i podbudowy

• Poszukiwanie pustek, kominów, wykrotów i studzienek

• Archeologia i ochrona środowiska – mapowanie warstw geologicznych i stanowisk archeologicznych

• Monitoring osuwisk, antropogeniczne wypełnienia terenu

• Geotechnika: Badanie właściwości gruntów, wykrywanie pustotek i spękań w podłożu, rozpoznanie geologiczne terenu inwestycji

Przetwarzanie i interpretacja danych

1. Konwersja czasu przejścia sygnału na głębokość z uwzględnieniem prędkości propagacji fali w ośrodku.

2. Filtracja pasmowo-przepustowa i wzmocnienie nieliniowe w celu uwidocznienia słabych refleksów.

3. Analiza echogramów i wykonanie profili 2D/3D w dedykowanym oprogramowaniu.

Zalety i ograniczenia

• Zalety: • całkowita bezinwazyjność i szybki pomiar w terenie; • natychmiastowy podgląd wstępnych wyników; • szerokie spektrum zastosowań od inżynierii po archeologię.

• Ograniczenia: • zmienna penetracja w zależności od wilgotności i przewodnictwa ośrodka; • trudności interpretacyjne w złożonych układach warstw; • konieczność stosowania anten o różnych częstotliwościach dla różnych głębokości.

Badania georadarowe wykonujemy na terenie całej Polski

• Inwentaryzacja infrastruktury podziemnej (rury, kable) przed robotami ziemnymi

• Lokalizacja sieci wodno-kanalizacyjnych i drenażu

• Wykrywanie kabli energetycznych i telekomunikacyjnych

• Identyfikacja rurociągów gazowych

• Mapowanie warstw geologicznych i gruntowych

• Wykrywanie pustek i jam w gruncie

• Ocena grubości nawierzchni drogowej i lotniskowej

• Diagnostyka i inwentaryzacja zbrojenia oraz kanałów sprężających w konstrukcjach betonowych

• Lokalizacja przewodów instalacji grzewczych pod posadzkami przemysłowymi



• Wykrywanie zagłębień i ubytków pod nawierzchnią posadzek przemysłowych

• Poszukiwania archeologiczne (fundamenty, mury, grobowce)

• Ocena stanu technicznego mostów i tuneli

• Analiza stabilności wałów przeciwpowodziowych i dróg przeciwerozyjnych

• Monitoring osuwisk i ocena zagrażających przemieszczeń gruntu

• Identyfikacja nielegalnych składowisk odpadów i zbiorników bez dokumentacji

• Wykrywanie niewybuchów i pozostałości po materiałach wybuchowych

• Wsparcie działań ratowniczych – lokalizacja ofiar i szczątków po katastrofach

• Monitorowanie stref zmurszenia w skałach i betonie

• Weryfikacja warstw hydrotechnicznych i przeszkód pod dnem rzek oraz kanałów

• Weryfikacja układu warstw pod fundamenty budowlane – punktowe oraz płytowe

• Ocena nośności gruntów i modułu odkształcenia dla projektów budowlanych

• Lokalizacja przewodów drenażowych wokół budynków

• Weryfikacja układu geotermalnych kolektorów gruntowych

• Badania grubości pokrywy lodowej i warstw śnieżnych na zbiornikach wodnych

• Diagnostyka posadzek lotniskowych – ocena warstw nośnych i ich integralności

• Planowanie instalacji fotowoltaicznych i wiatrowych – analiza podłoża pod fundamenty

• Kontrola nasypów kolejowych i drogowych – wykrywanie pustek i nieregularności

• Badania wnętrz zabytkowych budynków – stan ścian, posadzek i stropów bez naruszeń

• Lokalizacja torów i przeszkód pod placami manewrowymi i hangarami lotniczymi

• Ocena zniszczeń i degradacji materiałów budowlanych w inwentaryzacji obiektów przemysłowych
