Badanie georadarem

Badanie georadarem wykonujemy na terenie całej Polski w zakresie georadarowego badania gruntu oraz badania georadarem betonu i konstrukcji betonowych.

Badanie georadarem GPR — zasada działania i zastosowania

Georadar (GPR) wykorzystuje krótkie impulsy fal elektromagnetycznych emitowanych w głąb ośrodka; fale odbite od granic o różnych stałych dielektrycznych są rejestrowane i tworzą obraz podpowierzchniowych struktur.

Zastosowania obejmują lokalizację infrastruktury podziemnej, wykrywanie pustek i nieciągłości, mapowanie warstw geologicznych, ocenę konstrukcji drogowych i obiektów inżynierskich, archeologię oraz kontrolę obiektów budowlanych bez wykonywania wykopów.

Sprzęt i przygotowanie pola pomiarowego

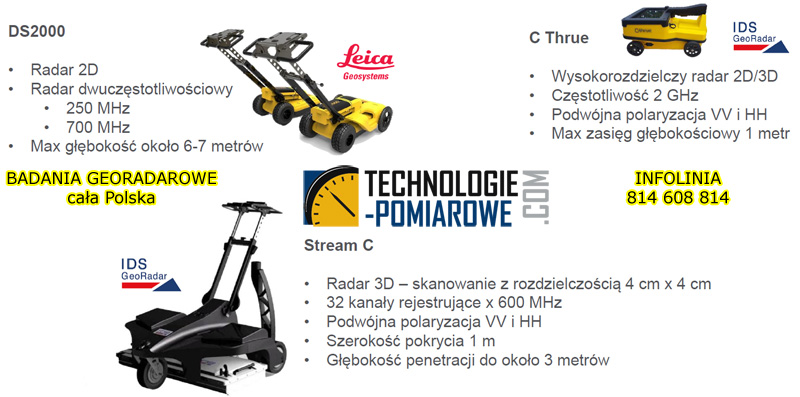

Typowy zestaw to jednostka nadawczo-odbiorcza z anteną (różne częstotliwości), sterownik pomiarów oraz oprogramowanie do rejestracji i wstępnego przetwarzania. Przed pomiarem kalibruje się urządzenie na tarczy referencyjnej i wytycza siatkę profili pomiarowych na badanym obszarze.

Powierzchnia pomiaru powinna być oczyszczona z dużych przeszkód; w terenie zabudowanym wykonuje się wcześniej rozpoznanie dokumentacji istniejących instalacji i ewentualne zabezpieczenia ruchu oraz osób.

Procedura pomiarowa i parametry pomiarów

Pomiary wykonuje się profilowo przesuwając antenę wzdłuż linii pomiarowych lub w systemie siatki dla obrazowania 3D; rejestruje się sygnały odbite w funkcji czasu przelotu, które następnie przelicza się na głębokość przy użyciu oszacowanej prędkości propagacji w ośrodku.

Dobór częstotliwości anteny to kompromis: niższe częstotliwości dają większy zasięg głębokościowy, wyższe zapewniają lepszą rozdzielczość poziomą i pionową; zasięg efektywny zależy od warunków elektrycznych gruntu i wybranej anteny.

Przetwarzanie danych i interpretacja wyników

Zarejestrowane profile poddaje się filtrom, migracji i korekcjom czasu/głębokości, a następnie analizuje się ciągłości refleksów, anomalie amplitudy i formy odbić w celu identyfikacji obiektów, warstw i pustek. Wyniki prezentuje się jako profile 2D i zrekonstruowane paki 3D oraz wrysowuje w mapy i przekroje dla raportu technicznego.

Interpretacja wymaga uwzględnienia kontrastu dielektrycznego między obiektem a otoczeniem; silne odbicia oznaczają duży kontrast materiałowy, natomiast brak sygnału nie wyklucza istnienia obiektu o zbliżonych właściwościach elektrycznych do podłoża.



Ograniczenia metody i dobre praktyki

GPR jest metodą nieinwazyjną, szybką i efektywną, ale ograniczoną w gruntach o wysokiej przewodności (gliny, namuły, podłoża zasolone) gdzie tłumienie sygnału redukuje zasięg i czytelność obrazu. Wyniki należy weryfikować przez punktowe badania geotechniczne (wiercenia, sondowania) lub odwierty kontrolne, szczególnie przy decyzjach konstrukcyjnych.

Dobre praktyki: lokalne skalibrowanie prędkości fal (trial‑gather z referencyjnym obiektem lub sondami), wykonywanie siatki profilów dla 3D, dokumentacja pozycji GPS/rysunku pomiarowego oraz współpraca z geologiem lub geofizykiem przy interpretacji.

Oferujemy szeroki zakres usług georadarowych na terenie całej Polski, obejmujący:

Badania georadarowe gruntu

• Określenie miąższości i uwarstwienia gruntu
• Lokalizacja obiektów podziemnych:
  • Rury
  • Kable
  • Fundamenty
  • Jaskinie
  • Puste przestrzenie
• Badanie zagęszczenia gruntu
• Wykrywanie stref zniszczeń
• Ocena stanu podłoża pod drogi i mosty
• Badania archeologiczne
• Badanie jednorodności warstw geologicznych - rozpoznanie

Badania georadarem betonu i konstrukcji betonowych

• Określenie grubości betonu
• Lokalizacja zbrojenia
• Wykrywanie pęknięć i ubytków
• Ocena stanu konstrukcji
• Badanie korozji zbrojenia

Dlaczego warto wybrać usługi TECHNOLOGIE-POMIAROWE.COM

• Doświadczeni geofizycy: Posiadamy zespół doświadczonych geofizyków z wieloletnim doświadczeniem w badaniu georadarem.
• Nowoczesny sprzęt: Używamy nowoczesnego sprzętu georadarowego renomowanych firm, co zapewnia wysoką jakość i dokładność badań.
• Szybka realizacja: Badania wykonujemy szybko i sprawnie, terminowo dostarczając wyniki.
• Konkurencyjne ceny: Oferujemy konkurencyjne ceny badań georadarowych.

Zapraszamy do skorzystania z naszych usług!
