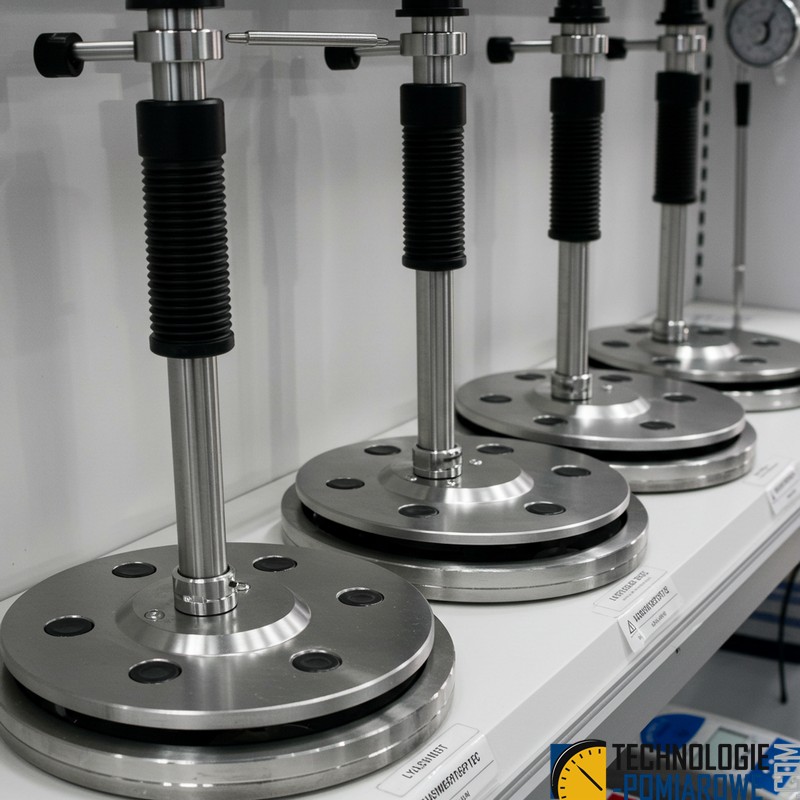

Płyta dynamiczna do badania zagęszczenia gruntu

Płyta dynamiczna to przenośne urządzenie służące do szybkiej oceny zagęszczenia gruntu i nośności podłoża. Badanie opiera się na mierzeniu odkształcenia gruntu pod obciążeniem dynamicznym, co pozwala określić dynamiczny moduł odkształcenia Evd oraz wskaźnik zagęszczenia gruntu. Metoda jest skrótem czasowym i kosztowym wobec klasycznych badań płytą statyczną VSS, a jednocześnie dopuszczona przez normy budowlane ZTV-E i ZTV-A jako oficjalna procedura pomiarowa

Zasada działania płyty dynamicznej do badania gęstości gruntu

Procedura badania płyty dynamicznej polega na:

• ustawieniu okrągłej płyty o średnicy 30 cm na powierzchni podłoża,

• opuszczeniu na nią ciężarka o masie 10 kg z wysokości około 70 cm (dynamiczne obciążenie),

• wykonaniu trzech uderzeń próbnych i trzech pomiarów odkształcenia,

• zapisaniu osiadania podłoża przez elektroniczny rejestrator,

• wyliczeniu dynamicznego modułu odkształcenia Evd (w MN/m²), na podstawie którego oblicza się wskaźnik zagęszczenia gruntu.

Badanie można przeprowadzić w trudno dostępnych miejscach (np. wykopy, nasypy, kanalizacje), wykonując pomiar przez jedną osobę w przeciętnie 2 minuty.

Sprzęt i funkcjonalności

• Lekka płyta dynamiczna TERRATEST 7000 STREAM – przewodowy system pomiarowy z drukarką, GPS, baterią, interfejsem USB i nawigacją głosową;

• Miernik zagęszczenia TERRATEST 8000 WIRELESS – bezprzewodowa transmisja danych Bluetooth® do smartfona lub tabletu;

• Elektroniczny rejestrator – wodoodporna obudowa, wyświetlacz graficzny, funkcja wydruku raportu na miejscu pomiaru.

• Płyta dynamiczna HMP LFG 4 - optymalny wybór - doskonała relacja jakości do ceny płyty dynamicznej, bogaty zestaw akcesoriów w cenie

• PŁYTA DYNAMICZNA ZFG 3.1 - niemiecka płyta dynamiczna do badania zagęszczenia, ZORN

• PŁYTA DYNAMICZNA MINIDYN LWD VSS - francuska płyta dynamiczna do badania zagęszczenia, MINIDYN

Przykładowe parametry urządzeń


Interpretacja wyników

Wynik pomiaru to dynamiczny moduł odkształcenia Evd. Na jego podstawie określa się wskaźnik zagęszczenia gruntu (Is) przy pomocy:

• tablic pochodzących z instrukcji ZTV-E czy ZTV-A,

• tabel dostarczonych przez producenta urządzenia (np. ZORN ZFG3000),

• wzorów empirycznych (np. dla gruntów drobnoziarnistych:

Zastosowania praktyczne

• kontrola zagęszczenia w nasypach drogowych,

• weryfikacja podłoża pod posadzki i płyty fundamentowe,

• odbiory robót ziemnych wokół sieci gazowych, wodociągowych i kanalizacyjnych,

• szybkie pomiary terenowe w wykopach i trudno dostępnych lokalizacjach.

• płyta dynamiczna do badania gęstości gruntu

Płyta dynamiczna do badania zagęszczenia stanowi obecnie niezbędne wyposażenie wykonawców robót ziemnych, drogowych i infrastrukturalnych.

Badanie zagęszczenia gruntu to element prac geotechnicznych i budowlanych. Ma na celu ocenę, czy podłoże lub nasypy są wystarczająco sztywne i stabilne, aby przenieść obciążenia od planowanych konstrukcji. Niewłaściwie zagęszczony grunt może prowadzić do osiadania, pękania fundamentów i innych poważnych uszkodzeń budynków lub nawierzchni.

Badanie zagęszczenia gruntu pozwala ocenić nośność i jednorodność podłoża pod fundamenty, posadzki, drogi czy nasypy. Poprawny stopień zagęszczenia minimalizuje odkształcenia, osiadania i ryzyko pękania konstrukcji.

Płyta do badania zagęszczenia gruntu jest narzędziem stosowanym w inżynierii geotechnicznej do oceny nośności oraz stopnia zagęszczenia podłoża gruntowego i warstw konstrukcyjnych nawierzchni drogowych. Badanie to jest kluczowe w kontroli jakości robót ziemnych, zapewniając odpowiednie parametry wytrzymałościowe i trwałość konstrukcji budowlanych. Najczęściej stosowana jest płyta typu lekkiego, tzw. lekka płyta dynamiczna.
