Badanie ciągliwości stali - kluczowy parametr bezpieczeństwa konstrukcji żelbetowych i stalowych
Współczesne budownictwo opiera się na harmonijnej współpracy dwóch materiałów: betonu i stali. Podczas gdy beton wykazuje imponującą odporność na ściskanie, to stal zbrojeniowa przejmuje naprężenia rozciągające, decydując o stateczności i bezpieczeństwie całego obiektu. Jednym z najważniejszych parametrów, który określa zachowanie się stali pod obciążeniem, jest jej ciągliwość, objawiająca się poprzez wydłużenie oraz przewężenie. Zrozumienie tych zjawisk jest niezbędne dla każdego diagnosty konstrukcji, zwłaszcza w obliczu postępujących procesów korozyjnych czy degradacji powłok ochronnych.
Ciągliwość to zdolność materiału do nieodwracalnego odkształcenia plastycznego bez przerwania ciągłości struktury. W praktyce inżynierskiej oznacza to, że konstrukcja przed ewentualnym zniszczeniem „ostrzega” nas poprzez widoczne odkształcenia. Bez odpowiedniej ciągliwości stal staje się krucha, co w połączeniu z agresywnym środowiskiem zewnętrznym może prowadzić do nagłych katastrof budowlanych.
Metody badawcze i diagnostyka właściwości stali

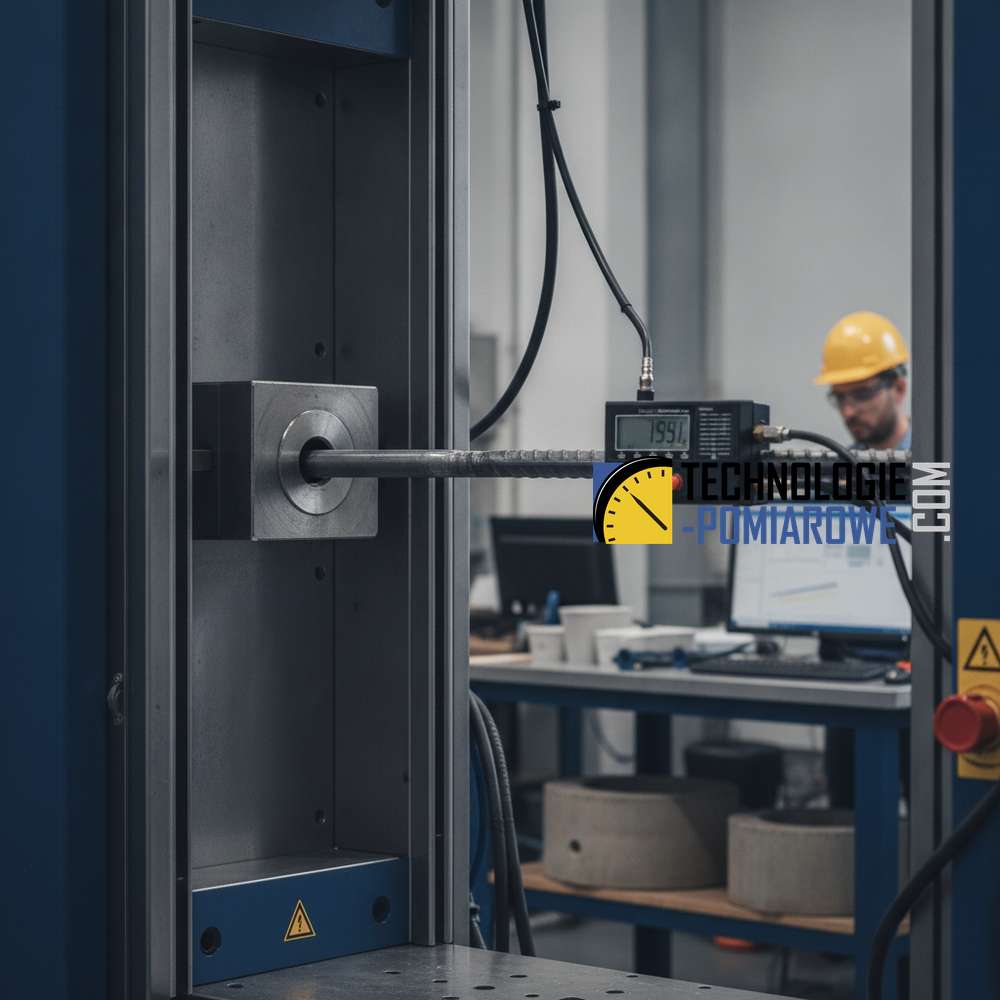

Podstawową metodą oceny parametrów mechanicznych stali jest badanie wytrzymałości na rozciąganie. Pozwala ono na wyznaczenie granicy plastyczności, wytrzymałości doraźnej oraz kluczowych dla ciągliwości wskaźników: wydłużenia po zerwaniu i przewężenia przekroju. Proces ten jest ściśle powiązany z ogólną diagnostyką konstrukcji, która obejmuje również ocenę stanu powierzchni i zabezpieczeń antykorozyjnych.
W ramach kompleksowych badań diagnostycznych wykorzystuje się następujące podejścia:
- Statyczna próba rozciągania: Pozwala określić, jak stal zbrojeniowa reaguje na narastające naprężenia i w którym momencie dochodzi do jej plastycznego wydłużenia.
- Badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Choć kojarzone głównie z przyczepnością, jest kluczowe przy ocenie jakości prac remontowych i wzmacniających. Pozwala zweryfikować, czy powłoki ochronne na stali lub betonie właściwie współpracują z podłożem, co pośrednio chroni stal przed utratą jej właściwości mechanicznych.
- Ocena wizualna i pomiarowa korozji: Szczególnie w strefach przyziemia słupów stalowych, gdzie wilgoć i agresywne czynniki chemiczne najszybciej degradują przekrój poprzeczny, wpływając na spadek zdolności do bezpiecznego wydłużenia.
Parametry ciągliwości a stan zachowania konstrukcji
Tabela poniżej przedstawia relację między stanem elementu stalowego a ryzykiem utraty właściwości mechanicznych:
| Zjawisko | Wpływ na ciągliwość | Zagrożenie diagnostyczne |
|---|---|---|
| Korozja wżerowa | Lokalne zmniejszenie przekroju i koncentracja naprężeń. | Nagłe zerwanie bez wyraźnego wydłużenia. |
| Odpadająca powłoka malarska | Odsłonięcie stali na czynniki korozyjne. | Utrata przyczepności i degradacja parametrów powierzchniowych. |
| Przekroczenie granicy plastyczności | Trwałe odkształcenie elementu (wydłużenie). | Utrata stabilności konstrukcji (np. hali przemysłowej). |
Zastosowanie praktyczne w diagnostyce inżynierskiej
W praktyce inżynierskiej badanie ciągliwości i wytrzymałości stali znajduje zastosowanie wszędzie tam, gdzie zachodzi podejrzenie osłabienia struktury nośnej. Na obiektach mostowych kluczowa jest weryfikacja systemów ochrony powierzchniowej. Powłoki antykorozyjne pełnią rolę bariery, która zapobiega procesom utleniania stali. Jeśli powłoka jest nieszczelna, stal zbrojeniowa ulega korozji, co drastycznie obniża jej parametry plastyczne.

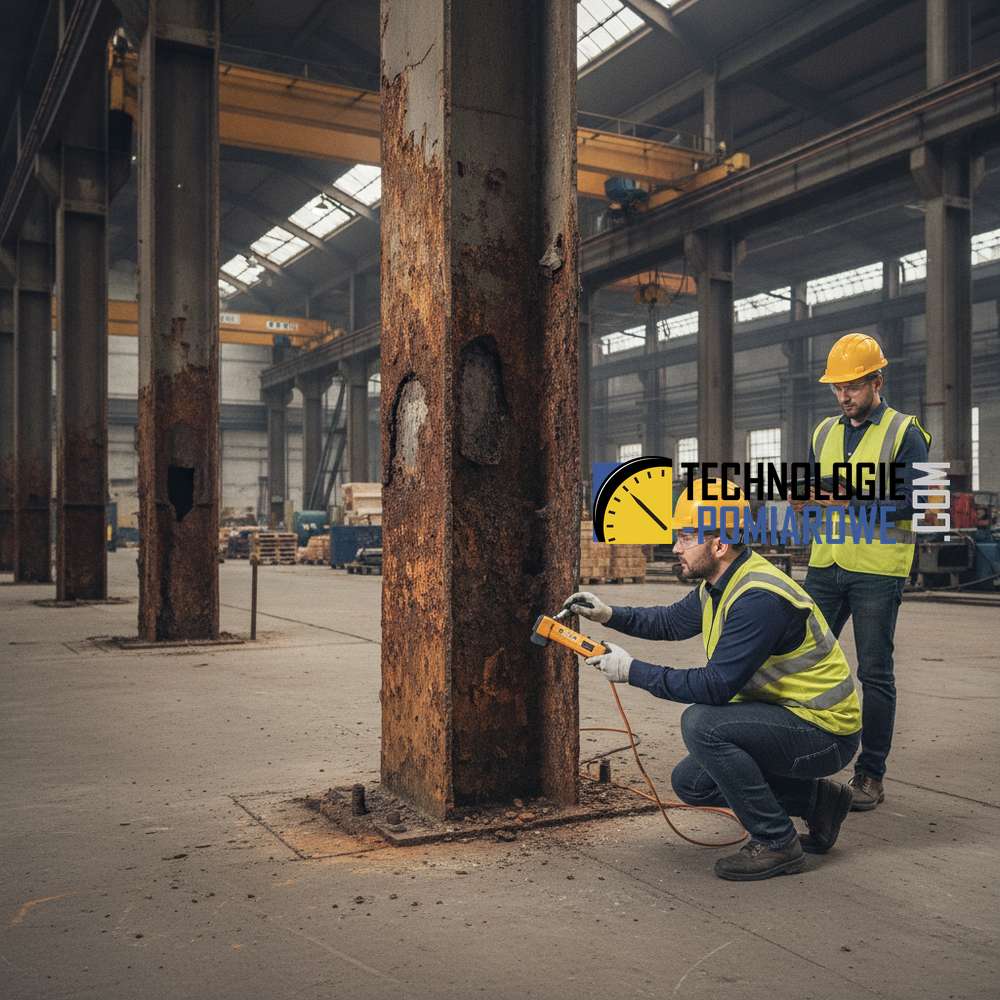

W przypadku hal przemysłowych, szczególną uwagę zwracamy na stalowe słupy zardzewiałe przy ziemi. Jest to krytyczny punkt zapalny dla stateczności całego obiektu. Diagnosta, oceniając stopień korozji, musi oszacować, czy pozostały przekrój stali jest w stanie przenieść obciążenia i czy zachowana została niezbędna rezerwa ciągliwości. W takich sytuacjach często stosuje się badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne), aby sprawdzić przyczepność nowych powłok naprawczych, które mają za zadanie zatrzymać proces degradacji stali.
Podsumowanie - dlaczego warto badać parametry stali?
Regularne badania i diagnostyka stali, obejmująca ocenę jej ciągliwości oraz stanu powłok ochronnych, to jedyny sposób na zapewnienie długowieczności obiektów budowlanych. Badanie stali zbrojeniowej to klucz do bezpieczeństwa konstrukcji żelbetowych, chroniący przed niekontrolowanymi awariami. Rekomendujemy przeprowadzanie systematycznych przeglądów, zwłaszcza w miejscach narażonych na korozję (strefy przyziemia, mosty), oraz stosowanie certyfikowanych metod pomiarowych, takich jak testy przyczepności metodą „oderwania”, aby mieć pewność, że systemy ochronne skutecznie zabezpieczają rdzeń stalowy konstrukcji.
FAQ - Najczęściej zadawane pytania
Dlaczego ciągliwość stali jest ważniejsza niż sama wytrzymałość?
Wytrzymałość określa maksymalne obciążenie, ale to ciągliwość pozwala konstrukcji odkształcić się przed zniszczeniem. Dzięki temu zyskujemy czas na reakcję i ewakuację, ponieważ konstrukcja „ostrzega” przed katastrofą.
Jak korozja wpływa na wydłużenie stali?
Korozja powoduje ubytki w przekroju poprzecznym i tworzy wżery, które działają jak karby. Powoduje to lokalne spiętrzenie naprężeń, co drastycznie ogranicza zdolność stali do plastycznego wydłużania się i prowadzi do pękania kruchego.
Kiedy należy wykonać badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) na elementach stalowych?
Badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) wykonuje się przy ocenie jakości prac remontowych, gdy zachodzi potrzeba sprawdzenia, czy powłoka antykorozyjna lub system wzmacniający właściwie przylega do stalowego podłoża. Jest to niezbędne przy weryfikacji trwałości zabezpieczeń na mostach i konstrukcjach wsporczych.
Co oznacza odpadająca powłoka malarska na zbrojeniu?
Jest to krytyczny sygnał świadczący o utracie przyczepności, co może być wynikiem procesów korozyjnych zachodzących pod powłoką. Odsłonięta stal jest narażona na szybką utratę swoich właściwości mechanicznych, w tym ciągliwości.
Czy zardzewiałe słupy w hali przemysłowej zawsze wymagają wymiany?
Nie zawsze, ale wymagają szczegółowej diagnostyki. Należy ocenić ubytek korozyjny i sprawdzić, czy pozostała część słupa zachowuje stabilność oraz parametry wytrzymałościowe i ciągliwe zgodnie z projektem.
