Badanie pali fundamentowych i próbne obciążenia w świetle nowoczesnej diagnostyki gruntu

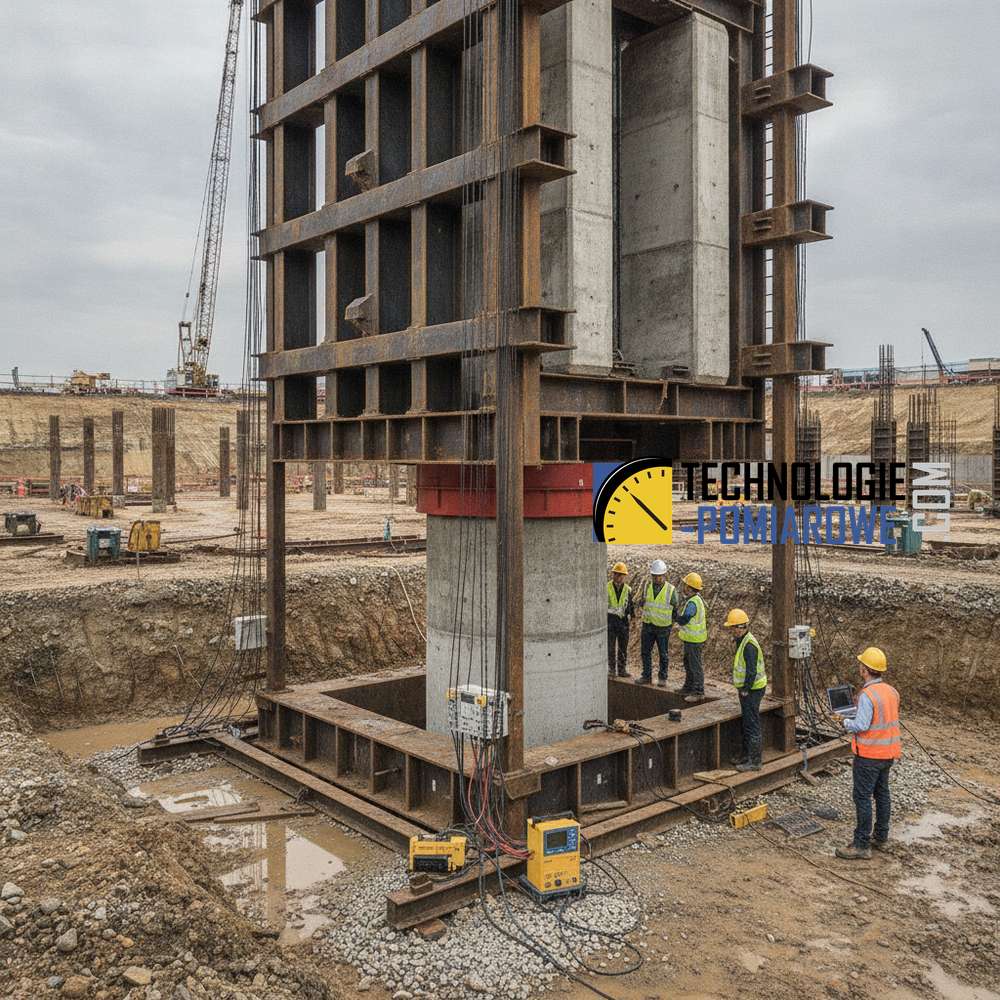

Fundamentowanie głębokie, a w szczególności palowanie, to jeden z najbardziej odpowiedzialnych etapów realizacji inwestycji budowlanej. Wybór tej technologii zazwyczaj wynika z trudnych warunków gruntowych, które zostają zidentyfikowane na etapie badań geotechnicznych. Kluczowym wyzwaniem dla inżynierów i projektantów jest upewnienie się, czy projektowane obciążenia budynku znajdą rzeczywiste oparcie w parametrach nośności podłoża. Badanie pali fundamentowych poprzez próbne obciążenia stanowi ostateczną weryfikację założeń projektowych, pozwalając uniknąć katastrofalnych w skutkach awarii budowlanych.

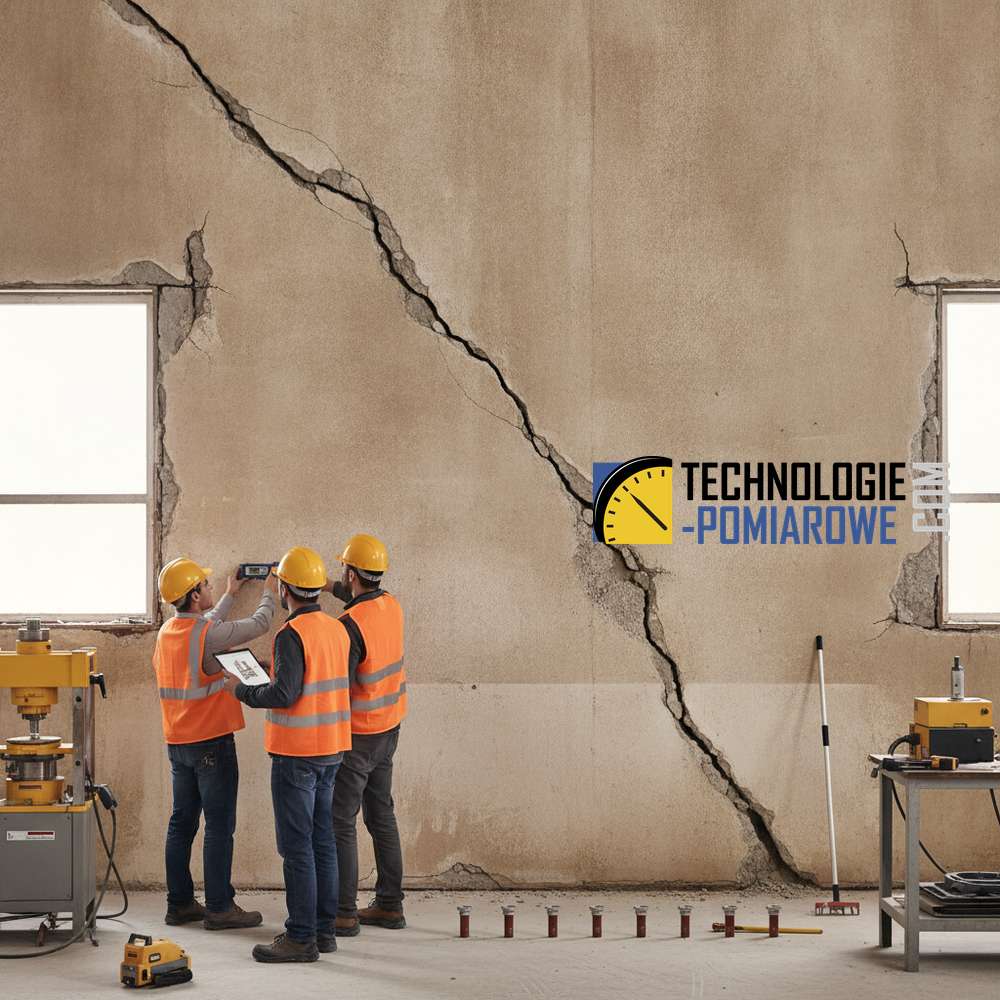

Dlaczego jest to tak istotne? Brak korelacji między projektem a rzeczywistymi parametrami gruntu prowadzi do najpoważniejszych problemów w diagnostyce budowlanej - nierównomiernego osiadania budynków. Objawia się ono zarysowaniami ścian, pęknięciami w narożach otworów okiennych czy rozwarstwieniami elementów konstrukcyjnych. Prawidłowo przeprowadzone próby obciążeniowe, poprzedzone rzetelną diagnostyką podłoża, to jedyna droga do zapewnienia trwałości i bezpieczeństwa konstrukcji żelbetowych.
Metodyka badawcza i korelacja z parametrami gruntu
Diagnostyka pali fundamentowych nie zaczyna się na placu budowy w momencie ich wbijania czy wiercenia, lecz znacznie wcześniej - w trakcie rozpoznania parametrów podłoża gruntowego. Aby właściwie zaprojektować i później przetestować pal, niezbędne jest wykorzystanie zaawansowanych metod inżynierskich, takich jak sondowania statyczne oraz badania płytą dynamiczną i VSS.
Sondowanie statyczne CPT/CPTU jako fundament projektu
Sondowanie statyczne CPT/CPTU to obecnie jedna z najnowocześniejszych metod badania gruntu. Pozwala ona na precyzyjne określenie oporu stożka oraz tarcia na pobocznicy sondy, co bezpośrednio przekłada się na obliczeniową nośność pali. Dzięki tym danym inżynierowie mogą precyzyjnie określić głębokość posadowienia, minimalizując ryzyko błędu. Dane z CPT są kluczowe przy interpretacji wyników późniejszych próbnych obciążeń pali, gdyż pozwalają zrozumieć, w której warstwie gruntu pal uzyskuje największą nośność.
Płyta VSS i Płyta DynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. w kontroli podbudowy
Choć badania pali dotyczą fundamentowania głębokiego, nie można zapominać o stabilności warstw przypowierzchniowych. Metoda VSS (aparat płytowy) oraz płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. służą do oceny modułu odkształcenia podłoża. W kontekście pali fundamentowych, badania te są wykorzystywane do weryfikacji nośności platform roboczych, z których operuje ciężki sprzęt palowniczy. Zapewnienie odpowiednich parametrów nośności podłoża (zgodnie z normami PN-EN) jest warunkiem koniecznym do bezpiecznego wykonania pali i przeprowadzenia ich testów.
| Metoda badania | Zastosowanie w procesie palowania | Kluczowy parametr |
|---|---|---|
| Sondowanie CPT/CPTU | Projektowanie długości i nośności pali | Opór stożka (qc), tarcie na pobocznicy (fs) |
| Płyta VSS | Badanie nośności platformy pod palownicę | Wtórny moduł odkształcenia (E2) |
| Płyta DynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. | Szybka kontrola zagęszczenia wokół głowic pali | Dynamiczny moduł odkształcenia (Evd) |
| Próbne obciążenia | Weryfikacja rzeczywistej nośności pala | Osiadanie w funkcji obciążenia (S-Q) |
Zastosowanie praktyczne: Jak uniknąć awarii konstrukcji?
W praktyce inżynierskiej badanie pali fundamentowych jest niezbędne wszędzie tam, gdzie nowa inwestycja charakteryzuje się dużymi obciążeniami, a warunki gruntowe są złożone. Wykorzystanie wyników badań geotechnicznych (takich jak CPT) w połączeniu z próbnymi obciążeniami statycznymi pozwala na:
- Optymalizację kosztów: Jeśli próbne obciążenia wykażą wyższą nośność niż zakładano w pesymistycznym projekcie, możliwe jest zredukowanie liczby lub długości pali.
- Zapewnienie bezpieczeństwa: Wykrycie niedostatecznej nośności pali na etapie prób zapobiega nierównomiernemu osiadaniu budynku, które mogłoby doprowadzić do pękania elementów żelbetowych.
- Zgodność z normami: Realizacja badań zgodnie z normami PN-EN jest wymagana przez nadzór budowlany i ubezpieczycieli inwestycji.
Szczególnie istotne jest to przy realizacji hal przemysłowych o dużych powierzchniach, gdzie spękania posadzek wynikające z osiadania gruntu pod fundamentami są częstym i kosztownym problemem. Diagnostyka nośności podłoża metodami VSS i CPT, zakończona testami pali, eliminuje to ryzyko niemal do zera.
Podsumowanie - dlaczego warto inwestować w diagnostykę?
Kompleksowe badanie pali oraz poprzedzająca je diagnostyka gruntu metodami CPT, VSS czy płytą dynamiczną to nie koszt, lecz inwestycja w bezpieczeństwo konstrukcji. Pozwala to na uniknięcie najpoważniejszych problemów technicznych, takich jak rysy na ścianach czy osłabienie struktury żelbetowej. Rekomendujemy stosowanie pełnej ścieżki diagnostycznej - od rozpoznania geotechnicznego, przez kontrolę platform roboczych, aż po finalne próbne obciążenia. Tylko takie podejście gwarantuje, że podłoże gruntowe wytrzyma planowane obciążenie budynku i zapewni mu wieloletnią trwałość.
FAQ - Najczęściej zadawane pytania
Czy sondowanie CPT może zastąpić próbne obciążenie pala?
Sondowanie CPT dostarcza danych do projektowania i pozwala oszacować nośność, ale nie zastępuje próbnego obciążenia. Próbne obciążenie to bezpośrednia weryfikacja gotowego elementu konstrukcyjnego w skali 1:1.
Co zrobić, gdy płyta VSS wykazuje zbyt niską nośność przed wjazdem palownicy?
W takim przypadku należy wzmocnić podłoże (np. poprzez wymianę gruntu lub stabilizację), aby zapewnić stateczność ciężkiego sprzętu i prawidłowe wykonanie pali fundamentowych.
Jakie są objawy błędnie wykonanego palowania lub braku badań?
Najczęstszymi objawami są nierównomierne osiadanie budynku, widoczne pęknięcia na elewacji, zarysowania ścian konstrukcyjnych oraz problemy z poziomowaniem posadzek przemysłowych.
Która metoda badania gruntu jest najlepsza dla wysokich budynków na palach?
Dla budownictwa wysokiego i ciężkiego najbardziej rekomendowane jest sondowanie statyczne CPT/CPTU, ponieważ dostarcza najbardziej precyzyjnych parametrów o ciągłości profilu gruntowego.
Czym różni się płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. od aparatu VSS w kontekście diagnostyki?
Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. pozwala na szybką ocenę płytkich warstw (do ok. 0,5m), natomiast VSS (płyta statyczna) jest dokładniejsza, pozwala wyznaczyć moduły E1 i E2, co jest kluczowe przy odbiorach robót ziemnych pod fundamenty.
