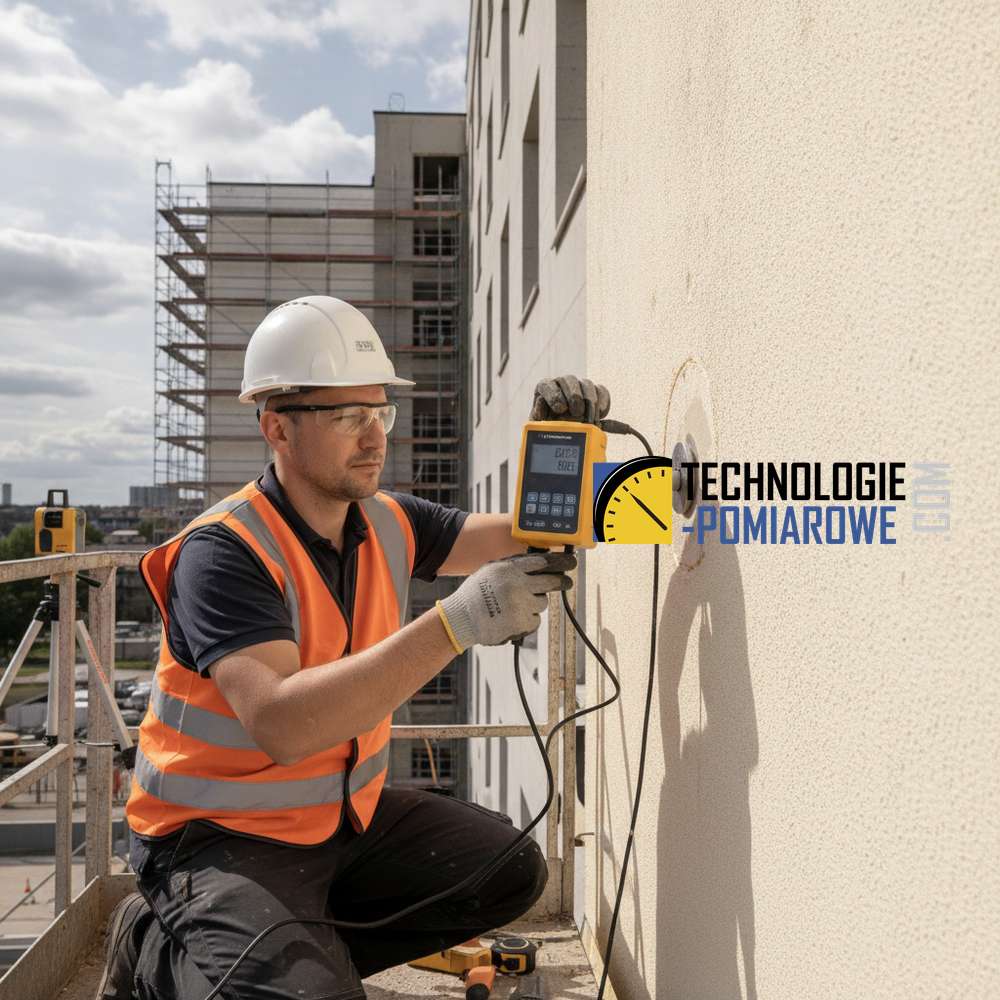

Instrukcja diagnostyczna: Badanie przyczepności metodą pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) w systemach ociepleń (ETICS)

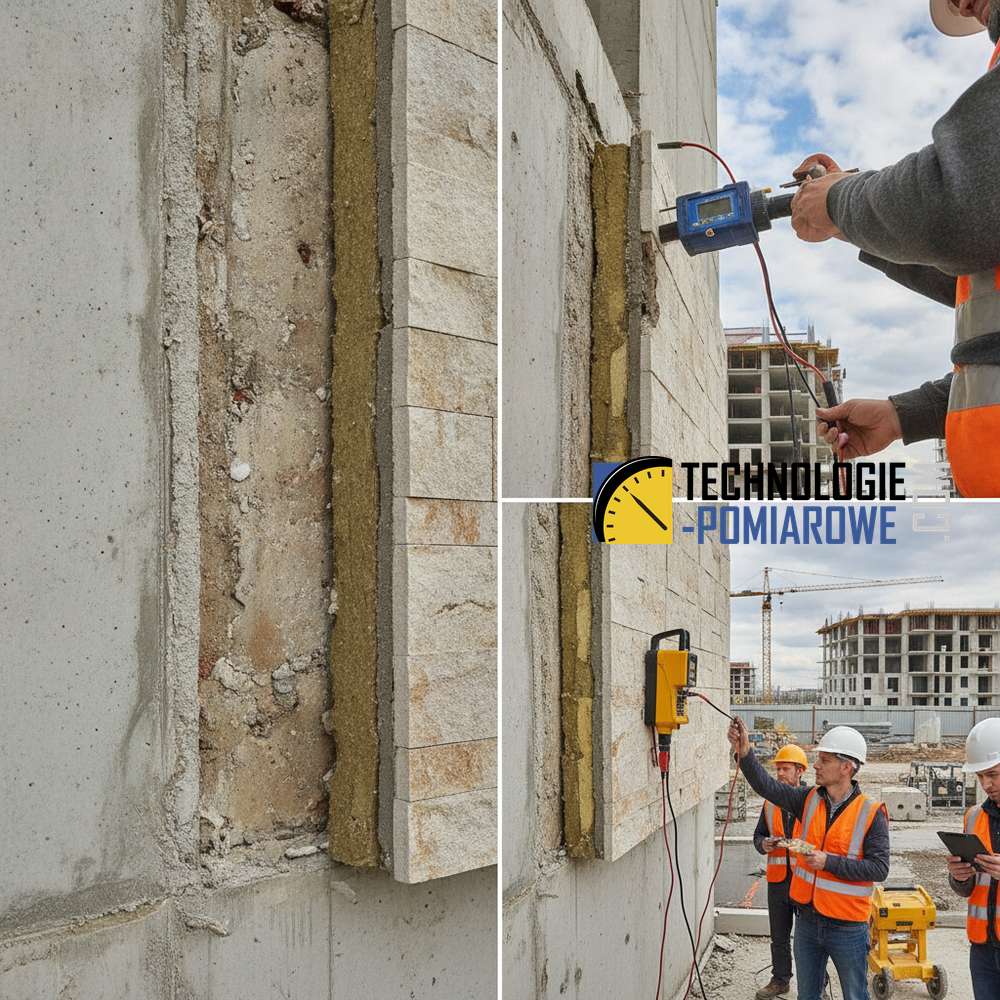

W obliczu problemu, jakim jest odspajanie się warstw elewacyjnych od konstrukcji nośnej, kluczowe jest precyzyjne wskazanie płaszczyzny osłabienia. Czy winny jest słabej jakości klej, błąd wykonawczy, czy może niska wytrzymałość samego podłoża? Odpowiedź na to pytanie daje badanie pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) (metoda „oderwowa”), która pozwala na obiektywną ocenę parametrów wytrzymałościowych układu warstwowego.
1. Podstawa normowa i wymagania techniczne
Badanie wykonuje się w oparciu o krajowe i międzynarodowe wytyczne, które definiują sposób przygotowania podłoża, prędkość narastania siły oraz interpretację wyników.
| Norma / Dokument | Zakres zastosowania |
|---|---|
| PN-EN 1542 | Wyroby i systemy do ochrony i napraw konstrukcji betonowych - pomiar przyczepności przez odrywanie. |
| PN-EN 1015-12 | Metody badań zapraw do murów - określanie przyczepności tynków do podłoża. |
| EAD 040083-00-0404 (dawniej ETAG 004) | Złożone systemy izolacji cieplnej z wyprawami tynkarskimi (ETICS). |
2. Niezbędny sprzęt pomiarowy
- Tester pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Ręczny lub automatyczny siłownik hydrauliczny z manometrem cyfrowym (np. typu Dyna, Proceq lub urządzenia polskiej produkcji zgodne z klasą dokładności 1 wg PN-EN ISO 7500-1).
- Krążki pomiarowe (lalki): Stalowe lub aluminiowe o średnicy 50 mm (najczęściej stosowane dla tynków i betonów).
- Wiertnica koronowa: Z diamentową koroną o średnicy odpowiadającej krążkowi (50 mm).
- Klej szybkowiążący: Na bazie żywicy epoksydowejŻywice epoksydowe to wszechstronny materiał, szeroko stosowany w różnych dziedzinach, od budownictwa po modelarstwo. Charakteryzują się wyjątkowymi właściwościami, takimi jak wysoka wytrzymałość mechaniczna i chemiczna, doskonała przyczepność do różnych podłoży oraz odporność na czynniki zewnętrzne. o wysokiej wytrzymałości (np. dwuskładnikowy).
- Suwmiarka i termohigrometr: Do kontroli warunków środowiskowych i wymiarów krążka.
3. Procedura pomiarowa krok po kroku
- Przygotowanie miejsca badania: Należy wybrać reprezentatywne obszary elewacji. W przypadku widocznych odspojeń, badanie wykonuje się zarówno w strefie uszkodzonej, jak i referencyjnej (zdrowej).
- Nacinanie warstw: Za pomocą wiertnicy koronowej należy wykonać nacięcie w elewacji, przechodząc przez wszystkie warstwy (tynk, siatka, klej, izolacja) aż do podłoża konstrukcyjnego (beton, cegła). To kluczowy etap - nacięcie eliminuje wpływ wytrzymałości bocznej sąsiednich obszarów na wynik końcowy.
- Oczyszczenie i klejenie: Powierzchnię naciętego „cylindra” oraz spód krążka stalowego należy oczyścić i odtłuścić. Następnie nakłada się żywicę epoksydową i mocuje krążek, dbając o jego centryczne ustawienie.
- Czas wiązania: Należy odczekać do pełnego utwardzenia kleju (zależnie od temperatury otoczenia, zazwyczaj od 2 do 24 godzin).
- Przeprowadzenie testu: Do krążka przyłącza się tester pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne). Obciążenie należy zwiększać w sposób ciągły i równomierny (prędkość ok. 0,05 MPa/s) aż do momentu zerwania połączenia.
- Rejestracja danych: Należy zapisać maksymalną siłę niszczącą (kN) oraz dokonać oględzin przełomu.
4. Interpretacja wyników i analiza modelu zniszczenia
Sam wynik liczbowy (wyrażony w MPa) to tylko połowa sukcesu. Kluczowa dla rozwiązania problemu diagnostycznego jest analiza modelu zniszczenia. Pozwala ona stwierdzić, czy słabym ogniwem jest materiał, czy wykonawstwo.
| Typ zniszczenia | Lokalizacja zerwania | Wnioski diagnostyczne |
|---|---|---|
| A (Kohezyjne w podłożu) | Wewnątrz betonu lub cegły. | Słaba jakość podłoża konstrukcyjnego. System elewacyjny jest mocniejszy niż ściana. |
| A/B (Adhezyjne) | Na styku podłoża i warstwy kleju. | Błąd wykonawczy: Brak gruntowania, zapylone podłoże lub źle dobrany klej. |
| B (Kohezyjne w kleju) | Wewnątrz warstwy zaprawy klejącej. | Wada materiałowa kleju lub błędy w jego przygotowaniu (złe proporcje wody). |
| C (Kohezyjne w izolacji) | Wewnątrz styropianu lub wełny. | Prawidłowy model zniszczenia dla systemów ETICS - łącznik i klej trzymają mocniej niż materiał izolacyjny. |
Podsumowanie dla Inżyniera
Jeśli badanie pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) wykazuje niskie wartości (poniżej 0,08 MPa dla systemów ETICS na betonie) i dominuje model zniszczenia A/B, przyczyną odpadania elewacji jest niewłaściwe przygotowanie podłoża. Jeśli natomiast zniszczenie następuje w warstwie B przy niskich parametrach siły, należy zweryfikować partię materiału chemii budowlanej. Metoda pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) stanowi fundament trwałości konstrukcji, pozwalając na przejście z obszaru domniemań do faktów technicznych.
