Kontrola zagęszczenia nasypów - fundament trwałości konstrukcji inżynierskich
Prawidłowe rozpoznanie parametrów podłoża oraz rzetelna kontrola robót ziemnych to absolutny fundament każdej inwestycji budowlanej. Niezależnie od tego, czy mamy do czynienia z budową autostrady, wznoszeniem nasypów kolejowych, czy posadowieniem fundamentów pod wielkopowierzchniowe hale przemysłowe, jakość zagęszczenia gruntu decyduje o bezpieczeństwie i trwałości całego obiektu. Niedostateczna kontrola na etapie wykonawstwa prowadzi do nieodwracalnych skutków, takich jak nierównomierne osiadanie, spękania posadzek czy awarie konstrukcyjne.
W inżynierii lądowej diagnostyka nasypów opiera się na korelacji badań laboratoryjnych z pomiarami in-situ. Wykorzystanie nowoczesnego sprzętu pomiarowego pozwala nie tylko na bieżące monitorowanie postępu prac, ale przede wszystkim na uzyskanie obiektywnych danych, które są niezbędne do formalnego odbioru robót. W niniejszym artykule przyjrzymy się kluczowym metodom badania zagęszczenia oraz kryteriom, jakie muszą spełniać nasypy budowlane.

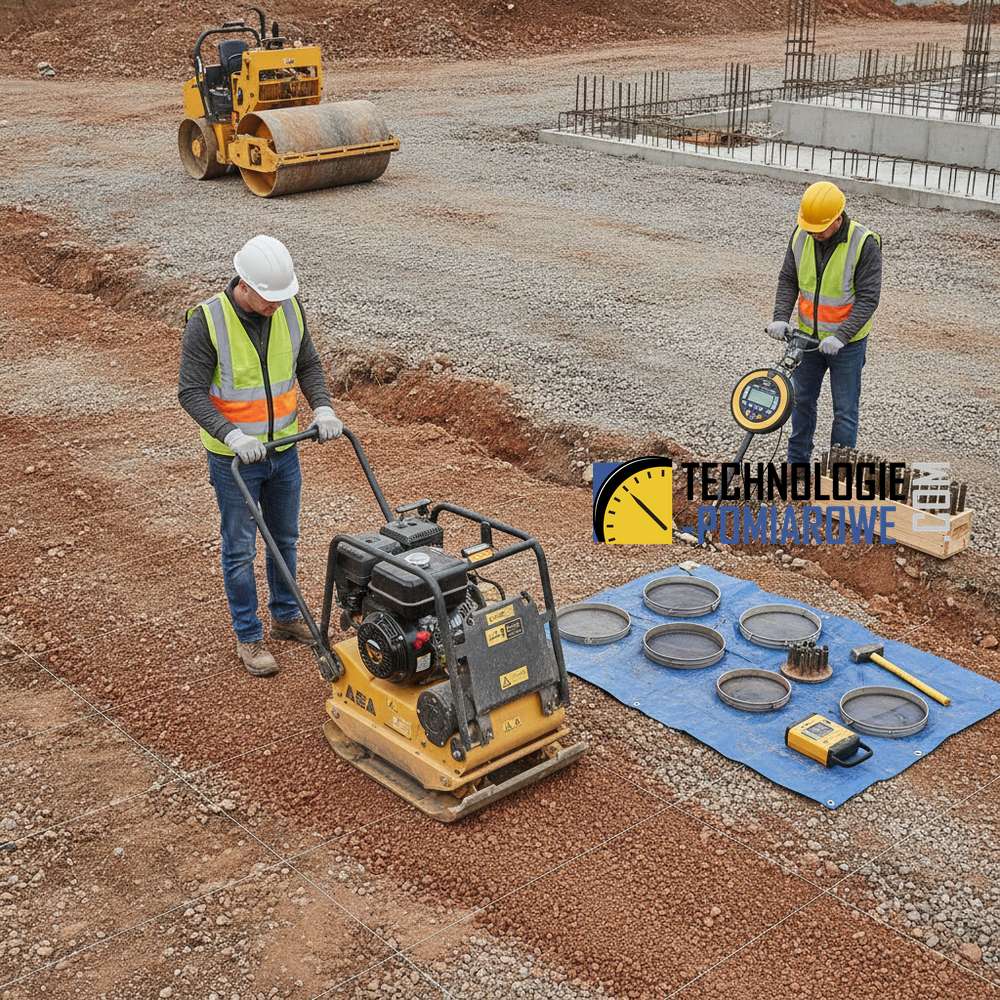

Metody badawcze i sprzęt pomiarowy w diagnostyce gruntów
Proces kontroli zagęszczenia nasypów dzielimy na etap przygotowawczy (laboratoryjny) oraz etap sprawdzający (polowy). Każda z metod dostarcza innych informacji o strukturze i nośności gruntu.
Badanie Proctora - punkt wyjścia dla diagnostyki

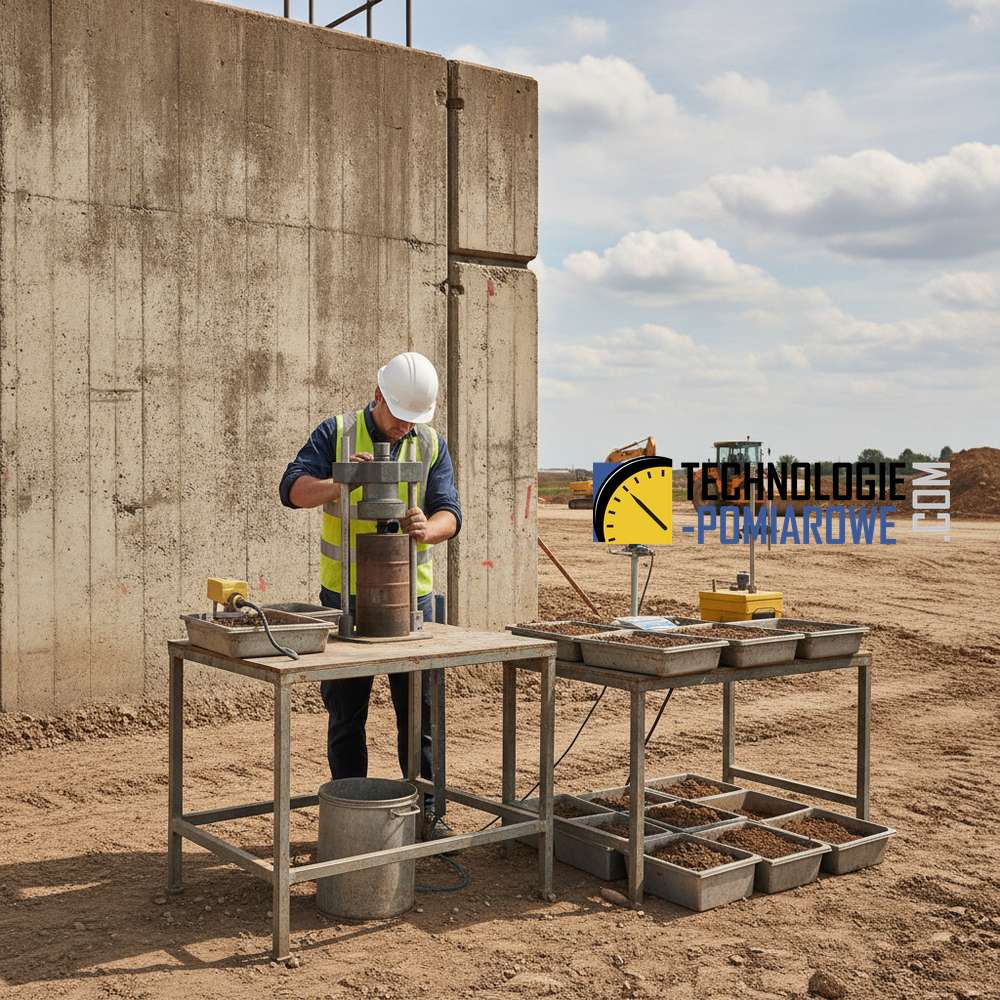

Badanie Proctora jest kluczowym elementem przygotowania podłoża gruntowego. Pozwala ono na wyznaczenie dwóch kluczowych parametrów dla danego materiału: maksymalnej gęstości objętościowej szkieletu gruntowego oraz wilgotności optymalnej. Wiedza ta jest niezbędna, ponieważ to właśnie przy wilgotności optymalnej grunt można zagęścić najefektywniej, zużywając przy tym najmniejszą ilość energii mechanicznej sprzętu zagęszczającego.
Wskaźnik zagęszczenia gruntu Is

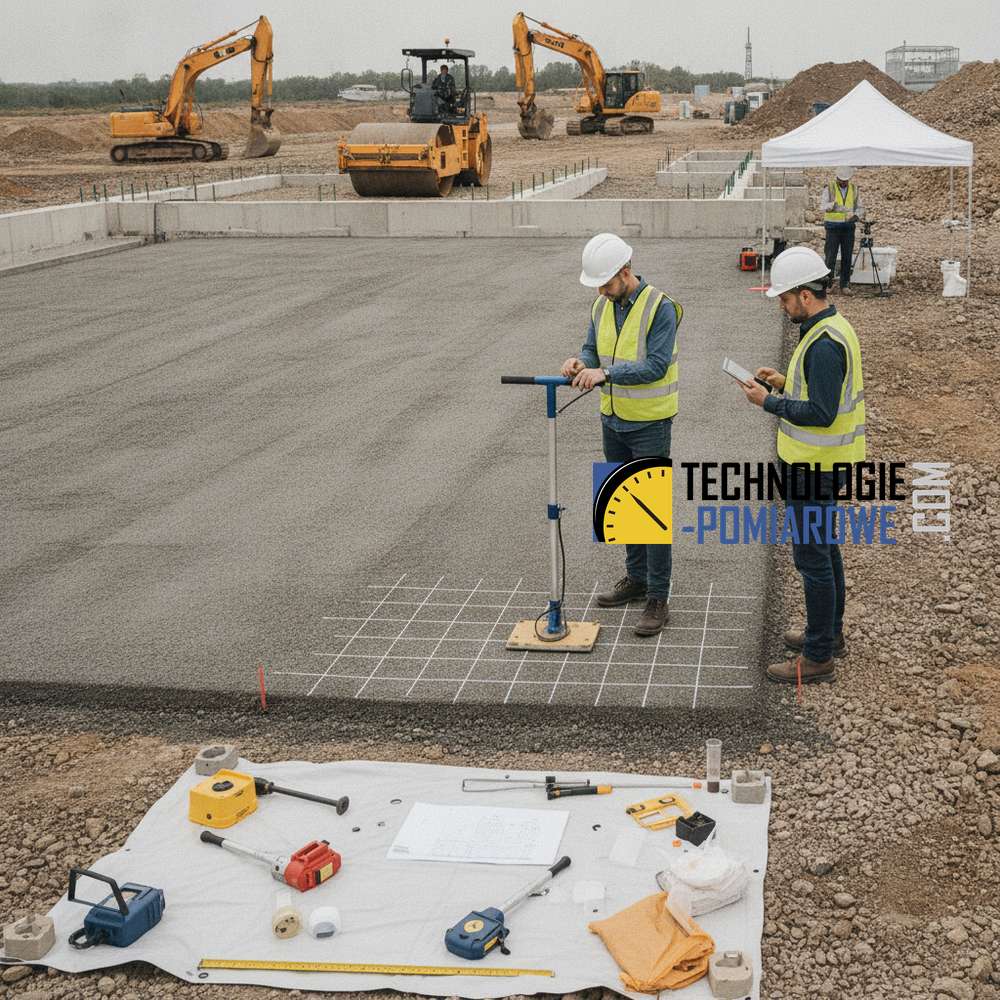

Na podstawie wyników z aparatu Proctora obliczany jest wskaźnik zagęszczenia gruntu Is. Jest to stosunek gęstości objętościowej szkieletu gruntu uzyskanej w nasypie do maksymalnej gęstości oznaczonej w laboratorium. Wskaźnik ten jest podstawowym parametrem odbiorowym określonym w normach branżowych.
Sondowanie ITB i badania penetracyjne
Gdy zachodzi potrzeba oceny zagęszczenia na większych głębokościach lub w miejscach trudno dostępnych, stosuje się metody sondowania:

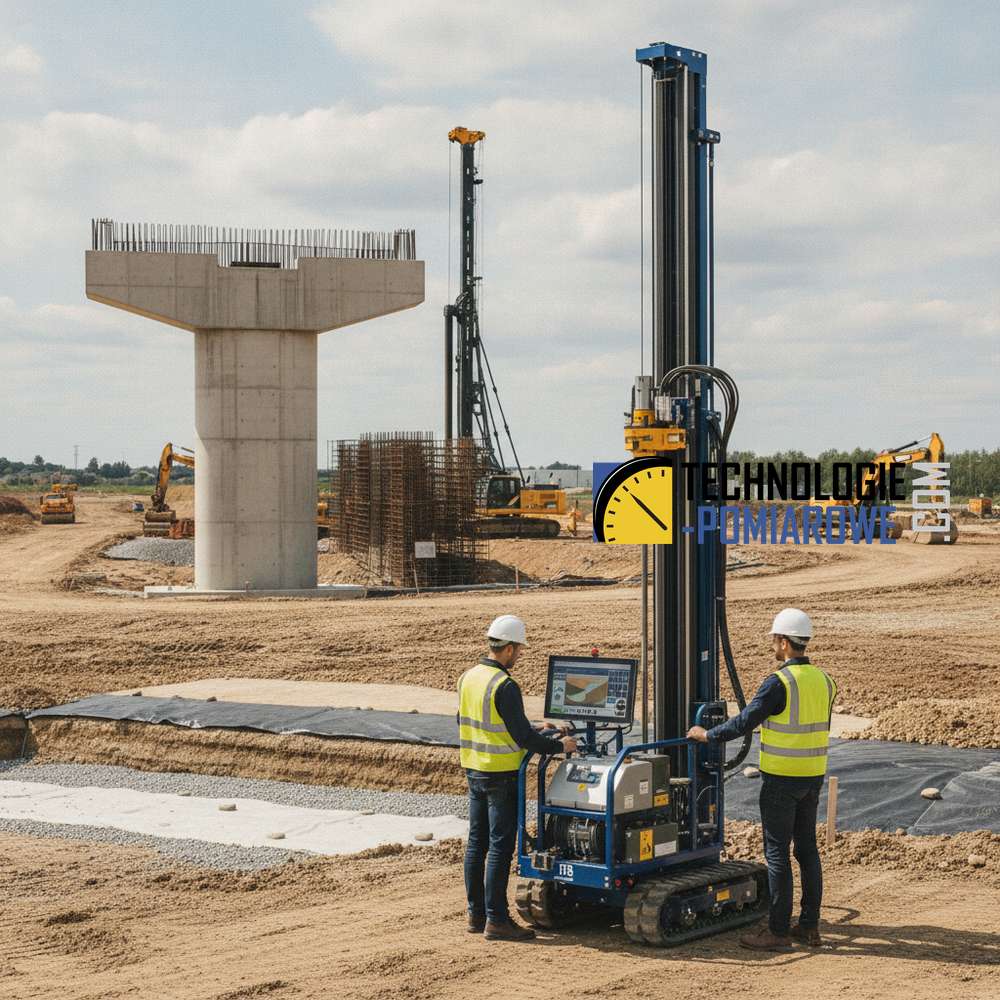

- Sondowanie ITB: Specjalistyczna metoda pozwalająca na precyzyjną ocenę stopnia zagęszczenia gruntu poprzez analizę oporu, jaki stawia podłoże podczas wbijania końcówki pomiarowej. Jest to klucz do diagnostyki nasypów o dużej miąższości.
- Sondowanie statyczne CPT: Pozwala na ciągły pomiar oporu stożka i tarcie na pobocznicy tulei, co daje pełny obraz stratygrafii i parametrów geotechnicznych podłoża.
Badanie nośności: VSS i Płyta DynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni.
Oprócz samego stopnia zagęszczenia, inżynierowie muszą znać nośność, czyli moduły odkształcenia podłoża:
- Płyta statyczna VSS: Pozwala wyznaczyć pierwotny (E1) i wtórny (E2) moduł odkształcenia oraz wskaźnik odkształcenia Io (stosunek E2/E1). Jest to badanie czasochłonne, ale uznawane za najbardziej miarodajne w kontekście projektowania nawierzchni.

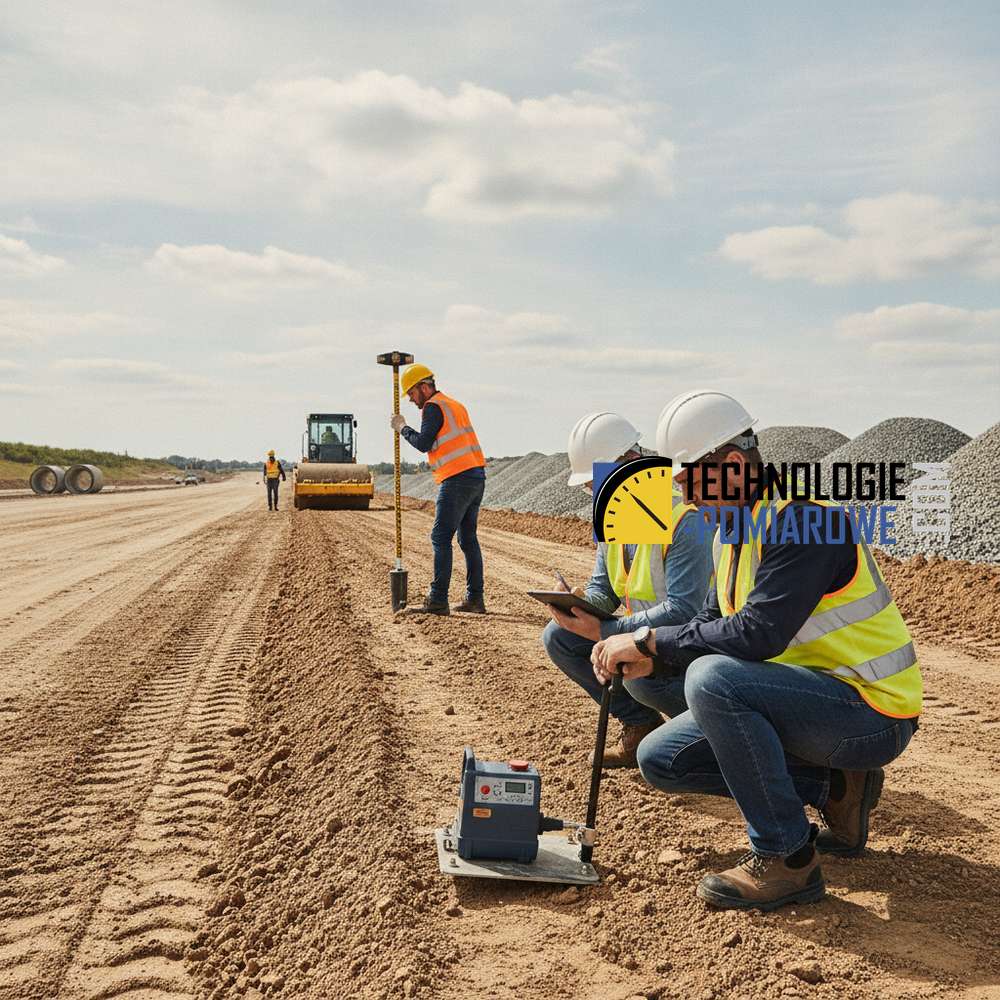

- Lekka płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni.: Służy do szybkiej kontroli modułu dynamicznego odkształcenia (Evd). Jej główną zaletą jest mobilność i natychmiastowy wynik, co pozwala na gęste rozmieszczenie punktów pomiarowych na placu budowy.
Zastosowanie praktyczne w inżynierii lądowej
W praktyce inżynierskiej kontrola zagęszczenia nie jest czynnością jednorazową, lecz procesem ciągłym. Poniższa tabela przedstawia zestawienie parametrów i urządzeń stosowanych na poszczególnych etapach budowy nasypu:
| Etap prac | Metoda / Urządzenie | Badany parametr |
|---|---|---|
| Projektowanie i przygotowanie | Badanie Proctora | Wilgotność optymalna, max. gęstość szkieletu |
| Wznoszenie warstw nasypu | Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni., Is | Moduł dynamiczny Evd, wskaźnik Is |
| Odbiór końcowy podtorza/podbudowy | Płyta statyczna VSS, Sondowanie CPT | Moduły E1, E2, stopień zagęszczenia Id |
| Diagnostyka głęboka | Sondowanie ITB | Ciągłość zagęszczenia w profilu pionowym |
Wykorzystanie tych metod pozwala uniknąć najczęstszych błędów wykonawczych, takich jak stosowanie gruntu o zbyt wysokiej wilgotności czy zbyt grubych warstw zasypowych, których energia zagęszczania nie jest w stanie spenetrować w całości.
Podsumowanie - dlaczego profesjonalna diagnostyka jest kluczowa?
Prawidłowo przeprowadzona kontrola zagęszczenia nasypów to gwarancja, że konstrukcja będzie pracować zgodnie z założeniami projektowymi. Rekomendujemy stosowanie podejścia wielostopniowego: od rzetelnego badania Proctora, przez bieżącą kontrolę płytą dynamiczną, aż po wiarygodne odbiory metodą VSS i sondowania ITB. Taki system diagnostyczny pozwala na wczesne wykrycie nieprawidłowości, co znacząco redukuje koszty ewentualnych napraw i wzmocnień w przyszłości. Solidne podłoże to bezpieczeństwo całej inwestycji.
Często zadawane pytania (FAQ)
Czym różni się wskaźnik zagęszczenia Is od stopnia zagęszczenia Id?
Wskaźnik zagęszczenia Is stosuje się głównie dla gruntów nasypowych (technogenicznych) i odnosi się do gęstości uzyskanej w badaniu Proctora. Stopień zagęszczenia Id stosowany jest dla gruntów rodzimych sypkich i opiera się na porównaniu gruntu w stanie najluźniejszym i najgęstszym.
Kiedy należy wykonać ponowne badanie Proctora?
Badanie Proctora należy powtórzyć za każdym razem, gdy zmienia się rodzaj wbudowywanego gruntu (zmiana partii materiału, zmiana złoża w kopalni) lub gdy wizualnie widać zmianę jego uziarnienia.
Dlaczego stosunek modułów E2/E1 (Io) w badaniu VSS jest tak ważny?
Wskaźnik odkształcenia Io informuje nas o tym, czy grunt został dogęszczony podczas pierwszej fazy obciążenia. Jeśli wartość Io jest zbyt wysoka, oznacza to, że materiał jest słabo zagęszczony, mimo że sam moduł E2 może wydawać się poprawny.
Czy płytę dynamiczną można stosować zamiennie z płytą VSS?
Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. jest doskonałym narzędziem do bieżącej kontroli operacyjnej ze względu na szybkość pomiaru. Jednak w większości specyfikacji technicznych to badanie VSSBadanie płytą statyczną VSS (Vibrating Static Plate) służy do oceny nośności i odkształcalności warstw podbudowy oraz podłoża gruntowego w miejscach realizacji dróg, placów czy fundamentów. Metoda pozwala określić moduły odkształcenia oraz wskaźnik zagęszczenia, co jest kluczowe dla weryfikacji zgodności wykonanych robót ziemnych z założeniami projektowymi. pozostaje nadrzędną metodą odbiorową dla docelowej nośności podłoża.
Jakie są zalety sondowania ITB w porównaniu do wykopów próbnych?
Sondowanie ITB jest metodą małośrednicową i nieniszczącą struktury całego nasypu. Pozwala na szybkie zbadanie parametrów gruntu na głębokości kilku metrów bez konieczności użycia ciężkiego sprzętu do wykopów.
