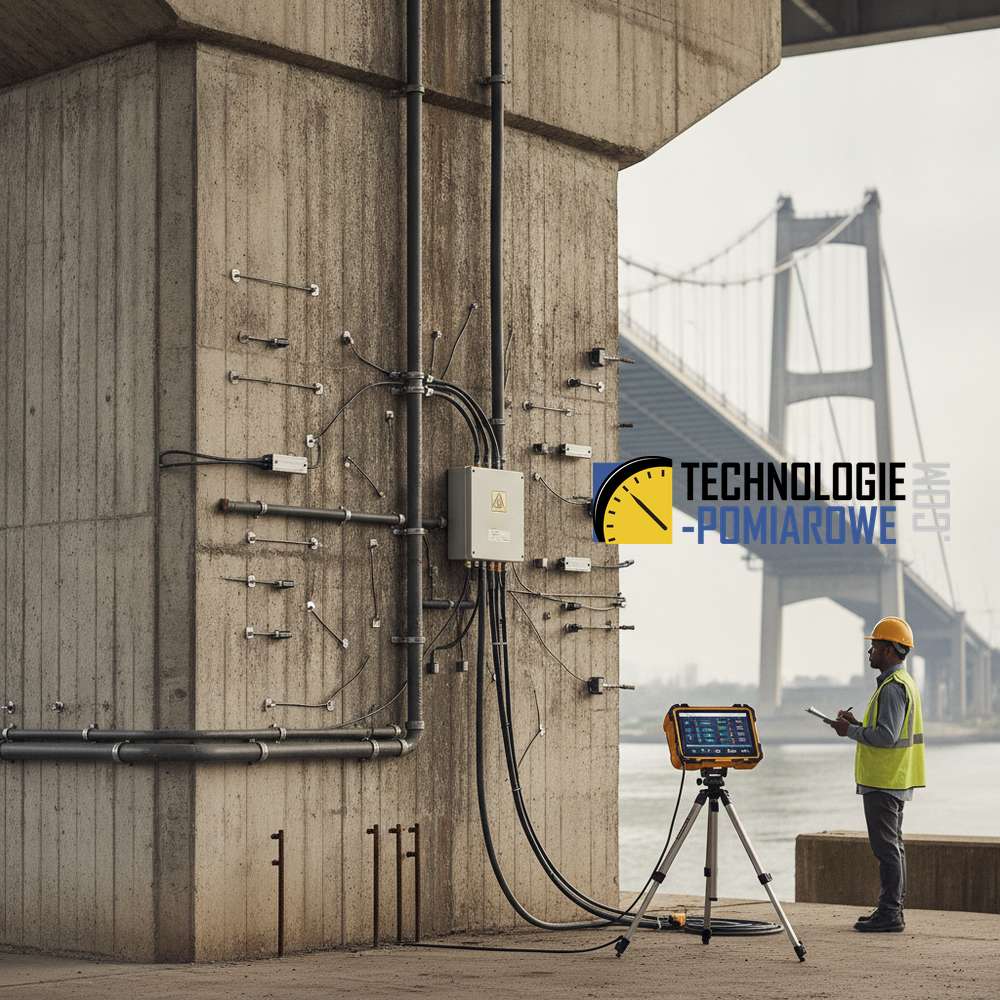

Monitoring konstrukcji - czujniki i systemy pomiarowe w nowoczesnej diagnostyce
W dobie intensywnego rozwoju infrastruktury oraz rosnących wymagań dotyczących trwałości obiektów inżynierskich, monitoring konstrukcji staje się nieodzownym elementem zarządzania bezpieczeństwem. Precyzyjne określenie stanu wytężenia, w jakim znajduje się obiekt, to fundament nowoczesnej diagnostyki konstrukcji żelbetowych. Nie jest to już tylko kwestia okresowych przeglądów, ale systematycznego gromadzenia danych, które pozwalają na wczesne wykrycie nieprawidłowości, zanim doprowadzą one do kosztownych awarii lub katastrof budowlanych.
Zapewnienie bezpieczeństwa użytkownikom wymaga holistycznego podejścia, które łączy pomiary parametrów fizycznych z ich fachową interpretacją inżynierską. W niniejszym artykule przyjrzymy się kluczowym technologiom monitoringu, od pomiaru naprężeń, przez analizę drgań, aż po precyzyjną kontrolę osiadań i ugięć.
Metody badawcze i technologie pomiarowe
Skuteczny system monitoringu opiera się na doborze odpowiednich metod badawczych dostosowanych do specyfiki obiektu oraz zagrożeń, na jakie jest on wystawiony. Poniżej przedstawiamy kluczowe obszary diagnostyczne:
Pomiary naprężeń i stanu wytężenia

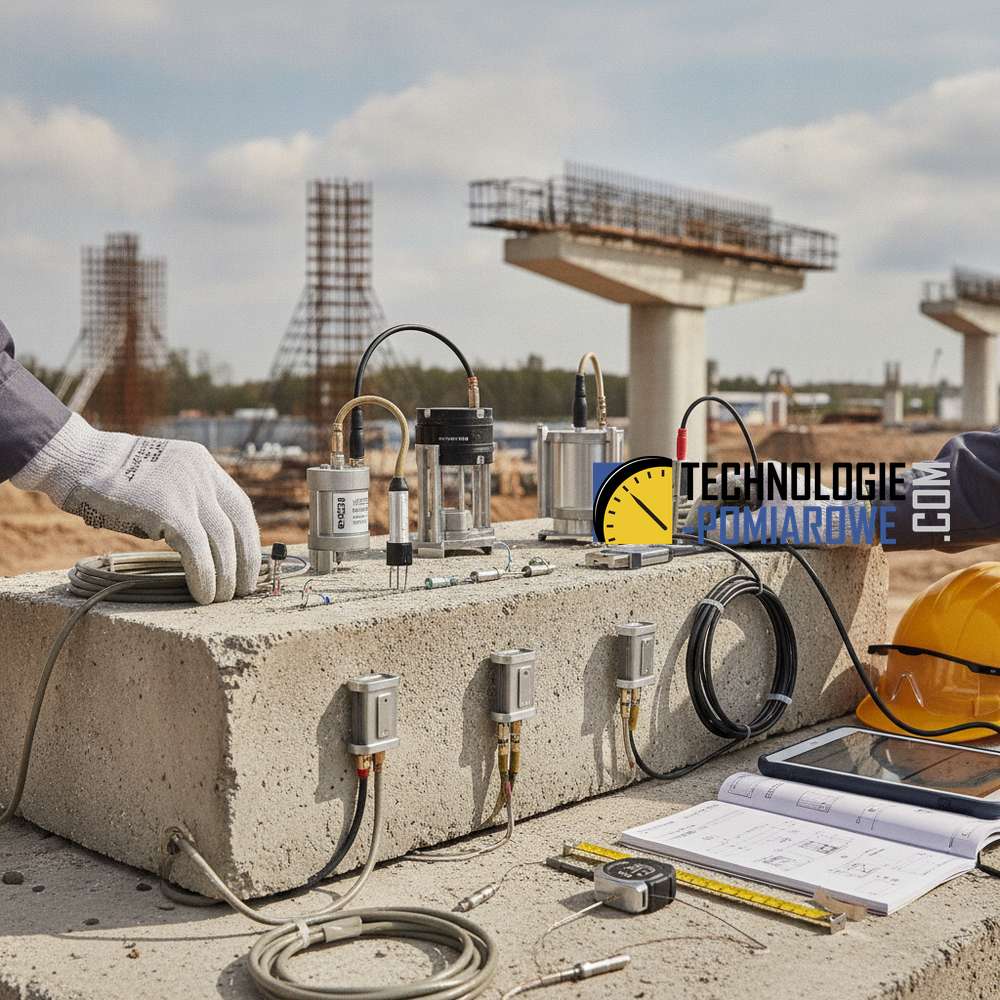

Czujniki do pomiaru naprężeń w betonie stanowią bazę dla oceny realnego bezpieczeństwa konstrukcji. Diagnostyka żelbetu w tym zakresie pozwala na precyzyjne określenie, jak obciążenia zewnętrzne przekładają się na siły wewnętrzne w materiale. Monitorowanie tych parametrów jest kluczowe dla obiektów poddawanych ekstremalnym obciążeniom lub takich, których schemat statyczny uległ zmianie.
Monitoring drgań i oddziaływań dynamicznych

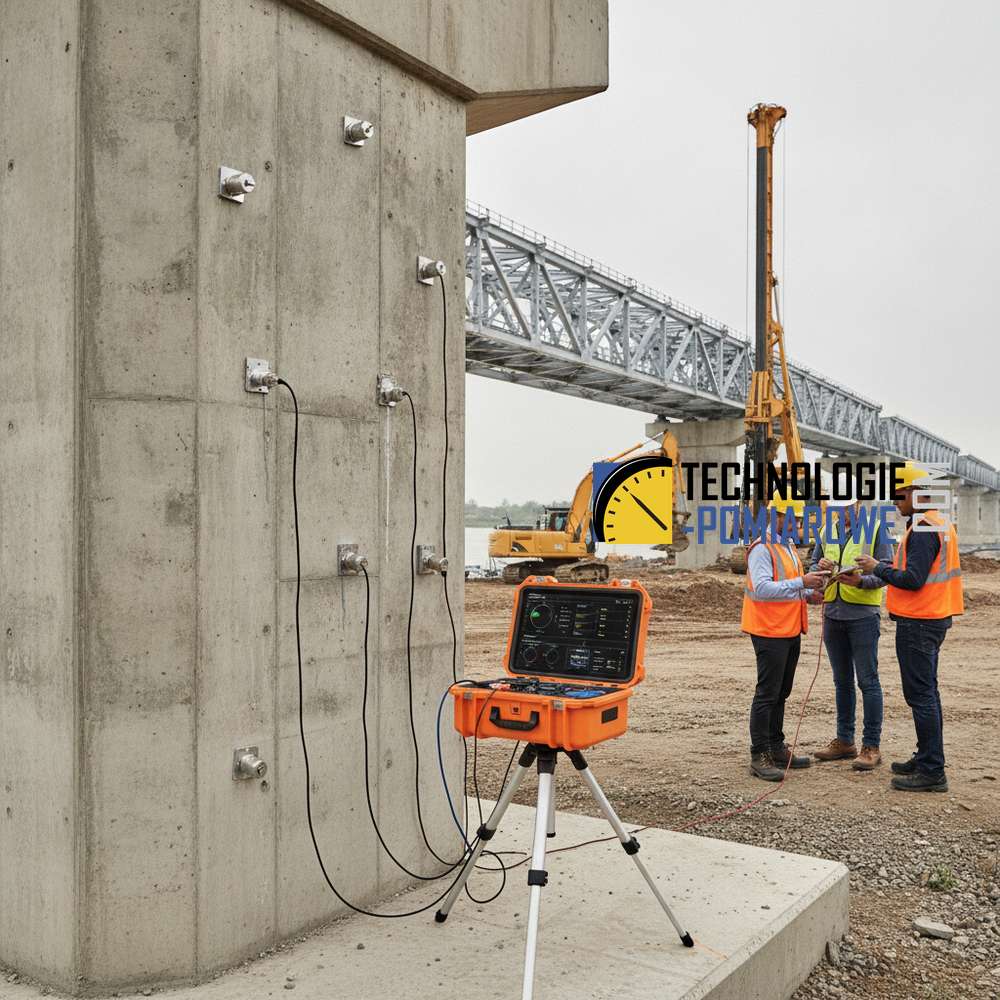

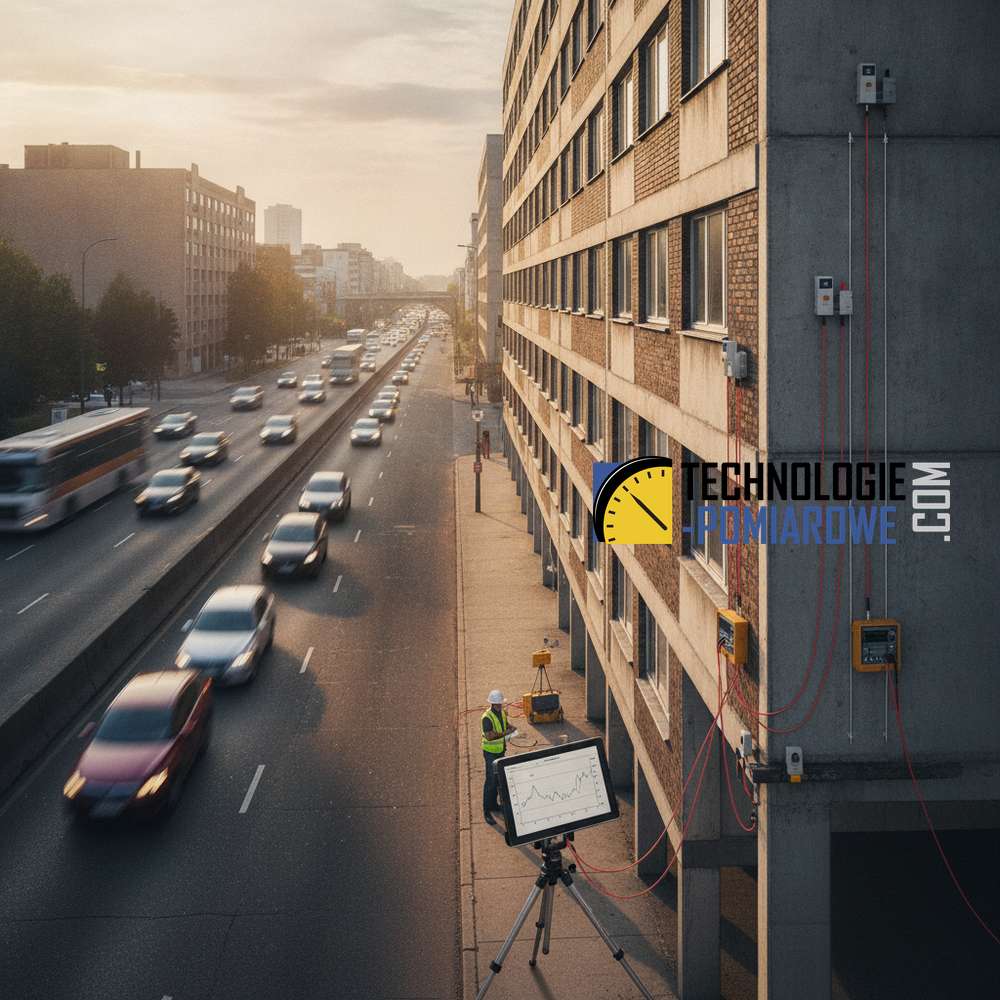

Monitoring drgań jest niezbędny, gdy obiekty budowlane są poddawane dynamicznym oddziaływaniom zewnętrznym. Szczególnym przypadkiem są drgania od ruchu ulicznego, które w gęstej zabudowie miejskiej lub przy trasach tranzytowych mogą budzić niepokój użytkowników i realnie wpływać na stan techniczny budynku. Systemy te pozwalają na ocenę wpływu drgań komunikacyjnych na konstrukcję oraz weryfikację, czy nie zostają przekroczone normowe wartości graniczne.
Kontrola osiadań i niwelacja precyzyjna

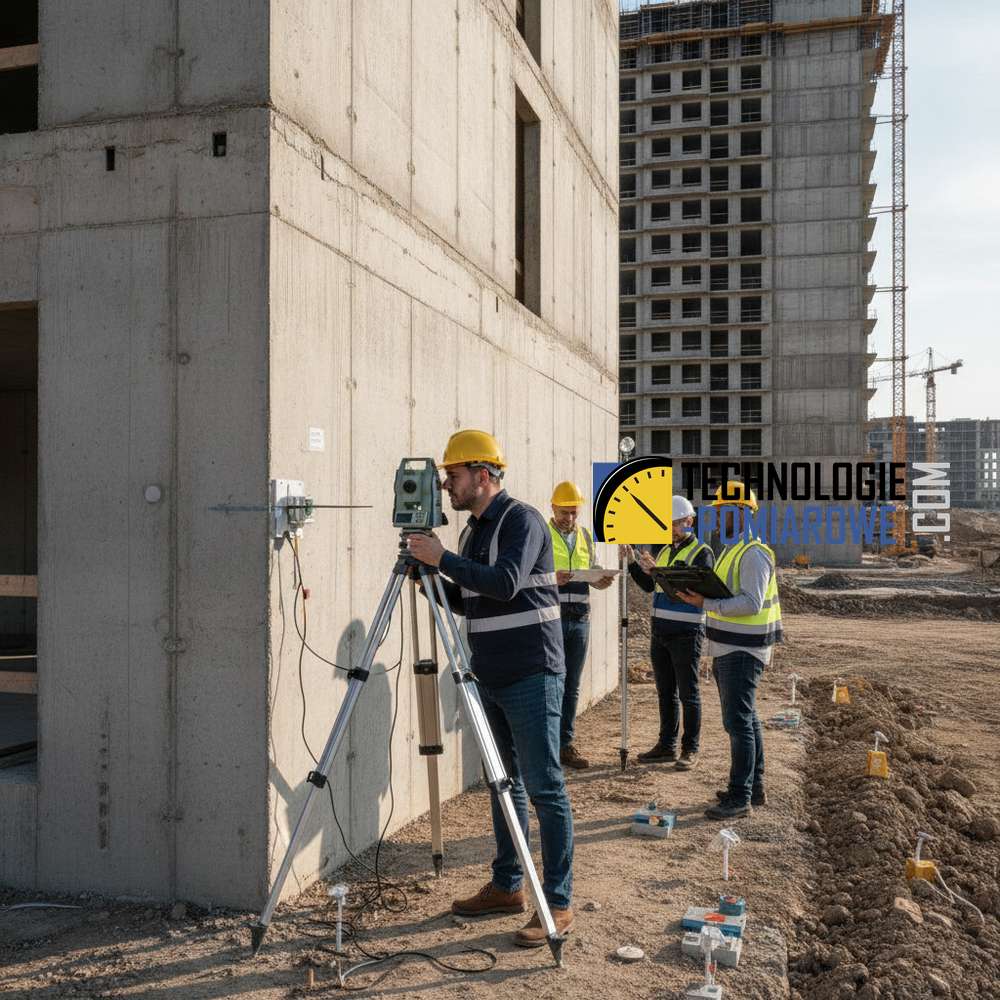

Monitorowanie osiadań budynków jest kluczowe w sytuacjach, gdy pojawiają się wątpliwości co do nośności podłoża gruntowego. Wykorzystuje się tu niwelację precyzyjną, szczególnie istotną w przypadku realizacji nowych inwestycji w bezpośrednim sąsiedztwie istniejącej zabudowy. Analiza przyczyn osiadań pozwala na podjęcie działań naprawczych na wczesnym etapie.
Badanie ugięć i komfort użytkowania (SLS)

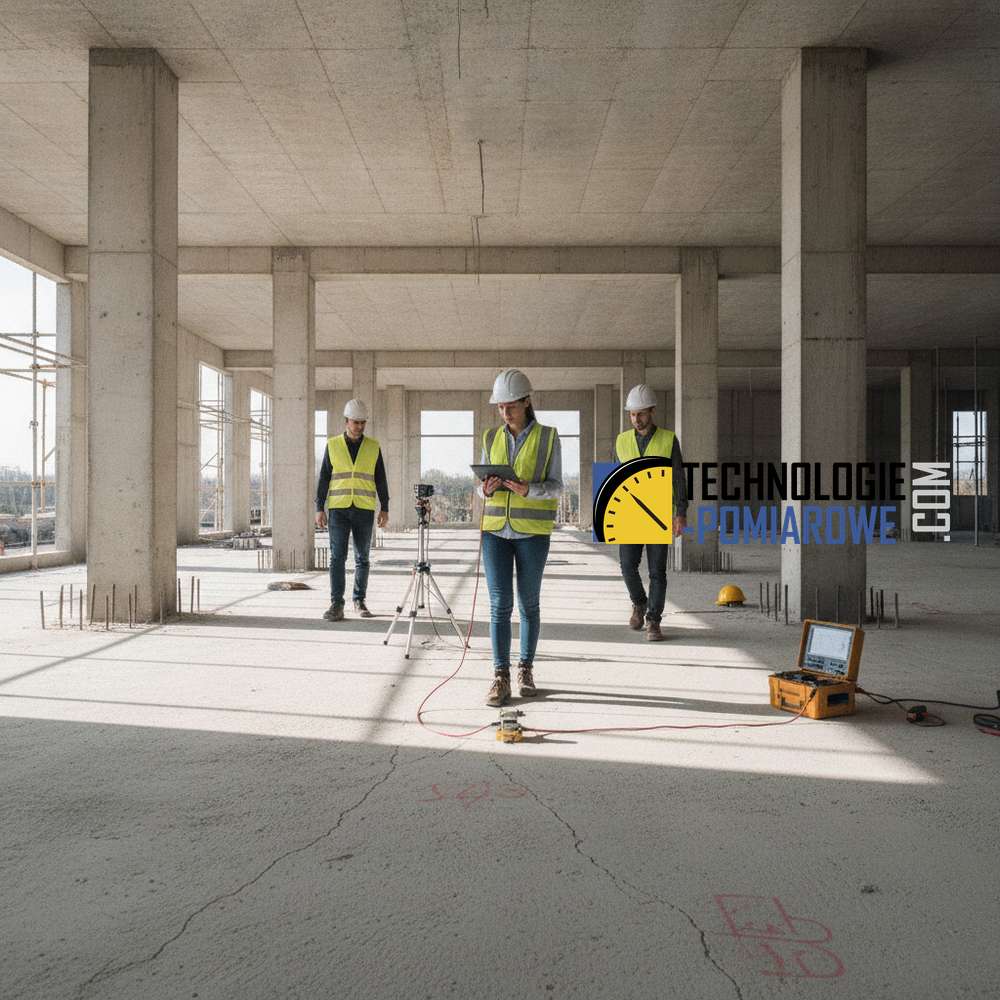

Zjawisko uginania się stropów, często subiektywnie odczuwane przez użytkowników jako dyskomfort, wymaga obiektywnego pomiaru. Badania te mają na celu sprawdzenie, czy konstrukcja spełnia wymogi Stanu Granicznego Użytkowalności (SLS). Monitoring ugięć i drgań stropów pozwala rozstrzygnąć, czy "uginanie się podłogi" jest jedynie kwestią odczuć, czy sygnałem o niedostatecznej sztywności elementu.
| Rodzaj monitoringu | Kluczowy parametr | Główne zastosowanie |
|---|---|---|
| Monitoring naprężeń | Siły wewnętrzne, wytężenie | Ocena bezpieczeństwa konstrukcji żelbetowych |
| Monitoring drgań | Przyspieszenia, prędkości drgań | Ocena wpływu ruchu ulicznego i maszyn |
| Monitoring osiadań | Zmiany pionowe (mm) | Diagnostyka fundamentów i wpływu sąsiednich budów |
| Badanie ugięć stropów | Strzałka ugięcia, amplituda drgań | Weryfikacja Stanu Granicznego Użytkowalności (SLS) |
Zastosowanie praktyczne w inżynierii
W praktyce inżynierskiej systemy monitoringu wykorzystuje się w kilku kluczowych scenariuszach:
- Ochrona sąsiedniej zabudowy: Podczas prowadzenia głębokich wykopów lub palowania, systemy niwelacji precyzyjnej i pomiaru drgań chronią istniejące obiekty przed uszkodzeniem.
- Weryfikacja projektowa: Pomiary ugięć i naprężeń pozwalają sprawdzić, czy rzeczywista praca konstrukcji pokrywa się z założeniami modelowymi.
- Diagnostyka obiektów zabytkowych: Monitoring drgań komunikacyjnych pozwala ocenić, czy ruch ciężki w pobliżu zabytku nie powoduje degradacji jego substancji.
- Zapewnienie komfortu: Analiza drgań stropów pozwala na dobór odpowiednich rozwiązań wibroizolacyjnych w budynkach biurowych i mieszkalnych.
Podsumowanie - dlaczego warto wdrażać systemy monitoringu?
Wdrażanie zaawansowanych systemów pomiarowych to inwestycja w bezpieczeństwo i spokój eksploatacyjny. Dzięki ciągłemu lub okresowemu monitorowaniu parametrów takich jak naprężenia, osiadania czy drgania, zarządcy i właściciele obiektów otrzymują rzetelne dane do podejmowania decyzji o remontach czy wzmocnieniach. Rekomendujemy stosowanie zintegrowanego monitoringu szczególnie w przypadku obiektów zlokalizowanych w trudnych warunkach gruntowych oraz narażonych na intensywne oddziaływania dynamiczne. Precyzyjna diagnostyka to jedyna droga do uniknięcia kosztownych błędów i zapewnienia długowieczności konstrukcji żelbetowych.
FAQ - Najczęściej zadawane pytania
Czy drgania od ruchu ulicznego mogą doprowadzić do zawalenia się budynku?
Choć bezpośrednie katastrofy wywołane wyłącznie drganiami komunikacyjnymi są rzadkie, długotrwałe oddziaływania mogą prowadzić do zmęczenia materiału, powstawania zarysowań i przyspieszonej degradacji konstrukcji, co w konsekwencji obniża jej bezpieczeństwo.
Kiedy należy rozpocząć monitoring osiadań budynków?
Monitoring najlepiej rozpocząć jeszcze przed startem prac budowlanych w sąsiedztwie (pomiary zerowe), aby mieć punkt odniesienia do oceny ewentualnego wpływu nowej inwestycji na istniejący obiekt.
Co oznacza, że strop nie spełnia wymogów Stanu Granicznego Użytkowalności (SLS)?
Oznacza to, że mimo iż konstrukcja może być bezpieczna pod kątem nośności (nie zawali się), to jej ugięcia lub drgania są na tyle duże, że uniemożliwiają normalne użytkowanie, powodują pękanie ścian działowych lub wywołują dyskomfort u ludzi.
Jakie są główne przyczyny osiadań budynków?
Do najczęstszych przyczyn należą: zmiany poziomu wód gruntowych, niedostateczna nośność podłoża, błędy wykonawcze fundamentów oraz wpływ głębokich wykopów realizowanych w bliskim sąsiedztwie.
Dlaczego pomiar naprężeń w betonie jest uważany za kluczowy dla bezpieczeństwa?
Ponieważ pozwala on na bezpośrednią ocenę stanu wytężenia materiału. Wiedza o realnych naprężeniach pozwala stwierdzić, jak blisko granicy wytrzymałości znajduje się dany element konstrukcyjny.
