W dziedzinie diagnostyki konstrukcji żelbetowych i stalowych, zapewnienie odpowiedniej przyczepności warstw wykończeniowych, naprawczych oraz ochronnych jest fundamentem ich trwałości. Badanie metodą PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) (metoda „oderwania”) stanowi najważniejszą technikę weryfikacji parametrów adhezyjnych. Pozwala ona na obiektywną, liczbową ocenę siły wiązania między podłożem a nałożonym systemem ochronnym, co jest kluczowe w zapobieganiu awariom takim jak łuszczenie się powłok czy korozja podpowłokowa.
Czym jest badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) według normy PN-EN 1542?
Norma PN-EN 1542 („Wyroby i systemy do ochrony i napraw konstrukcji betonowych – Metody badań – Pomiar przyczepności przez odrywanie”) precyzuje procedurę sprawdzania wytrzymałości na odrywanie systemów naprawczych i ochronnych nakładanych na beton. Metoda ta jest uznawana za badanie typu semi-destrukcyjnego (częściowo niszczącego), ponieważ wymaga wykonania nacięcia w strukturze materiału oraz pozostawia po sobie ślad w postaci zerwanej próbki, który musi zostać naprawiony po zakończeniu testu.
Głównym celem badania jest określenie maksymalnego naprężenia rozciągającego, jakie może przenieść połączenie, zanim nastąpi jego zerwanie. Wynik podawany jest w megapaskalach (MPa).
Procedura badawcza krok po kroku
Aby badanie było miarodajne i zgodne z normami technicznymi, musi zostać przeprowadzone z zachowaniem ścisłego reżimu technologicznego. Poniżej przedstawiamy kluczowe etapy diagnostyki:
- Przygotowanie powierzchni: Powierzchnia powłoki musi być czysta i sucha. W przypadku diagnostyki „słabego betonu” lub kruchych powłok, należy szczególnie zadbać o usunięcie luźnych frakcji z otoczenia miejsca badania.
- Przyklejenie krążka (dollies): Do powierzchni przykleja się stalowy lub aluminiowy krążek o znormalizowanej średnicy (zazwyczaj 50 mm dla betonu) przy użyciu szybko wiążącego kleju na bazie żywic epoksydowych.
- Nacięcie pierścieniowe: Jest to krytyczny etap. Należy wykonać nacięcie wokół krążka, przechodzące przez warstwę powłoki aż do podłoża betonowego (lub na określoną głębokość w podłożu). Zapobiega to wpływowi sąsiednich obszarów powłoki na wynik testu.
- Odrywanie: Do krążka mocuje się urządzenie pomiarowe (pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) tester), które w sposób płynny i prostopadły przykłada siłę rozciągającą. Zgodnie z normą, przyrost obciążenia powinien być stały (ok. 0,05 MPa/s).
- Odczyt i analiza: Rejestruje się siłę niszczącą oraz analizuje model zniszczenia.
Interpretacja wyników i modele zniszczenia
Sam wynik liczbowy (np. 1,5 MPa) nie jest pełną informacją dla diagnosty. Kluczowe jest określenie, w którym miejscu nastąpiło przerwanie ciągłości materiału. Tabela poniżej przedstawia typowe modele zniszczenia według klasyfikacji diagnostycznej:
| Typ zniszczenia | Opis zjawiska | Wnioski diagnostyczne |
|---|---|---|
| Zniszczenie adhezyjne | Zerwanie na styku warstw (np. powłoka/beton). | Niewłaściwe przygotowanie podłoża lub słaba jakość spoiwa. |
| Zniszczenie kohezyjne w powłoce | Rozerwanie struktury samej powłoki ochronnej. | Wada materiałowa powłoki lub błąd w jej aplikacji (np. zapowietrzenie). |
| Zniszczenie kohezyjne w podłożu | Oderwanie krążka wraz z warstwą betonu. | Doskonała przyczepność powłoki; wynik ogranicza wytrzymałość samego betonu. |
| Zniszczenie w warstwie kleju | Zerwanie połączenia między krążkiem a powłoką. | Badanie nieudane (błąd operatora lub źle dobrany klej). Należy powtórzyć test. |
Zastosowanie badania w praktyce inżynierskiej
Badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) znajduje zastosowanie wszędzie tam, gdzie bezpieczeństwo konstrukcji zależy od integralności warstw powierzchniowych:

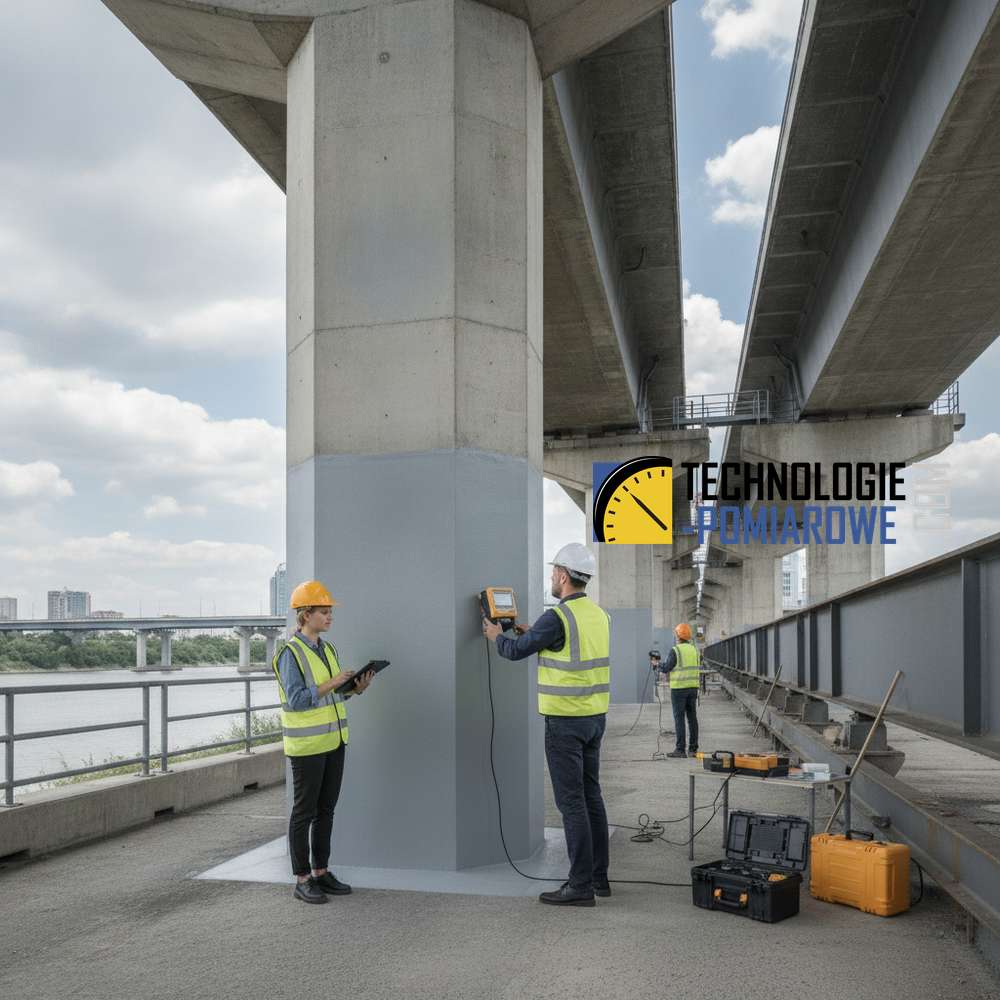

- Obiekty mostowe: Weryfikacja jakości powłok antykorozyjnych, które muszą chronić zbrojenie przed wnikaniem chlorków. Rozwiązuje to problem trwałości zabezpieczeń w agresywnym środowisku.
- Konstrukcje stalowe: Diagnozowanie przyczyn odpadającej powłoki malarskiej. Test pozwala stwierdzić, czy problemem jest zanieczyszczenie stali przed malowaniem, czy niewłaściwy dobór systemu malarskiego.
- Renowacje budynków: Ocena rzeczywistej wytrzymałości "kruchego i łuszczącego się betonu". Jeśli beton ulega zniszczeniu kohezyjnemu przy bardzo niskich wartościach (np. < 0,5 MPa), konieczne jest wzmocnienie podłoża przed dalszymi pracami.
Dobre praktyki diagnostyczne
Jako eksperci rekomendujemy, aby podczas kontroli jakości zawsze brać pod uwagę warunki atmosferyczne (wilgotność i temperaturę), które mają bezpośredni wpływ na proces sieciowania klejów i żywic. Ważne jest również stosowanie certyfikowanych urządzeń do testów przyczepności, które gwarantują osiowe przyłożenie siły — każde odchylenie od pionu powoduje powstanie naprężeń ścinających, co zaniża wyniki badań.
W przypadku wykrycia niskiej przyczepności na obiektach o znaczeniu strategicznym (np. mosty, wiadukty), badanie PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) stanowi podstawę do wysunięcia roszczeń gwarancyjnych wobec wykonawcy lub podjęcia decyzji o całkowitym usunięciu wadliwej warstwy i ponownym przygotowaniu powierzchni metodą piaskowania lub hydromonitoringu.
