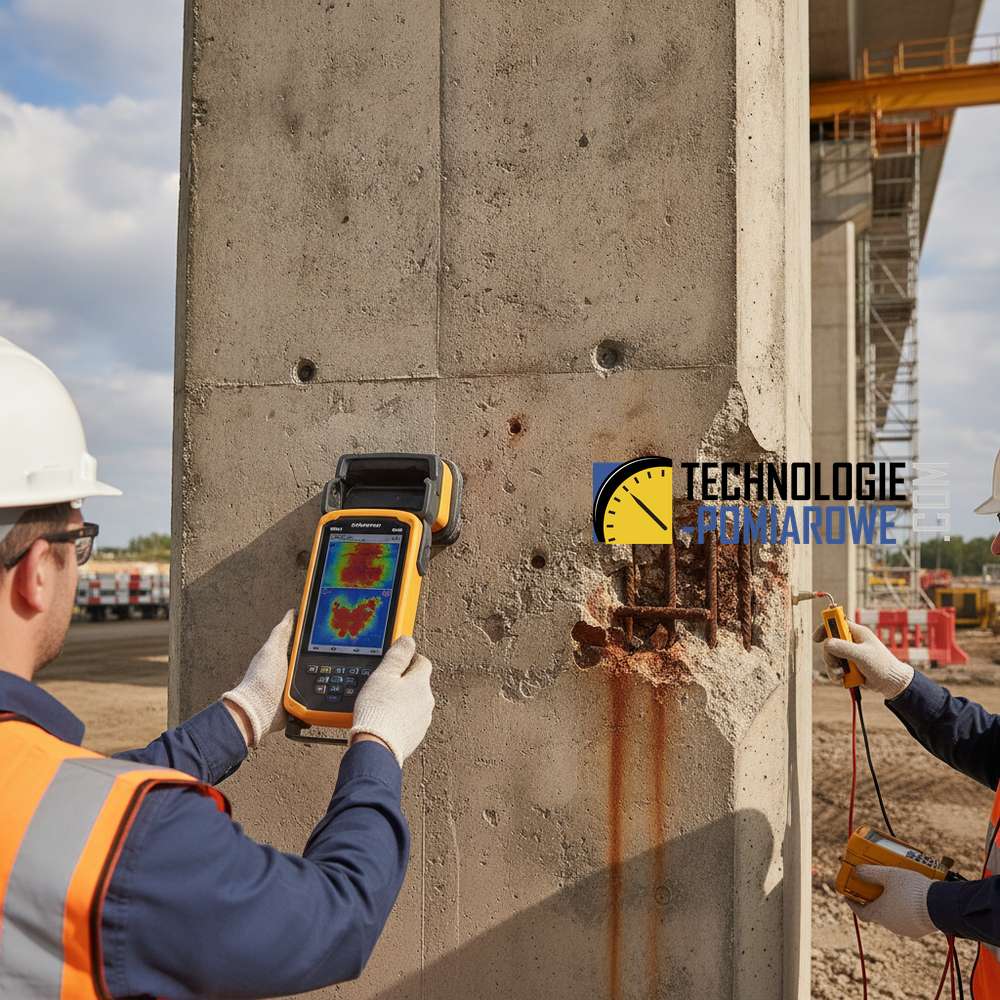

Wykrywanie korozji zbrojenia - nowoczesne metody i urządzenia diagnostyczne
Widoczne na powierzchni betonu wykwity rdzy, odpryski otuliny czy odsłonięte pręty zbrojeniowe to jedynie wierzchołek góry lodowej w diagnostyce konstrukcji żelbetowych. W rzeczywistości, gdy procesy korozyjne stają się zauważalne „gołym okiem”, degradacja struktury jest już zazwyczaj zaawansowana, a koszty naprawy gwałtownie rosną. Zrozumienie mechanizmów niszczenia betonu oraz wdrożenie odpowiednich metod pomiarowych pozwala na identyfikację zagrożeń na etapie, w którym konstrukcja nie wykazuje jeszcze zewnętrznych oznak osłabienia. W inżynierii diagnostycznej kluczowe staje się przejście od obserwacji skutków do analizy przyczyn, takich jak karbonatyzacja betonu czy penetracja chlorków.
Metody badawcze i czynniki wywołujące korozję
Diagnostyka korozyjna opiera się na analizie środowiska, w jakim pracuje zbrojenie, oraz bezpośrednim badaniu stanu elektrochemicznego stali. Zgodnie z wiedzą inżynierską, kluczowymi procesami decydującymi o trwałości obiektów żelbetowych są karbonatyzacja oraz obecność agresywnych jonów chlorkowych.
Karbonatyzacja betonu - cichy proces degradacji
Karbonatyzacja betonu to proces fizykochemiczny, który dotyka przede wszystkim konstrukcje eksploatowane w środowisku lądowym. Polega on na reakcji dwutlenku węgla z atmosfery z produktami hydratacji cementu, co prowadzi do obniżenia pH betonu. Gdy odczyn zasadowy spadnie poniżej wartości krytycznej (około pH 9), pasywna warstwa ochronna na prętach zbrojeniowych ulega zniszczeniu, co otwiera drogę do aktywnej korozji.
Podstawową metodą diagnostyczną w tym zakresie jest metoda fenoloftaleinowa. Pozwala ona na szybki i precyzyjny pomiar głębokości karbonatyzacji. Polega na spryskaniu świeżego przełomu betonu roztworem fenoloftaleiny: obszary o wysokim pH zabarwiają się na kolor fioletowoczerwony, natomiast strefa skarbonatyzowana pozostaje bezbarwna. Porównanie głębokości tej strefy z grubością otuliny pozwala określić czas pozostały do zainicjowania korozji.

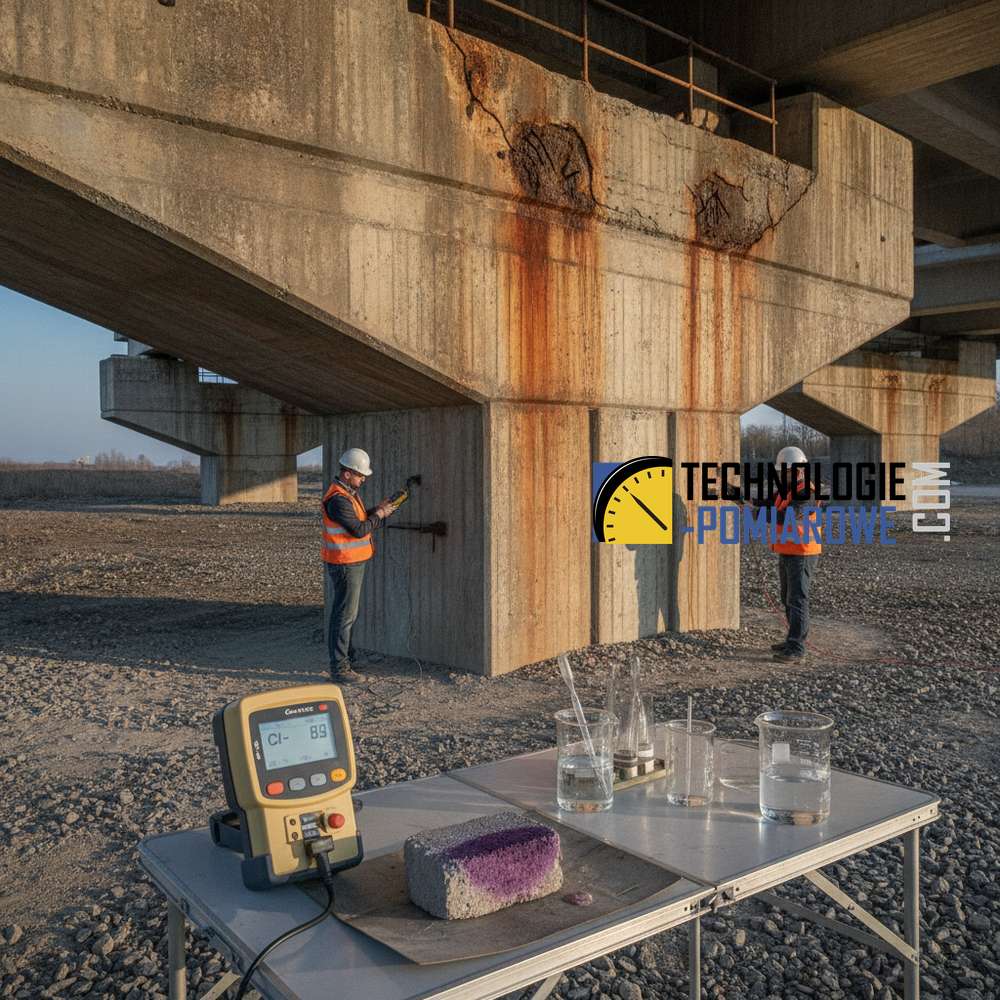

Chlorki w betonie - ukryte zagrożenie
W przeciwieństwie do karbonatyzacji, chlorki w betonie mogą inicjować korozję wżerową nawet przy wysokim pH betonu. Jest to szczególnie niebezpieczne, ponieważ zjawisko to ma charakter lokalny i trudny do wykrycia metodami nieniszczącymi. Badanie zawartości chlorków jest niezbędne w przypadku obiektów mostowych, parkingów wielopoziomowych oraz konstrukcji narażonych na działanie soli odladzających lub środowiska morskiego.

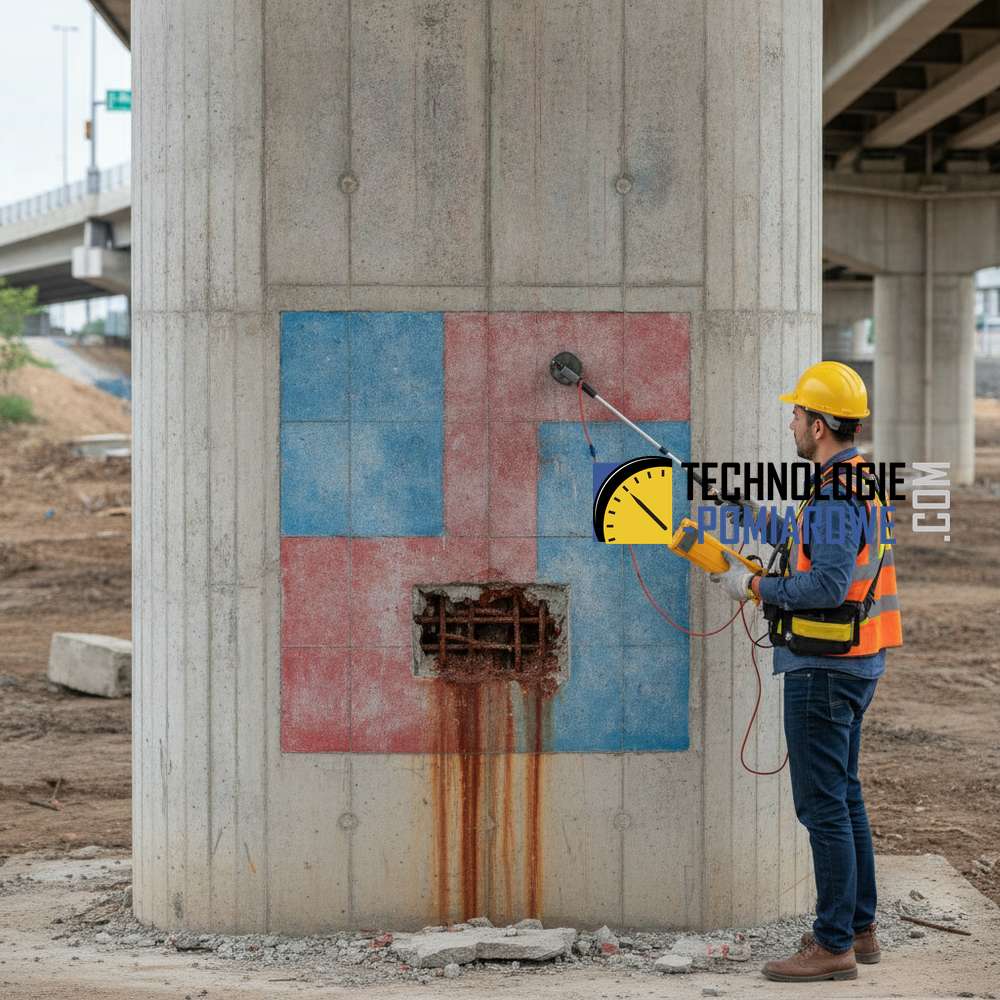

Mapowanie potencjału elektrochemicznego
Rozwiązaniem pozwalającym na całościową ocenę stanu konstrukcji jest mapowanie potencjału elektrochemicznego. Metoda ta polega na pomiarze różnicy potencjałów między zbrojeniem a elektrodą odniesienia umieszczoną na powierzchni betonu. Wynikiem badania jest mapa korozji, która w sposób graficzny obrazuje obszary o wysokim prawdopodobieństwie postępujących procesów korozyjnych, nawet jeśli nie są one jeszcze widoczne na powierzchni otuliny.
| Metoda badania | Badany parametr | Główne zastosowanie |
|---|---|---|
| Metoda fenoloftaleinowa | Głębokość karbonatyzacji | Budownictwo lądowe, ocena trwałości otuliny |
| Analiza chemiczna | Zawartość chlorków | Mosty, parkingi, obiekty w środowisku agresywnym |
| Mapowanie potencjału | Prawdopodobieństwo korozji | Szybka ocena dużych powierzchni konstrukcji |
Zastosowanie praktyczne w diagnostyce inżynierskiej
W praktyce inżynierskiej wykrywanie korozji nie ogranicza się do jednego pomiaru. Skuteczna diagnostyka wymaga podejścia kompleksowego. Przy przeprowadzaniu ekspertyzy zalecamy następujący schemat postępowania:
- Wstępna ocena wizualna: Identyfikacja rys, zacieków i odprysków.
- Pomiary grubości otuliny: Wykorzystanie skanerów zbrojenia, aby odnieść wyniki badań chemicznych do rzeczywistej geometrii konstrukcji.
- Badanie głębokości karbonatyzacji: Wykonanie odkrywek i testów fenoloftaleinowych w celu określenia stopnia neutralizacji betonu.
- Wykonanie mapy potencjału: Pozwala na wytypowanie miejsc do poboru próbek pyłowych do analizy zawartości chlorków oraz weryfikację stanu zbrojenia w miejscach najbardziej zagrożonych.
Dzięki takiemu podejściu inżynier jest w stanie nie tylko stwierdzić, czy korozja występuje, ale również prognozować dalszy rozwój uszkodzeń i zaprojektować odpowiednie zabezpieczenie zbrojenia przed dalszą degradacją.
Podsumowanie - dlaczego warto inwestować w diagnostykę?
Wczesne wykrywanie korozji zbrojenia jest kluczowe dla zachowania bezpieczeństwa i trwałości konstrukcji żelbetowych. Procesy takie jak karbonatyzacja czy wnikanie chlorków postępują w sposób niewidoczny przez wiele lat, by finalnie doprowadzić do kosztownych awarii. Stosowanie nowoczesnego sprzętu pomiarowego i metod takich jak mapowanie potencjału pozwala na optymalizację kosztów remontów - naprawa punktowa w miejscu wykrytym przez diagnostykę elektrochemiczną jest wielokrotnie tańsza niż wymiana zbrojenia i odtwarzanie dużych fragmentów konstrukcji po jej awarii.
Rekomendujemy regularne prowadzenie badań diagnostycznych, zwłaszcza w obiektach infrastrukturalnych i przemysłowych, gdzie agresywność środowiska jest podwyższona. Wiedza o tym, co dzieje się „wewnątrz” betonu, to jedyna droga do świadomego zarządzania stanem technicznym budowli.
FAQ - Często zadawane pytania
Czym różni się korozja wywołana karbonatyzacją od tej wywołanej chlorkami?
Karbonatyzacja obniża pH betonu na całej grubości skarbonatyzowanej warstwy, co prowadzi do równomiernej korozji zbrojenia po dotarciu frontu karbonatyzacji do prętów. Chlorki natomiast niszczą pasywną warstwę ochronną miejscowo, wywołując bardzo groźną i trudną do wykrycia korozję wżerową, nawet w betonie o wysokim (zasadowym) pH.
Czy metoda fenoloftaleinowa jest niszcząca?
Tak, metoda ta wymaga uzyskania dostępu do świeżego przełomu betonu, co wiąże się z koniecznością wykonania niewielkich odkrywek lub pobrania rdzeni wiertniczych. Jest to jednak badanie niezbędne do dokładnej oceny postępu karbonatyzacji.
Co nam daje mapa potencjału korozyjnego?
Mapa potencjału pozwala na bezinwazyjną ocenę stanu zbrojenia na dużych powierzchniach. Dzięki niej można zidentyfikować obszary, w których korozja już się rozpoczęła, mimo braku widocznych pęknięć czy rdzawych wykwitów na powierzchni betonu.
Kiedy należy przeprowadzić badanie zawartości chlorków?
Badanie to jest kluczowe dla konstrukcji narażonych na kontakt z solą drogową (mosty, wiadukty), wodą morską lub w obiektach przemysłowych, gdzie procesy technologiczne wiążą się z użyciem substancji chemicznych zawierających chlorki.
Jak można zatrzymać postępującą korozję zbrojenia?
Zatrzymanie korozji wymaga usunięcia jej przyczyny. W przypadku karbonatyzacji stosuje się powłoki ochronne hamujące dostęp CO2 lub reprofilację otuliny. W przypadku chlorków konieczne może być usuwanie zanieczyszczonego betonu, stosowanie inhibitorów korozji lub ochrony katodowej.
