Badanie pull-out

Badanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.

Zasada działania badania metodą PULL-OUT

• W betonie osadza się kotwę stalową o znanym kształcie (gwintowana, rozporowa lub tulejowa).

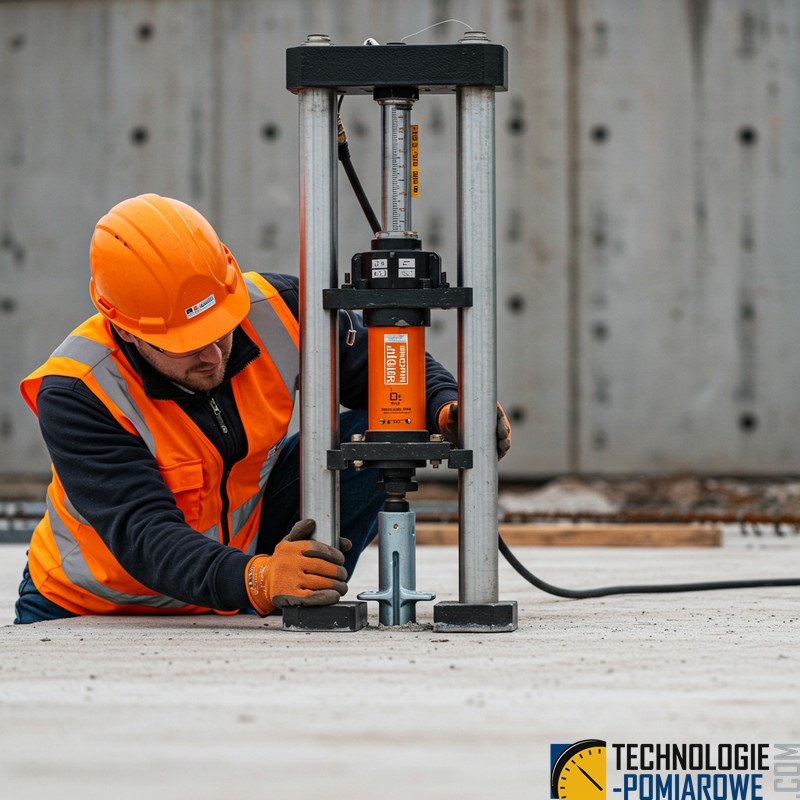

• Do kotwy podłącza się siłownik połączony z siłomierzem (hydraulicznym lub elektronicznym).

• Siłę wyrywającą F wzrasta się stopniowo do chwili zerwania przyczepności między betonem a kotwą.

• Zarejestrowaną wartość F przelicza się współczynnikiem korelacyjnym na wytrzymałość betonu fᶜ (MPa).

Warianty badania badania pull-out


Oba podejścia mają zbliżoną dokładność, choć Capo-Test wymaga dodatkowego nawiercenia i może nieco uszkodzić powierzchnię elementu.

Sprzęt i materiały

• Wiertnica/kret diamentowy (Capo-Test) do wykonania otworu Ø 12–20 mm

• Kotwy stalowe gwintowane lub rozporowe, długość zakotwienia zwykle ≈ 5לrednica kotwy

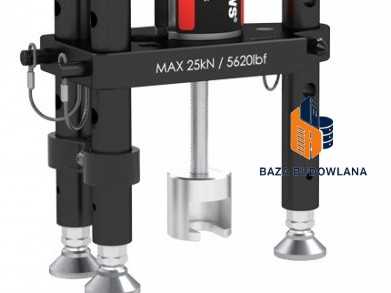

• Tester kotew (siłownik + czujnik siły) o zakresie 0–200 kN (np. Hilti HAT-28 M, Hilti DPG-100)

• Statyw montażowy i poziomice do ustawienia osiowego obciążenia

• Sprzęt do rejestracji przemieszczeń (ekstensometr lub czujnik liniowy)

Procedura badania pull-out

1. Wycena i ustalenie warunków wykonania usługi badania PULL OUT

2. Wybór miejsc pomiarowych

   • Unikać zbrojenia (detektor prętów).

   • Odległość między otworami ≥ 20 cm, od krawędzi ≥ 10 cm.

3. Montaż kotwy

   • Lok-Test: oczyszczony otwór wypełnia się żywicą i wciska kotwę.

   • Capo-Test: montaż kotwy rozporowej wg instrukcji producenta.

4. Podłączenie siłownika

   • Ustawić oś siłownika prostopadle do powierzchni.

   • Zamocować obciążnik w statywie.

5. Pomiar siły i przemieszczenia

   • Obciążanie przy stałej prędkości (np. 1 mm/min).

   • Rejestrować siłę F i odrywające przemieszczenie s.

6. Obliczenia i korelacja

   • Wytrzymałość betonu fᶜ ≈ α·F/A, gdzie A to pole stożkowego fragmentu betonu, α – współczynnik korelacyjny.

   • Wykorzystać indywidualne krzywe kalibracyjne uzyskane z testów rdzeniowych.

Przeliczenia i kalibracja

• Przed użyciem metody pull-out należy wykonać kalibrację na próbkach rdzeniowych lub kostkach betonowych – koryguje to wpływ składu mieszanki i zagęszczenia.

• Błąd pomiaru bez kalibracji może sięgać ± 30 % wytrzymałości standardowej.

• Zalecane: min. 3–5 pomiarów w różnych punktach elementu, analiza statystyczna wyników.

Zastosowania badania pull-out

• Monitorowanie przyrostu wytrzymałości betonu młodego (do 7–14 dni).

• Kontrola jakości wykonania elementów prefabrykowanych.

• Diagnostyka elementów istniejących: stropy, posadzki, słupy.

• Nieniszcząca ocena betonu tam, gdzie nie można wykonać odwiertów rdzeniowych.

Zalety i ograniczenia badania pull-out

Zalety:

• Mniej inwazyjna niż odwierty rdzeniowe.

• Krótszy czas przygotowania i wykonania testu.

• Możliwość badań w trudnodostępnych strefach konstrukcji.

Ograniczenia:

• Wymaga kalibracji na próbkach referencyjnych.

• Uszkodzenia stożkowe w miejscu kotwy.

• Ograniczona głębokość oceny (strefa stożka zniszczenia).

Normy i wytyczne badania pull-out

• PN-EN 13791:2019 – korelacja badań nieniszczących z rdzeniami betonowymi

• PN-EN 12504-3 – badania wytrzymałości betonowych próbek metodami nieniszczącymi

• Wytyczne Instytutu Techniki Budowlanej: Instrukcja nr 210 dotycząca NDT betonu

Metoda pull-out, przy właściwej kalibracji i doborze kotew, pozwala szybko i efektywnie ocenić lokalną wytrzymałość betonu, szczególnie tam, gdzie pełne odwierty rdzeniowe są niemożliwe lub niepożądane.

Badanie pull-out wykonujemy na trenie całej Polski

Badania metodą pull-out wykonujemy na podstawie normy PN-EN 12504-3 oraz praktyki inżynierskiej i publikacji branżowych. Metoda pull out jest przydatna w sytuacjach, w których stosuje się nieniszczące metody oceny wytrzymałości betonu.

• Badania kotew i testy zamocowań

• Monitorowanie przyrostu wytrzymałości młodego betonu w celu decyzji o rozdeskowaniu szalunków.

• Kontrola jakości prefabrykowanych elementów betonowych przed transportem i montażem.

• Szybka ocena wytrzymałości betonu w trudno dostępnych częściach konstrukcji, gdy odwierty rdzeniowe są niemożliwe.

• Weryfikacja nośności istniejących obiektów przed remontem lub modernizacją.

• Ocena stanu technicznego fundamentów maszynowych przed uruchomieniem ciężkich urządzeń.

• Sprawdzenie wytrzymałości podsadzek hal przemysłowych przed wprowadzeniem wózków widłowych.

• Badanie kondycji posadzek magazynowych pod kątem dopuszczalnych obciążeń.

• Weryfikacja stanu betonowych nawierzchni drogowych przed otwarciem dla ruchu.

• Ocena nośności słupów i filarów mostów bez konieczności wykonywania rdzeni.

• Kontrola betonu stropów w budynkach wielkopowierzchniowych przed zastosowaniem nadmiernego obciążenia.

• Sprawdzenie betonowych obudów tuneli i kanałów w trakcie budowy podziemnej.

• Ocena jakości betonu w naprawianych fragmentach konstrukcji inżynierskich.

• Weryfikacja wytrzymałości betonu po oddziaływaniu wysokich temperatur (pożary, wypalanie).

• Badanie jednorodności betonów wielkowymiarowych (mosty, wiadukty) bez dużych ubytków materiału.

• Szybkie oszacowanie nośności elementów żelbetowych przed obciążeniem ściskającym.

• Ocena stanu betonu w elementach hydrotechnicznych (zapory, śluzy) podczas przeglądów okresowych.

• Weryfikacja przyczepności naprawczych zapraw i powłok naprawczych do podłoża betonowego.

• Badanie przyczepności kotew i łączników osadzonych w betonie przed montażem instalacji.

• Ocena betonu w ścianach oporowych i fundamentach pod kątem ewentualnych procesów korozji.

• Sondowanie lokalne stref betonowych po wybiórczym oczyszczeniu powierzchni (lok-test).

• Badanie betonu w elementach drogowych (płyty lotnisk, drogi startowe) przed eksploatacją.

• Ocena stanu betonu w zbiornikach wodnych i basenach po okresie użytkowania.

• Weryfikacja spójności warstw betonowych (np. w konstrukcjach segmentowych).

• Ocena nośności płyt drogowych i chodnikowych w rejonach o dużym natężeniu ruchu pieszego.

• Badanie betonu w konstrukcjach zabytkowych bez naruszania wartości konserwatorskiej.

• Weryfikacja nośności betonu w prefabrykowanych rurach i kanałach betonowych.

• Ocena stanu betonu w miejscach wcześniejszych napraw lub uzupełnień wbudowanych.

• Potwierdzenie zgodności wytrzymałości betonu z dokumentacją projektową przed odbiorem.

• Pozyskanie danych do kalibracji korelacji wyników młotka Schmidta lub ultradźwięków.

• Gromadzenie statystycznych wyników do monitorowania ryzyka i planowania konserwacji.
