Precyzyjny audyt płaskości posadzki gwarantuje bezpieczną pracę wózków widłowych i stabilność regałów w halach przemysłowych. Weryfikacja geometrii podłoża pozwala uniknąć kosztownych awarii oraz przestojów. Postaw na rzetelną diagnostykę, aby zapewnić bezawaryjną eksploatację obiektu.

Spis treści

• Zakres i cel badania równości posadzki
• Przebieg usługi i metodologia pomiarów
• Co wchodzi w skład usługi
• Specyfikacja techniczna i standardy pomiarowe
• Szacowany czas trwania usługi

WSKAZÓWKA EKSPERTA: W przypadku wykrycia odchyleń od norm zaleca się zastosowanie specjalistycznych usług szlifowania planetarnego lub mas maszynowych w celu przywrócenia wymaganej klasy płaskości posadzki.

Zakres i cel badania równości posadzki

Badanie równości posadzki, określane również jako audyt płaskości, jest niezbędnym procesem diagnostycznym pozwalającym na zweryfikowanie parametrów geometrycznych nawierzchni betonowych i żywicznych. Głównym celem usługi jest zapewnienie bezpiecznej i bezawaryjnej eksploatacji obiektów, w szczególności magazynów wysokiego składowania, hal produkcyjnych oraz centrów logistycznych, gdzie precyzja wykonania podłoża ma bezpośredni wpływ na pracę wózków widłowych oraz systemów regałowych.

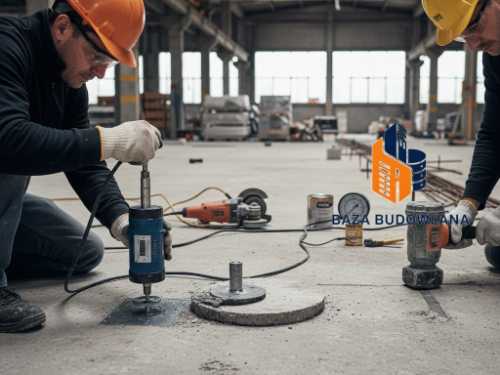

W ramach kompleksowej diagnostyki konstrukcji betonowych, badanie płaskości stanowi uzupełnienie dla innych parametrów technicznych. Podczas gdy badanie sklerometryczne betonu oraz wykonanie badania młotkiem Schmidta pozwalają określić wytrzymałość materiału, a badanie nośności posadzki weryfikuje dopuszczalne obciążenia, audyt równości koncentruje się na precyzji niwelacji i braku lokalnych odkształceń powierzchni.

Przebieg usługi i metodologia pomiarów

Proces badania jest realizowany zgodnie z obowiązującymi normami krajowymi i międzynarodowymi (np. DIN 18202, TR34 lub PN-EN 15620). Przebieg prac dzieli się na następujące etapy:

1. Przygotowanie obiektu: Oczyszczenie powierzchni z zanieczyszczeń mogących zafałszować wyniki pomiarów.
2. Wyznaczenie siatki pomiarowej: Ustalenie punktów lub linii pomiarowych w zależności od przeznaczenia posadzki (ruch wolny lub ruch zdefiniowany w alejkach regałowych).

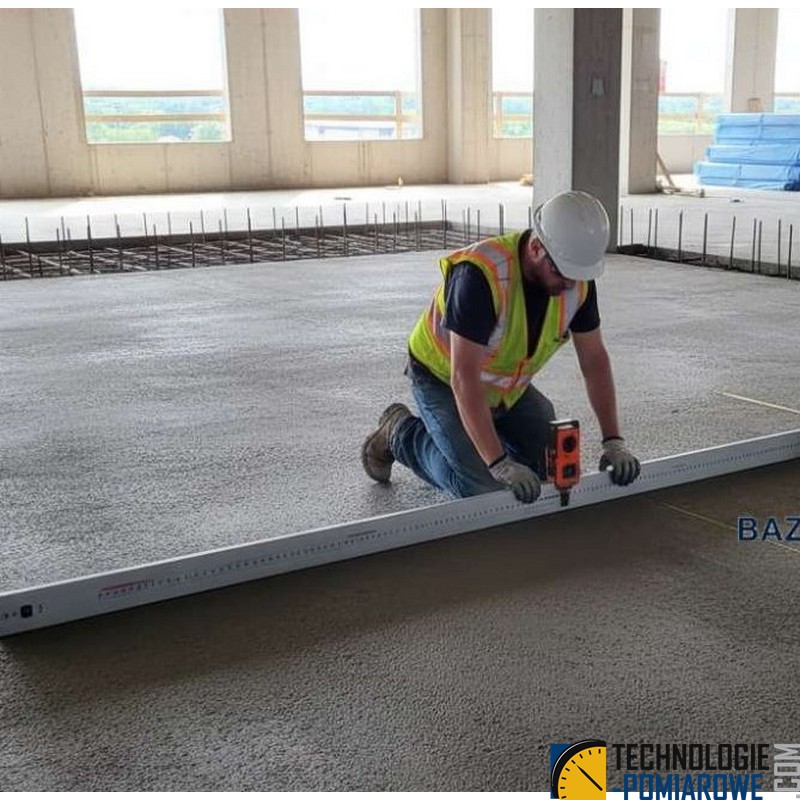

3. Pomiary właściwe: Wykorzystanie precyzyjnych urządzeń, takich jak niwelatory laserowe, profilografy cyfrowe lub łaty o długości 2 m i 4 m z klinem pomiarowym.
4. Analiza danych: Zestawienie uzyskanych odchyleń z dopuszczalnymi tolerancjami określonymi w projekcie lub normach technicznych.
5. Opracowanie dokumentacji: Przygotowanie raportu zawierającego mapę odkształceń oraz wskazanie miejsc wymagających ewentualnej naprawy.

Co wchodzi w skład usługi

Usługa audytu płaskości jest dostarczana jako kompletny pakiet diagnostyczny, który obejmuje:

• Dojazd personelu technicznego oraz transport specjalistycznego sprzętu pomiarowego.
• Wykonanie pomiarów zgodnie z wybraną metodologią (np. pomiar fali krótkiej i długiej).
• Weryfikację zgodności posadzki z klasami płaskości (np. klasa FM1, FM2, FM3 wg TR34).
• Przygotowanie oficjalnego protokołu z badań, który może służyć jako dokumentacja odbiorowa lub podstawa do roszczeń gwarancyjnych.

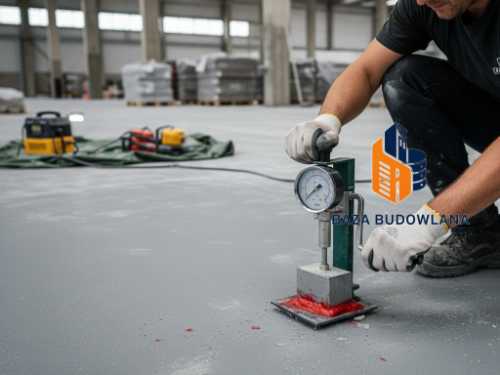

• Konsultacje techniczne w zakresie interpretacji wyników w korelacji z innymi parametrami, takimi jak przyczepność powłoki (badanie PULL-OFF).

Specyfikacja techniczna i standardy pomiarowe

W poniższej tabeli przedstawiono zestawienie najczęściej weryfikowanych parametrów podczas audytu równości:


Szacowany czas trwania usługi

Czas realizacji badania jest ściśle uzależniony od metrażu obiektu oraz wybranej gęstości siatki pomiarowej. Standardowo szacuje się następujące ramy czasowe:

• Obiekty do 1000 m²: Realizacja pomiarów w ciągu 1 dnia roboczego.
• Hale wielkopowierzchniowe (powyżej 5000 m²): Prace pomiarowe trwają zazwyczaj od 2 do 4 dni roboczych.
• Opracowanie raportu końcowego: Do 5 dni roboczych od zakończenia prac terenowych.

Warto zaznaczyć, że dla uzyskania pełnego obrazu kondycji obiektu, badanie równości zaleca się przeprowadzać równolegle z ogólnym badaniem betonu, co pozwala na kompleksową ocenę zarówno geometrii, jak i struktury materiałowej posadzki.

Precyzyjny pomiar równości posadzki w standardzie FM2 (Floor Movement 2) według wytycznych DIN 15185 jest kluczowym elementem odbioru technicznego nowoczesnych magazynów wysokiego składowania typu VNA (Very Narrow Aisle). W przeciwieństwie do standardowych pomiarów metodą punktową, audyt ten koncentruje się na dynamicznej charakterystyce przejazdu wózków systemowych w korytarzach roboczych, gdzie nawet milimetrowe odchylenia mogą prowadzić do niebezpiecznych drgań masztu na dużych wysokościach.

• Analiza profilograficzna: Wykorzystanie cyfrowych pochyłomierzy (floor pro) do ciągłego pomiaru różnicy wysokości w śladach kół wózka, co pozwala na wykrycie nierówności niewidocznych przy użyciu tradycyjnej łaty.
• Weryfikacja pod standard FM2: Zapewnienie rygorystycznych tolerancji dla płaskości i poziomu, co bezpośrednio przekłada się na mniejsze zużycie podzespołów maszyn i zwiększenie efektywności operacyjnej logistyki.
• Dokumentacja powykonawcza: Generowanie precyzyjnej mapy nierówności, która wskazuje miejsca wymagające ewentualnego szlifowania naprawczego w celu uzyskania pełnej zgodności z normą.

Warto podkreślić, że audyt geometryczny powinien być zawsze ściśle powiązany z diagnostyką parametrów materiałowych opisaną w materiałach źródłowych. Podczas gdy norma DIN 15185 definiuje geometrię powierzchni, metody takie jak badanie sklerometryczne młotkiem Schmidta pozwalają zweryfikować, czy podłoże posiada odpowiednią jednorodność i wytrzymałość na ściskanie, niezbędną do przenoszenia nacisków od kół wózków wysokiego składowania. Dodatkowo, przeprowadzenie badania PULL-OFF daje gwarancję, że warstwa wierzchnia (np. utwardzenie powierzchniowe lub powłoka żywiczna) jest trwale związana z płytą betonową, co zapobiega jej łuszczeniu się pod wpływem intensywnego ruchu kołowego.


Zastosowanie kompleksowej diagnostyki – łączącej pomiar płaskości FM2 z nieniszczącymi badaniami betonu – stanowi fundament bezpiecznej eksploatacji obiektu. Takie podejście pozwala nie tylko spełnić wymogi formalne przy odbiorze, ale przede wszystkim chroni inwestora przed kosztownymi awariami sprzętu magazynowego oraz przedwczesną degradacją nawierzchni przemysłowej.
