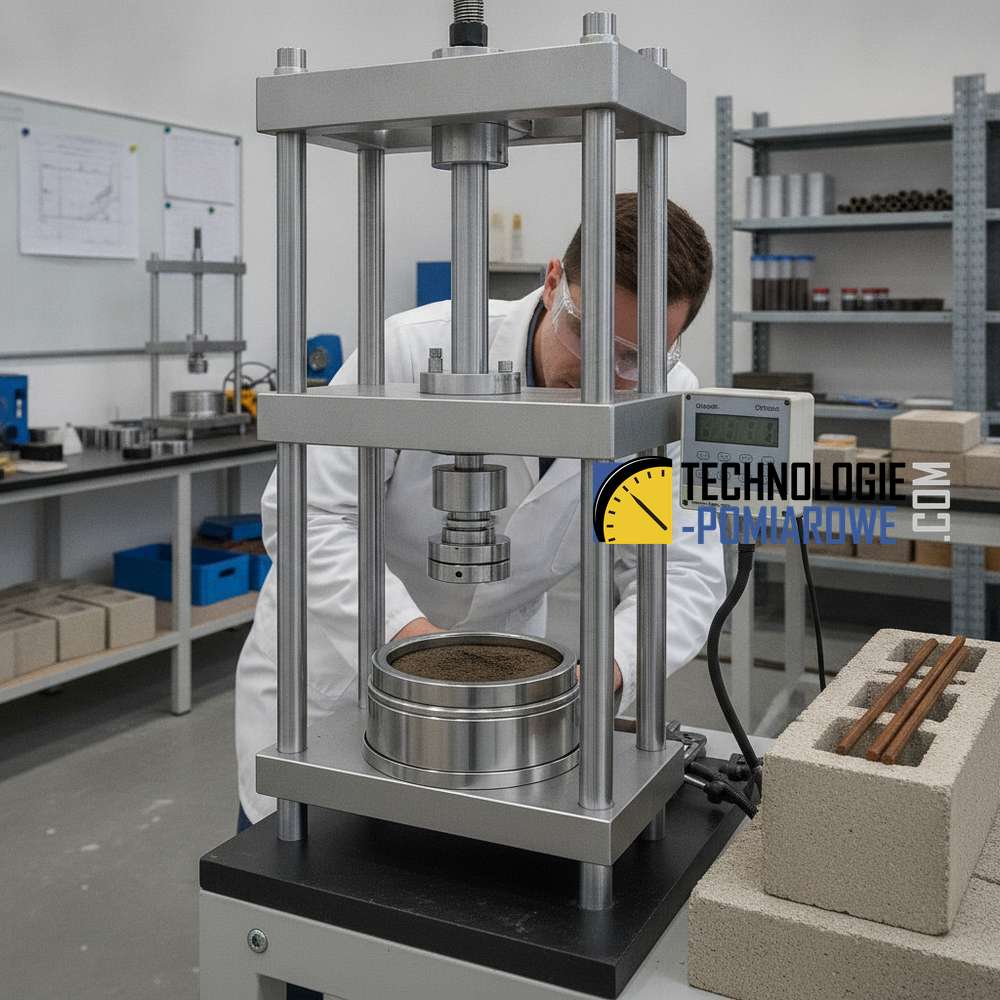

Badanie ściśliwości gruntu i moduł odkształcenia w diagnostyce geotechnicznej
Prawidłowe rozpoznanie parametrów podłoża to fundament każdej trwałej inwestycji budowlanej. W inżynierii lądowej, gdzie diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. oraz nośność podbudowy decydują o bezpieczeństwie i trwałości obiektów, kluczowe staje się precyzyjne określenie ściśliwości gruntu. Zrozumienie, jak podłoże reaguje na obciążenia statyczne i dynamiczne, pozwala uniknąć katastrof budowlanych, pękania ścian czy nierównomiernego osiadania fundamentów. W niniejszym artykule przyjrzymy się metodom wyznaczania modułu odkształcenia oraz badaniu ściśliwości w oparciu o nowoczesne technologie pomiarowe.
Metody badawcze i technologie pomiarowe
W nowoczesnej praktyce inżynierskiej parametry ściśliwości i odkształcalności gruntu wyznacza się za pomocą szeregu badań polowych i laboratoryjnych. Dobór odpowiedniej metody zależy od rodzaju gruntu (spoisty lub niespoisty) oraz specyfiki projektowanej konstrukcji.
Badanie VSSBadanie płytą statyczną VSS (Vibrating Static Plate) służy do oceny nośności i odkształcalności warstw podbudowy oraz podłoża gruntowego w miejscach realizacji dróg, placów czy fundamentów. Metoda pozwala określić moduły odkształcenia oraz wskaźnik zagęszczenia, co jest kluczowe dla weryfikacji zgodności wykonanych robót ziemnych z założeniami projektowymi. — Płyta statyczna
Jedną z podstawowych metod wyznaczania parametrów odkształcenia podłoża jest badanie VSSBadanie płytą statyczną VSS (Vibrating Static Plate) służy do oceny nośności i odkształcalności warstw podbudowy oraz podłoża gruntowego w miejscach realizacji dróg, placów czy fundamentów. Metoda pozwala określić moduły odkształcenia oraz wskaźnik zagęszczenia, co jest kluczowe dla weryfikacji zgodności wykonanych robót ziemnych z założeniami projektowymi.. Wykorzystuje ono płytę statyczną do określenia modułów odkształcenia pierwotnego (E1) oraz wtórnego (E2). Proces ten polega na stopniowym obciążaniu podłoża za pomocą stalowej płyty i pomiarze wartości osiadań. Dzięki temu możliwe jest wyznaczenie wskaźnika odkształcenia (Io = E2/E1), który informuje nas o stopniu zagęszczenia gruntu.
Sondowanie statyczne CPT/CPTU
Sondowanie statyczne CPT/CPTU to nowoczesna metoda badania gruntu, która dostarcza ciągłego profilu parametrów geotechnicznych. Jest ona niezbędna w procesie diagnostyki konstrukcji żelbetowych i ich posadowienia. Sondowanie to pozwala na bardzo precyzyjne określenie warstwowania gruntu oraz jego oporów, co bezpośrednio przekłada się na możliwość obliczenia modułów ściśliwości w warunkach in situ.
Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. — Szybka diagnostyka nośności
W sytuacjach wymagających szybkiej weryfikacji nośności, szczególnie przy badaniu warstw podbudowy, stosowana jest płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni.. Choć różni się ona od badania statycznego mechanizmem przykładania obciążenia, pozwala na błyskawiczne uzyskanie dynamicznego modułu odkształcenia. Jest to rozwiązanie efektywne kosztowo i czasowo, szczególnie przydatne przy budowie dróg i parkingów.

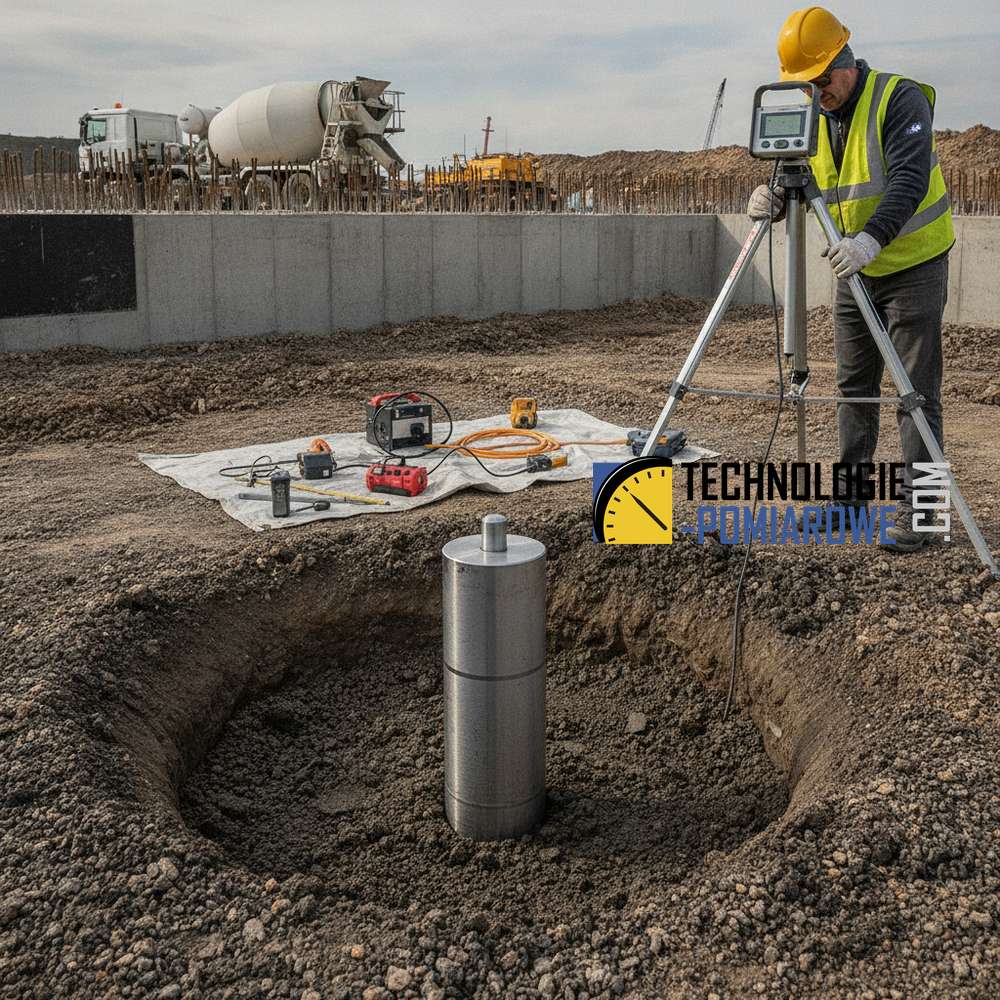

Sonda cylindryczna dla gruntów spoistych
W przypadku badania wytrzymałości i odkształcalności gruntów spoistych, nieocenionym narzędziem jest sonda cylindryczna. Pozwala ona na precyzyjne określenie parametrów wytrzymałościowych tam, gdzie tradycyjne metody płytowe mogą być niewystarczające ze względu na specyfikę spoistości materiału.
Porównanie metod: Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. vs VSS
Wybór między badaniem statycznym a dynamicznym jest częstym dylematem na placu budowy. Poniższa tabela przedstawia kluczowe różnice między tymi dwiema metodami badania nośności i odkształcalności podłoża:
| Parametr | Badanie VSSBadanie płytą statyczną VSS (Vibrating Static Plate) służy do oceny nośności i odkształcalności warstw podbudowy oraz podłoża gruntowego w miejscach realizacji dróg, placów czy fundamentów. Metoda pozwala określić moduły odkształcenia oraz wskaźnik zagęszczenia, co jest kluczowe dla weryfikacji zgodności wykonanych robót ziemnych z założeniami projektowymi. (Płyta statyczna) | Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. |
|---|---|---|
| Mierzony parametr | Moduł E1, E2, wskaźnik Io | Dynamiczny moduł odkształcenia Evd |
| Czas pomiaru | Długi (wymaga przeciwwagi, np. koparki) | Bardzo krótki (ok. 2-3 minuty) |
| Zastosowanie | Precyzyjne odbiory geotechniczne | Szybka kontrola bieżąca warstw |
| Głębokość oddziaływania | Zależna od średnicy płyty (zazwyczaj większa) | Płytka (warstwy wierzchnie) |
Zastosowanie praktyczne w inżynierii
W praktyce inżynierskiej badania ściśliwości i modułu odkształcenia są wykorzystywane na każdym etapie cyklu życia obiektu. Na etapie projektowym sondowanie CPTU pozwala na optymalizację fundamentów, co może przynieść znaczące oszczędności materiałowe przy zachowaniu pełnego bezpieczeństwa.
Podczas realizacji inwestycji, regularne badania płytą statyczną VSS oraz płytą dynamiczną stanowią standard procedur kontroli jakości (Quality Control). Pozwalają one na bieżąco monitorować, czy zagęszczenie nasypów lub podłoża pod posadzki przemysłowe spełnia wymagania normatywne. Wykorzystanie sondy cylindrycznej w gruntach spoistych chroni natomiast przed błędną interpretacją nośności w trudnych warunkach gruntowo-wodnych.
Podsumowanie
Prawidłowe wyznaczenie parametrów ściśliwości gruntu oraz modułów odkształcenia jest elementem krytycznym dla trwałości każdej konstrukcji. Stosowanie nowoczesnych metod, takich jak sondowanie statyczne CPT/CPTU czy precyzyjne badania VSS, pozwala na pełną diagnostykę podłoża i minimalizację ryzyka budowlanego. Rekomendujemy łączenie metod dynamicznych (dla szybkości i dużej liczby punktów pomiarowych) z metodami statycznymi i sondowaniami (dla najwyższej precyzji), co zapewnia najbardziej rzetelny obraz warunków gruntowych.
FAQ — Najczęściej zadawane pytania
Czym różni się moduł E1 od E2 w badaniu VSS?
Moduł E1 to moduł odkształcenia pierwotnego, mierzony podczas pierwszego cyklu obciążania gruntu. Moduł E2 to moduł odkształcenia wtórnego, mierzony po odciążeniu i ponownym obciążeniu płyty. Stosunek E2/E1 (wskaźnik Io) pozwala ocenić stopień zagęszczenia gruntu.
Kiedy lepiej wybrać płytę dynamiczną zamiast statycznej VSS?
Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. jest idealna do szybkich, bieżących kontroli na dużych powierzchniach, gdzie kluczowy jest czas i niska cena pojedynczego pomiaru. Badanie VSSBadanie płytą statyczną VSS (Vibrating Static Plate) służy do oceny nośności i odkształcalności warstw podbudowy oraz podłoża gruntowego w miejscach realizacji dróg, placów czy fundamentów. Metoda pozwala określić moduły odkształcenia oraz wskaźnik zagęszczenia, co jest kluczowe dla weryfikacji zgodności wykonanych robót ziemnych z założeniami projektowymi. jest konieczne przy odbiorach końcowych wymagających wysokiej precyzji i tam, gdzie normy wprost nakazują wyznaczenie modułów statycznych.
Dlaczego sondowanie CPTU jest uważane za nowoczesną metodę?
Sondowanie CPTU pozwala na pomiar oporów stożka oraz ciśnienia porowego w sposób ciągły, co eliminuje błędy wynikające z punktowego poboru próbek. Jest to metoda niezwykle szybka i dostarczająca bardzo szerokiego spektrum danych o parametrach gruntu w jego naturalnym stanie.
W jakich gruntach stosuje się sondę cylindryczną?
Sonda cylindryczna jest dedykowana przede wszystkim do badania wytrzymałości gruntów spoistych. Pozwala na uzyskanie wiarygodnych danych tam, gdzie grunty wykazują dużą kohezję (spójność).
Jaki wpływ na diagnostykę konstrukcji ma moduł odkształcenia?
Moduł odkształcenia pozwala przewidzieć, jak bardzo grunt ugnie się pod wpływem ciężaru budynku. Jeśli moduł jest zbyt niski, konstrukcja może osiadać nadmiernie lub nierównomiernie, co prowadzi do uszkodzeń elementów żelbetowych.
