Diagnostyka konstrukcji – kompleksowe badania betonu i nośności elementów konstrukcyjnych

Jako kierownik zespołu badań terenowych, oferuję Państwu profesjonalne usługi z zakresu diagnostyki konstrukcji żelbetowych i betonowych. Nasze działania mają na celu precyzyjne określenie stanu technicznego, wytrzymałości na ściskanie oraz nośności takich elementów jak stropy, słupy, belki czy fundamenty. Wykorzystujemy zaawansowaną aparaturę pomiarową, łącząc metody nieniszczące (NDT) z badaniami półniszczącymi, co pozwala na uzyskanie pełnego obrazu kondycji obiektu bez naruszania jego integralności.

Zakres i stosowana metodyka badań

W zależności od potrzeb projektu oraz wymagań normatywnych, stosujemy zróżnicowany zestaw metod badawczych:

• SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów.): Podstawowa metoda nieniszcząca pozwalająca na szybką ocenę jednorodności betonu oraz szacowanie jego wytrzymałości na ściskanie zgodnie z normą PN-EN 12504-2.
• Badanie Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Metoda polegająca na pomiarze wytrzymałości betonu na rozciąganie powierzchniowe. Jest kluczowa przy ocenie przyczepności warstw naprawczych oraz jakości warstwy przypowierzchniowej betonu (norma PN-EN 1542).

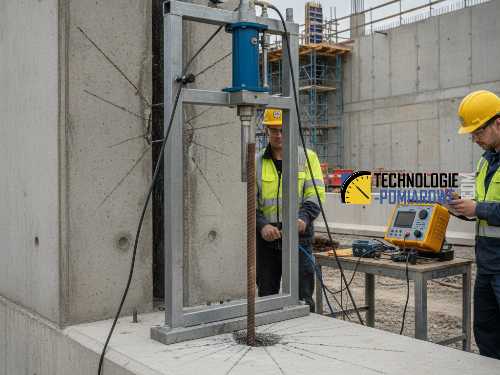

• Badanie Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.: Wysoce miarodajna metoda półniszcząca, polegająca na pomiarze siły potrzebnej do wyrwania zakotwionego elementu. Pozwala na precyzyjne wyznaczenie wytrzymałości betonu in-situ zgodnie z PN-EN 12504-3.
• Metoda ultradźwiękowa: Wykorzystywana do wykrywania wad wewnętrznych, takich jak rysy, kawerny czy rozwarstwienia, a także do oceny głębokości pęknięć i modułu sprężystości (norma PN-EN 12504-4).
• Odwierty rdzeniowe: Pobieranie próbek walcowych do badań laboratoryjnych, stanowiące najbardziej bezpośrednią metodę weryfikacji klasy betonu (norma PN-EN 12504-1).
• Skanowanie zbrojenia: Bezinwazyjna lokalizacja prętów zbrojeniowych, pomiar grubości otuliny oraz szacowanie średnicy zbrojenia przy użyciu nowoczesnych ferrometrów i georadarów.

Porównanie metod diagnostycznych

Przebieg realizacji usługi

Proces diagnostyczny prowadzony przez nasz zespół podzielony jest na cztery kluczowe etapy:

1. Przygotowanie i wizja lokalna: Analiza dokumentacji projektowej, wyznaczenie miejsc badawczych oraz przygotowanie powierzchni (szlifowanie, oczyszczanie).
2. Pomiary terenowe: Wykonanie serii badań wybranymi metodami (np. skanowanie zbrojenia przed wykonaniem odwiertów, aby uniknąć przecięcia prętów).
3. Analiza laboratoryjna i obliczeniowa: Obróbka danych pomiarowych, korelacja wyników metod nieniszczących z wynikami niszczącymi (tworzenie krzywych regresji).
4. Opracowanie raportu: Przygotowanie dokumentacji technicznej zawierającej wnioski i zalecenia.

Normy i profesjonalizm

Wszystkie badania wykonujemy zgodnie z aktualnymi normami polskimi i europejskimi (seria PN-EN 12504, PN-EN 13791). Nasza aparatura posiada aktualne świadectwa wzorcowania, co gwarantuje najwyższą dokładność pomiarową. Jako specjaliści kładziemy nacisk na rzetelność – nie tylko dostarczamy suche dane, ale interpretujemy je w kontekście bezpieczeństwa całej konstrukcji.

Szacowany czas realizacji i raportowanie

Czas realizacji zależy od skali obiektu i zakresu badań:

• Prace terenowe: Zazwyczaj od 1 do 3 dni roboczych.
• Opracowanie wyników: Od 5 do 10 dni roboczych (wliczając czas badań laboratoryjnych dla odwiertów).

Efektem naszej pracy jest szczegółowy raport techniczny w formie cyfrowej (PDF) oraz papierowej. Raport zawiera: mapę punktów badawczych, dokumentację fotograficzną, surowe wyniki pomiarów, analizę statystyczną oraz końcową ocenę wytrzymałości badanych elementów konstrukcyjnych.

Co wchodzi w skład usługi?

• Dojazd zespołu specjalistów na miejsce inwestycji.
• Wykonanie pomiarów przy użyciu certyfikowanego sprzętu.
• Opracowanie wyników przez inżyniera z uprawnieniami.
• Konsultacja techniczna w zakresie interpretacji uzyskanych wyników.
• Zalecenia dotyczące ewentualnych prac naprawczych lub wzmacniających.
