Urządzenie do ultradźwiękowego badania betonu – Zaawansowany defektoskop UPV

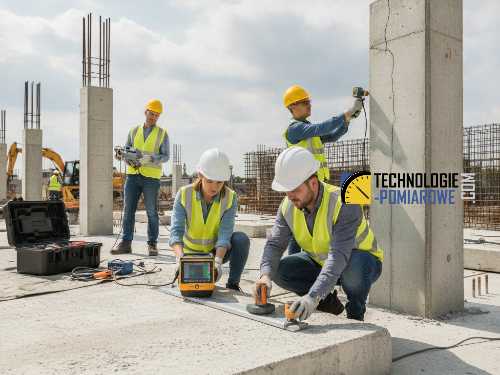

Prezentujemy profesjonalne urządzenie pomiarowe przeznaczone do nieniszczącej diagnostyki struktur betonowych i żelbetowych metodą Ultrasonic Pulse Velocity (UPV). Jako specjaliści w dziedzinie sprzętu pomiarowego, oferujemy rozwiązanie łączące najwyższą precyzję laboratoryjną z wytrzymałością niezbędną podczas diagnostyki betonu i żelbetu in-situ na budowie. Urządzenie pozwala na precyzyjne określenie jednorodności materiału, wykrywanie wad wewnętrznych oraz szacowanie wytrzymałości na ściskanie w połączeniu z metodami sklerometrycznymi.

Zaawansowana technologia pomiarowa

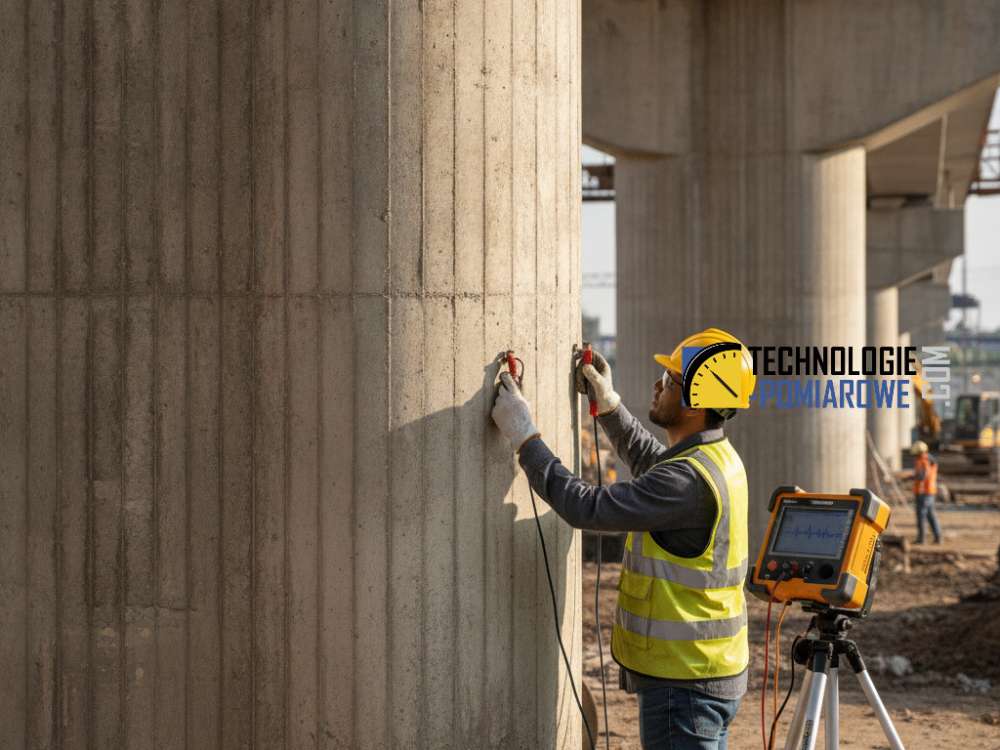

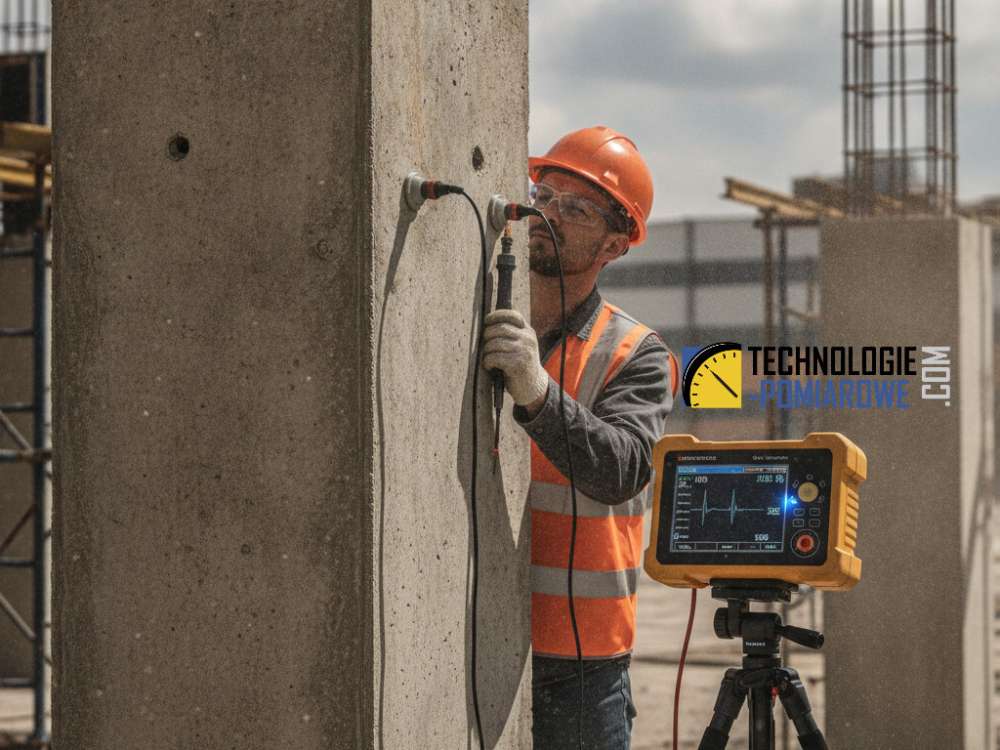

Urządzenie wykorzystuje emisję fal ultradźwiękowych o wysokiej częstotliwości, które przenikając przez strukturę betonu, dostarczają informacji o jego stanie wewnętrznym. W przeciwieństwie do badania sklerometrycznego młotkiem Schmidta, które skupia się na twardości powierzchniowej, metoda ultradźwiękowa pozwala na pełną penetrację przekroju poprzecznego elementu konstrukcyjnego, co jest kluczowe przy wykrywaniu rys, kawern i rozwarstwień.

Parametry techniczne urządzenia

Poniższa tabela przedstawia kluczowe parametry techniczne, które decydują o przewadze naszego urządzenia nad standardowymi rozwiązaniami rynkowymi:

Zgodność z normami i zastosowanie

Urządzenie zostało zaprojektowane w pełnej zgodności z międzynarodowymi standardami badawczymi, co gwarantuje akceptowalność wyników przez nadzór budowlany i jednostki certyfikujące. Sprzęt spełnia wymogi następujących norm:

• EN 12504-4: Badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta w konstrukcjach – Część 4: Oznaczanie prędkości rozchodzenia się impulsów ultradźwiękowych.
• ASTM C597: Standard Test Method for Pulse Velocity Through Concrete.
• ISO 1920-7: Testing of concrete – Part 7: Non-destructive tests on hardened concrete.

Główne obszary zastosowania obejmują:

1. Ocena jednorodności betonu: Wykrywanie stref o obniżonej gęstości lub gorszej jakości wykonania w dużych partiach materiału.
2. Lokalizacja wad wewnętrznych: Wykrywanie pustek powietrznych, kawern oraz pęknięć biegnących wewnątrz konstrukcji.
3. Monitoring procesu wiązania: Badanie przyrostu sztywności i wytrzymałości betonu we wczesnej fazie dojrzewania.
4. Estymacja wytrzymałości metodą kombinowaną (SONREB): Łączenie wyników prędkości fali ultradźwiękowej z liczbą odbicia uzyskaną poprzez badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. w celu uzyskania najdokładniejszej korelacji z rzeczywistą wytrzymałością na ściskanie.

Przewagi nad konkurencyjnymi rozwiązaniami

Wybór naszego urządzenia do metody ultradźwiękowej badania betonu to inwestycja w najwyższą jakość diagnostyki. Nasz sprzęt wyróżnia się na tle konkurencji dzięki:

• Funkcji wizualizacji fali (A-scan): Umożliwia operatorowi manualne korygowanie punktu pierwszego wejścia fali, co eliminuje błędy pomiarowe wynikające z zakłóceń tła.
• Automatycznej kompensacji wpływu zbrojenia: Zaawansowane algorytmy korygują prędkość impulsu, jeśli przechodzi on w pobliżu prętów stalowych (zalecana współpraca z detektorem zbrojenia).
• Wysokiej energii impulsu: Możliwość generowania impulsu o napięciu 1000V pozwala na badanie elementów o grubości dochodzącej do kilku metrów.
• Wytrzymałej obudowie: Stopień ochrony IP65 zapewnia bezawaryjną pracę w trudnych warunkach placu budowy, przy dużym zapyleniu i wilgotności.

Dzięki integracji z nowoczesnym oprogramowaniem analitycznym, użytkownik ma możliwość generowania profesjonalnych raportów bezpośrednio po zakończeniu pomiarów terenowych, co znacząco przyspiesza proces diagnostyki betonu i żelbetu.
