Kompleksowy system obejmujący odwierty rdzeniowe i badanie na prasie stanowi najwyższy standard w hierarchii metod diagnostycznych konstrukcji żelbetowych. W przeciwieństwie do metod nieniszczących (NDT), takich jak sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. czy ultradźwiękiNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. , metoda niszcząca oparta na poborze rdzeni dostarcza bezpośrednich informacji o rzeczywistej wytrzymałości betonu, będąc ostatecznym punktem odniesienia w sporach budowlanych oraz ekspertyzach technicznych.

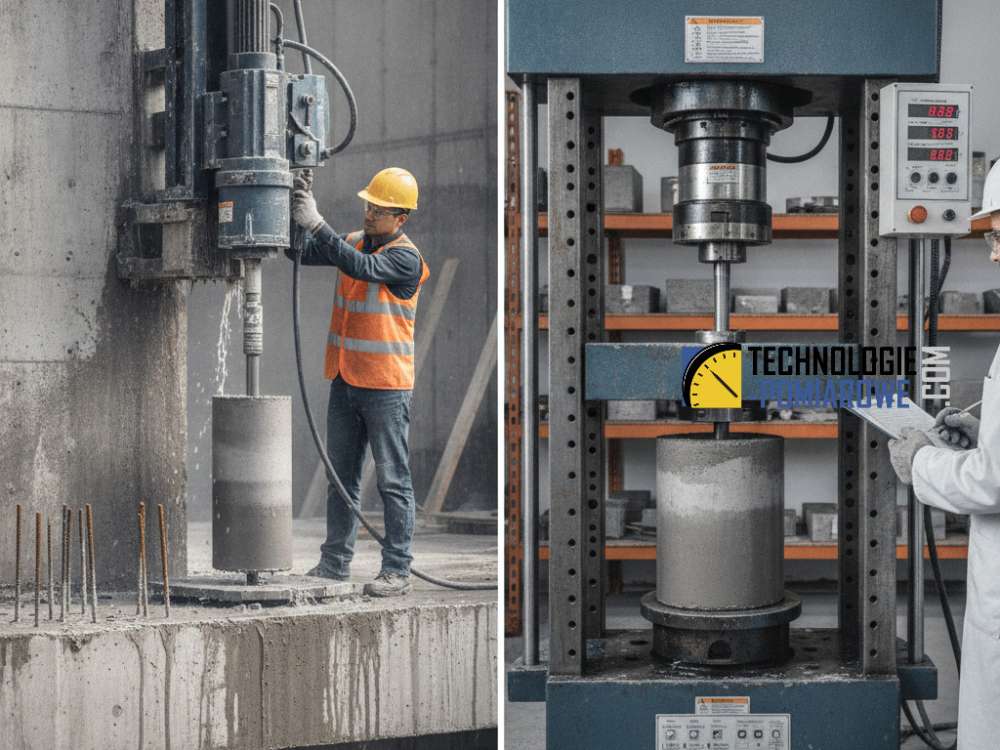

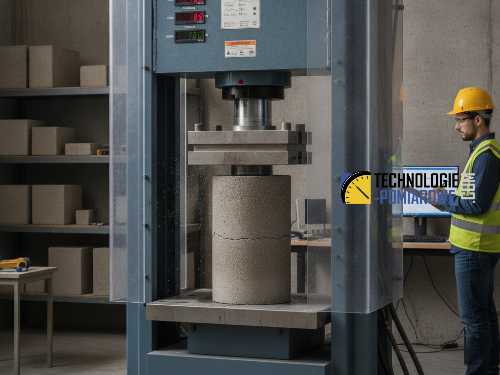

Zestaw urządzeń dedykowany tej procedurze składa się z precyzyjnej wiertnicy rdzeniowej z osprzętem diamentowym oraz stacjonarnej prasy hydraulicznej klasy 1. zgodnie z normą PN-EN 12390-4. Rozwiązanie to pozwala na pełną weryfikację parametrów materiałowych zgodnie z wymogami PN-EN 12390-3, co jest kluczowe dla potwierdzenia bezpieczeństwa konstrukcji.
Parametry techniczne i zakres operacyjny
Wydajność i precyzja badania zależą od parametrów technicznych obu komponentów systemu. Poniższa tabela przedstawia kluczowe specyfikacje urządzeń wchodzących w skład zestawu diagnostycznego:
| Parametr | Wiertnica rdzeniowa (pobór) | Prasa hydrauliczna (badanie) |
|---|---|---|
| Zakres średnic / Siła nacisku | 25 mm – 250 mm | do 2000 kN / 3000 kN |
| Prędkość obrotowa / Tempo obciążania | Regulowana (3-biegowa) | 0,6 ± 0,2 MPa/s (sterowanie automatyczne) |
| Klasa dokładności | Stabilność osiowa < 0,1 mm | Klasa 1 wg PN-EN ISO 7500-1 |
| Zasilanie | Elektryczne (230V/400V) lub spalinowe | Elektrohydrauliczne 400V |
Zgodność z normami i procedury badawcze
Zastosowanie profesjonalnego zestawu do odwiertów i badań wytrzymałościowych gwarantuje pełną zgodność z europejskimi standardami jakości. System wspiera realizację procesów opisanych w:
- PN-EN 12504-1: Wytyczne dotyczące pobierania, przeglądu i badania próbek rdzeniowych na ściskanie.

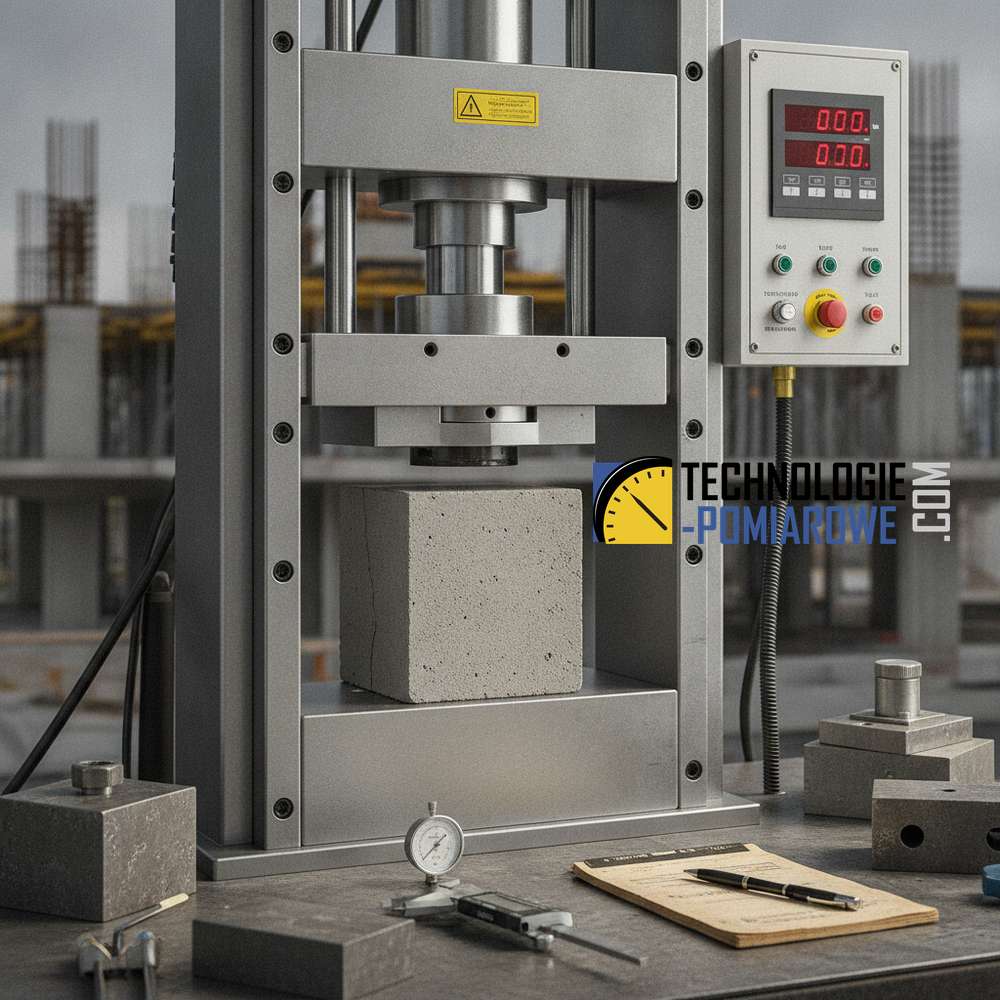

- PN-EN 12390-3: Metodyka oznaczania wytrzymałości na ściskanie próbek do badań, co stanowi bezpośrednie uzupełnienie dla kompletnego przeglądu norm badania betonu.
- PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w prefabrykowanych wyrobach betonowych.
Zastosowanie w terenie i diagnostyka konstrukcji
Procedura odwiertów rdzeniowych jest niezbędna w sytuacjach, gdy wyniki uzyskane metodami nieniszczącymi budzą wątpliwości lub gdy zachodzi potrzeba precyzyjnego określenia parametrów betonu w obiektach historycznych i mostowych. Główne obszary zastosowania to:
- Weryfikacja jakości betonu: W przypadku otrzymania zaniżonych wyników z badań próbek kontrolnych (kostek) pobranych podczas betonowania.
- Ekspertyzy techniczne: Określenie realnej nośności elementów przy zmianie przeznaczenia obiektu lub po wystąpieniu zdarzeń losowych (pożary, tąpnięcia).
- Kalibracja metod NDT: Tworzenie krzywych korelacyjnych dla młotków Schmidta, co znacząco podnosi dokładność badań nieniszczących na dużej powierzchni.
Przewagi nad konkurencyjnymi rozwiązaniami
Wybór profesjonalnego systemu do odwiertów i badania na prasie oferuje wymierne korzyści technologiczne, które eliminują błędy pomiarowe charakterystyczne dla tańszych zamienników:
- Stabilność statywu wiertnicy: Minimalizuje ryzyko powstania mikropęknięć w rdzeniu podczas poboru, co mogłoby zafałszować wynik badania na prasie nawet o 20%.
- Automatyczny cykl obciążania: Prasy wyposażone w sterowniki mikroprocesorowe eliminują błąd ludzki, utrzymując stały przyrost naprężeń zgodnie z PN-EN 12390-3.
- Wszechstronność: Możliwość badania nie tylko wytrzymałości na ściskanie, ale również modułu sprężystości oraz gęstości objętościowej betonu.
- Kompletność danych: Dzięki badaniu rdzeni uzyskuje się wgląd w strukturę wewnętrzną materiału, stopień karbonatyzacji oraz rozmieszczenie zbrojenia w miejscu pobrania.
Podsumowując: Inwestycja w zaawansowany sprzęt do odwiertów rdzeniowych i badania na prasie hydraulicznej to fundament rzetelnej diagnostyki. W kontekście nowoczesnego budownictwa, gdzie bezpieczeństwo i trwałość są priorytetem, metoda ta pozostaje jedynym w pełni wiarygodnym sposobem na weryfikację klasy betonu w gotowej konstrukcji.
