Analiza nośności podłoża pod inwestycję

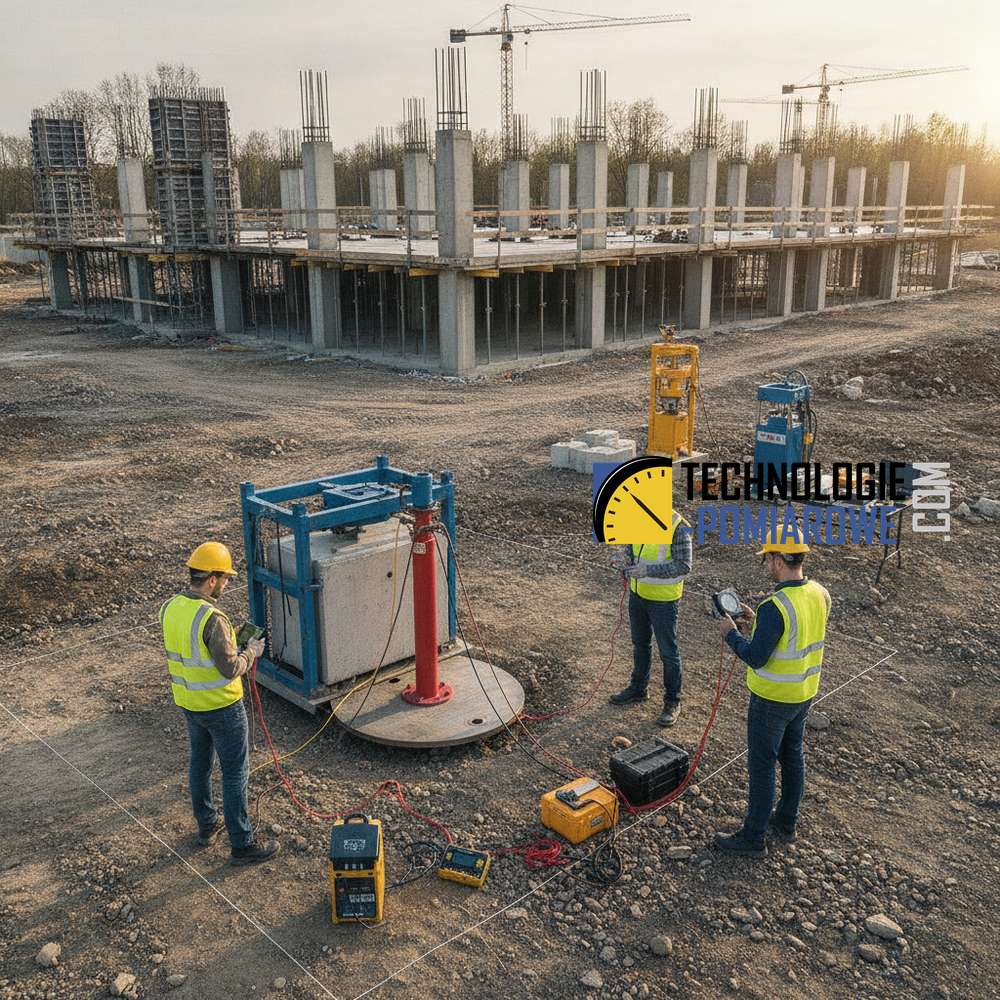

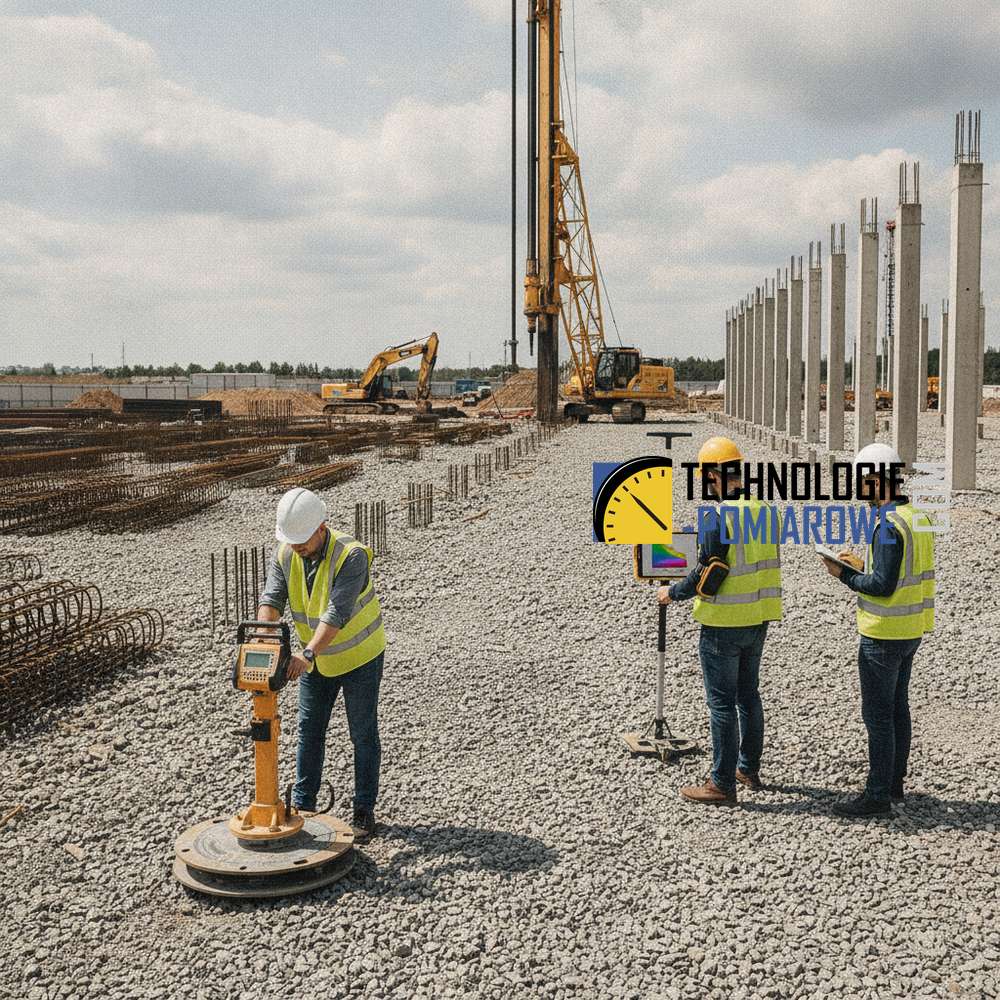

Problem: Nowa inwestycja - czy podłoże gruntowe wytrzyma obciążenie budynku?

Z punktu widzenia inżyniera diagnostyki budowlanej i eksperta NDT, fundamentem (dosłownie i w przenośni) każdej bezpiecznej konstrukcji jest stabilne podłoże. Problem niedostatecznej nośności gruntu lub błędnej interpretacji parametrów geotechnicznych objawia się najczęściej w momencie, gdy konstrukcja betonowa zaczyna przejmować projektowane obciążenia stałe i zmienne. Brak korelacji między sztywnością podłoża a sztywnością elementów żelbetowych prowadzi do osiadań nierównomiernych, które generują w betonie naprężenia rozciągające przekraczające jego wytrzymałość na rozciąganie przy zginaniu.

Potencjalne przyczyny problemów z nośnością i ich wpływ na beton

Przyczyny niewystarczającej nośności podłoża pod nową inwestycją mogą być wielorakie, a ich skutki dla diagnostyki konstrukcji betonowej są kluczowe:

Niejednorodność warstw gruntu: Występowanie soczewek gruntów słabonośnych (torfy, namuły) pod częścią fundamentu.
Błędy w zagęszczeniu podbudowy: Niewłaściwy wskaźnik zagęszczenia (I_s) pod płytami posadzkowymi i fundamentowymi.
Zmiana warunków wodno-gruntowych: Podniesienie poziomu zwierciadła wody gruntowej, co drastycznie obniża parametry wytrzymałościowe gruntów niespoistych.
Dynamiczne oddziaływania zewnętrzne: Wibracje z sąsiednich placów budowy lub szlaków komunikacyjnych, powodujące dogęszczanie się gruntu pod obciążonym fundamentem.

Metody diagnostyczne w ocenie interakcji konstrukcja-podłoże

Jako inżynierowie diagnostyki, w sytuacji podejrzenia problemów z nośnością, musimy przeprowadzić dwutorowe badania: diagnostykę samego podłoża oraz ocenę stanu technicznego wzniesionej konstrukcji betonowej za pomocą metod NDT (Non-Destructive Testing).

Metoda Badawcza	Zastosowanie w diagnostyce	Parametry wyjściowe

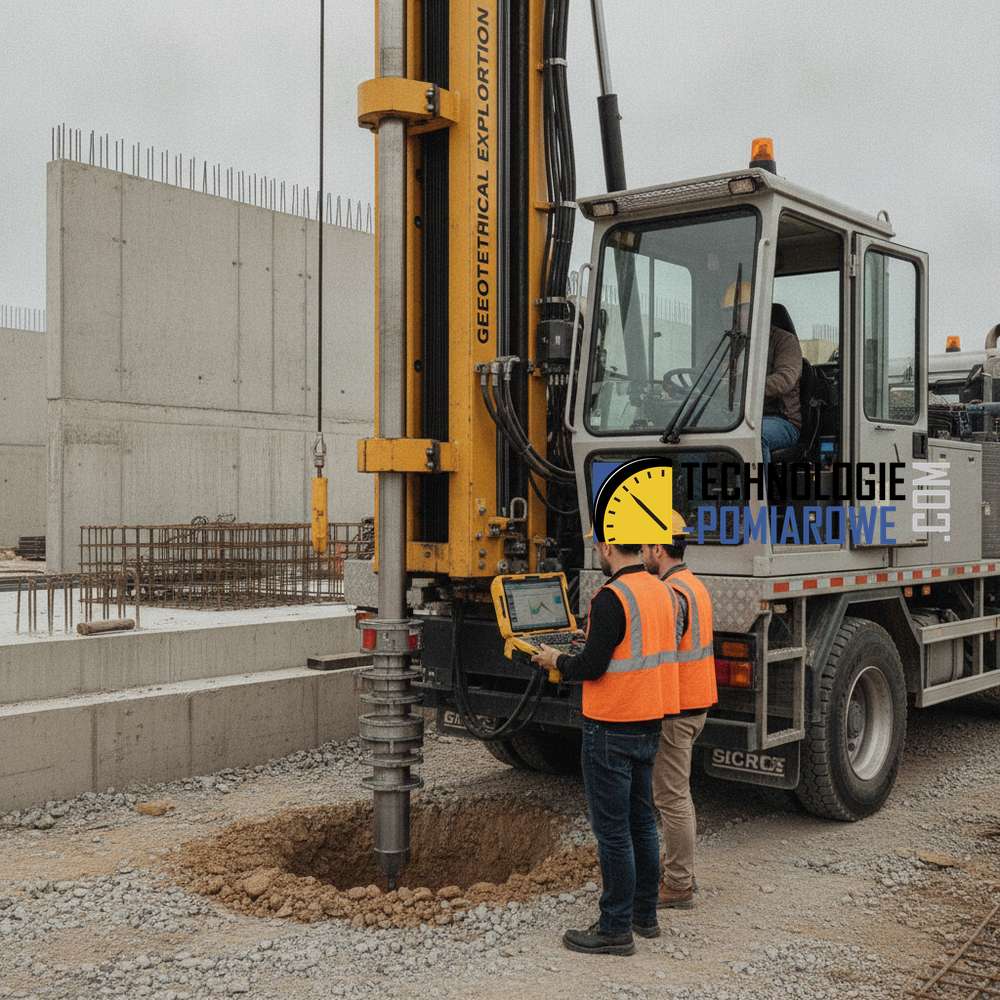

Sondowanie CPT/CPTU	Dokładne określenie profilu litologicznego i parametrów wytrzymałościowych gruntu in-situ.	Opór stożka (q_c), tarcie pobocznicy (f_s).

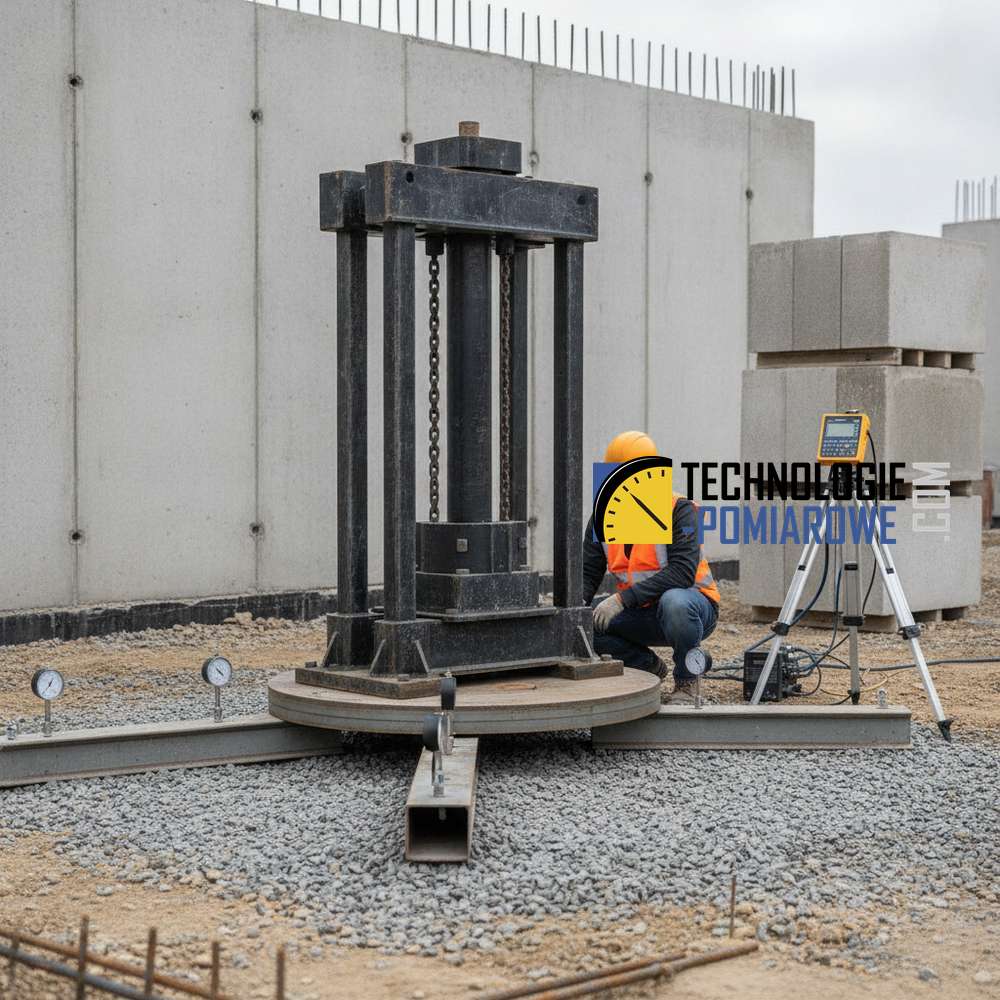

Badanie VSSBadanie płytą statyczną VSS (Vibrating Static Plate) służy do oceny nośności i odkształcalności warstw podbudowy oraz podłoża gruntowego w miejscach realizacji dróg, placów czy fundamentów. Metoda pozwala określić moduły odkształcenia oraz wskaźnik zagęszczenia, co jest kluczowe dla weryfikacji zgodności wykonanych robót ziemnych z założeniami projektowymi. (Płyta statyczna)	Pomiar modułów odkształcenia podłoża pod posadzki i fundamenty.	Moduł pierwotny (E₁), wtórny (E₂) oraz wskaźnik odkształcenia (I₀).
SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.)	Ocena jednorodności betonu fundamentowego i oszacowanie jego wytrzymałości na ściskanie.	Liczba odbicia (L), przybliżona klasa betonuKlasa betonu określa jego wytrzymałość na ściskanie i jest kluczowym parametrem przy projektowaniu i wznoszeniu konstrukcji budowlanych. Oznaczenia klas betonu ewoluowały na przestrzeni lat, dlatego warto znać zarówno starsze, jak i aktualne normy..
Metoda ultradźwiękowaNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. (UPV)	Wykrywanie wewnętrznych spękań, kawern i nieciągłości w betonie spowodowanych osiadaniem.	Prędkość przejścia fali (km/s), lokalizacja defektów.
Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) / Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.	Badanie wytrzymałości przypowierzchniowej betonu (pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)) lub wyrywanie kotew (pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.) w celu weryfikacji nośności złączy.	Wytrzymałość na rozrywanie (MPa).

Normy i wytyczne techniczne

Wszelkie prace diagnostyczne muszą być prowadzone w oparciu o aktualne standardy inżynierskie, aby wyniki mogły stanowić podstawę do ewentualnych roszczeń lub projektów wzmocnień:

Eurokod 7 (PN-EN 1997): Projektowanie geotechniczne - fundament dla oceny nośności podłoża.
Eurokod 2 (PN-EN 1992): Projektowanie konstrukcji z betonu - dopuszczalne szerokości rozwarcia rys.
PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w prefabrykowanych wyrobach betonowych.
PN-EN 12504-2: Badania betonu w konstrukcjach (Badania nieniszczące - oznaczanie liczby odbicia).

Ryzyka związane z ignorowaniem problemu

Zignorowanie sygnałów świadczących o niedostatecznej nośności podłoża (takich jak rysy włoskowate na ścianach fundamentowych czy spękania posadzek przemysłowych) niesie ze sobą poważne konsekwencje:

Awaria budowlana: Przekroczenie Stanu Granicznego Nośności (SGN), co może prowadzić do katastrofy budowlanej.
Utrata walorów użytkowych: Przekroczenie Stanu Granicznego Użytkowalności (SGU) - trudności w montażu maszyn, nieszczelność izolacji przeciwwodnych, pękanie instalacji podposadzkowych.
Koszty naprawy: Koszt wzmocnienia podłoża (np. poprzez iniekcjeIzolacja iniekcyjna to technika hydroizolacji polegająca na wprowadzeniu pod ciśnieniem lub grawitacyjnie specjalnych preparatów w głąb muru. Jej celem jest stworzenie wewnątrz przegrody trwałej bariery, która zatrzyma kapilarne podciąganie wilgoci i zablokuje przecieki. geopolimerowe lub palowanie) po wzniesieniu konstrukcji jest kilkukrotnie wyższy niż profilaktyczne badanie płytą dynamiczną czy VSS na etapie stanu zero.
Degradacja zbrojenia: Szerokie rysy w betonie (powyżej 0,3 mm) otwierają drogę dla chlorków i dwutlenku węgla, co inicjuje szybką korozję zbrojenia i drastycznie obniża trwałość budynku.

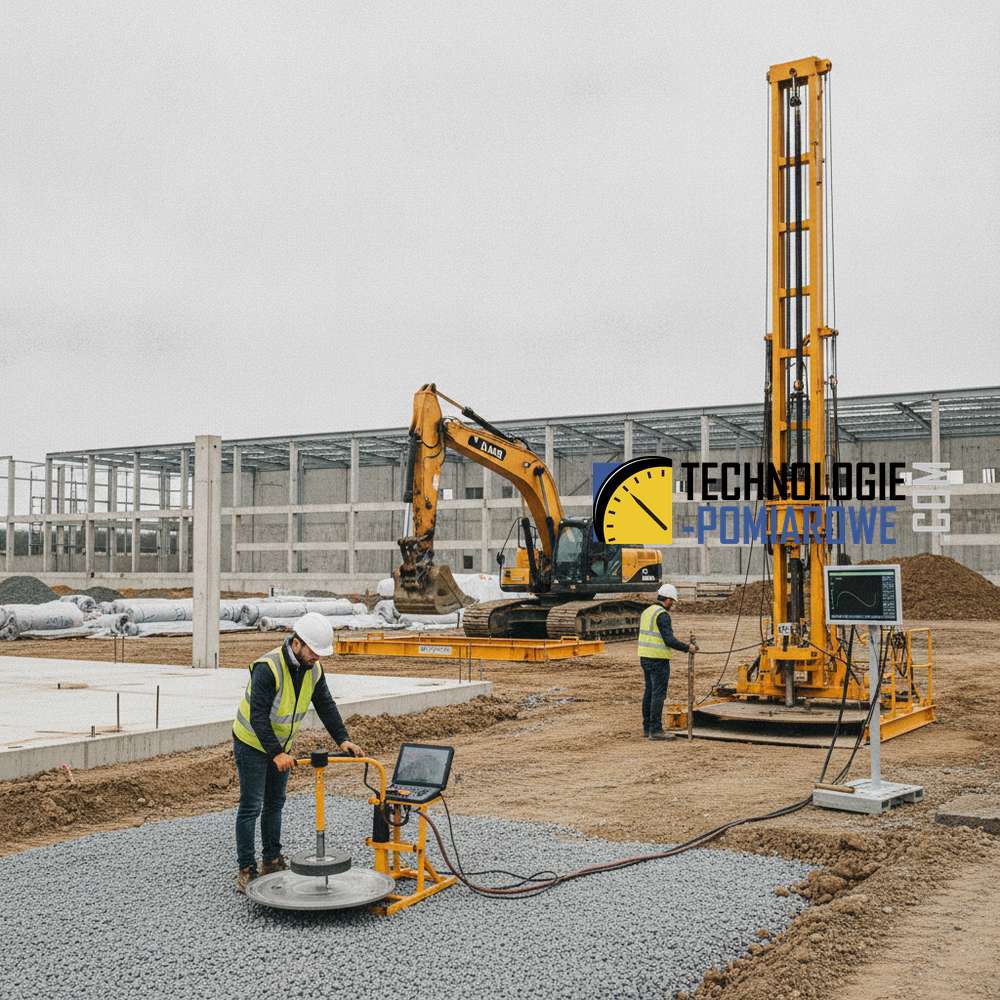

Podsumowując, rzetelna diagnostyka podłoża przy użyciu sondowań CPT oraz płyty VSS, w połączeniu z kontrolą jakości betonu metodami NDT, to jedyna droga do zapewnienia bezpieczeństwa i uniknięcia kosztownych błędów na nowej inwestycji.
