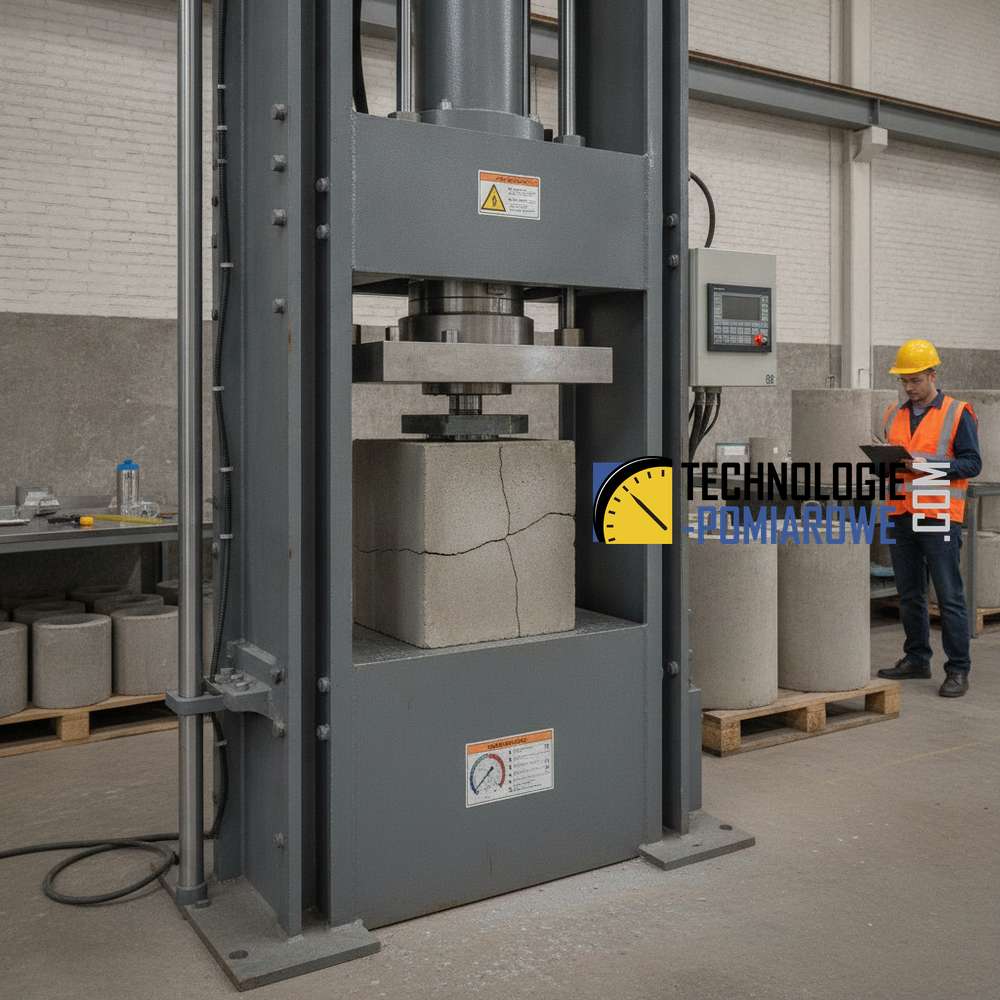

Badanie próbek betonu na prasie hydraulicznej — rzeczywista wytrzymałość na ściskanie
Wytrzymałość na ściskanie jest najważniejszym parametrem technicznym, który determinuje bezpieczeństwo, trwałość i nośność każdej konstrukcji żelbetowej. W diagnostyce inżynierskiej badanie próbek betonowych na prasie hydraulicznej stanowi procedurę ostateczną i najbardziej miarodajną. Podczas gdy metody nieniszczące (NDT), takie jak sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. czy badania ultradźwiękowe, dostarczają danych korelacyjnych, badanie niszczące pozwala na bezpośrednie określenie fizycznej granicy wytrzymałości materiału.
Podstawy normowe: PN-EN 12390-3 i PN-EN 12504-1
Proces wyznaczania wytrzymałości na ściskanie jest ściśle regulowany przez europejskie normy techniczne, co zapewnia powtarzalność i porównywalność wyników:
- PN-EN 12390-3: Norma ta określa szczegółową metodę badania wytrzymałości na ściskanie próbek do badań stwardniałego betonu. Definiuje ona wymagania dotyczące maszyn wytrzymałościowych (pras), sposób obciążania oraz procedurę obliczeniową.
- PN-EN 12504-1: Skupia się na pobieraniu, oględzinach i badaniu na ściskanie odwiertów rdzeniowych. Jest to kluczowa norma w diagnostyce istniejących obiektów, gdzie nie dysponujemy próbkami kontrolnymi przygotowanymi podczas betonowania.
- PN-EN 13791: Norma dotycząca oceny wytrzymałości betonu na ściskanie w konstrukcjach i wyrobach prefabrykowanych, która pozwala na interpretację wyników z odwiertów i odniesienie ich do klas wytrzymałości określonych w normie PN-EN 206.
Metodyka badawcza: Od pobrania do zniszczenia
Proces diagnostyczny z wykorzystaniem prasy hydraulicznej składa się z kilku krytycznych etapów, z których każdy ma bezpośredni wpływ na wynik końcowy:
- Pobieranie próbek: W przypadku diagnostyki konstrukcji wykonuje się odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. . Jest to metoda niszcząca, wymagająca precyzyjnego wyznaczenia miejsc poboru (z pominięciem zbrojenia głównego przy użyciu aparatury pachometrycznej).
- Przygotowanie powierzchni: Próbka musi mieć idealnie płaskie i równoległe powierzchnie dociskowe. Stosuje się tu szlifowanie lub przykrywanie (kapowanie) specjalnymi zaprawami siarkowymi lub cementowymi o wysokiej wytrzymałości. Każda nierówność powoduje lokalną koncentrację naprężeń i zaniżenie wyniku.
- Badanie właściwe na prasie: Próbka jest umieszczana osiowo w prasie. Obciążenie jest narastające w sposób ciągły, ze stałą prędkością (zazwyczaj od 0,2 do 1,0 MPa/s), aż do momentu zniszczenia próbki.
- Analiza modelu zniszczenia: Inżynier ocenia, czy zniszczenie nastąpiło w sposób prawidłowy (symetryczny). Nieprawidłowe pęknięcia mogą sugerować błędy w przygotowaniu próbki lub niewspółosiowość prasy.
Zastosowanie w diagnostyce: Problem "słabego betonu"

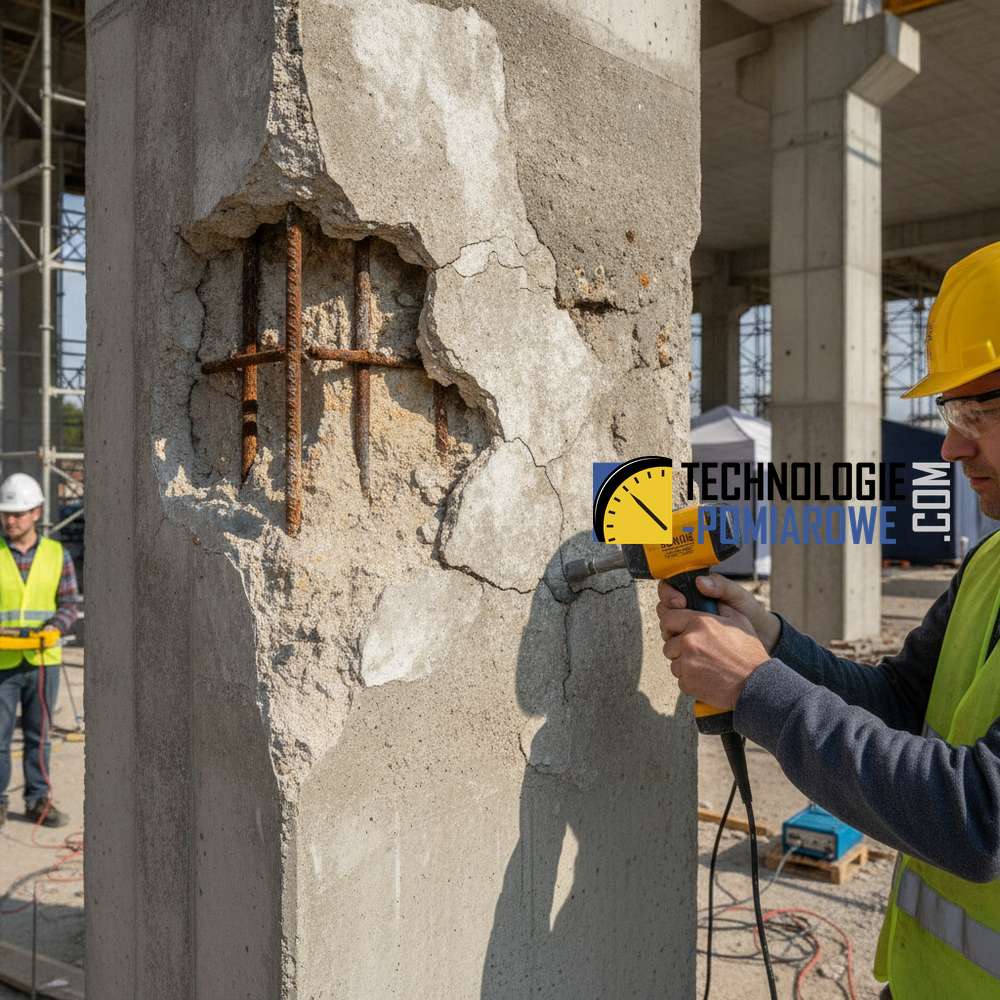

Badanie na prasie jest niezbędne w sytuacjach, gdy obserwujemy zjawisko takie jak kruchy i łuszczący się beton. Wierzchnia warstwa może wykazywać niską jakość ze względu na błędy pielęgnacyjne lub karbonatyzację, co sprawia, że młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. daje zaniżone lub niejednoznaczne wyniki. Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. i badanie na prasie pozwalają zajrzeć w głąb struktury materiału i zweryfikować, czy problem dotyczy tylko otuliny, czy całego przekroju elementu konstrukcyjnego.
| Parametr porównawczy | Metody nieniszczące (NDT) | Badanie niszczące (Prasa) |
|---|---|---|
| Dokładność | Szacunkowa (korelacyjna) | Wysoka (rzeczywista) |
| Reprezentatywność | Głównie warstwa przypowierzchniowa | Pełny przekrój rdzenia |
| Czas realizacji | Bardzo szybki | Wymaga przygotowania próbek |
| Wymagana norma | PN-EN 12504-2 | PN-EN 12390-3 / PN-EN 12504-1 |
| Koszt jednostkowy | Niski | Wyższy (wymaga specjalistycznego sprzętu) |
Dobre praktyki diagnostyczne
Aby badanie na prasie hydraulicznej było rzetelnym fundamentem do dalszych obliczeń statycznych, należy przestrzegać następujących zasad:
- Weryfikacja geometrii: Średnica rdzenia powinna być co najmniej 3-krotnie większa niż maksymalny wymiar ziarna kruszywa w betonie.
- Korekta wyniku: Wytrzymałość uzyskana na próbkach rdzeniowych (walcowych) musi zostać przeliczona na wytrzymałość kostkową (fck,cube) lub walcową (fck,cyl) zgodnie z tabelami przejścia zawartymi w normie PN-EN 13791.
- Dokumentacja: Każde badanie powinno kończyć się protokołem zawierającym informację o gęstości betonu, wilgotności próbki w chwili badania oraz szczegółowym opisie modelu zniszczenia.
- Kalibracja prasy: Urządzenie musi posiadać aktualne świadectwo wzorcowania, co gwarantuje, że siła nacisku mierzona przez czujniki odpowiada rzeczywistości.
Podsumowując, badanie próbek betonu na prasie hydraulicznej to najpewniejsza droga do poznania prawdy o stanie konstrukcji. Stanowi ono kluczowy etap weryfikacji jakości i trwałości, szczególnie w przypadku obiektów starszych, uszkodzonych lub przy podejrzeniu dostawy betonu o parametrach niższych niż deklarowane przez producenta.
