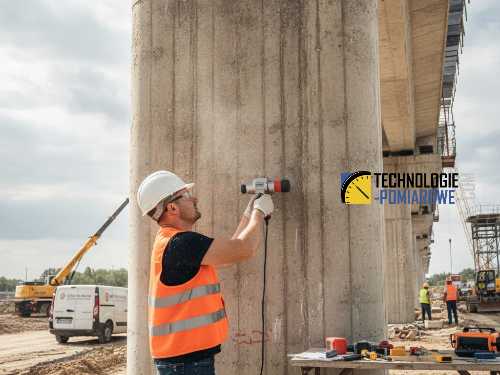

SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. – kompleksowa diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. metodą nieniszczącą

SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , powszechnie znana jako metoda młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy., stanowi fundament współczesnej diagnostyki konstrukcji żelbetowych typu in-situ. Jest to metoda nieniszcząca (NDT – Non-Destructive Testing), która pozwala na szybką i precyzyjną ocenę twardości powierzchniowej betonu, co z kolei umożliwia oszacowanie jego wytrzymałości na ściskanie oraz badanie jednorodności struktury w całym obiekcie.

W profesjonalnej praktyce inżynierskiej sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. jest ceniona za mobilność oraz możliwość przeprowadzenia dużej liczby pomiarów w krótkim czasie, co jest kluczowe podczas diagnostyki betonu i żelbetu in-situ na budowie. Dzięki zastosowaniu odpowiednich korelacji, wyniki sklerometryczne stanowią bazę do oceny bezpieczeństwa konstrukcji.

Zasada działania i fizyka pomiaru

Metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. opiera się na pomiarze energii odbicia masowego bijaka od powierzchni badanego materiału. Urządzenie pomiarowe – młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. – wykorzystuje energię sprężystości. Proces pomiarowy przebiega w następujących etapach:

1. Napięcie sprężyny uderzeniowej poprzez docisk trzpienia do powierzchni betonu.
2. Zwolenie mechanizmu i uderzenie bijaka w trzpień.
3. Odbicie bijaka, którego wysokość (zakres) jest mierzona na skali urządzenia jako tzw. liczba odbicia (Lub wartość R).

Wartość ta jest bezpośrednio skorelowana z twardością dynamiczną betonu. Im twardszy i bardziej wytrzymały materiał, tym wyższa wartość liczby odbicia.

Normy techniczne i standardy badawcze

Prawidłowe przeprowadzenie badania sklerometrycznego oraz interpretacja wyników muszą odbywać się w ścisłym oparciu o aktualne normy techniczne. Do najważniejszych dokumentów należą:

• PN-EN 12504-2: Badania betonu w konstrukcjach -- Część 2: Badanie nieniszczące -- Oznaczanie liczby odbicia.
• PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w prefabrykowanych wyrobach betonowych.

Norma PN-EN 13791 jest szczególnie istotna, ponieważ definiuje procedury łączenia metod nieniszczących z badaniami niszczącymi (odwierty rdzeniowe), co pozwala na wyznaczenie specyficznej krzywej korelacji dla danej konstrukcji.

Rodzaje młotków Schmidta i ich zastosowanie

W zależności od rodzaju konstrukcji oraz przewidywanej klasy betonu, stosuje się różne typy urządzeń. Poniższa tabela przedstawia charakterystykę najczęściej wykorzystywanych modeli:

Czynniki wpływające na wynik badania

Interpretacja wyników sklerometrycznych wymaga wiedzy eksperckiej, ponieważ na liczbę odbicia wpływa szereg czynników niezwiązanych bezpośrednio z wytrzymałością rdzenia betonowego:

• Wilgotność powierzchniowa: Beton nasycony wodą wykazuje niższe liczby odbicia niż beton suchy (nawet o 20%).
• Karbonatyzacja: Proces twardnienia powierzchniowego w wyniku reakcji z CO2 sztucznie zawyża wynik. Wymagane jest sprawdzenie głębokości karbonatyzacji testem fenoloftaleinowym.
• Rodzaj kruszywa: Kruszywa twarde (np. granit, bazalt) dają wyższe wyniki niż kruszywa miękkie (np. wapień).
• Stan powierzchni: Powierzchnia musi być gładka i wolna od raków. Miejsca chropowate należy przeszlifować kamieniem karborundowym.
• Bliskość zbrojenia: Uderzenie bezpośrednio nad prętem zbrojeniowym (płytko otulonym) zawyża wynik. Przed badaniem zaleca się lokalizację zbrojenia pachometrem.

Dobre praktyki diagnostyczne – przebieg badania

Aby badanie wytrzymałości betonu młotkiem Schmidta było rzetelne, należy przestrzegać ściśle określonej procedury:

1. Wybór obszarów badawczych: Wyznaczenie pól o wymiarach ok. 20x20 cm.
2. Przygotowanie podłoża: Usunięcie warstw malarskich, tynków i zeszlifowanie nierówności.
3. Wykonanie serii uderzeń: Zgodnie z normą, należy wykonać co najmniej 9 pomiarów w jednym polu badawczym, zachowując odstępy min. 25 mm między punktami uderzeń.
4. Weryfikacja statystyczna: Obliczenie mediany lub średniej oraz odrzucenie wyników rażąco odbiegających od normy.
5. Korelacja: Przeliczenie liczby odbicia na wytrzymałość w MPa przy użyciu krzywych wzorcowych producenta lub, co jest zalecane, krzywej doświadczalnej ustalonej na podstawie odwiertów.

Dlaczego warto zlecić profesjonalne badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ?

Choć młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. jest urządzeniem łatwo dostępnym, poprawna diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. i żelbetu in-situ wymaga doświadczenia w interpretacji zmiennych środowiskowych. Samodzielne odczytywanie wartości z wykresów na obudowie urządzenia często prowadzi do błędnych wniosków o stanie technicznym obiektu.

Profesjonalna usługa diagnostyczna gwarantuje:

• Zastosowanie wzorcowanych i kalibrowanych urządzeń.
• Uwzględnienie poprawek na kierunek uderzenia (kąt nachylenia młotka).
• Możliwość wykonania kompleksowej oceny zgodnie z procedurą badania wytrzymałości betonu in-situ, łączącej metody nieniszczące z niszczącymi, co daje najwyższą pewność diagnostyczną.

Podsumowując, sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. to niezastąpione narzędzie w rękach inżyniera, pozwalające na efektywne monitorowanie jakości betonu na każdym etapie cyklu życia konstrukcji – od odbiorów na budowie, po okresowe przeglądy techniczne obiektów wieloletnich.
