Badanie PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. — sprawdź wytrzymałość kotew przed modernizacją konstrukcji

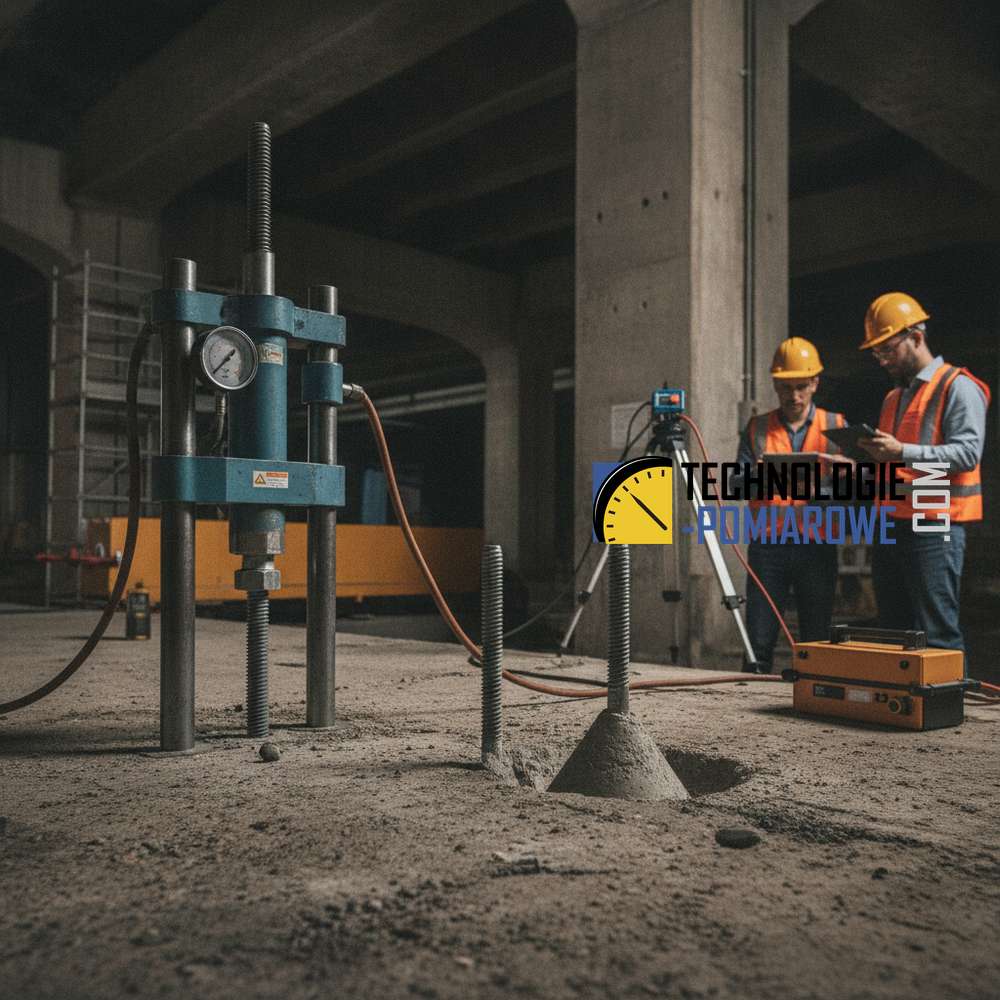

W dobie intensywnej modernizacji substancji budowlanej, adaptacji starych obiektów przemysłowych na cele biurowe czy wzmacniania istniejących ustrojów nośnych, kluczowym wyzwaniem dla inżynierów staje się diagnostyka połączeń. Jak wynika z praktyki inżynierskiej, niewiadoma nośność zamocowań w starym betonie stanowi jedno z największych ryzyk procesów inwestycyjnych, mogące prowadzić nawet do katastrofy budowlanej. Rozwiązaniem pozwalającym na precyzyjne określenie parametrów mechanicznych połączenia jest badanie metodą PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych..

Czym jest badanie PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. i dlaczego jest kluczowe?

Badanie PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. (metoda wyrywania) to nieniszcząca lub półniszcząca metoda diagnostyczna, której celem jest wyznaczenie siły potrzebnej do wyrwania metalowego elementu (kotwy, dybla lub specjalnego sworznia) osadzonego w betonie. Wyróżniamy dwa główne warianty tego badania:

• Metoda wbudowana: Stosowana w nowo wznoszonych konstrukcjach, gdzie elementy do wyrywania umieszcza się w szalunku przed betonowaniem (zgodnie z normą PN-EN 12504-3).
• Metoda instalowana (post-installed): Kluczowa z punktu widzenia modernizacji, polegająca na badaniu kotew (chemicznych lub mechanicznych) osadzonych w istniejącej, często wieloletniej strukturze betonowej.

Zastosowanie tej metody pozwala na bezpośrednią weryfikację nośności zamocowań w warunkach in-situ, eliminując niepewność wynikającą ze starzenia się materiałów, korozji czy niskiej klasy betonu, która w starej dokumentacji mogła być zawyżona.

Problem: Kotwy chemiczne w pękającym betonie

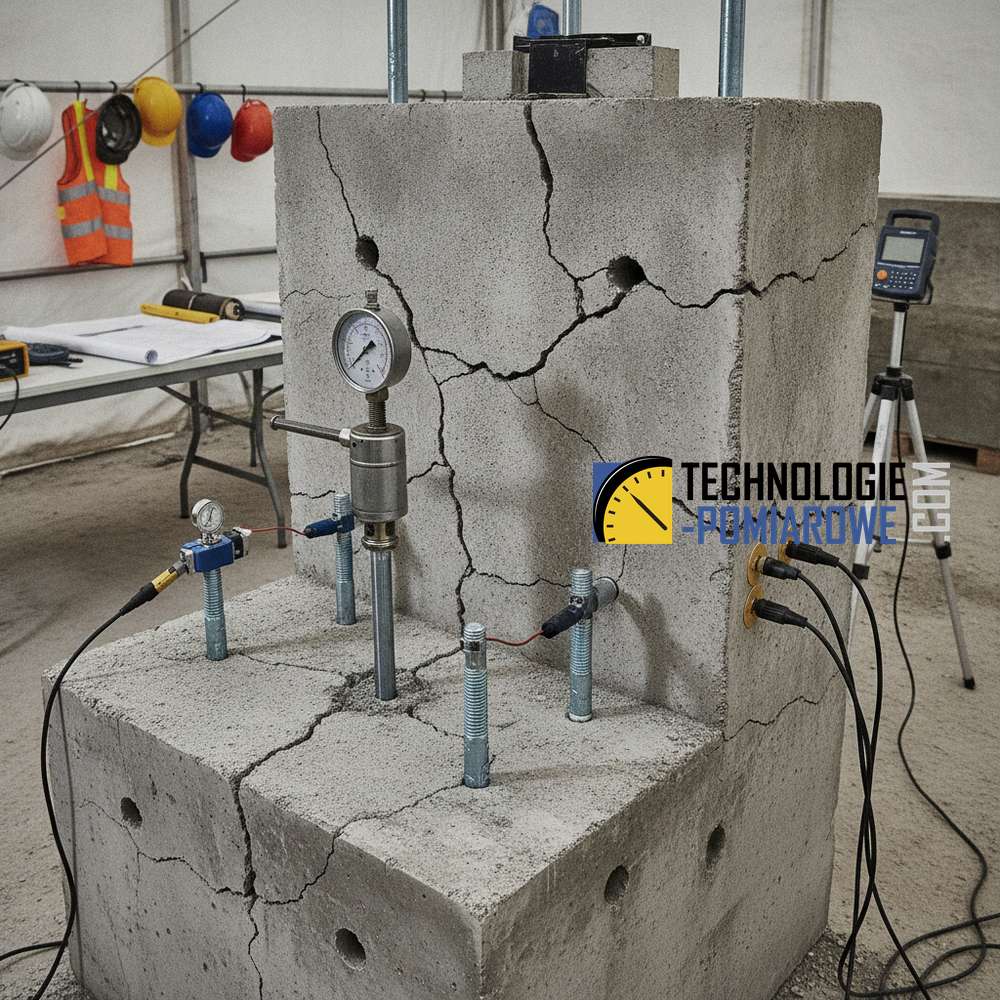

Szczególnym wyzwaniem diagnostycznym jest praca kotew w betonie zarysowanym. W strefach rozciąganych konstrukcji żelbetowych pojawianie się mikropęknięć jest zjawiskiem naturalnym, jednak dla systemów zamocowań stanowi ono istotne zagrożenie. Rysa przechodząca przez oś kotwy chemicznej drastycznie obniża jej przyczepność, co może prowadzić do nagłego wysunięcia elementu. Badanie PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. wykonywane na obiekcie pozwala sprawdzić, czy dobrany system kotwienia zachowuje wymaganą nośność w rzeczywistych warunkach pracy konstrukcji, uwzględniając jej stan zarysowania.

Normy techniczne i wytyczne projektowe

Prawidłowo przeprowadzona diagnostyka musi opierać się na uznanych standardach technicznych. W procesie badania PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. najczęściej przywołuje się następujące dokumenty:

• PN-EN 12504-3: "Badania betonu w konstrukcjach -- Część 3: Oznaczanie siły wyrywającej".
• EAD (European Assessment Documents): Dokumenty zastępujące dawne wytyczne ETAG, określające procedury testowe dla kotew w betonie.
• PN-EN 1881: "Wyroby i systemy do ochrony i napraw konstrukcji betonowych -- Metody badań -- Badanie wyrobów do kotwienia prętów zbrojeniowych metodą wyrywania".

Procedura badawcza krok po kroku

Diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. i żelbetu in-situ wymaga rygorystycznego przestrzegania procedur, aby uzyskane wyniki były miarodajne dla całej konstrukcji. Proces badania przebiega zazwyczaj w następujących etapach:

1. Przygotowanie podłoża: Oczyszczenie powierzchni betonu i (jeśli konieczne) wykonanie skanowania zbrojenia detektorem elektromagnetycznym, aby uniknąć kolizji podczas wiercenia otworów pod kotwy testowe.
2. Montaż elementu kotwiącego: Osadzenie kotwy mechanicznej lub chemicznej zgodnie z technologią producenta (zachowanie głębokości kotwienia, momentu dokręcenia lub czasu wiązania żywicy).
3. Ustawienie zestawu pomiarowego: Wykorzystuje się siłownik hydrauliczny z drążonym tłokiem, który opiera się na pierścieniu oporowym.
4. Przyrost obciążenia: Stopniowe zwiększanie siły wyrywającej przy jednoczesnym monitorowaniu wartości siły (w kN) oraz ewentualnego przemieszczenia kotwy.
5. Analiza modelu zniszczenia: To kluczowy moment dla eksperta. Rejestruje się, w jaki sposób nastąpiło uszkodzenie połączenia.

Typowe modele zniszczenia w badaniu PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.

Zastosowanie i korzyści diagnostyki in-situ

Badanie siły zamocowania kotwy metodą PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. jest niezbędne w wielu scenariuszach inżynieryjnych. Jako zespół specjalistów z zakresu diagnostyki konstrukcji, najczęściej realizujemy te badania w celu:

• Weryfikacji nośności w starym betonie: Gdy brak dokumentacji archiwalnej uniemożliwia określenie klasy betonu.
• Odbioru technicznego: Jako potwierdzenie poprawnego montażu systemów fasadowych, barierek lub ciężkich maszyn.
• Optymalizacji kosztów: Pozwala na uniknięcie przewymiarowania systemu kotwienia poprzez zastosowanie rzeczywistych parametrów nośności zamiast szacunkowych.
• Zapewnienia bezpieczeństwa: Wykrycie błędów systemowych (np. partia wadliwej żywicy chemicznej) przed oddaniem obiektu do użytkowania.

Dobra praktyka diagnostyczna nakazuje, aby liczba prób była reprezentatywna dla danego obszaru. Zazwyczaj przyjmuje się, że należy przetestować co najmniej 3 do 5 kotew w jednorodnych warunkach podłoża, aby wyznaczyć nośność charakterystyczną zgodnie ze statystycznymi zasadami eurokodów.

Podsumowanie

Metoda PULL-OUTBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych. to najskuteczniejszy sposób na wyeliminowanie niepewności w procesie kotwienia w betonie. Niezależnie od tego, czy mamy do czynienia z nowoczesnym budownictwem, czy ryzykowną modernizacją obiektów zabytkowych, bezpośrednie badanie siły wyrywającej dostarcza twardych danych niezbędnych dla projektanta i kierownika budowy. Pamiętajmy, że diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. i żelbetu in-situ to nie koszt, lecz inwestycja w bezpieczeństwo i trwałość konstrukcji na lata.
