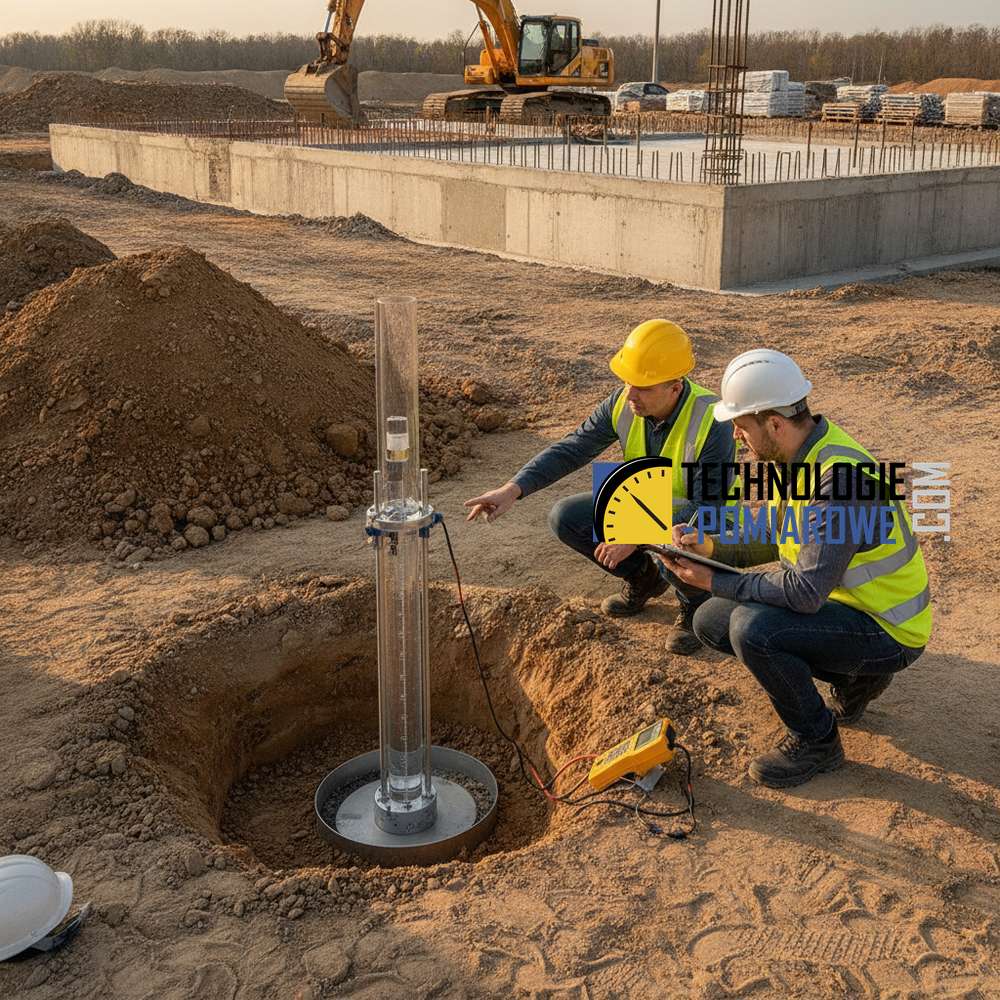

Badanie wodoprzepuszczalności gruntu - klucz do bezpiecznej i trwałej inwestycji
Z punktu widzenia inżyniera diagnostyki budowlanej, jednym z najpoważniejszych ryzyk przy realizacji nowych projektów jest brak korelacji między projektowanym obciążeniem a rzeczywistymi parametrami podłoża. Woda, a dokładniej zdolność gruntu do jej przepuszczania i odprowadzania, odgrywa w tym procesie rolę krytyczną. Niewłaściwe rozpoznanie warunków wodno-gruntowych może prowadzić do katastrofalnych skutków, takich jak nierównomierne osiadanie fundamentów czy spękania posadzek przemysłowych. Badanie wodoprzepuszczalności nie jest jedynie formalnością urzędową, ale fundamentem bezpiecznej diagnostyki i projektowania konstrukcji żelbetowych.
Metody badawcze i diagnostyka parametrów gruntu
Współczesna inżynieria lądowa dysponuje zaawansowanymi metodami, które pozwalają na precyzyjne określenie cech podłoża. Choć parametry hydrauliczne są istotne, w diagnostyce konstrukcji rozpatruje się je zawsze w korelacji z nośnością i zagęszczeniem. Wykorzystuje się do tego zarówno metody statyczne, jak i dynamiczne, które pozwalają ocenić, jak woda wpływa na stabilność szkieletu gruntowego.
Sondowanie statyczne CPT/CPTU
Sondowanie statyczne CPT/CPTU to obecnie jedna z najnowocześniejszych metod badania gruntu. Pozwala ona na ciągły pomiar oporu stożka oraz twardości gruntu. W wersji CPTU mierzone jest dodatkowo ciśnienie porowe wody, co ma bezpośrednie przełożenie na ocenę wodoprzepuszczalności i konsolidacji warstw gruntowych. Jest to niezbędne przy określaniu parametrów dla wyższych kategorii geotechnicznych.
Badanie nośności i zagęszczenia: VSS i Płyta DynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni.
Choć metody te kojarzone są głównie z nośnością, są one nierozerwalnie związane z obecnością wody w porach gruntu. Nadmierne zawilgocenie drastycznie obniża parametry mierzone tymi urządzeniami:
- Aparat VSS: Pozwala na wyznaczenie pierwotnego i wtórnego modułu odkształcenia (E1, E2). Jest to kluczowe przy diagnostyce podbudów pod posadzki przemysłowe.
- Lekka płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni.: Służy do szybkiej kontroli modułu dynamicznego zagęszczenia, co pozwala ocenić jednorodność podłoża w warunkach polowych.
Dokumentacja i normy
Każde badanie musi zostać zwieńczone odpowiednią dokumentacją geotechniczną. Jest ona wymagana dla zapewnienia trwałości inwestycji i stanowi podstawę do określenia kategorii geotechnicznej obiektu (I, II lub III). Dokumentacja ta musi być zgodna z aktualnymi normami PN-EN, co gwarantuje rzetelność wyników i bezpieczeństwo prawne inwestora.
| Metoda badania | Zastosowanie w diagnostyce | Kluczowy parametr |
|---|---|---|
| Sondowanie CPTU | Rozpoznanie uwarstwienia i ciśnienia wody | Opór stożka (qc), ciśnienie porowe (u) |
| Płyta VSS | Badanie nośności podłoża pod fundamenty/posadzki | Moduły odkształcenia E1, E2, wskaźnik Io |
| Płyta DynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. | Szybka kontrola zagęszczenia warstw nasypowych | Dynamiczny moduł odkształcenia (Evd) |
Zastosowanie praktyczne w inżynierii budowlanej
Prawidłowe rozpoznanie parametrów wodoprzepuszczalności oraz nośności gruntu znajduje bezpośrednie zastosowanie w codziennej praktyce inżynierskiej. W przypadku posadzek przemysłowych, które są szczególnie wrażliwe na zmiany w podłożu, badania te pozwalają uniknąć kosztownych napraw związanych z pękaniem betonu. Jeśli grunt wykazuje niską wodoprzepuszczalność i wysoką retencję, może dojść do wysadzin mrozowych lub osłabienia nośności w okresach roztopów.
W diagnostyce konstrukcji żelbetowych, znajomość poziomu zwierciadła wody gruntowej oraz szybkości jej infiltracji pozwala na dobranie odpowiednich izolacji przeciwwodnych oraz systemów drenażowych. Dzięki korelacji wyników z sondowań CPT/CPTU oraz badań płytą VSS, projektant może zoptymalizować fundamentowanie, co przekłada się na realne oszczędności finansowe przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa.
Podsumowanie - dlaczego kompleksowe badania są niezbędne?
Ignorowanie aspektów geotechnicznych na etapie projektowania to prosta droga do awarii budowlanej. Kompleksowa diagnostyka podłoża gruntowego, obejmująca zarówno parametry nośności, jak i charakterystykę wodną, jest fundamentem bezpiecznej inwestycji. Rekomendujemy stosowanie nowoczesnych metod, takich jak sondowanie statyczne CPTU oraz badania płytą VSS, zwłaszcza przy obiektach o złożonej strukturze lub dużym obciążeniu projektowym. Tylko rzetelna dokumentacja geotechniczna pozwala na pełną kontrolę nad procesem budowlanym i eliminuje ryzyko nieprzewidzianych kosztów w przyszłości.
FAQ - Najczęściej zadawane pytania
Dlaczego badanie wodoprzepuszczalności jest ważne dla posadzek przemysłowych?
Woda uwięziona w podłożu o niskiej przepuszczalności może powodować zmiany objętościowe gruntu i osłabienie nośności, co prowadzi do nierównomiernego osiadania i w konsekwencji do pękania betonowych płyt posadzkowych.
Czym różni się sondowanie CPT od CPTU?
Sondowanie CPT mierzy opór stożka i tarcie na pobocznicy, natomiast badanie CPTU jest rozszerzone o pomiar ciśnienia porowego wody w gruncie, co pozwala na znacznie dokładniejszą interpretację warunków hydrogeologicznych.

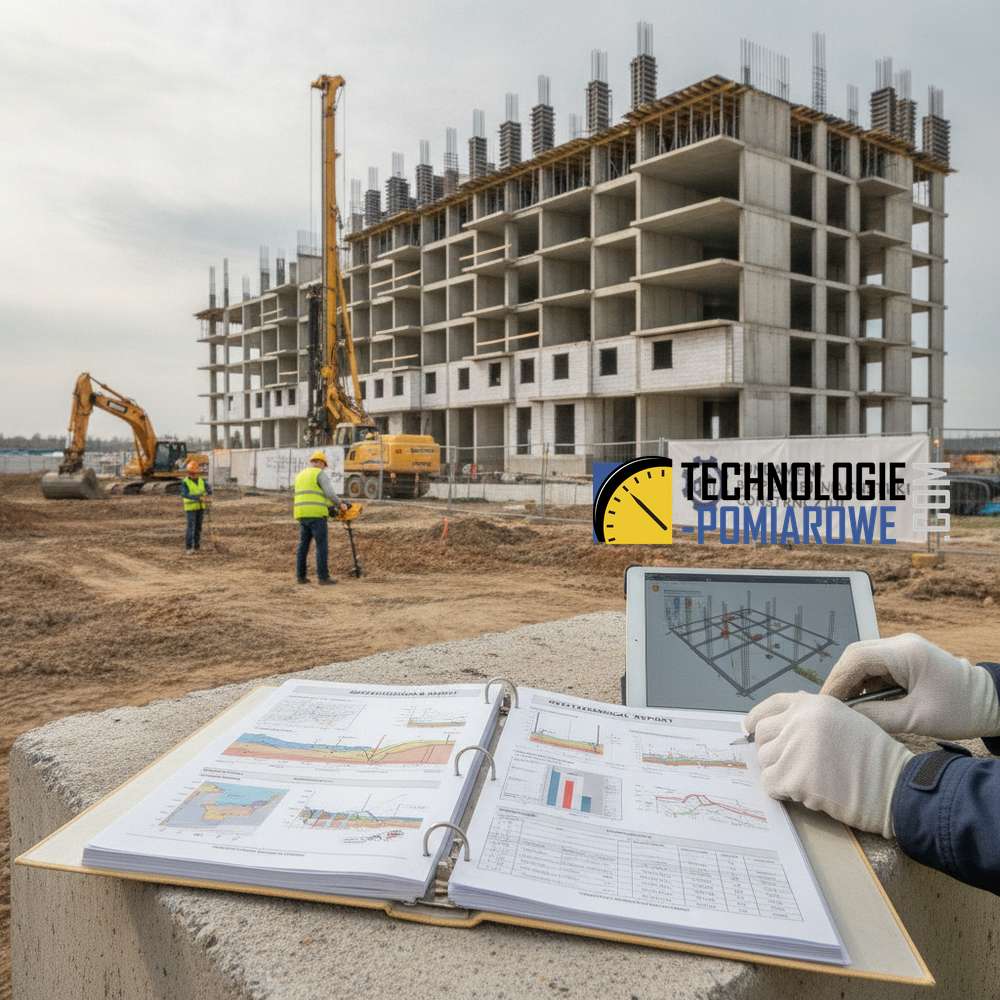

Kiedy wymagane jest opracowanie dokumentacji geotechnicznej?
Dokumentacja geotechniczna jest wymagana dla każdej inwestycji budowlanej, aby określić bezpieczne warunki posadowienia obiektu. Jej zakres zależy od kategorii geotechnicznej budowli oraz stopnia skomplikowania warunków gruntowych.
Jaki wpływ na wyniki badania VSS ma woda w gruncie?
Wysoki poziom wód gruntowych lub nadmierne zawilgocenie gruntu porowego drastycznie obniża moduły odkształcenia E1 i E2, co w badaniu VSS objawia się jako niska nośność podłoża, uniemożliwiająca bezpieczne prowadzenie prac betonowych.

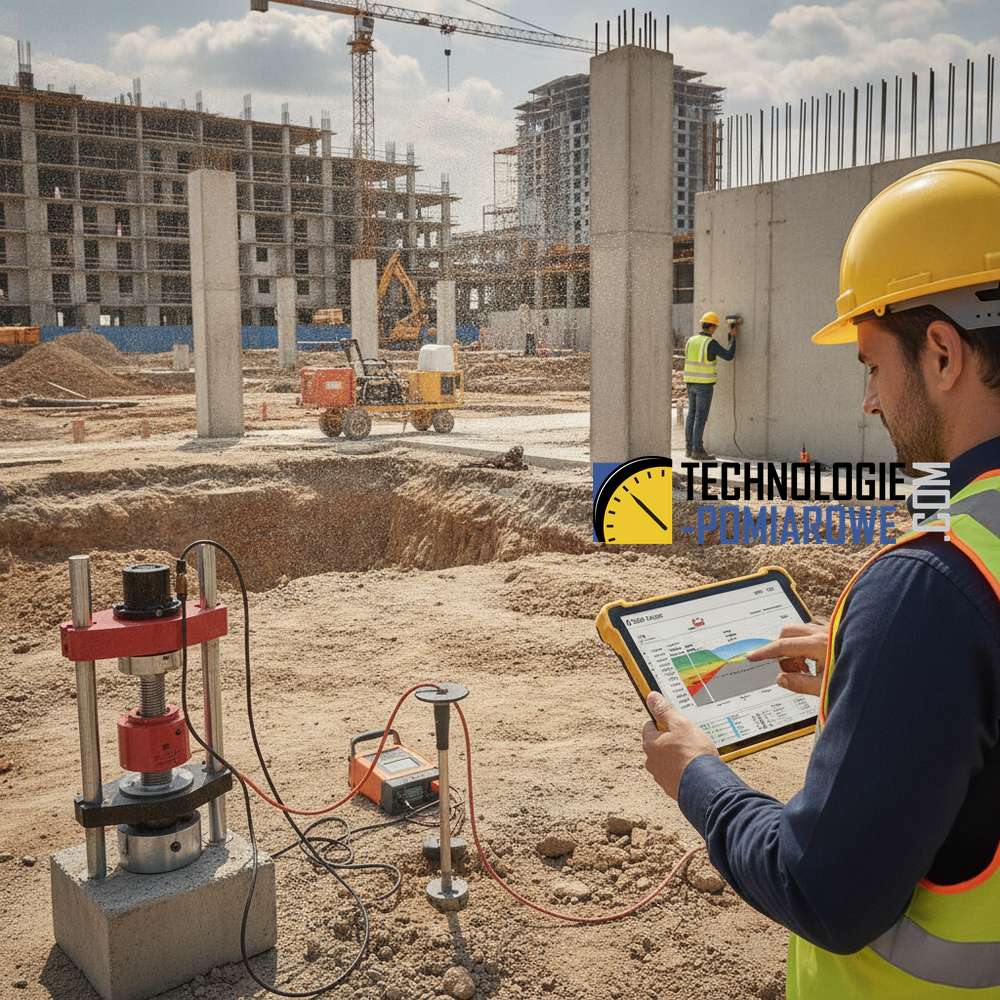

Co to jest kategoria geotechniczna obiektu?
To klasyfikacja określająca stopień skomplikowania warunków gruntowych oraz ryzyko związane z posadowieniem obiektu. Wyróżniamy trzy kategorie, gdzie trzecia dotyczy obiektów w najbardziej złożonych warunkach, wymagających najbardziej szczegółowych badań, w tym sondowań CPTU.
