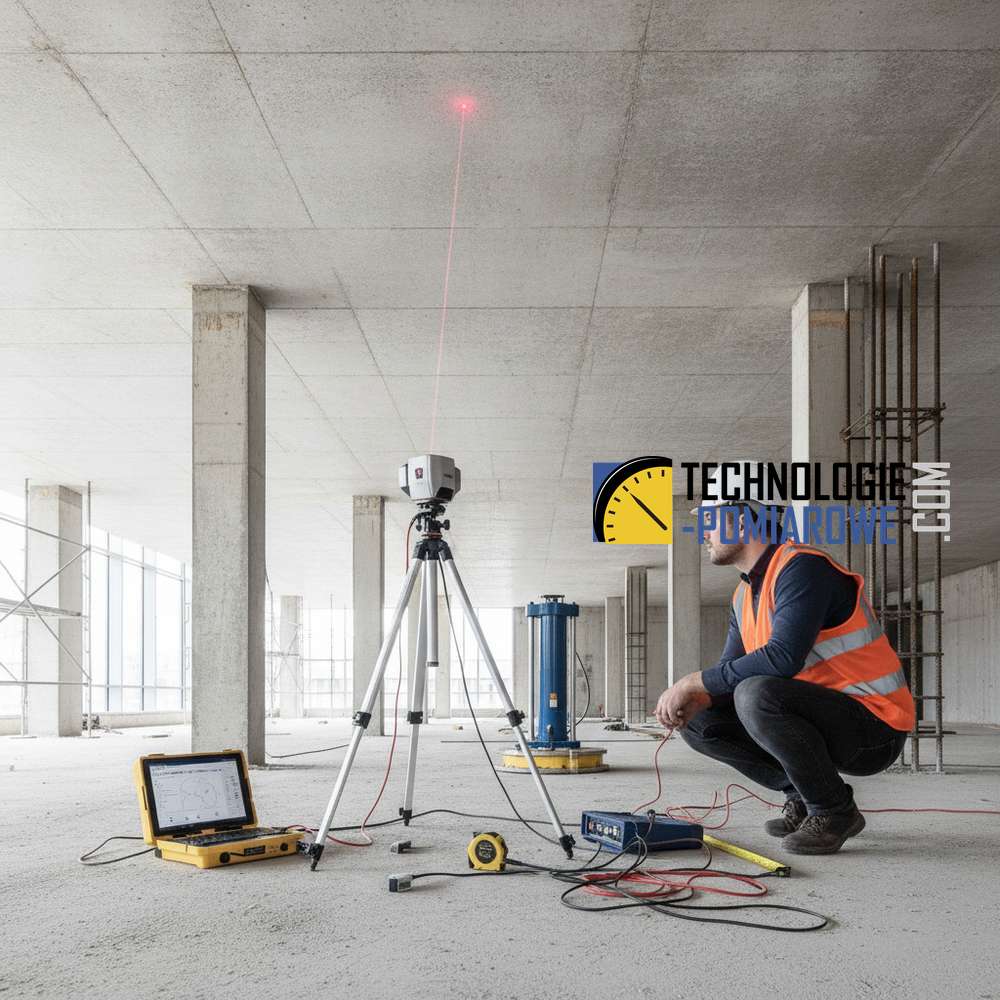

Badanie ugięć i drgań stropów - pomiar i ocena komfortu użytkowania
Zjawisko nadmiernych ugięć oraz odczuwalnych drgań stropów betonowych to jeden z najczęstszych problemów zgłaszanych przez użytkowników obiektów budowlanych. Choć często nie zagrażają one bezpośrednio bezpieczeństwu konstrukcji (Stan Graniczny Nośności - SGN), to znacząco obniżają komfort psychiczny i użytkowy (Stan Graniczny Użytkowalności - SGU). Poniższa instrukcja przedstawia kompleksowe podejście do diagnostyki tego problemu, łącząc pomiary statyczne z dynamiczną analizą drgań.
1. Potrzebny sprzęt pomiarowy
Do rzetelnej oceny ugięć i parametrów dynamicznych niezbędny jest specjalistyczny sprzęt, który pozwoli na rejestrację mikroprzemieszczeń i przyspieszeń:
- Czujniki ugięć (LVDT lub laserowe): Precyzyjne sensory do pomiaru przemieszczeń liniowych z dokładnością do 0,01 mm.
- Akcelerometry piezoelektryczne lub MEMS: Czujniki o wysokiej czułości (min. 1000 mV/g) do rejestracji drgań w niskich częstotliwościach (1-80 Hz).
- Rejestrator sygnałów (Data Logger): Wielokanałowy system do synchronizacji danych z czujników w czasie rzeczywistym.
- Młotek modalny lub wzbudznik drgań: Do wymuszania drgań o znanej sile w celu określenia charakterystyki dynamicznej stropu.
- Urządzenia pomocnicze: Niwelator precyzyjny, sklerometr (młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.) do wstępnej oceny modułu sprężystości betonu na miejscu.
2. Obowiązujące normy i wytyczne
Pomiary i ocena muszą być prowadzone w oparciu o aktualne standardy techniczne, co zapewnia porównywalność wyników i podstawę do ewentualnych roszczeń technicznych:
| Numer normy | Zakres zastosowania |
|---|---|
| PN-EN 1990 | Podstawy projektowania konstrukcji (definicje stanów granicznych użytkowalności). |
| PN-B-02170:2016-12 | Ocena wpływu drgań na ludzi w budynkach (kluczowa dla komfortu). |
| PN-ISO 2631 | Pomiar i ocena ekspozycji ludzi na drgania ogólne. |
| PN-EN 1992-1-1 | Projektowanie konstrukcji z betonu (wytyczne dot. ugięć dopuszczalnych). |
3. Procedura pomiarowa krok po kroku

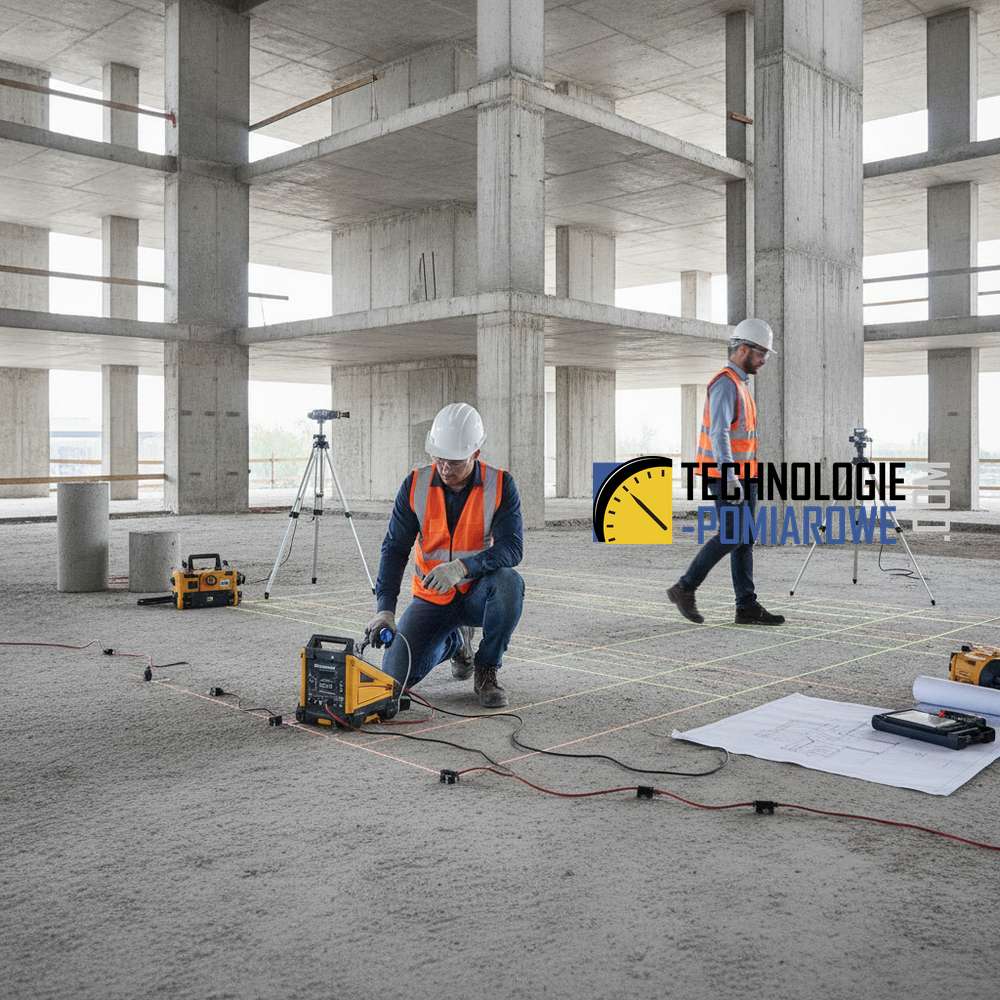

W przypadku zgłoszeń typu "strop drga, gdy chodzisz", procedura powinna przebiegać według następującego schematu:
- Wizja lokalna i inwentaryzacja: Sprawdzenie stanu technicznego stropu, identyfikacja zarysowań (szczególnie w strefach rozciąganych) oraz pomiar rzeczywistej grubości płyty (np. metodą ultradźwiękową lub odwiertem rdzeniowym).
- Wstępna ocena sztywności: Wykonanie badań nieniszczących metodą sklerometrycznąBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. zgodnie z PN-EN 12504-2, aby oszacować aktualną wytrzymałość betonu i jego moduł sprężystości, co ma bezpośredni wpływ na ugięcia.
- Montaż punktów pomiarowych: Instalacja akcelerometrów w miejscach przewidywanych największych amplitud (zazwyczaj środek rozpiętości pola stropowego) oraz czujników ugięć pod stropem (wymaga stabilnego punktu odniesienia).
- Pomiar drgań tła i wzbudzonych:
- Rejestracja drgań podczas normalnego użytkowania (chodzenie, bieg).
- Testy uderzeniowe (wymuszenie impulsem) w celu wyznaczenia częstotliwości drgań własnych i współczynnika tłumienia.
- Pomiar drgań zewnętrznych (np. od ruchu ulicznego), jeśli zachodzi podejrzenie ich wpływu na obiekt.
- Pomiar ugięć pod obciążeniem: Jeśli to możliwe, wykonuje się próbne obciążenie statyczne (np. zbiornikami z wodą) w celu weryfikacji strzałki ugięcia i porównania jej z wartościami obliczeniowymi.
4. Interpretacja wyników i analiza komfortu
Wyniki uzyskane z aparatury należy poddać analizie matematycznej (np. Szybka Transformata Fouriera - FFT), aby uzyskać widmo częstotliwościowe. Kluczowe aspekty oceny to:
Częstotliwość drgań własnych: Jeśli częstotliwość drgań pionowych stropu mieści się w przedziale 1-8 Hz, istnieje wysokie ryzyko rezonansu z rytmem ludzkiego chodu, co użytkownicy odbierają jako bardzo niepokojące.
Amplituda przyspieszeń: Zgodnie z normą PN-B-02170, wyznacza się wskaźnik odczuwalności drgań (WOD). Jeśli przyspieszenia przekraczają progi odczuwalności dla danej pory dnia (dzień/noc) i przeznaczenia pomieszczenia, komfort użytkowania uznaje się za niespełniony.
Ugięcia statyczne: Porównanie zmierzonej strzałki ugięcia z wartością graniczną (zazwyczaj L/250 lub L/500 rozpiętości). Należy pamiętać, że w konstrukcjach betonowych ugięcia rosną w czasie wskutek pełzania betonu, co należy uwzględnić w diagnostyce przed modernizacją obiektu.
5. Rekomendacje i rozwiązania
Jeśli badanie wykaże przekroczenie norm, specjalista ds. diagnostyki może zaproponować następujące działania naprawcze:
- Zwiększenie sztywności konstrukcji: Poprzez dobetonowanie warstwy nadbetonu (zespolenie) lub wzmocnienie systemami FRP (taśmy węgloweTaśmy węglowe to paski wykonane z włókien węglowych, które mogą być tkane lub w postaci jednostronnie lub dwustronnie powlekanych materiałów. Taśmy węglowe do wzmacniania konstrukcji to np. SikaWrap 230C.).
- Instalacja tłumików masy: W przypadku drgań rezonansowych, montaż tłumików TMD (Tuned Mass Dampers).
- Zmiana warstw wykończeniowych: Zastosowanie cięższych wylewek lub warstw wibroizolacyjnych pod posadzką, co zmieni charakterystykę dynamiczną stropu.
Pamiętaj, że rzetelny monitoring konstrukcji i systematyczne pomiary są kluczowe zwłaszcza przed planowaną przebudową lub modernizacją, gdzie zmiana sposobu użytkowania może drastycznie wpłynąć na parametry dynamiczne obiektu.
