Diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. — ocena nośności przed przebudową i modernizacją

Planowanie przebudowy, nadbudowy lub zmiany sposobu użytkowania istniejącego obiektu budowlanego to proces, który wymaga znacznie większej ostrożności niż projektowanie nowej konstrukcji. Kluczowym wyzwaniem nie jest jedynie sprawdzenie, czy budowla „stoi”, ale precyzyjne określenie jej realnych rezerw nośności. Jako eksperci w dziedzinie technologii betonu i badań nieniszczących (NDT), wiemy, że rzetelna diagnostyka jest fundamentem bezpieczeństwa i ekonomicznej optymalizacji inwestycji.

Dlaczego diagnostyka jest niezbędna przed modernizacją?

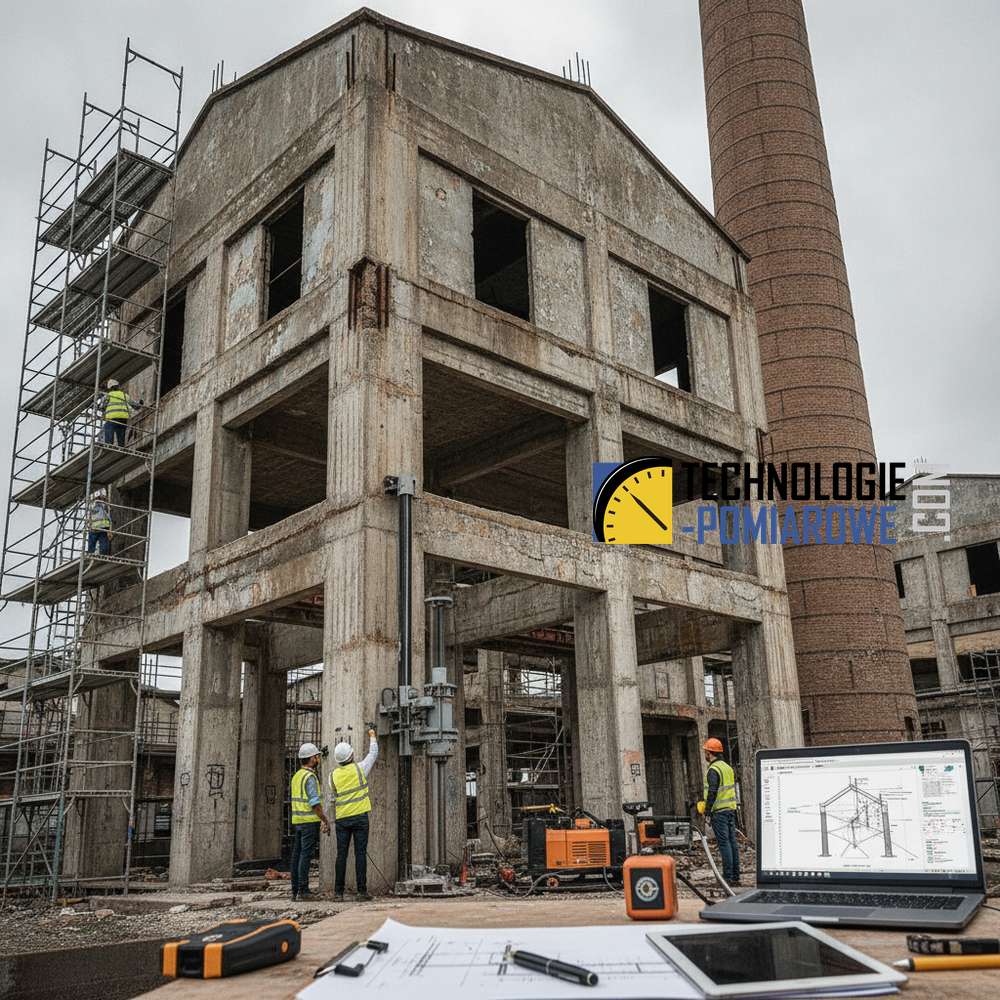

W przypadku starych hal przemysłowych lub obiektów użyteczności publicznej, dokumentacja projektowa często jest niekompletna, nieaktualna lub po prostu niezgodna ze stanem faktycznym. Przed przystąpieniem do prac projektowych należy odpowiedzieć na szereg pytań technicznych:

Jaka jest rzeczywista klasa wytrzymałości betonu w elementach konstrukcyjnych?
Czy stopień skorodowania zbrojenia pozwala na przeniesienie dodatkowych obciążeń?
W jakim stanie jest strefa przypodporowa i czy nie występują zarysowania zagrażające stabilności?
Czy proces karbonatyzacji betonu dotarł już do poziomu prętów zbrojeniowych?

Odpowiedzi na te pytania dostarcza kompleksowa ekspertyza stanu technicznego, oparta na badaniach in situ oraz analizie laboratoryjnej.

Normy techniczne i ramy prawne

Diagnostyka betonowych konstrukcji żelbetowych opiera się na ściśle określonych procedurach normowych. Najważniejsze z nich to:

PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i wyrobach prefabrykowanych. Jest to kluczowa norma definiująca, jak korelować wyniki badań nieniszczących z wynikami próbek rdzeniowych.
PN-EN 12504: Badania betonu w konstrukcjach (metody nieniszczące, odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. ).
Eurokod 2 (PN-EN 1992): Wytyczne dotyczące projektowania i oceny konstrukcji żelbetowych.

Metody badawcze stosowane w diagnostyce

W nowoczesnej diagnostyce stosujemy podejście hybrydowe, łącząc metody nieniszczące (NDT) z metodami niszczącymi lub półniszczącymi. Pozwala to na uzyskanie wysokiej wiarygodności wyników przy minimalnej ingerencji w strukturę obiektu.

Metoda badania	Typ	Parametr mierzony	Zastosowanie
SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.)	NDT (nieniszcząca)	Liczba odbicia (twardość powierzchniowa)	Wstępna ocena jednorodności betonu, szacowanie wytrzymałości.
Metoda ultradźwiękowaNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie.	NDT (nieniszcząca)	Prędkość fali ultradźwiękowej	Wykrywanie pustek, rys wewnętrznych, ocena jakości betonu.
Metoda radiolokacyjna (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.)	NDT (nieniszcząca)	Echo fal elektromagnetycznych	Lokalizacja zbrojenia, wyznaczanie otuliny, detekcja instalacji.
Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji.	MD (półniszcząca)	Bezpośrednia wytrzymałość na ściskanie	Kalibracja metod NDT, precyzyjne określenie klasy betonu.
Badania chemiczne	Laboratoryjna	pH betonu, zawartość chlorków	Ocena zagrożenia korozją zbrojenia (karbonatyzacja).

Określanie klasy wytrzymałości betonu w starych konstrukcjach

Jednym z najczęstszych wyzwań przy modernizacji starej hali przemysłowej jest brak wiedzy o klasie betonu. Wykorzystanie wyłącznie młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. może prowadzić do błędnych wniosków (np. zawyżenia wyników przez skarbonatyzowaną warstwę wierzchnią). Prawidłowa procedura diagnostyczna zakłada:

Wykonanie pomiarów sklerometrycznych w celu wytypowania miejsc reprezentatywnych.
Pobranie próbek rdzeniowych (zgodnie z PN-EN 12504-1) w liczbie pozwalającej na statystyczne opracowanie wyników zgodnie z normą PN-EN 13791.
Badanie próbek na prasie hydraulicznej w laboratorium.
Wyznaczenie charakterystycznej wytrzymałości in-situ ($f_{ck,is}$) i przypisanie jej do odpowiedniej klasy (np. C20/25, C30/37).

Ocena zbrojenia i trwałości konstrukcji

Nośność elementu to nie tylko beton, ale przede wszystkim stal zbrojeniowa. Przed nadbudową należy sprawdzić stopień zbrojenia oraz stan zachowania prętów. Wykorzystujemy do tego skanery ferromagnetyczne oraz georadary (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.), które pozwalają na bezinwazyjne odtworzenie rozstawu i średnic zbrojenia. Równie istotny jest pomiar głębokości karbonatyzacji za pomocą testu fenoloftaleinowego — pozwala on ocenić, czy stal posiada jeszcze naturalną ochronę pasywną zapewnioną przez wysokie pH betonu.

Dobre praktyki diagnostyczne

Jako specjaliści rekomendujemy, aby proces diagnostyczny zawsze poprzedzał prace projektowe. Pozwala to uniknąć kosztownych błędów, takich jak konieczność nagłego wzmacniania konstrukcji (np. taśmami CFRP) w trakcie trwania budowy.

Pamiętaj: Każda modernizacja zwiększająca obciążenie obiektu wymaga formalnej ekspertyzy technicznej sporządzonej przez rzeczoznawcę lub doświadczonego inżyniera, wspartej wynikami badań in-situ. Diagnostyka to nie koszt, lecz inwestycja w bezpieczeństwo użytkowników i trwałość zmodernizowanego obiektu.
