Jako specjalista z wieloletnim doświadczeniem w diagnostyce konstrukcji żelbetowych, przygotowałem kompleksową instrukcję przeprowadzenia badania próbek rdzeniowych. W sytuacjach, gdy mamy do czynienia ze słabym lub pękającym betonem, a metody nieniszczące (NDT) takie jak sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. nie dają jednoznacznej odpowiedzi, odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. i badanie na prasie stają się jedyną metodą pozwalającą na precyzyjne określenie rzeczywistej klasy betonu w konstrukcji.
1. Podstawy prawne i normatywne
Procedura diagnostyczna musi być przeprowadzona zgodnie z obowiązującymi europejskimi standardami, aby wyniki mogły stanowić dowód w ocenie bezpieczeństwa konstrukcji:
- PN-EN 12504-1: Badania betonu w konstrukcjach – Wycinanie, przegląd i badanie próbek rdzeniowych pod ściskanie.
- PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w prefabrykowanych wyrobach betonowych (kluczowa dla interpretacji wyników).
- PN-EN 12390-3: Badania betonu – Wytrzymałość na ściskanie próbek do badania (procedura niszczenia na prasie).
2. Niezbędny sprzęt pomiarowy
Do rzetelnego przeprowadzenia badania niezbędny jest profesjonalny zestaw diagnostyczny:
- Wiertnica rdzeniowa: Z napędem elektrycznym lub hydraulicznym, wyposażona w diamentowe korony wiertnicze o odpowiedniej średnicy (zazwyczaj 100 mm lub 150 mm).
- Skaner zbrojenia (Ferroskaner): Niezbędny do lokalizacji prętów zbrojeniowych, aby uniknąć ich przecięcia podczas odwiertu.
- Szlifierka do próbek lub system kapslowania: Urządzenia do przygotowania powierzchni czołowych próbek zgodnie z normą PN-EN 12390-3.
- Suwmiarka i waga: Do precyzyjnego pomiaru geometrii i gęstości próbki.

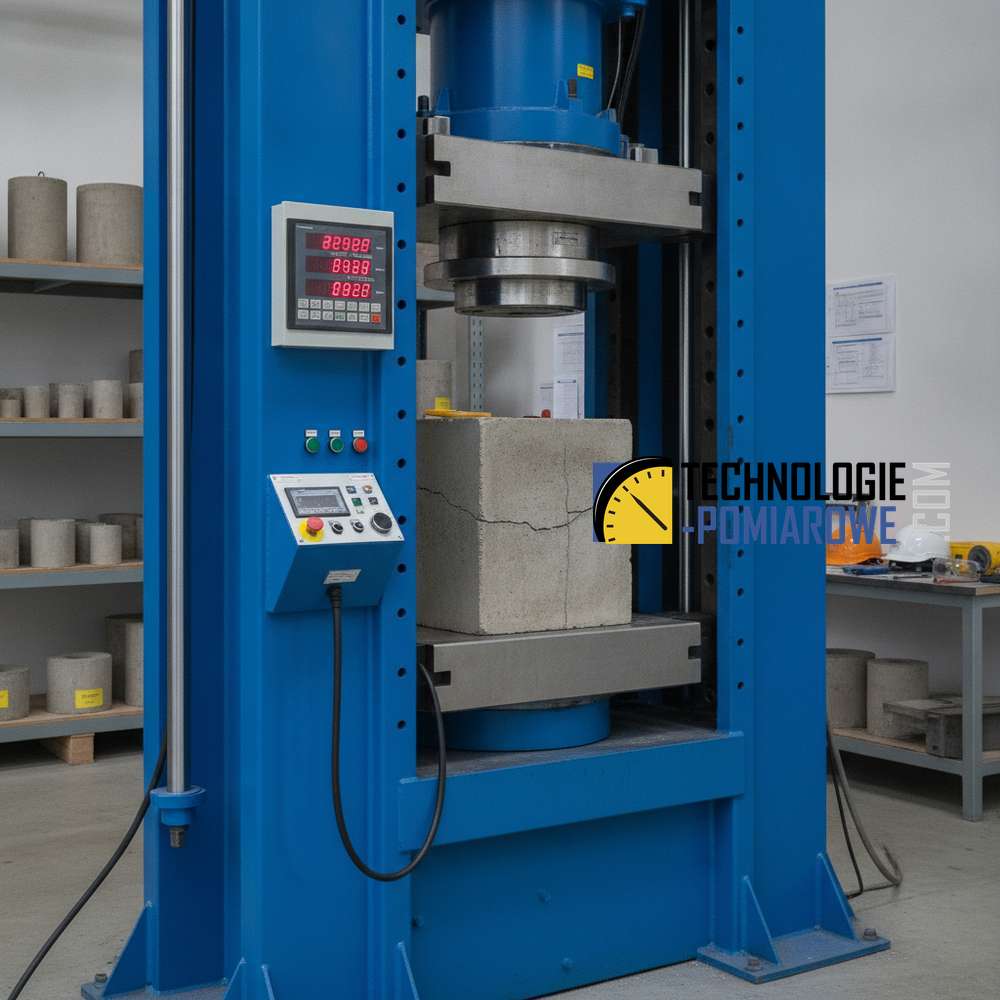

- Prasa hydrauliczna: Skalibrowana maszyna wytrzymałościowa z zakresem dopasowanym do przewidywanej wytrzymałości betonu.
3. Procedura krok po kroku
Krok 1: Wybór miejsc poboru i skanowanie. Przed wykonaniem odwiertu należy zidentyfikować krytyczne strefy konstrukcji. Używamy detektora zbrojenia, aby uniknąć naruszenia ciągłości prętów, co mogłoby osłabić konstrukcję i zafałszować wynik badania (obecność stali w próbce rdzeniowej jest niedopuszczalna podczas badania na prasie).
Krok 2: Pobranie rdzeni (Odwierty). Rdzenie są pobierane prostopadle do powierzchni. Zalecany stosunek długości do średnicy (L/d) wynosi 1:1 lub 2:1. Próbki o średnicy 100 mm są standardem, choć przy drobnym kruszywie dopuszcza się mniejsze średnice.
Krok 3: Przygotowanie próbek do badania. To etap krytyczny. Końce rdzenia muszą być płaskie i prostopadłe do osi. Stosuje się szlifowanie mechaniczne lub siarkowe/cementowe kapslowanie. Nierówności powierzchni czołowej drastycznie zaniżają wynik wytrzymałości.
Krok 4: Pomiary wstępne. Przed umieszczeniem w prasie mierzymy średnicę, wysokość oraz masę próbki w celu wyznaczenia gęstości betonu.

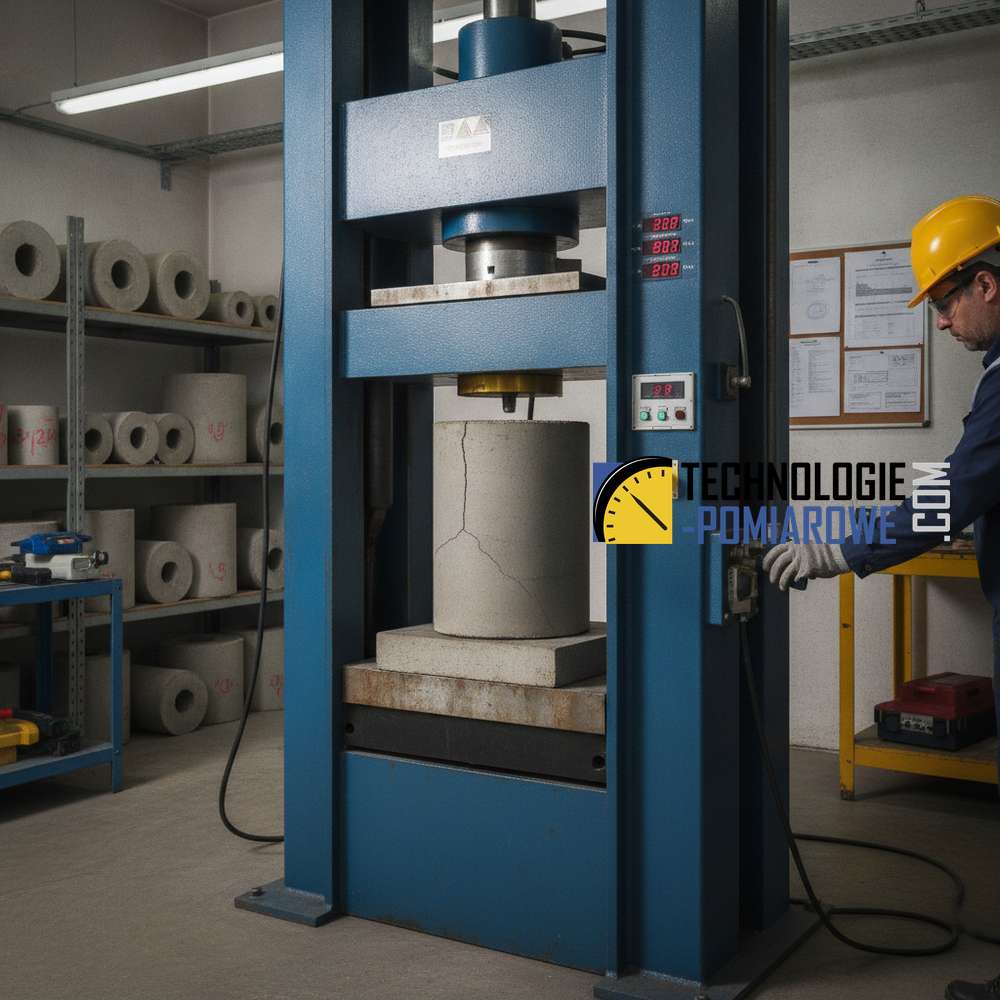

Krok 5: Badanie na prasie hydraulicznej. Próbkę umieszcza się centrycznie w prasie. Obciążenie narasta jednostajnie z prędkością zgodną z PN-EN 12390-3 (zazwyczaj 0,6 MPa/s). Proces kończy się w momencie destrukcji próbki, a maszyna rejestruje maksymalną siłę niszczącą (F).
4. Interpretacja wyników i obliczenia
Rzeczywista wytrzymałość na ściskanie (fcore) jest obliczana ze wzoru: f = F / A, gdzie A to powierzchnia przekroju poprzecznego. Wynik ten musi jednak zostać skorygowany o współczynniki kształtu i wilgotności.
| Parametr | Zależność/Współczynnik | Uwagi |
|---|---|---|
| Stosunek L/d = 2 | Odpowiada próbce walcowej | Wynik fis,cyl |
| Stosunek L/d = 1 | Odpowiada próbce kostkowej | Wynik fis,cube |
| Korekta średnicy | Dla rdzeni < 100 mm | Wymaga dodatkowych przeliczeń wg PN-EN 13791 |
| Wilgotność | Próbki w stanie powietrzno-suchym | Standard dla konstrukcji wewnątrz budynków |
5. Ocena bezpieczeństwa konstrukcji
Końcowa ocena polega na porównaniu wyznaczonej wytrzymałości fis (in-situ) z wymaganiami projektowymi. Zgodnie z normą PN-EN 13791, beton uznaje się za zgodny z daną klasą, jeśli najniższy wynik z serii odwiertów oraz średnia z odwiertów spełniają określone progi (zazwyczaj 85% wytrzymałości charakterystycznej wymaganej dla próbek formowanych).
Zastosowanie badania próbek betonu na prasie hydraulicznej pozwala na ostateczne potwierdzenie bezpieczeństwa konstrukcji. W przypadku wyników negatywnych, diagnostyka rdzeniowa stanowi solidną podstawę do opracowania projektu wzmocnień, eliminując ryzyko błędu pomiarowego typowego dla metod pośrednich.
