Georadar GPR – Przełom w bezinwazyjnej diagnostyce betonu

Georadar (ang. Ground Penetrating Radar, GPR) to obecnie najbardziej zaawansowane narzędzie w arsenale specjalisty ds. diagnostyki nieniszczącej (NDT). Wykorzystuje on emisję impulsów elektromagnetycznych do badania wewnętrznej struktury materiałów. W kontekście budownictwa, skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. i wykrywanie zbrojenia za pomocą GPR stało się standardem, który pozwala uniknąć kosztownych błędów projektowych i wykonawczych.

Rozwiązywanie krytycznych problemów na budowie

W codziennej praktyce inżynierskiej diagnostyka georadarowa jest odpowiedzią na szereg realnych zagrożeń i braków informacyjnych. Integracja technologii GPR z procesem budowlanym pozwala na eliminację następujących problemów:

• Brak dokumentacji powykonawczej: Często zdarza się, że rzeczywisty układ zbrojenia w starych lub źle nadzorowanych obiektach różni się od projektu. Georadar pozwala odtworzyć mapę zbrojenia bez kucia betonu.
• Ryzyko przy wierceniu: Hasło "Gdzie jest zbrojenie w betonie? Nie wiesz — nie wierć" to złota zasada bezpieczeństwa. Przecięcie pręta nośnego lub kabla sprężającego podczas wykonywania przepustów może naruszyć statykę całego obiektu.
• Planowanie otworów w stropie: Jeśli planujesz otwory pod instalacje, skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. przed wierceniem pozwala precyzyjnie wyznaczyć "bezpieczne okna", w których nie trafisz w zbrojenie ani w przewody pod napięciem.
• Za mała grubość otuliny: Jest to bezpośrednia przyczyna korozji zbrojenia. GPR pozwala na masowe mapowanie grubości otuliny, co jest kluczowe dla oceny trwałości konstrukcji.

Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. georadarem i profometremProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego. – Synergia metod

Choć georadar jest niezastąpiony w lokalizacji elementów na dużych głębokościach i wykrywaniu instalacji niemetalowych, w pełnej diagnostyce stosuje się podejście hybrydowe. Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. georadarem i profometremProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego. (pachometrem) to najskuteczniejszy sposób na uzyskanie pełnego obrazu konstrukcji.

Podczas gdy georadar (np. serii Proceq GP) doskonale radzi sobie z obrazowaniem 3D i wykrywaniem pustek, profometrProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego. wykorzystuje indukcję elektromagnetyczną do niezwykle precyzyjnego wykrywania zbrojenia i określania jego średnicy. Połączenie tych dwóch technologii pozwala nie tylko wiedzieć, "gdzie" jest pręt, ale także "jak gruby" on jest, co ma krytyczne znaczenie przy sprawdzaniu nośności konstrukcji.

Technologia PROCEQ — Nowa era obrazowania (SFCW)

Szwajcarska marka PROCEQ zrewolucjonizowała rynek, wprowadzając technologię Stepped Frequency Continuous Wave (SFCW). W przeciwieństwie do tradycyjnych radarów impulsowych, urządzenia te emitują falę o zmiennej częstotliwości, co pozwala uzyskać niespotykaną wcześniej rozdzielczość i głębokość penetracji w jednym urządzeniu.

Profesjonalna usługa: Prześwietlanie betonu georadaremBadanie georadarem betonu stanowi zaawansowaną metodę nieniszczących badań diagnostycznych konstrukcji betonowych. Dzięki emisji i analizie impulsów elektromagnetycznych możliwe jest uzyskanie obrazu wewnętrznej struktury betonu, co pozwala na ocenę rozmieszczenia zbrojenia, identyfikację defektów oraz określenie grubości warstwy przykrywającej zbrojenie.

Dla firm, które nie posiadają własnego parku maszynowego, kluczową opcją jest profesjonalne prześwietlanie betonu georadaremBadanie georadarem betonu stanowi zaawansowaną metodę nieniszczących badań diagnostycznych konstrukcji betonowych. Dzięki emisji i analizie impulsów elektromagnetycznych możliwe jest uzyskanie obrazu wewnętrznej struktury betonu, co pozwala na ocenę rozmieszczenia zbrojenia, identyfikację defektów oraz określenie grubości warstwy przykrywającej zbrojenie. jako usługa zewnętrzna. Specjalista wyposażony w sprzęt taki jak Proceq GP8800 przeprowadza inspekcję, której wynikiem jest nie tylko suchy odczyt, ale zaawansowana wizualizacja. Dzięki oprogramowaniu GPR Insights, możliwe jest nałożenie wyników skanowania na rzeczywisty widok konstrukcji przy użyciu Rozszerzonej Rzeczywistości (AR).

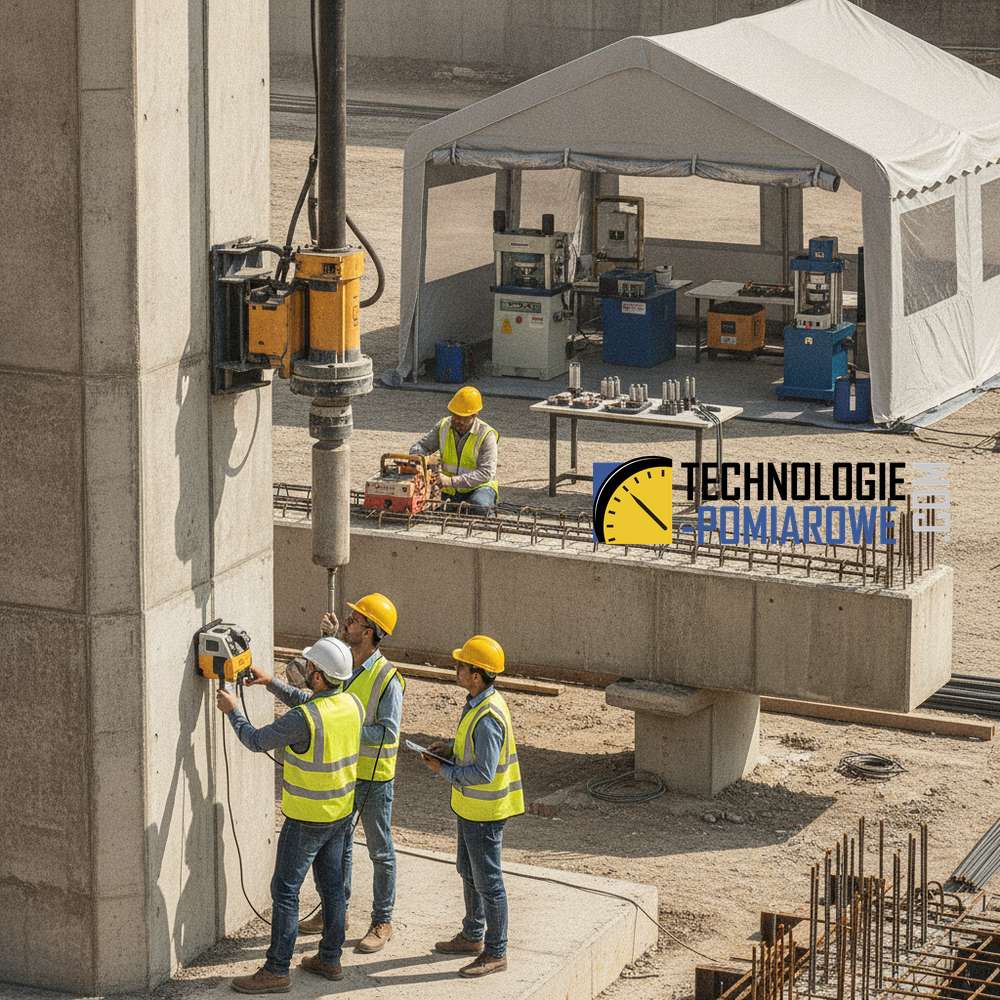

Kompleksowa diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. żelbetowych — Ekspertyza stanu technicznego

Wykorzystanie georadaru to fundament, na którym budowana jest kompleksowa diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. żelbetowych. Nowoczesna ekspertyza stanu technicznego nie ogranicza się tylko do wykrycia prętów. Dzięki GPR i powiązanym metodom NDT (takim jak badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. czy młotki Schmidta), inżynier może:

• Wykryć delaminacje (rozwarstwienia) betonu niewidoczne gołym okiem.
• Zidentyfikować pustki powietrzne powstałe w wyniku błędnego wibrowania mieszanki.
• Ocenić stan wilgotnościowy i zasolenie betonu (wpływające na sygnał GPR).
• Przeprowadzić inwentaryzację uzbrojenia w obiektach zabytkowych, gdzie ingerencja mechaniczna jest zabroniona.

Dlaczego warto zainwestować w skanowanie GPRSkanowanie GPR to bezinwazyjna metoda precyzyjnej lokalizacji zbrojenia i instalacji wewnątrz konstrukcji betonowych. Pozwala wyeliminować ryzyko uszkodzeń podczas wiercenia czy cięcia, gwarantując bezpieczeństwo i oszczędność czasu. To fundament nowoczesnej diagnostyki NDT przed każdą przebudową. ?

Inwestycja w skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. GPR — lokalizację zbrojenia i jego średnicy zwraca się błyskawicznie poprzez uniknięcie awarii. Każde przypadkowe trafienie w zbrojenie podczas prac montażowych to nie tylko koszt uszkodzonego wiertła, ale przede wszystkim konieczność wykonywania napraw strukturalnych, a w skrajnych przypadkach — wstrzymanie budowy przez nadzór budowlany. Stosując zaawansowane georadary PROCEQ, zamieniamy niepewność na precyzyjne dane techniczne, które są podstawą bezpiecznej i nowoczesnej inżynierii.

Normy wspierające badania GPR: Prawidłowo przeprowadzone skanowanie jest zgodne z międzynarodowymi standardami, takimi jak ASTM D6432 czy ACI 228.2R, co sprawia, że wyniki badań GPR są akceptowane przez inspektorów i rzeczoznawców na całym świecie jako wiarygodna podstawa do oceny stanu technicznego budowli.

Kluczowe parametry fizyczne: Przenikalność dielektryczna i prędkość fali

Skuteczność georadaru zależy od zrozumienia właściwości fizycznych badanego ośrodka. Kluczowym parametrem jest względna przenikalność elektryczna (stała dielektryczna, ε_r). To ona decyduje o tym, jak szybko fala elektromagnetyczna porusza się w betonie. W suchym betonie stała ta wynosi zazwyczaj od 4 do 7, natomiast w betonie wilgotnym może wzrosnąć nawet do 12-15, co drastycznie skraca głębokość penetracji i zmienia interpretację głębokości zalegania obiektów.

Aby badanie było precyzyjne, konieczna jest kalibracja prędkości rozchodzenia się fali (VOP - Velocity of Propagation). Można to wykonać na dwa sposoby:

• Metoda głębokości znanej: Skanujemy obiekt o znanej głębokości (np. dno płyty lub pręt na konkretnej głębokości) i dopasowujemy parametry urządzenia.
• Metoda dopasowania hiperboli: Wykorzystanie matematycznej analizy kształtu odbicia sygnału w oprogramowaniu georadarowym do wyznaczenia prędkości fali w danym materiale.

Interpretacja danych: Od hiperboli do obrazu 3D

Surowy odczyt z georadaru, zwany B-scanem (przekrój pionowy), nie pokazuje prętów jako okręgów, lecz jako hiperbole. Szczyt hiperboli wyznacza dokładne położenie osiowe pręta lub przewodu. Nowoczesne systemy GPR pozwalają na automatyczną migrację danych, która przekształca te łuki w punkty, tworząc czytelny obraz struktury.

W zaawansowanej diagnostyce stosuje się również:

• C-scan (widok z góry): Pozwala na wizualizację siatki zbrojenia na konkretnej głębokości (tzw. time-slicing). Jest to niezastąpione przy wykrywaniu skomplikowanych układów instalacyjnych.
• Odszumianie sygnału (Gain & Filtering): Proces wzmacniania słabych odbić z głębszych warstw przy jednoczesnym tłumieniu zakłóceń powierzchniowych.

Wykrywanie kabli sprężających (Post-Tensioning) i rur PVC

Jedną z największych przewag georadaru nad tradycyjnymi wykrywaczami zbrojenia jest zdolność do lokalizacji elementów niemetalowych. Georadar reaguje na kontrast stałej dielektrycznej między betonem a badanym obiektem. Dzięki temu możliwe jest:

• Wykrywanie osłon kabli sprężających: GPR pozwala odróżnić kable sprężające od zwykłego zbrojenia wiotkiego, co ma krytyczne znaczenie przy przebudowach obiektów mostowych i hal wielkopowierzchniowych.
• Lokalizacja pustych i wypełnionych rur PVC: Powietrze lub woda wewnątrz rur tworzą silny kontrast sygnału, co pozwala na precyzyjne trasowanie instalacji sanitarnych zatopionych w stropach.
• Identyfikacja kanałów kablowych: Wykrywanie pustek technologicznych, w których mogą znajdować się przewody elektryczne lub teletechniczne.

Czynniki ograniczające i wpływ środowiska

Jako specjaliści NDT musimy pamiętać o ograniczeniach technologii GPR, które wynikają z praw fizyki:

• "Świeży" beton: Wysoka zawartość wolnej wody i aktywność chemiczna w młodym betonie (do 28 dni) silnie tłumią fale radiowe, co znacznie ogranicza zasięg georadaru.
• Gęste siatki zbrojenia (efekt ekranowania): Jeśli pręty są ułożone zbyt gęsto (np. co 5 cm), górna warstwa zbrojenia może działać jak klatka Faradaya, odbijając większość energii i uniemożliwiając "zajrzenie" głębiej.
• Włókna stalowe (beton zbrojony włóknem): Obecność rozproszonego zbrojenia stalowego drastycznie zwiększa szum tła i może uniemożliwić skuteczne skanowanie metodą GPR.

Diagnostyka iniekcji i pustek wewnątrz struktury

Georadar GPR to nie tylko lokalizacja stali, to także narzędzie do oceny ciągłości materiału. Pozwala na wykrywanie:

• Pustek pod płytami posadzkowymi: Identyfikacja wymycia podłoża lub osiadania gruntu pod betonem.
• Błędów iniekcji w kanałach kablowych: Wykrywanie miejsc, w których kanał osłonowy nie został w pełni wypełniony zaczynem cementowym, co grozi korozją cięgien sprężających.
• Gniazd żwirowych (raków): Lokalizacja obszarów o obniżonej gęstości, powstałych na skutek błędnego wibrowania mieszanki betonowej.

Szczegółowe wytyczne normatywne

Dopełnieniem procesu badawczego jest oparcie się na specyfikacjach technicznych. Oprócz wspomnianych norm ASTM i ACI, w Europie kluczowe są:

• EN 302 066: Norma dotycząca urządzeń bliskiego zasięgu (SRD) oraz obrazowania obiektów przy użyciu GPR, określająca parametry techniczne i dopuszczalne emisje.
• Instrukcje ITB (Instytutu Techniki Budowlanej): Wytyczne dotyczące nieniszczącej oceny grubości otuliny i lokalizacji zbrojenia w konstrukcjach żelbetowych.
