Prześwietlanie betonu georadarem — nowoczesna diagnostyka w służbie bezpieczeństwa konstrukcji

Jako zespół inżynierów specjalizujących się w diagnostyce konstrukcji, doskonale wiemy, że beton skrywa przed ludzkim okiem kluczowe informacje o swojej nośności i trwałości. Prześwietlanie betonu georadarem (GPR) to w naszej praktyce fundament nowoczesnych badań nieniszczących (NDT). Usługa ta pozwala na bezinwazyjne „zajrzenie” do wnętrza elementów żelbetowych, co jest kluczowe dla zapewnienia bezpieczeństwa obiektów mostowych, przemysłowych i kubaturowych na terenie całej Polski.

Rozwiązywanie krytycznych problemów inżynierskich

Nasza praca zaczyna się tam, gdzie pojawiają się pytania o integralność struktury. Najczęściej spotykamy się z trzema kluczowymi wyzwaniami, które rozwiązujemy za pomocą zaawansowanego skanowania:

• Brak dokumentacji powykonawczej: To jeden z najczęstszych problemów przy modernizacji starszych obiektów. Jeśli nie wiadomo, gdzie przebiega zbrojenie, niemożliwe jest przeprowadzenie rzetelnych obliczeń statycznych. Nasza usługa „Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. i wykrywanie zbrojenia” pozwala odtworzyć rzeczywisty układ prętów, tworząc cyfrową dokumentację zastępczą.
• Ryzyko uszkodzenia struktury przy pracach montażowych: Planujesz otwory w stropie i obawiasz się, że nie trafisz w zbrojenie? Zasada jest prosta: nie wiesz — nie wierć. Przecięcie kluczowego pręta nośnego może naruszyć statykę całego elementu. Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. przed wierceniem pozwala precyzyjnie wyznaczyć „bezpieczne okna”, w których można prowadzić prace bez ryzyka awarii budowlanej.
• Zagrożenie korozją: Za mała grubość otuliny to bezpośrednie ryzyko korozji zbrojenia. Jeśli pręty stalowe nie są chronione odpowiednią warstwą betonu, wilgoć i chlorki szybko doprowadzą do ich degradacji. Wykonując pomiar grubości otuliny profometrem, sprawdzamy, czy zbrojenie jest realnie chronione przed czynnikami zewnętrznymi.

Synergia technologii: GPR i Profometr

W profesjonalnej diagnostyce konstrukcji nie polegamy na jednym urządzeniu. Stosujemy podejście hybrydowe, łącząc zalety georadaru i profometru elektromagnetycznego, co pozwala nam dostarczyć najbardziej precyzyjne dane na rynku.

Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. georadarem i profometrem realizowane jednocześnie daje pewność, której nie zapewni żadna z metod osobno. GPR mapuje „szkielet” konstrukcji i wykrywa anomalie, takie jak kawerny czy rozwarstwienia, natomiast Profometr dostarcza „twardych liczb” niezbędnych dla projektanta wzmacniającego konstrukcję.

Zastosowania w diagnostyce konstrukcji

Jako specjaliści od diagnostyki betonu, wykorzystujemy te technologie w szerokim spektrum działań inżynierskich:

1. Weryfikacja jakości wykonawstwa: Sprawdzamy, czy wykonawca ułożył zbrojenie zgodnie z projektem (rozstaw, średnice, grubość otuliny).
2. Lokalizacja instalacji przed wycinaniem otworów: Wykrywamy rury ogrzewania podłogowego, kable elektryczne i inne media zatopione w betonie.
3. Ekspertyzy pożarowe: Oceniamy, czy wysoka temperatura spowodowała delaminację betonu od zbrojenia.
4. Badania mostów i wiaduktów: Monitorujemy stan otuliny w agresywnym środowisku (sole odladzające).

Normy i profesjonalizm badawczy

Wszystkie nasze pomiary realizujemy w oparciu o rygorystyczne standardy, co gwarantuje, że wyniki badań mogą stanowić podstawę do projektowania i opinii biegłych sądowych. Pracujemy zgodnie z:

• PN-EN 12504: Badania betonu w konstrukcjach.
• PN-EN 13791: Ocena wytrzymałości betonu na ściskanie (gdzie skanowanie GPRSkanowanie GPR to bezinwazyjna metoda precyzyjnej lokalizacji zbrojenia i instalacji wewnątrz konstrukcji betonowych. Pozwala wyeliminować ryzyko uszkodzeń podczas wiercenia czy cięcia, gwarantując bezpieczeństwo i oszczędność czasu. To fundament nowoczesnej diagnostyki NDT przed każdą przebudową. jest wstępem do wyznaczenia miejsc odwiertów rdzeniowych lub badań sklerometrycznychBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ).
• Wytyczne ACI 228.2R: Nondestructive Test Methods for Evaluation of Concrete in Structures.

Dlaczego warto wybrać nasz zespół?

Oferujemy kompleksową usługę skanowania betonu GPR — lokalizację zbrojenia i jego średnicy na terenie całej Polski. Nie dostarczamy jedynie surowych wykresów (skanów), ale pełną interpretację inżynierską. Rozumiemy różnicę między błędem pomiarowym a rzeczywistą wadą konstrukcyjną. Nasze raporty zawierają czytelne mapy zbrojenia, tabele pomiarowe oraz rekomendacje techniczne.

Jeśli planujesz prace renowacyjne, modernizację obiektu lub po prostu chcesz mieć pewność co do stanu technicznego konstrukcji — zapraszamy do współpracy. Wykorzystując skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. i wykrywanie zbrojenia metodami NDT, oszczędzasz czas, redukujesz koszty niepotrzebnych odkrywek i przede wszystkim dbasz o bezpieczeństwo użytkowników obiektu.

Parametry techniczne i fizyka pomiaru GPR

Zrozumienie skuteczności georadaru wymaga przyjrzenia się fizyce fal elektromagnetycznych. W diagnostyce betonu kluczowym parametrem jest przenikalność dielektryczna (względna przenikalność elektryczna) materiału, która determinuje prędkość rozchodzenia się fali wewnątrz elementu. Jako specjaliści kalibrujemy nasze urządzenia, biorąc pod uwagę stopień wilgotności oraz zasolenia betonu, co pozwala na precyzyjne przeliczenie czasu powrotu impulsu na rzeczywistą głębokość zalegania obiektu.

W naszych badaniach wykorzystujemy anteny wysokoczęstotliwościowe (High Frequency), zazwyczaj w zakresie od 1,5 GHz do 2,6 GHz. Taka charakterystyka pozwala na uzyskanie wysokiej rozdzielczości, niezbędnej do rozróżnienia gęsto rozmieszczonych prętów zbrojeniowych, przy zachowaniu głębokości penetracji do około 40–60 cm, co jest optymalne dla większości stropów, belek i słupów żelbetowych.

Detekcja zbrojenia sprężonego i kablobetonu

Istotnym obszarem, o którym często zapomina się w standardowych opisach, jest lokalizacja kabli sprężających (cięgien) w konstrukcjach kablobetonowych. Przecięcie kabla sprężającego podczas wiercenia jest wielokrotnie groźniejsze w skutkach niż uszkodzenie zwykłego pręta zbrojeniowego. Georadar o wysokiej rozdzielczości pozwala nam na:

• Odróżnienie pasywnego zbrojenia wiotkiego od tras kabli sprężających.
• Wyznaczenie przebiegu osłon (kanałów) kablowych, zarówno stalowych, jak i wykonanych z tworzyw sztucznych (HDPE).
• Weryfikację wypełnienia kanałów iniekcyjnych (wykrywanie niebezpiecznych pustek wewnątrz osłon kablowych).

Wyznaczanie grubości konstrukcji i detekcja rozwarstwień

Prześwietlanie betonu to nie tylko szukanie metalu. GPR jest niezastąpiony przy jednostronnym pomiarze grubości elementów betonowych, takich jak płyty fundamentowe, ściany oporowe czy obudowy tuneli, gdzie dostęp do drugiej strony jest niemożliwy. Fala radarowa odbija się od granicy ośrodków (np. beton-grunt lub beton-powietrze), co pozwala precyzyjnie określić geometrię konstrukcji.

Dodatkowo technologia ta pozwala na wykrycie anomalii strukturalnych, takich jak:

• Pustki i kawerny: Miejsca o niedostatecznym zagęszczeniu mieszanki betonowej lub błędy betonowania.
• Delaminacje: Rozwarstwienia betonu powstałe w wyniku korozji zbrojenia lub oddziaływań termicznych (np. po pożarze).
• Wtrącenia obce: Pozostałości elementów szalunkowych lub innych materiałów osłabiających przekrój.

Ograniczenia metody i wpływ środowiska

Jako profesjonalny zespół badawczy, rzetelnie informujemy o ograniczeniach technologii GPR. Skuteczność „widzenia” w głąb betonu zależy od:

• Zjawiska ekranowania: Bardzo gęste zbrojenie górą (tzw. klatka Faradaya) może ograniczać widoczność elementów położonych głębiej.
• Wieku betonu: „Świeży” beton (do 28 dni) posiada wysoką wilgotność, co powoduje silne tłumienie fal elektromagnetycznych i zmniejsza zasięg badania.
• Obecności wody: Beton nasycony wodą lub pracujący w stałym kontakcie z wilgocią wymaga specjalistycznej interpretacji radargramów ze względu na zmianę prędkości fali.

Zaawansowana wizualizacja: Radargramy, Slice-scan i 3D

Współczesna diagnostyka odchodzi od analizy surowych przebiegów fal na rzecz czytelnych obrazów inżynierskich. Nasze raporty wzbogacamy o:

• B-Scan (widok przekroju): Pozwala na wizualizację głębokości i rozmieszczenia poszczególnych prętów.
• C-Scan (mapy poziome/topograficzne): Obrazowanie „warstwa po warstwie” (tzw. time-slice), które pokazuje rozkład zbrojenia na konkretnej głębokości, idealne do mapowania instalacji podłogowych.

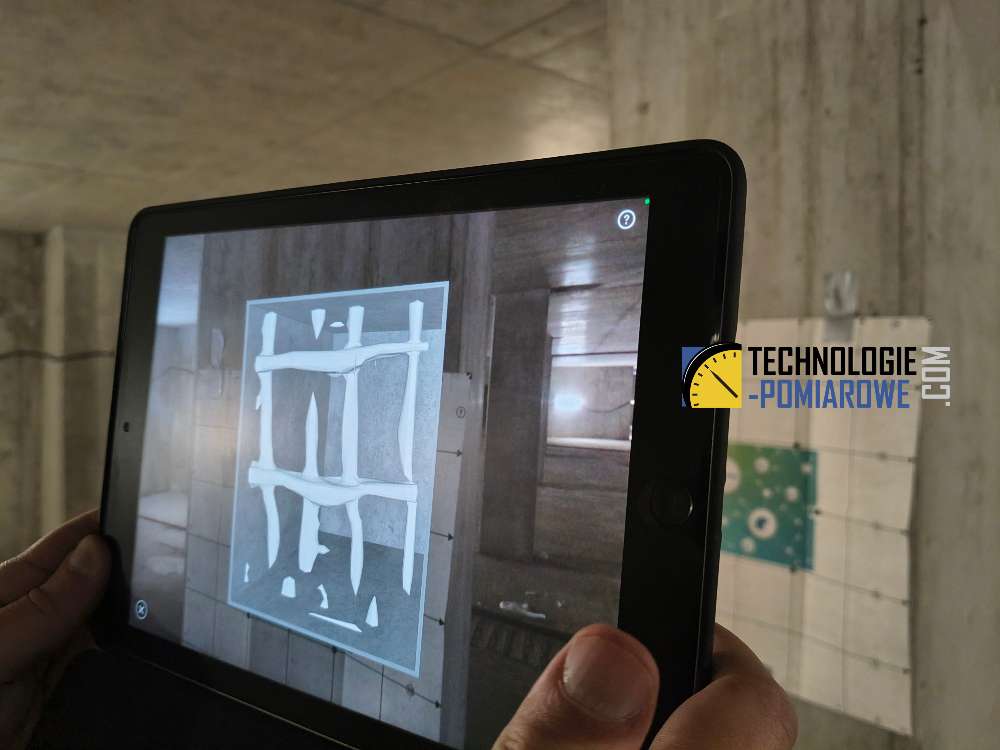

• Tomografia GPR 3D: Trójwymiarowa rekonstrukcja wnętrza betonu, umożliwiająca przestrzenną analizę kolizji przed planowanymi przebiciami.
