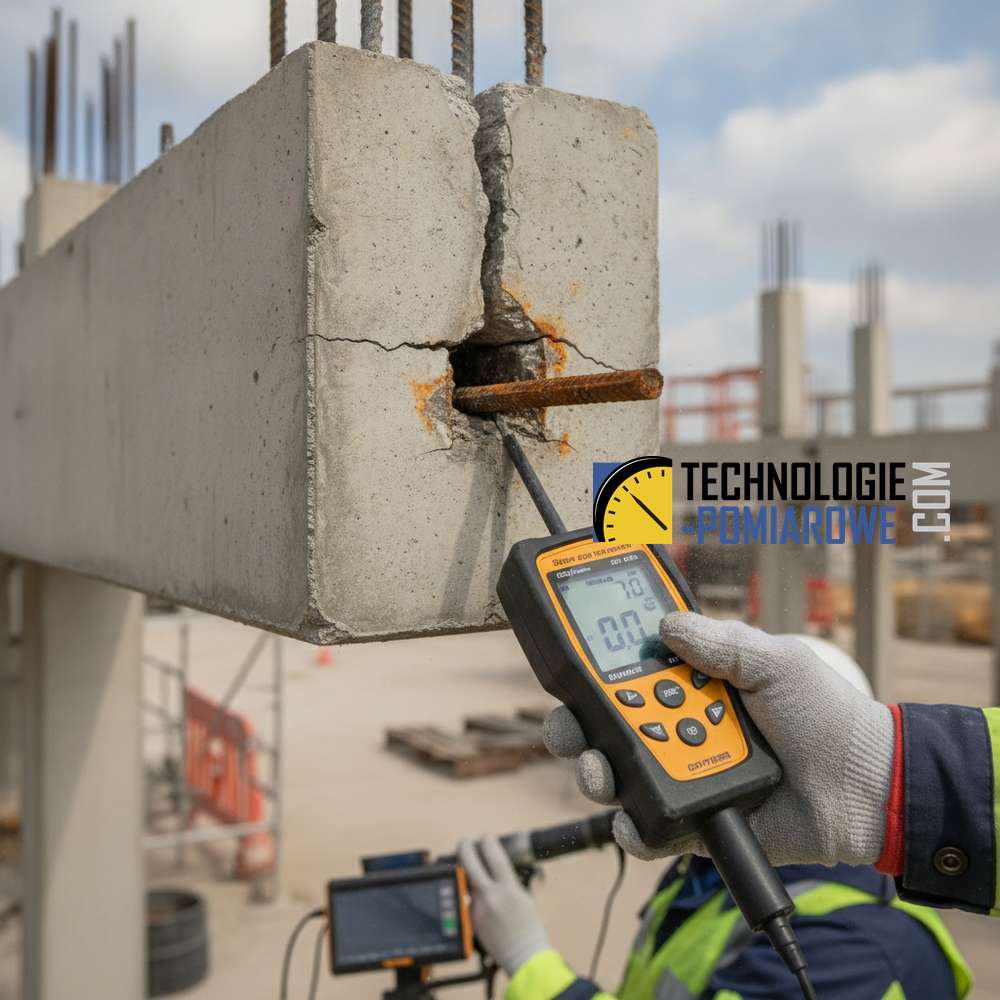

Problem: Niedostateczna grubość otuliny betonowej — zagrożenie trwałości i nośności konstrukcji
W praktyce inżynierskiej otulina betonowa pełni dwie kluczowe funkcje: zapewnia właściwą współpracę (przyczepność) stali z betonem oraz stanowi barierę ochronną przed czynnikami korozyjnymi. Zgodnie z normą PN-EN 1992-1-1 (Eurokod 2) oraz PN-EN 206, grubość otuliny musi być ściśle skorelowana z klasą ekspozycji (XC, XD, XS, XF, XA), w której pracuje dany element. Zbyt mała warstwa betonu nad zbrojeniem drastycznie skraca czas do zainicjowania procesów korozyjnych, co bezpośrednio uderza w projektowany okres eksploatacji obiektu.
Potencjalne przyczyny niedoboru otuliny
Błędy skutkujące niewłaściwą grubością otuliny najczęściej powstają na etapie wykonawstwa:
- Niewłaściwy dobór podkładek dystansowych: Zastosowanie zbyt niskich dystansów lub ich zbyt rzadkie rozmieszczenie, co prowadzi do uginania się prętów pod ciężarem mieszanki betonowej lub pracowników.
- Przemieszczenie zbrojenia podczas betonowania: Silne wibrowanie wgłębne lub dynamiczne podawanie mieszanki z pompy może spowodować przesunięcie koszy zbrojeniowych, jeśli nie zostały one stabilnie zamocowane.
- Błędy w prefabrykacji zbrojenia: Wykonanie szkieletów o wymiarach przekraczających dopuszczalne tolerancje projektowe.
- Niedokładności szalunkowe: Odkształcenia deskowań pod wpływem parcia betonu, redukujące przestrzeń przeznaczoną na otulenie.
Metody diagnostyczne i NDT
Jako inżynierowie diagnostyki, weryfikację otuliny przeprowadzamy za pomocą zaawansowanych metod nieniszczących, co pozwala na ocenę stanu faktycznego bez naruszania struktury elementu.
- Skanowanie systemem Profometer (Metoda elektromagnetyczna): To podstawowe narzędzie do precyzyjnego pomiaru grubości otuliny i lokalizacji prętów. Pozwala na szybką inwentaryzację dużych powierzchni i statystyczną ocenę zgodności z projektem.
- Georadar (GPR): Wykorzystywany przy gęstym zbrojeniu lub elementach grubościennych. Umożliwia wykrywanie zbrojenia na większych głębokościach oraz identyfikację innych obiektów zatopionych w betonie.
- SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.): Choć służy głównie do oceny jednorodności i wytrzymałości betonu na ściskanie, pozwala pośrednio ocenić jakość warstwy przypowierzchniowej, która ma chronić zbrojenie.
- Badanie karbonatyzacji: Wykonanie odkrywki i testu fenoloftaleinowego pozwala określić głębokość frontu karbonatyzacji. Jeśli front ten zbliża się do poziomu zbrojenia (z powodu zbyt małej otuliny), ryzyko korozji jest krytyczne.
- Metoda Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Stosowana do oceny wytrzymałości betonu na odrywanie w strefie przypowierzchniowej, co jest istotne przy planowaniu ewentualnych napraw (np. reprofilacji otuliny).
Wymagania normowe a klasy ekspozycjiKlasy ekspozycji określają zagrożenia dla betonu oraz zbrojenia wynikające z oddziaływań chemicznych i fizycznych, które nie są obciążeniami mechanicznymi.
Zależność wymaganej otuliny od środowiska pracy konstrukcji przedstawia poniższa tabela (wartości poglądowe dla okresu eksploatacji 50 lat):
| Klasa ekspozycji | Charakterystyka środowiska | Minimalna otulina (Cmin,dur) |
|---|---|---|
| XC1 | Suche lub stale mokre (np. wnętrza budynków) | 10-15 mm |
| XC3/XC4 | Umiarkowana wilgotność, cykle mokre/suche (np. elewacje) | 25-30 mm |
| XD1/XD3 | Środowisko skażone chlorkami (np. parkingi, mosty) | 35-45 mm |
| XS1-XS3 | Środowisko morskie (bezpośrednie działanie soli) | 40-50 mm |
Ryzyka wynikające z zignorowania problemu
Niedostateczna otulina to nie tylko wada estetyczna, ale przede wszystkim poważne zagrożenie strukturalne:
- Przyspieszona korozja zbrojenia: Przy małej otulinie front karbonatyzacji lub chlorki docierają do stali w bardzo krótkim czasie, niszcząc warstwę pasywną zbrojenia.
- Złuszczenia i odpryski (Spalling): Produkty korozji stali mają większą objętość niż stal pierwotna, co generuje ciśnienie wewnętrzne rozsadzające beton od środka.
- Utrata przyczepności: Korozja na styku stal-beton degraduje wiązanie, co może doprowadzić do utraty nośności elementu zginanego lub ściskanego.
- Koszty napraw: Ignorowanie problemu na etapie odbiorów prowadzi do konieczności kosztownych napraw systemami PCC lub nakładania powłok ochronnych w późniejszym terminie.
Rekomendacja inżynierska: W przypadku podejrzenia niedostatecznej otuliny, należy niezwłocznie przeprowadzić skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. systemem Profometer lub GPR. Wiedza o rzeczywistym położeniu zbrojenia jest również niezbędna przed przystąpieniem do jakichkolwiek prac wiertniczych (np. montaż instalacji, kotwienie maszyn), aby uniknąć przypadkowego przecięcia prętów nośnych.
