Badanie karbonatyzacji betonu — klucz do trwałości konstrukcji żelbetowych

Karbonatyzacja to jeden z najgroźniejszych, powolnych procesów degradacji betonu, który bezpośrednio uderza w trwałość zbrojenia. Z punktu widzenia chemicznego jest to reakcja dwutlenku węgla (CO2) z wodorotlenkiem wapnia Ca(OH)2 w zaczynie cementowym. Wynikiem tej reakcji jest powstanie węglanu wapnia CaCO3, co skutkuje drastycznym obniżeniem odczynu pH betonu — z poziomu powyżej 12,5 (silnie zasadowego) do wartości poniżej 9,0.

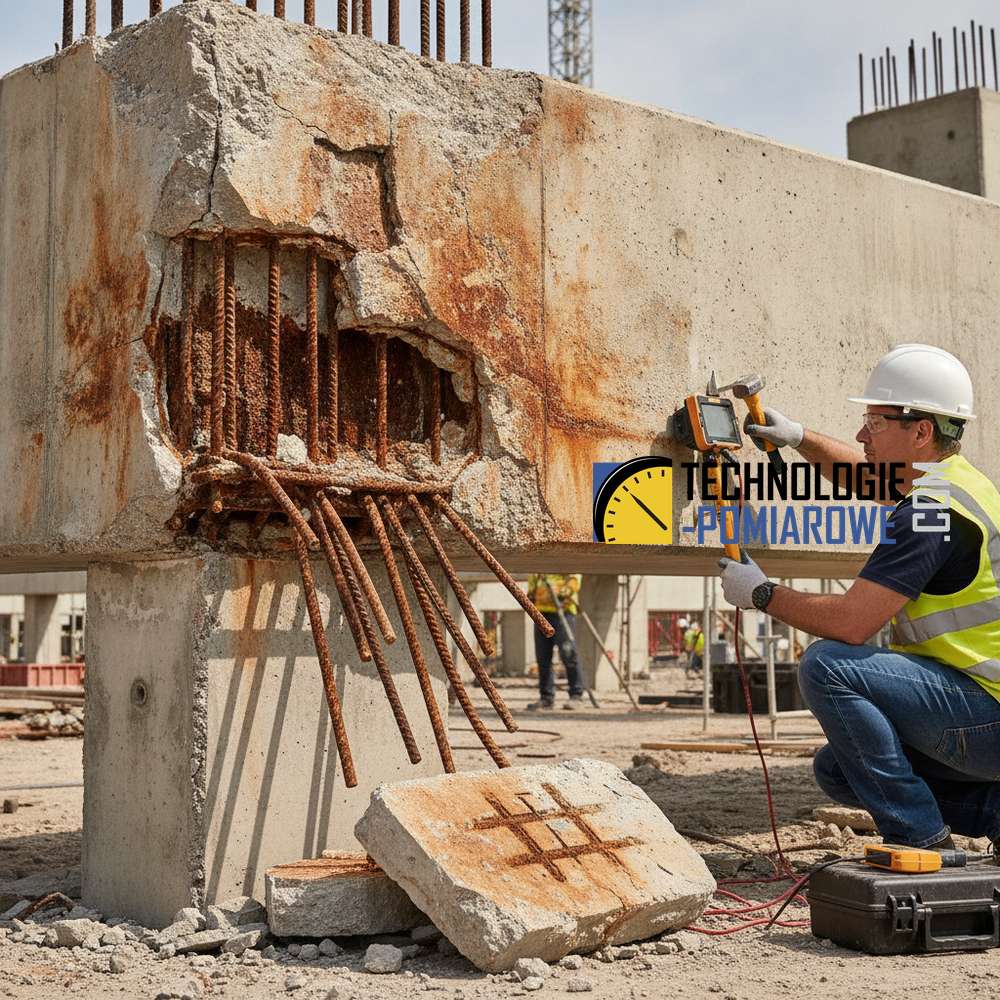

Ten spadek pH ma katastrofalne skutki dla zbrojenia: niszczy warstwę pasywną (mikroskopijną warstwę tlenków), która w zdrowym betonie chroni stal przed utlenianiem. Gdy front karbonatyzacji dociera do prętów, w obecności wilgoci i tlenu następuje elektrochemiczna korozja zbrojenia. To z kolei prowadzi do pękania otuliny, powstawania odprysków i w skrajnych przypadkach do sytuacji, w której zbrojenie jest skorodowane na wylocie, co drastycznie redukuje nośność i bezpieczeństwo obiektu.

Metoda fenoloftaleinowa wg PN-EN 14630: Standard diagnostyczny

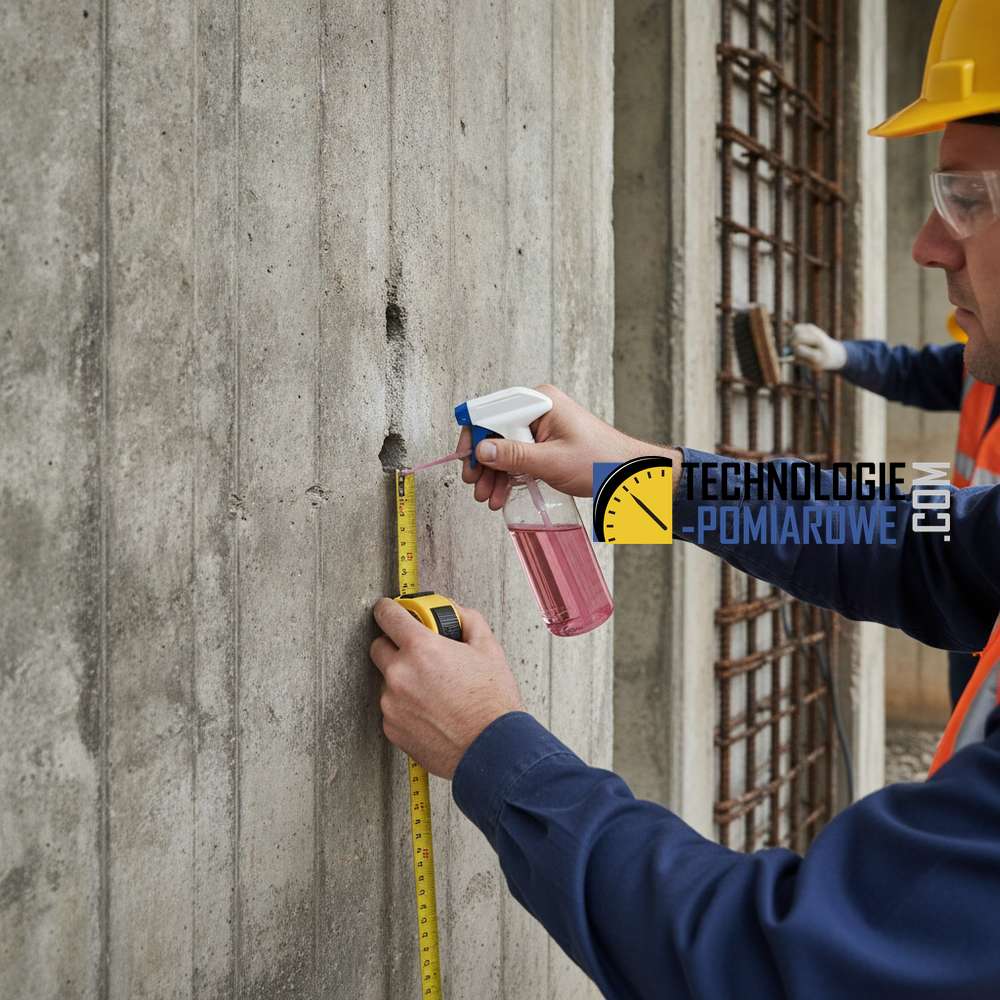

Podstawowym narzędziem diagnostycznym jest badanie karbonatyzacji betonu metodą fenoloftaleinową, opisaną w normie PN-EN 14630. Procedura ta pozwala na wizualizację postępu frontu degradacji na świeżym przełomie betonu. Po spryskaniu powierzchni 1% roztworem fenoloftaleiny, obszary o wysokim pH (zdrowe) barwią się na intensywny kolor różowo-fioletowy, podczas gdy strefa skarbonatyzowana pozostaje bezbarwna.

Jednak samo stwierdzenie głębokości karbonatyzacji to dopiero połowa sukcesu. Rzetelna diagnostyka karbonatyzacji betonu wymaga zestawienia wyników z rzeczywistą geometrią zbrojenia. Dopiero porównanie głębokości karbonatyzacji z grubością otuliny pozwala odpowiedzieć na pytanie: jak blisko zbrojenia znajduje się strefa zagrożenia?

Relacja między karbonatyzacją a grubością otuliny

Problem za małej grubości otuliny jest najczęstszą przyczyną przedwczesnej korozji. Jeśli projekt zakładał otulinę 30 mm, a błędy wykonawcze sprawiły, że wynosi ona 15 mm, front karbonatyzacji dotrze do stali dwukrotnie szybciej, niż przewidywał projektant. W takim przypadku proces "karbonatyzacja betonu — korozja zbrojenia postępuje" staje się faktem, który wymaga natychmiastowej interwencji.

Aby skutecznie zarządzać tym ryzykiem, nowoczesna diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. i żelbetu in-situ na budowie wykorzystuje zaawansowane przyrządy pomiarowe:

Integracja badań: Kompleksowy obraz stanu konstrukcji

Podczas profesjonalnych ekspertyz nie poprzestaje się na jednym teście. Aby w pełni ocenić stopień degradacji, stosuje się podejście zintegrowane:

• Korelacja z Klasami Ekspozycji: Zgodnie z normą PN-EN 206, konstrukcje są projektowane dla konkretnych klas (np. XC1-XC4 dla ryzyka karbonatyzacji). Badanie pozwala zweryfikować, czy beton faktycznie radzi sobie w danym środowisku (np. w garażach podziemnych czy tunelach).
• Wykorzystanie Profometru: Urządzenie to jest niezbędne do nieniszczącego wyznaczenia rozkładu zbrojenia. Znając dokładną głębokość zalegania prętów, diagnosta może precyzyjnie wskazać miejsca krytyczne, gdzie korozja już się rozpoczęła lub jest nieuchronna.

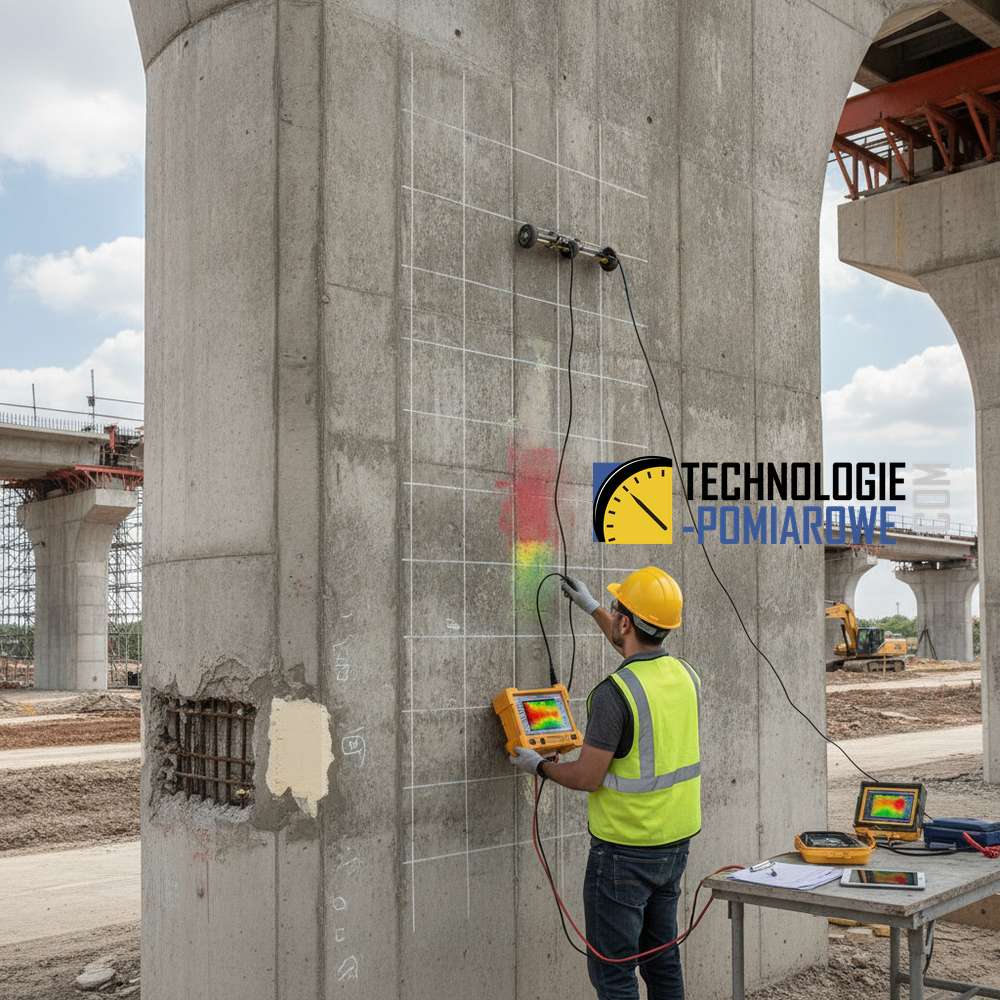

• Badanie potencjału korozyjnego: Gdy front karbonatyzacji osiągnął już zbrojenie, badanie potencjału pozwala stworzyć mapę korozji w konstrukcji. Dzięki temu wiadomo, które fragmenty wymagają reprofilacji, a które jedynie zabezpieczenia powierzchniowego.
• SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. a karbonatyzacja: Należy pamiętać, że karbonatyzacja utwardza warstwę przypowierzchniową betonu. Specjalista używający młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. musi brać poprawkę na ten proces, aby nie zawyżyć realnej klasy wytrzymałości betonu na ściskanie.

Jak zatrzymać postępującą korozję?

Jeśli diagnostyka wykaże, że front karbonatyzacji zbliża się do zbrojenia lub już je objął, należy podjąć kroki naprawcze. Wybór metody zależy od wyników badań in-situ:

1. Zabezpieczenie zbrojenia: Stosowanie inhibitorów korozji lub powłok ochronnych na pręty.
2. Renalkalizacja: Elektrotechniczne przywrócenie wysokiego pH betonu (rzadziej stosowane, kosztowne).
3. Odtworzenie otuliny: Nałożenie zapraw typu PCC (polimerowo-cementowych) w celu zwiększenia fizycznej bariery przed CO2.
4. Powłoki hydrofobowe i antykarbonatyzacyjne: Zabezpieczenie powierzchni betonowej przed wnikaniem wilgoci i gazów atmosferycznych.

Normy i standardy techniczne

• PN-EN 14630 — Oznaczanie głębokości karbonatyzacji metodą fenoloftaleinową.
• PN-EN 206 — Klasy ekspozycjiKlasy ekspozycji określają zagrożenia dla betonu oraz zbrojenia wynikające z oddziaływań chemicznych i fizycznych, które nie są obciążeniami mechanicznymi. (XC) i wymagania dla betonu.
• PN-EN 12504-2 — Badania nieniszczące (sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ).
• PN-EN 1504 — Wyroby i systemy do ochrony i napraw konstrukcji betonowych.

Podsumowując, regularne pomiary grubości otuliny profometremProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego. oraz okresowe badanie głębokości karbonatyzacji to fundament utrzymania obiektów inżynierskich w należytym stanie technicznym. Tylko połączenie wiedzy o chemii betonu z precyzyjnym sprzętem pomiarowym pozwala uniknąć kosztownych awarii i zapewnić bezpieczeństwo użytkownikom konstrukcji.

Kinetyka procesu: Jak szybko postępuje front karbonatyzacji?

Przewidywanie trwałości konstrukcji wymaga zrozumienia kinetyki dyfuzji CO2. Proces ten nie jest liniowy, lecz postępuje zgodnie z prawem pierwiastka kwadratowego z czasu. Głębokość karbonatyzacji (d) określa się wzorem d = k · &sqrt;t, gdzie „k” to współczynnik karbonatyzacji, a „t” to czas eksploatacji obiektu. Wyznaczenie parametru „k” na podstawie pomiarów in-situ pozwala inżynierom oszacować, po ilu latach front degradacji osiągnie poziom zbrojenia, co jest kluczowe dla planowania budżetów remontowych.

Czynniki determinujące tempo karbonatyzacji

Szybkość, z jaką dwutlenek węgla penetruje strukturę betonu, zależy od kilku kluczowych czynników, które należy uwzględnić podczas analizy wyników:

• Wskaźnik w/c (woda-cement): Beton o wysokim wskaźniku w/c charakteryzuje się większą porowatością kapilarną, co drastycznie przyspiesza dyfuzję gazów.
• Wilgotność względna (RH): Proces karbonatyzacji zachodzi najszybciej przy wilgotności rzędu 50–70%. W betonie całkowicie suchym brak jest wody niezbędnej do reakcji chemicznej, natomiast w betonie w pełni nasyconym wodą dyfuzja CO2 jest niemal całkowicie zablokowana.
• Rodzaj cementu: Cementy z dodatkami mineralnymi (np. popioły lotne, żużel) mogą mieć mniejszą rezerwę alkaliczną, co przy niewłaściwej pielęgnacji skutkuje szybszym spadkiem pH.
• Stopień zagęszczenia i pielęgnacja: Niedostateczne wibrowanie mieszanki pozostawia pustki powietrzne, które stanowią „autostrady” dla dwutlenku węgla.

Niuanse techniczne badania metodą fenoloftaleinową

Podczas wykonywania badania wg PN-EN 14630, diagnosta musi zwrócić uwagę na aspekty techniczne, które mogą zafałszować wynik:

• Usuwanie pyłu wiertniczego: Jeśli badanie jest wykonywane na otworze wiertniczym, należy bezwzględnie usunąć pył sprężonym powietrzem. Pył z głębszych, zdrowych warstw betonu (o wysokim pH) może osadzić się na ściankach strefy skarbonatyzowanej i zabarwić ją na różowo, dając fałszywy obraz braku karbonatyzacji.
• Czas odczytu: Pomiaru głębokości należy dokonać niezwłocznie po spryskaniu przełomu, a następnie powtórzyć go po kilku minutach, gdyż granica koloru może ulec subtelnemu przesunięciu wskutek reakcji z CO2 z powietrza.
• Wpływ wilgotności podłoża: Bardzo mokry beton może rozcieńczyć roztwór fenoloftaleiny, osłabiając intensywność barwy i utrudniając precyzyjny pomiar suwmiarką.

Szczegółowa charakterystyka klas ekspozycji XC

Zgodnie z normą PN-EN 206, ryzyko korozji zainicjowanej karbonatyzacją definiują klasy XC. Zrozumienie ich specyfiki pozwala na lepszą interpretację wyników pomiarowych:

• XC1 (Suche lub stale mokre): Niskie ryzyko. Beton wewnątrz budynków o niskiej wilgotności lub elementy stale zanurzone w wodzie.
• XC2 (Mokre, rzadko suche): Części fundamentów, zbiorniki na wodę. Środowisko sprzyjające powolnej karbonatyzacji.
• XC3 (Umiarkowana wilgotność): Beton zewnętrzny osłonięty przed deszczem, garaże wielopoziomowe. Najbardziej agresywne środowisko dla karbonatyzacji.
• XC4 (Cyklicznie mokre i suche): Powierzchnie narażone na bezpośrednie działanie opadów atmosferycznych. Tu procesy korozyjne po karbonatyzacji postępują najszybciej ze względu na dostęp tlenu i zmienną wilgotność.

Wpływ karbonatyzacji na wyniki badań nieniszczących (NDT)

Ekspert przeprowadzający diagnostykę musi być świadomy zjawiska „pseudo-utwardzenia” betonu. Powstający w porach węglan wapnia (CaCO3) uszczelnia strukturę przypowierzchniową, co wpływa na inne metody badań:

• Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. (UPV): Karbonatyzacja może nieznacznie zwiększyć prędkość fali ultradźwiękowej w warstwie przypowierzchniowej, co przy cienkich elementach może sugerować wyższą jednorodność betonu niż w rzeczywistości.
• Badania Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Wytrzymałość na odrywanie powierzchniowe może być wyższa w strefie skarbonatyzowanej, co nie odzwierciedla realnej przyczepności warstw w głębi przekroju.
• Pomiary wilgotnościomierzami: Zmiana struktury porowatości wpływa na higroskopijność betonu, co może zmieniać charakterystykę odpowiedzi czujników pojemnościowych.

Diagnostyka zaawansowana: Analiza mikroskopowa i XRD

W przypadkach spornych lub przy badaniu obiektów zabytkowych, metodę kolorymetryczną (fenoloftaleinę) uzupełnia się o techniki laboratoryjne:

• Analiza petrograficzna (cienkie zgłady): Pozwala na wizualną identyfikację kryształów kalcytu pod mikroskopem polaryzacyjnym.
• Dyfrakcja rentgenowska (XRD): Pozwala na precyzyjne określenie składu fazowego zaczynu i potwierdzenie obecności konkretnych odmian polimorficznych węglanu wapnia.
• Termograwimetria (TGA): Umożliwia ilościowe oznaczenie zawartości CaCO3 w próbkach pobranych z różnych głębokości, co daje najdokładniejszy profil frontu karbonatyzacji.
