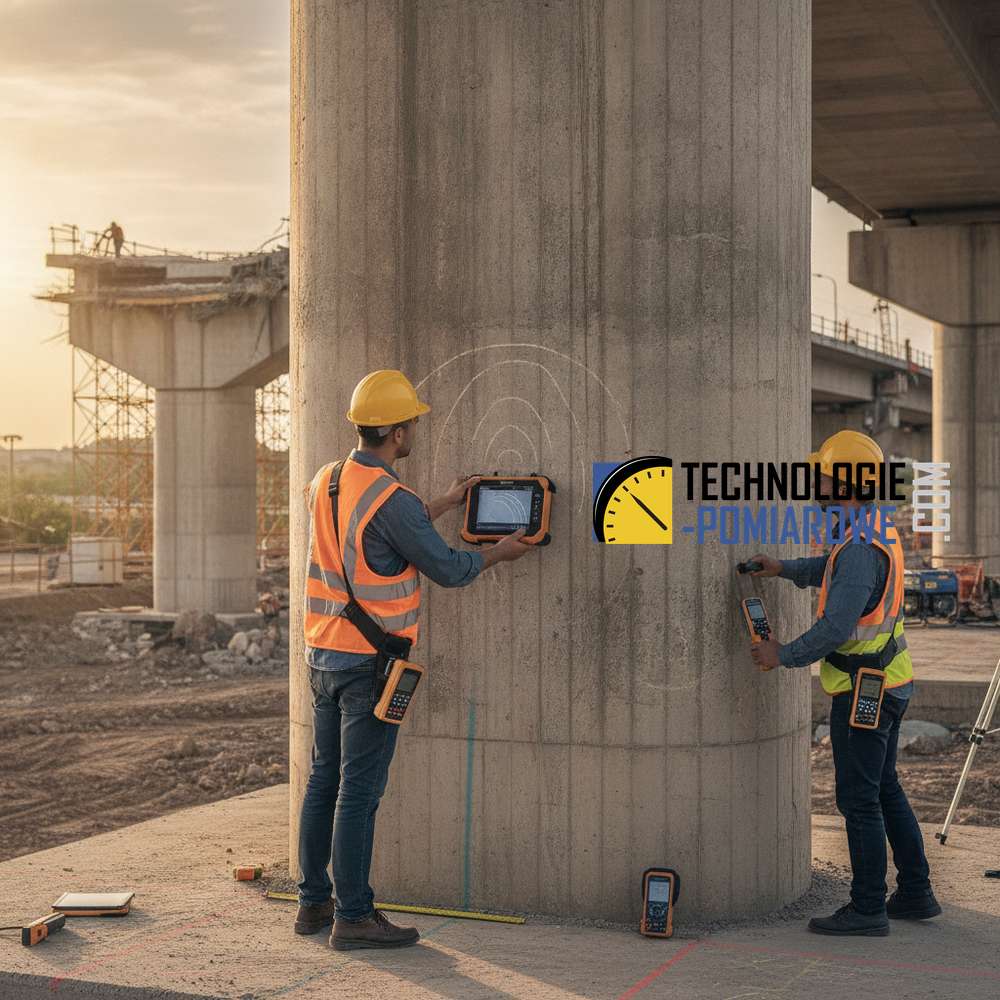

Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. georadarem i profometrem — nowoczesna diagnostyka zbrojenia i struktury betonu

Współczesna inżynieria lądowa stawia przed diagnostami coraz wyższe wymagania. W obliczu konieczności modernizacji istniejących obiektów, montażu nowych instalacji czy weryfikacji jakości wykonania prac budowlanych, kluczowe staje się pytanie: co kryje się wewnątrz betonowej struktury? Odpowiedź na nie dają badania nieniszczące (NDT), a w szczególności zaawansowane skanowanie z wykorzystaniem systemów GPR (Ground Penetrating Radar) oraz precyzyjnych profometrów.

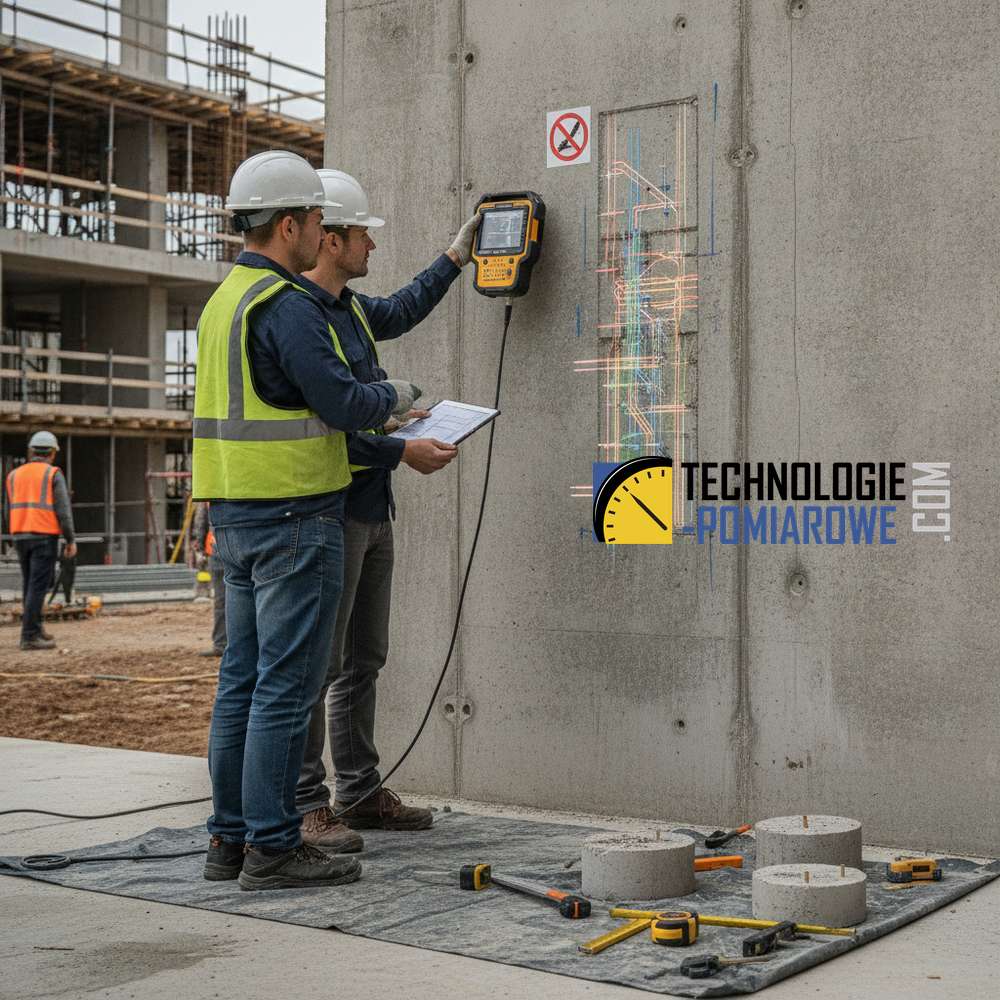

Brak wiedzy o rozkładzie zbrojenia to nie tylko ryzyko uszkodzenia drogich narzędzi, ale przede wszystkim realne zagrożenie dla nośności elementu żelbetowego. Zgodnie z zasadą "nie wiesz — nie wierć", profesjonalna diagnostyka in-situ jest niezbędnym etapem każdych prac ingerujących w strukturę obiektu.

Metoda GPR (Georadar) — obrazowanie struktury w szerokim zakresie

Georadar (GPR) to jedno z najbardziej wszechstronnych narzędzi w technologii betonu. Wykorzystuje on zjawisko propagacji fal elektromagnetycznych o wysokiej częstotliwości (zazwyczaj od 1 GHz do 4 GHz w przypadku betonu). Fale te odbijają się od granic ośrodków o różnych właściwościach dielektrycznych, co pozwala na identyfikację obiektów zatopionych w betonie.

Zastosowanie georadaru w diagnostyce konstrukcji pozwala na:

• Wykrywanie zbrojenia: Lokalizacja prętów zbrojeniowych, kabli sprężających i siatek.
• Lokalizację mediów: Wykrywanie rur z tworzyw sztucznych (PVC), metalowych rur instalacyjnych oraz kabli elektrycznych pod napięciem.
• Wykrywanie wad strukturalnych: Identyfikacja pustek powietrznych, rozwarstwień (delaminacji) oraz stref o zwiększonej wilgotności.
• Pomiary grubości: Precyzyjne określanie grubości płyt betonowych, fundamentów czy ścian oporowych przy dostępie jednostronnym.

Profometr — precyzja w pomiarze otuliny i średnicy prętów

Podczas gdy georadar daje szeroki obraz struktury, profometr (pachometr) jest urządzeniem wyspecjalizowanym w precyzyjnej lokalizacji zbrojenia metodą indukcji elektromagnetycznej (prądy wirowe). Jest to standard w badaniach odbiorowych i diagnostyce technicznej żelbetu.

Kluczowe funkcje systemu profometr to:

• Pomiar grubości otuliny: Kluczowy parametr z punktu widzenia trwałości konstrukcji i ochrony zbrojenia przed korozją (zgodnie z normą PN-EN 1992-1-1).
• Oszacowanie średnicy prętów: Urządzenie pozwala na identyfikację średnicy zbrojenia bez konieczności wykonywania odkrywek.
• Mapowanie 2D i 3D: Tworzenie wizualizacji rozkładu zbrojenia na dużych powierzchniach, co ułatwia planowanie kotwienia maszyn czy montażu instalacji.

Porównanie metod: GPR vs. Profometr

Wybór odpowiedniej technologii zależy od celu badania. Często najlepsze rezultaty daje metoda kombinowana, łącząca zalety obu urządzeń.

Zastosowania praktyczne i dobre praktyki diagnostyczne

Diagnostyka in-situ na budowie z wykorzystaniem systemów skanujących znajduje zastosowanie w szeregu problemów technicznych. Jeśli mamy do czynienia ze słabym i pękającym betonem, skanowanie pozwala sprawdzić, czy zbrojenie zostało ułożone zgodnie z projektem i czy zachowano wymagane otuliny, co ma kluczowe znaczenie dla nośności konstrukcji.

Dobre praktyki diagnostyczne obejmują:

1. Kalibracja na miejscu: Każdy beton ma inną stałą dielektryczną (wpływ wilgotności, rodzaju kruszywa). Kalibracja georadaru na elemencie o znanej grubości lub poprzez odkrywkę zwiększa precyzję pomiaru.
2. Weryfikacja wielometodowa: Uzupełnienie skanowania GPR o badania ultradźwiękowe (UPV) pozwala na wykrycie nie tylko zbrojenia, ale i mikropęknięć czy niejednorodności betonu (tzw. gniazd żwirowych).
3. Dokumentacja cyfrowa: Generowanie raportów z mapami zbrojenia bezpośrednio po badaniu, co pozwala na natychmiastowe wyznaczenie bezpiecznych stref wiercenia.

Normy techniczne i standardy

Badania nieniszczące betonu są uregulowane szeregiem wytycznych technicznych, które definiują procedury pomiarowe. Do najważniejszych należą:

• ACI 228.2R: Raport na temat metod nieniszczących do oceny betonu w konstrukcjach.
• BS 1881-204: Wytyczne dotyczące stosowania mierników otuliny elektromagnetycznej.
• ASTM D6432: Standardowy przewodnik dotyczący stosowania metody georadarowej (GPR) do badania podłoża i konstrukcji.

Podsumowanie

Zaawansowana diagnostyka konstrukcji z wykorzystaniem skanowania GPR i systemu Profometer to standard w nowoczesnym budownictwie. Pozwala ona na uniknięcie kosztownych błędów, takich jak przewiercenie prętów głównych, kabli sprężających czy instalacji ukrytych w betonie. Jako eksperci w dziedzinie technologii betonu, zalecamy, aby każde działanie ingerujące w strukturę nośną było poprzedzone rzetelnym badaniem NDT, co gwarantuje bezpieczeństwo i trwałość obiektu budowlanego.
