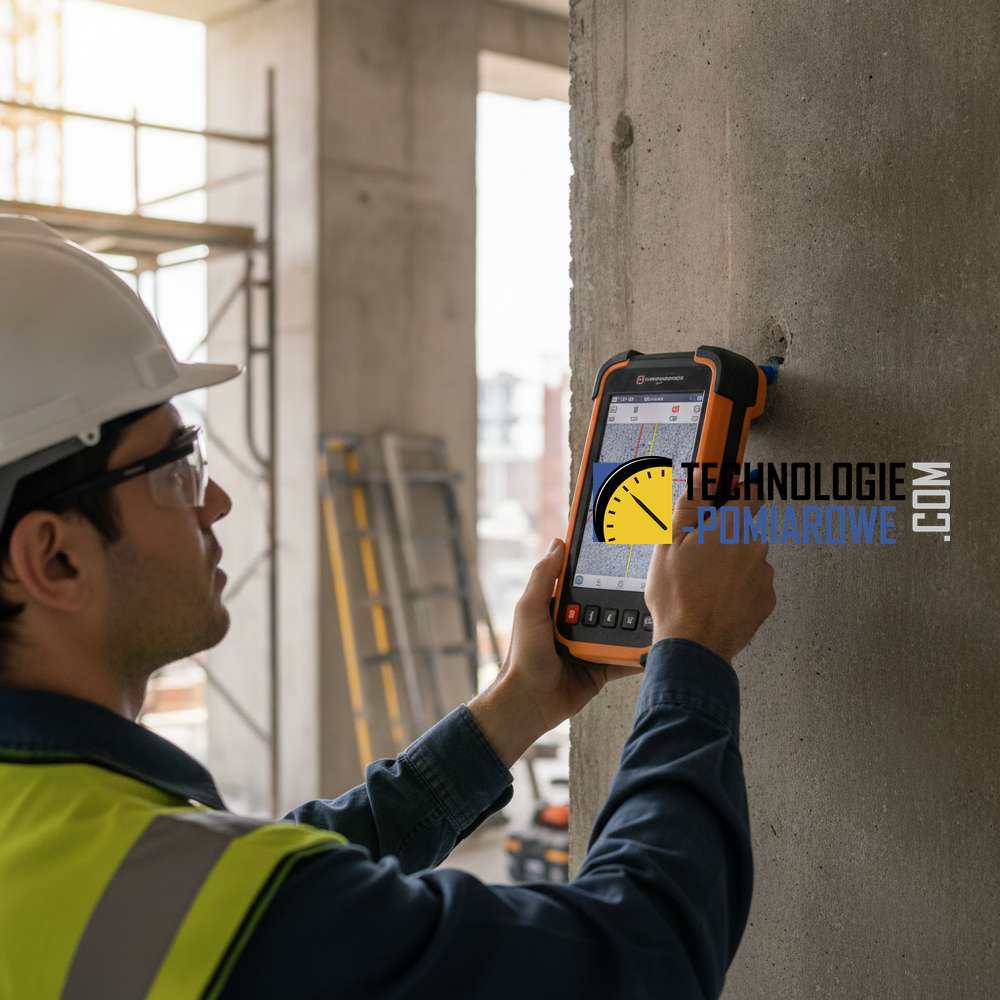

Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. przed wierceniem — uniknij uszkodzenia zbrojenia

W nowoczesnym budownictwie i diagnostyce konstrukcji żelbetowych, zasada "nie wiesz — nie wierć" stała się fundamentalnym standardem bezpieczeństwa. Wykonywanie przewiertów, montaż kotew czy wycinanie otworów instalacyjnych w elementach nośnych bez uprzedniego rozpoznania ich struktury wewnętrznej niesie ze sobą ryzyko poważnych awarii budowlanych. Jako eksperci w dziedzinie technologii betonu, podkreślamy, że naruszenie głównego zbrojenia może prowadzić do gwałtownego obniżenia nośności elementu, a w skrajnych przypadkach — do katastrofy.

Dlaczego lokalizacja zbrojenia jest krytyczna?

Problem nieplanowanego naruszenia zbrojenia dotyczy szczególnie modernizowanych obiektów biurowych, przemysłowych oraz infrastrukturalnych. Wykorzystanie zaawansowanych metod nieniszczących (NDT — Non-Destructive Testing) przed rozpoczęciem prac inwazyjnych pozwala wyeliminować następujące ryzyka:

• Utrata nośności strukturalnej: Przecięcie prętów rozciąganych w strefach przypodporowych lub przęsłowych stropów i belek drastycznie zmienia schemat statyczny konstrukcji.
• Przyspieszona korozja: Nawet jeśli pręt nie zostanie całkowicie przecięty, uszkodzenie otuliny betonowej i zarysowanie stali otwiera drogę dla czynników korozyjnych (chlorki, karbonatyzacja), co skraca żywotność obiektu.
• Koszty napraw i przestojów: Naprawa uszkodzonego zbrojenia (np. poprzez wklejanie prętów lub wzmacnianie taśmami CFRP) jest wielokrotnie droższa niż wykonanie precyzyjnego skanowania.
• Bezpieczeństwo BHP: Trafienie w przewody pod napięciem lub rury ciśnieniowe zatopione w betonie stanowi bezpośrednie zagrożenie dla życia pracowników.

Metody badawcze: GPR oraz Profometr

W profesjonalnej diagnostyce stosuje się komplementarne podejście, łącząc dwie główne technologie. Pozwala to na uzyskanie pełnego obrazu struktury, co jest kluczowe przy planowaniu precyzyjnych otworów technicznych.

1. Metoda georadarowa (GPR — Ground Penetrating Radar): Wykorzystuje zjawisko odbicia fal elektromagnetycznych od granic ośrodków o różnych właściwościach dielektrycznych. Jest to metoda niezastąpiona przy wykrywaniu elementów niemetalowych (rury PVC, pustki) oraz zbrojenia na dużych głębokościach (nawet do 50-70 cm).

2. Metoda wiroprądowa (Profometr/Pachometr): Opiera się na indukcji elektromagnetycznej. Jest niezwykle precyzyjna w określaniu grubości otuliny oraz szacowaniu średnicy prętów zbrojeniowych w warstwach przypowierzchniowych (do ok. 15-18 cm). Łącząc obie te metody, diagnosta jest w stanie stworzyć mapę zbrojenia o wysokiej wiarygodności.

Porównanie technologii diagnostycznych

Normy techniczne i standardy diagnostyczne

Proces skanowania betonu i interpretacji wyników powinien odbywać się w oparciu o uznane standardy inżynierskie. Choć w Polsce proces lokalizacji zbrojenia często traktowany jest jako usługa pomocnicza, to opiera się on na wytycznych zawartych m.in. w:

• PN-EN 1992 (Eurokod 2): Definiuje minimalne wymagania dotyczące otuliny zbrojenia i jej trwałości.
• ACI 228.2R: Amerykański raport techniczny szczegółowo opisujący nieniszczące metody badania betonu, w tym GPR i metody magnetyczne.
• Instrukcje ITB: Wytyczne dotyczące diagnostyki konstrukcji żelbetowych w obiektach istniejących.

Dobre praktyki diagnostyczne — jak uniknąć błędów?

Aby skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. przed wierceniem było skuteczne, należy przestrzegać kilku kluczowych zasad:

1. Kalibracja urządzenia: Przed przystąpieniem do pomiarów właściwych, urządzenie (szczególnie profometr) powinno zostać skalibrowane na elemencie o znanej grubości otuliny lub w miejscu o niskim zagęszczeniu stali.
2. Skanowanie krzyżowe: Zawsze należy wykonywać skany w dwóch prostopadłych kierunkach, aby zidentyfikować zarówno pręty główne, jak i rozdzielcze/strzemiona.

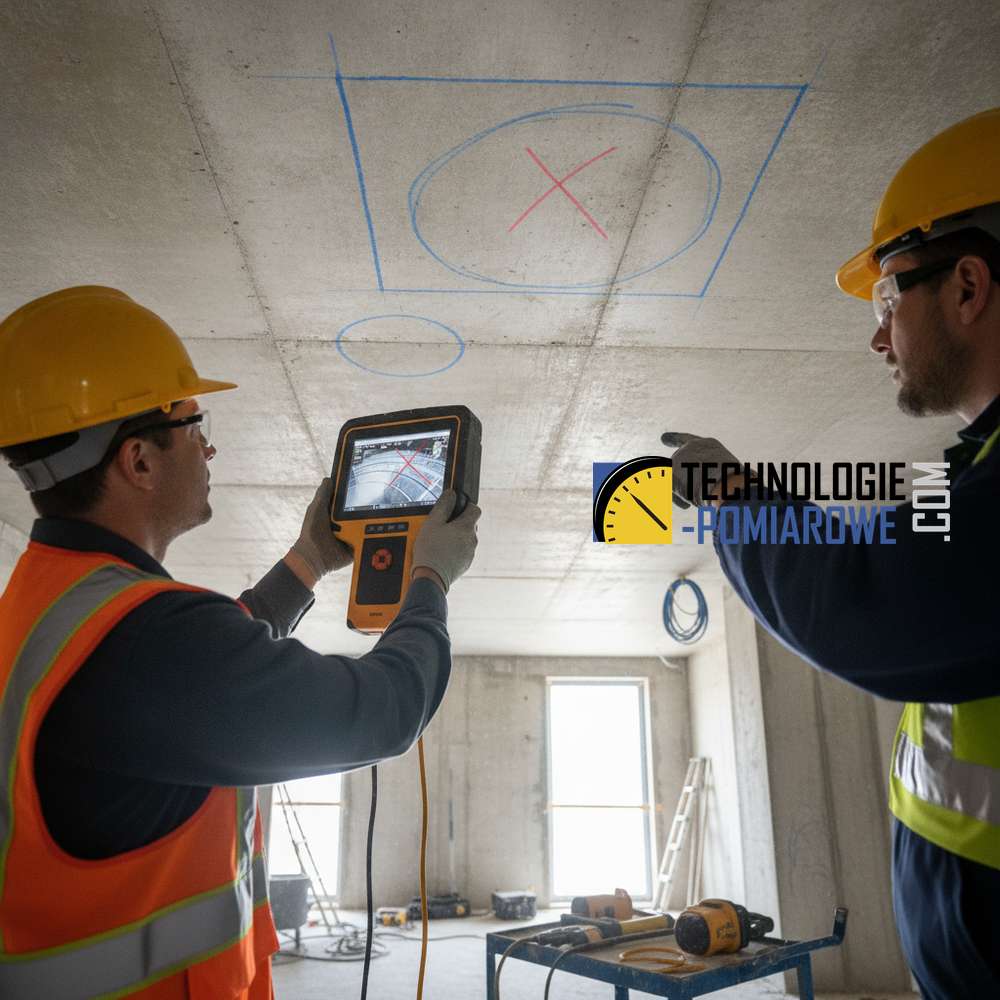

3. Oznaczenia na budowie: Wyniki skanowania powinny być naniesione bezpośrednio na powierzchnię betonu przy użyciu farby geodezyjnej lub markerów, z uwzględnieniem marginesu bezpieczeństwa (zazwyczaj +/- 2 cm od krawędzi pręta).
4. Weryfikacja dokumentacji: Jeśli dostępna jest dokumentacja powykonawcza, wyniki skanowania powinny być z nią skonfrontowane. Rozbieżności często wskazują na błędy wykonawcze, które tym bardziej uzasadniają ostrożność przy wierceniu.

Podsumowując, zaawansowana diagnostyka konstrukcji przy użyciu systemów GPR i Profometer to jedyna skuteczna droga do bezinwazyjnego rozpoznania struktury żelbetu. W obliczu problemów takich jak pękający beton czy konieczność montażu ciężkich instalacji, precyzyjna lokalizacja zbrojenia chroni integralność konstrukcji i gwarantuje bezpieczeństwo dalszych prac budowlanych.
