Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. GPR — kompleksowa lokalizacja zbrojenia i szacowanie jego średnicy

W nowoczesnej diagnostyce konstrukcji żelbetowych, precyzyjne określenie położenia, głębokości oraz średnicy prętów zbrojeniowych jest kluczowe dla zapewnienia bezpieczeństwa i trwałości obiektu. Wykorzystanie technologii GPR (Ground Penetrating Radar), czyli georadaru o wysokiej częstotliwości, zrewolucjonizowało sposób, w jaki inżynierowie "zaglądają" do wnętrza betonu bez naruszania jego struktury. Niniejszy artykuł szczegółowo omawia metodykę badań, ich podstawy fizyczne oraz synergię między różnymi systemami pomiarowymi.

Czym jest technologia GPR w diagnostyce betonu?

Georadar (GPR) to metoda geofizyczna wykorzystująca zjawisko odbicia fal elektromagnetycznych od granic ośrodków o różnych właściwościach dielektrycznych. W przypadku betonu, fala emitowana przez antenę przenika przez materiał i odbija się od elementów takich jak:

Pręty zbrojeniowe (stal ma nieskończenie wielką przewodność elektryczną, co generuje silne odbicie).
Kable sprężające i cięgna.
Rury (metalowe oraz PCV).
Pustki powietrzne i delaminacje.
Wilgoć i strefy o zwiększonym zasoleniu.

Główną zaletą GPR jest możliwość penetracji betonu na znacznie większą głębokość niż w przypadku tradycyjnych wykrywaczy elektromagnetycznych (profometrów), przy jednoczesnym zachowaniu wysokiej rozdzielczości obrazowania.

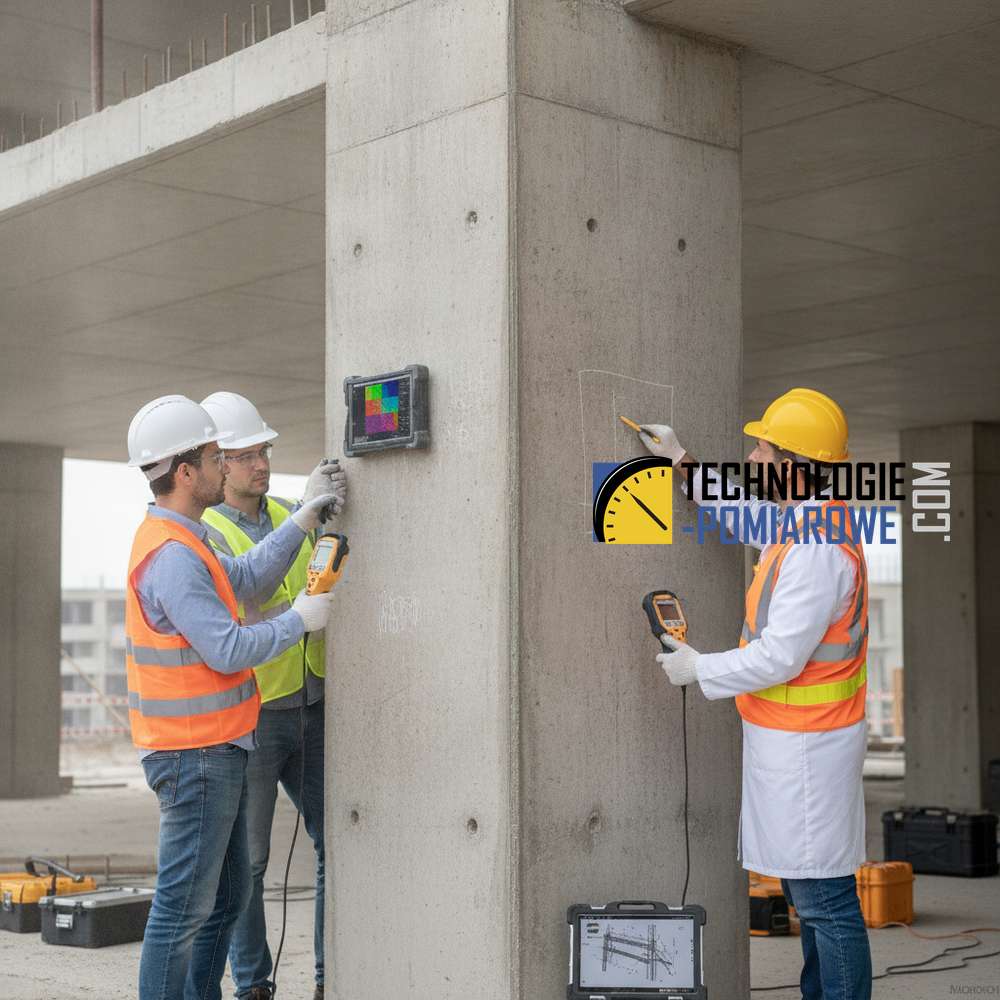

Problem: Brak dokumentacji powykonawczej i ryzyko uszkodzeń

W praktyce inżynierskiej często spotykamy się z sytuacją, w której brak dokumentacji powykonawczej uniemożliwia rzetelną ocenę nośności konstrukcji. Przystąpienie do prac modernizacyjnych, takich jak wiercenie otworów pod instalacje czy kotwienie maszyn bez uprzedniej diagnostyki, niesie za sobą ryzyko nieplanowanego naruszenia zbrojenia. Przecięcie nawet jednego pręta nośnego w krytycznym przekroju belki czy stropu może drastycznie obniżyć bezpieczeństwo obiektu. Skanowanie GPRSkanowanie GPR to bezinwazyjna metoda precyzyjnej lokalizacji zbrojenia i instalacji wewnątrz konstrukcji betonowych. Pozwala wyeliminować ryzyko uszkodzeń podczas wiercenia czy cięcia, gwarantując bezpieczeństwo i oszczędność czasu. To fundament nowoczesnej diagnostyki NDT przed każdą przebudową. jest bezpośrednią odpowiedzią na zasadę: "Nie wiesz — nie wierć".

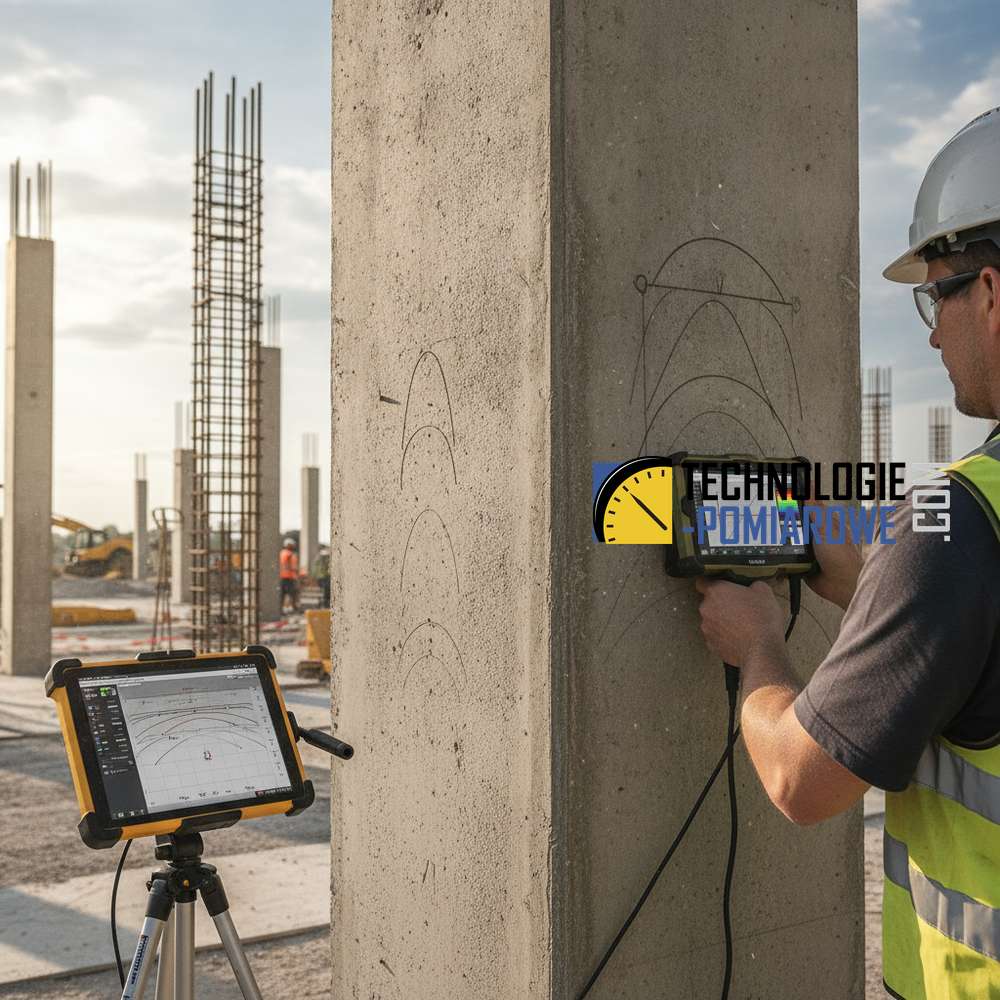

Lokalizacja średnicy zbrojenia — wyzwania i metody

Podczas gdy lokalizacja prętów (współrzędne X i Y) oraz pomiar grubości otuliny (głębokość Z) są za pomocą GPR stosunkowo proste, precyzyjne określenie średnicy zbrojenia jest zadaniem bardziej złożonym. Sam georadar obrazuje pręty w postaci charakterystycznych hiperbol. Szerokość ramion hiperboli zależy od częstotliwości anteny, głębokości zalegania pręta oraz jego średnicy, jednak wyizolowanie samej średnicy z sygnału GPR obarczone jest pewnym błędem (wynikającym np. z prędkości fali w betonie).

W profesjonalnej diagnostyce stosuje się zatem podejście hybrydowe, łączące dwie uzupełniające się technologie:

Metoda	Zjawisko fizyczne	Główne zastosowanie	Możliwość pomiaru średnicy
GPR (Georadar)	Fale elektromagnetyczne (MHz/GHz)	Głębokie skanowanie, wykrywanie wielu warstw zbrojenia, lokalizacja rur PCV.	Szacunkowa (wymaga kalibracji lub zaawansowanej analizy sygnału).
Profometr (Prądy wirowe)	Indukcja elektromagnetyczna	Precyzyjny pomiar otuliny, dokładne określanie średnicy prętów w pierwszej warstwie.	Wysoka (zgodnie z normą BS 1881:204).

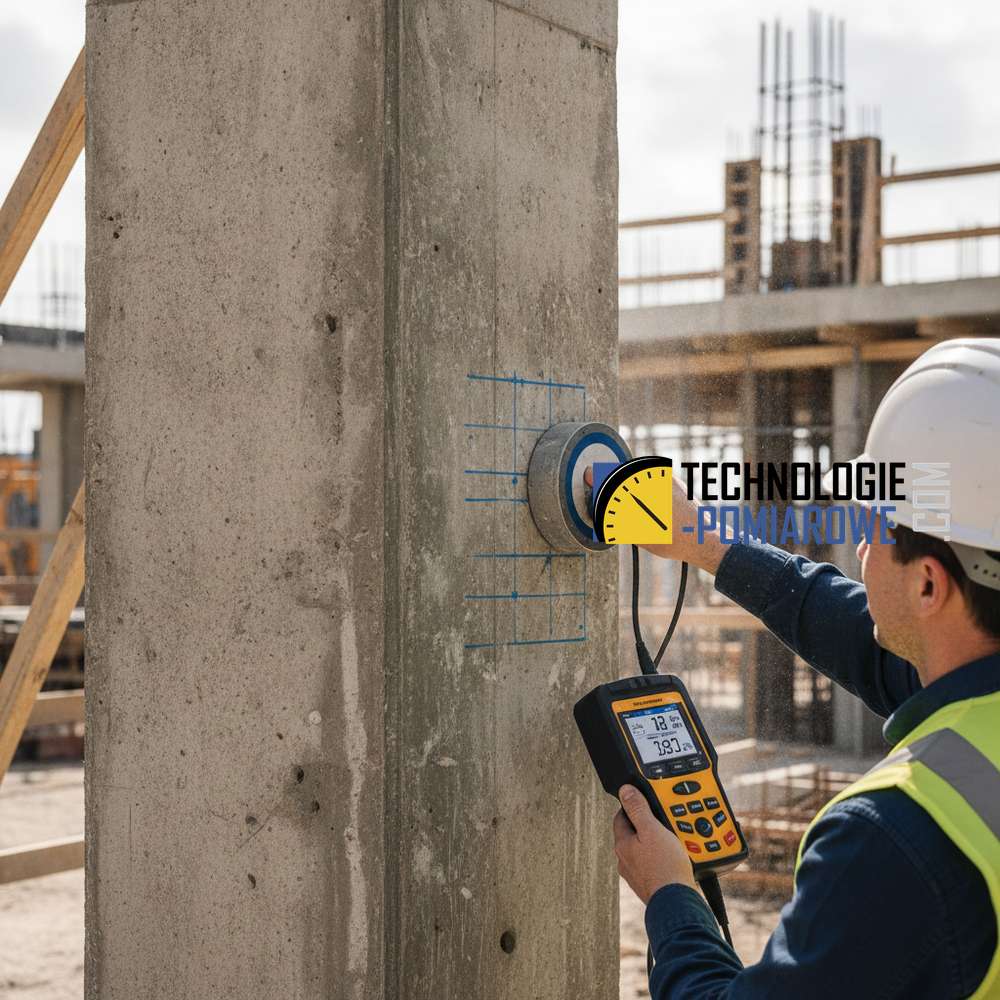

Dzięki systemom takim jak Profometer, wykorzystującym prądy wirowe, możliwe jest precyzyjne określenie średnicy zbrojenia pod warunkiem znajomości grubości otuliny (lub odwrotnie). Najlepszą praktyką diagnostyczną jest wykorzystanie GPR do ogólnego rozpoznania układu zbrojenia i detekcji głębokich elementów, a następnie użycie profometru do weryfikacji średnic w reprezentatywnych punktach.

Normy techniczne i standardy badań

Prowadzenie badań nieniszczących (NDT) w technologii betonu wymaga oparcia się na uznanych standardach międzynarodowych i krajowych. Do najważniejszych należą:

ACI 228.2R: Raport na temat metod nieniszczących do oceny betonu w konstrukcjach.
ASTM D6432: Standardowy przewodnik dotyczący stosowania metody georadarowej do badania powierzchni podziemnych (stosowany również do betonu).
BS 1881-204: Brytyjska norma dotycząca stosowania elektromagnetycznych mierników otuliny (profometrów).
EN 12504: Badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta w konstrukcjach (części dotyczące metod nieniszczących).

Zastosowania skanowania betonu w diagnostyce

Zaawansowana diagnostyka konstrukcji za pomocą GPR i systemów indukcyjnych znajduje zastosowanie w wielu scenariuszach:

Weryfikacja jakości wykonania: Sprawdzenie, czy wykonawca zachował projektową grubość otuliny, co jest kluczowe dla ochrony zbrojenia przed korozją.
Inwentaryzacja przed przebudową: Lokalizacja gęstego zbrojenia przed wykonaniem przewiertów diamentowych.
Wykrywanie wad strukturalnych: Lokalizacja kawern (pustek w betonie) powstałych w wyniku błędnego betonowania.
Ocena stanu mostów i wiaduktów: Lokalizacja kabli sprężających, które znajdują się znacznie głębiej niż standardowe zbrojenie.

Dobre praktyki diagnostyczne

Aby wyniki skanowania były wiarygodne i użyteczne dla projektanta lub wykonawcy, należy przestrzegać poniższych zasad:

Kalibracja prędkości fali: Prędkość fali elektromagnetycznej zależy od wilgotności i składu betonu. Kalibrację wykonuje się na pręcie o znanej głębokości lub poprzez analizę hiperbol (metoda "hyperbola fitting").
Skanowanie siatkowe (Grid Scan): Zamiast pojedynczych linii, należy wykonywać skany w dwóch prostopadłych kierunkach. Pozwala to na stworzenie mapy 2D/3D rozkładu zbrojenia.
Uwzględnienie otuliny: Należy pamiętać, że zbyt cienka otulina betonowa to nie tylko problem konstrukcyjny, ale i trwałościowy (ryzyko karbonatyzacji i korozji chlorkowej).
Dokumentacja: Wynik badania powinien zawierać nie tylko surowe dane (radargramy), ale przede wszystkim ich interpretację w formie czytelnych rysunków technicznych lub map głębokości.

Podsumowując, skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. systemem GPR w połączeniu z precyzyjnym pomiarem profometrem to obecnie najbardziej skuteczna i bezpieczna metoda diagnostyki konstrukcji żelbetowych. Pozwala ona na pełną inwentaryzację zbrojenia, minimalizując ryzyko kosztownych awarii i błędów projektowych wynikających z braku rzetelnych danych o strukturze obiektu.
