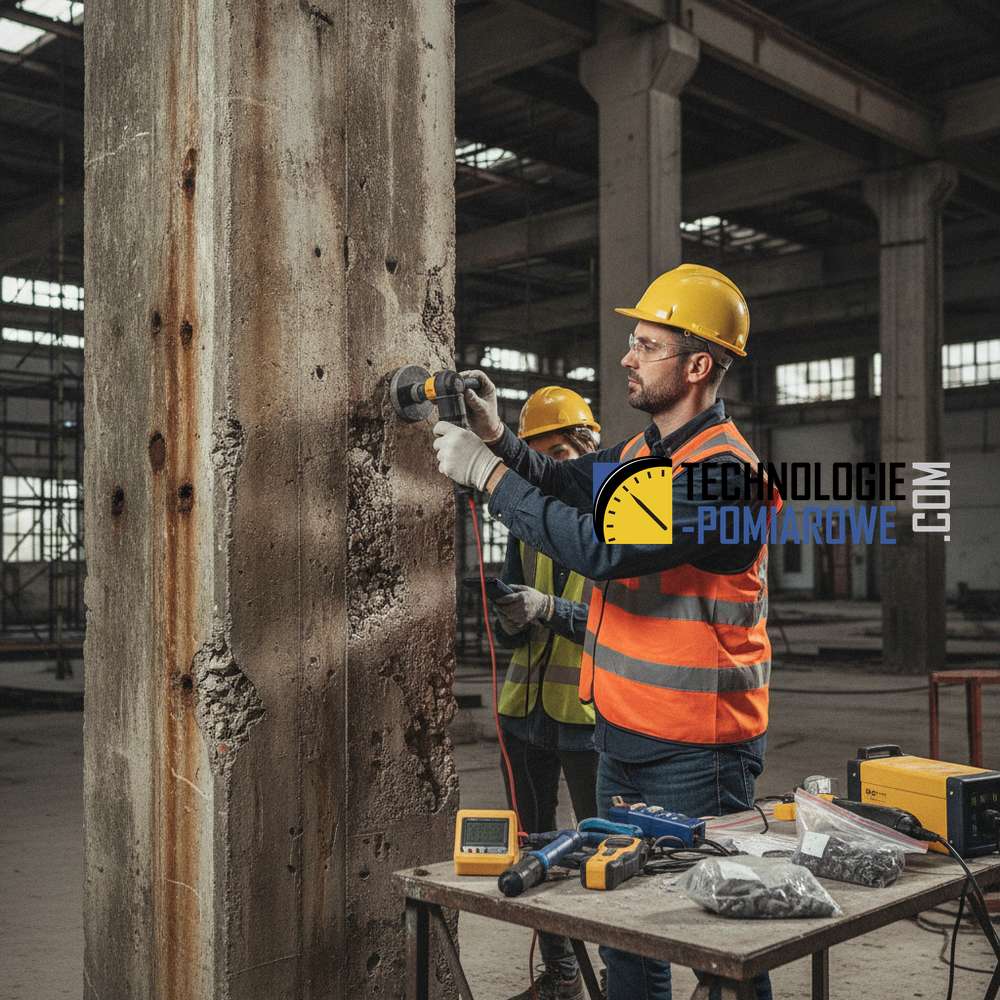

Beton w starej konstrukcji — wyzwania diagnostyczne przy określaniu klasy wytrzymałości
Jednym z najczęstszych problemów, przed którymi staje inżynier budownictwa podczas modernizacji, nadbudowy lub zmiany sposobu użytkowania obiektu, jest brak wiarygodnej dokumentacji projektowej. W takich przypadkach kluczowym pytaniem staje się: jaka jest rzeczywista klasa wytrzymałości betonu w istniejącej konstrukcji? Określenie tego parametru w "starym" betonie jest znacznie bardziej złożone niż badanie świeżej mieszanki, ponieważ struktura materiału przez lata ulegała procesom starzenia, karbonatyzacji oraz oddziaływaniom środowiskowym.
Potencjalne przyczyny niepewności diagnostycznej
- Degradacja materiału: Procesy korozyjne, karbonatyzacja (zmniejszenie pH betonu) oraz cykle zamrażania i rozmrażania mogą znacząco osłabić warstwę wierzchnią.
- Niejednorodność wykonania: W starszych konstrukcjach częstym problemem jest niska powtarzalność składu mieszanki betonowej oraz błędy w zagęszczaniu.
- Brak korelacji: Wyniki uzyskane metodami nieniszczącymi (NDT) w starym betonie mogą być zawyżone przez stwardniałą warstwę skarbonatyzowaną lub zaniżone przez zawilgocenie.
Metodyka badań in-situ
Jako inżynierowie diagnostyki, stosujemy hierarchiczne podejście do badań, łącząc metody pośrednie z bezpośrednimi, aby uzyskać pełen obraz stanu technicznego obiektu. Zgodnie z normą PN-EN 13791, ocena wytrzymałości betonu w konstrukcji powinna opierać się na korelacji wyników.
- SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.): Podstawowa metoda NDT pozwalająca na szybką ocenę jednorodności konstrukcji. Należy jednak pamiętać, że w starych betonach wynik zależy silnie od stanu powierzchni.
- Badania ultradźwiękowe: Pozwalają na wykrycie defektów wewnętrznych, pustek oraz ocenę modułu sprężystości, co jest kluczowe przy analizie dynamicznej obiektu.
- Metoda Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Służy do oceny wytrzymałości betonu na rozciąganie (przyczepności powierzchniowej), co jest niezbędne przy planowaniu wzmocnień systemami FRP.
- Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. i badanie na prasie: Stanowią najwyższy standard w hierarchii metod diagnostycznych. Pobranie próbek rdzeniowych pozwala na bezpośrednie wyznaczenie wytrzymałości na ściskanie i jest niezbędne do wyskalowania wyników uzyskanych metodami NDT.
Porównanie metod diagnostycznych
Standardy i normy
W procesie diagnostycznym opieramy się na rygorystycznych wytycznych technicznych. Fundamentem jest norma PN-EN 206, która definiuje współczesne klasy wytrzymałości (od C8/10 do C100/115), jednak w przypadku diagnostyki konstrukcji istniejących, kluczowe znaczenie ma norma PN-EN 13791 ("Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w wyrobach prefabrykowanych"). Pozwala ona na statystyczne przypisanie badanego betonu do konkretnej klasy projektowej.
Ryzyka związane z ignorowaniem diagnostyki
Zignorowanie profesjonalnej diagnostyki betonu i żelbetu in-situ przed przystąpieniem do prac projektowych niesie ze sobą poważne konsekwencje:
- Ryzyko katastrofy budowlanej: Przyjęcie zbyt optymistycznych założeń co do nośności starych belek czy słupów może doprowadzić do przekroczenia stanów granicznych nośności (SGN).
- Błędy projektowe: Nieprawidłowe dobranie systemów wzmocnień (np. taśm węglowych) do betonu o niskiej wytrzymałości na rozciąganie (wynikającej z badania pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)).
- Koszty nadmiarowe: Przewymiarowanie wzmocnień z powodu braku wiedzy o faktycznej, często wyższej niż zakładana, klasie betonu.
W sytuacjach, gdy mamy do czynienia ze słabym lub pękającym betonem, profesjonalna diagnostyka konstrukcji jest jedyną drogą do zapewnienia bezpieczeństwa i optymalizacji kosztów inwestycji. Nasz zespół, realizując diagnostykę betonu i żelbetu in-situ na budowie, dostarcza rzetelnych danych, które stanowią solidną podstawę dla każdego kierownika budowy i projektanta.
