Moduł sprężystości betonu — badanie, wzory, interpretacja
W diagnostyce konstrukcji żelbetowych często skupiamy się wyłącznie na wytrzymałości materiału, zapominając, że beton to nie tylko nośność, ale również sztywność. Moduł sprężystości betonu jest kluczowym parametrem determinującym, jak konstrukcja zachowuje się pod obciążeniem użytkowym. Ma on bezpośredni wpływ na odkształcalność elementów, co w praktyce przekłada się na ugięcia stropów oraz komfort osób przebywających w budynku. Zrozumienie relacji między wytrzymałością a sprężystością jest niezbędne do prawidłowej oceny stanu technicznego obiektu.
Dlaczego badanie modułu sprężystości jest kluczowe?

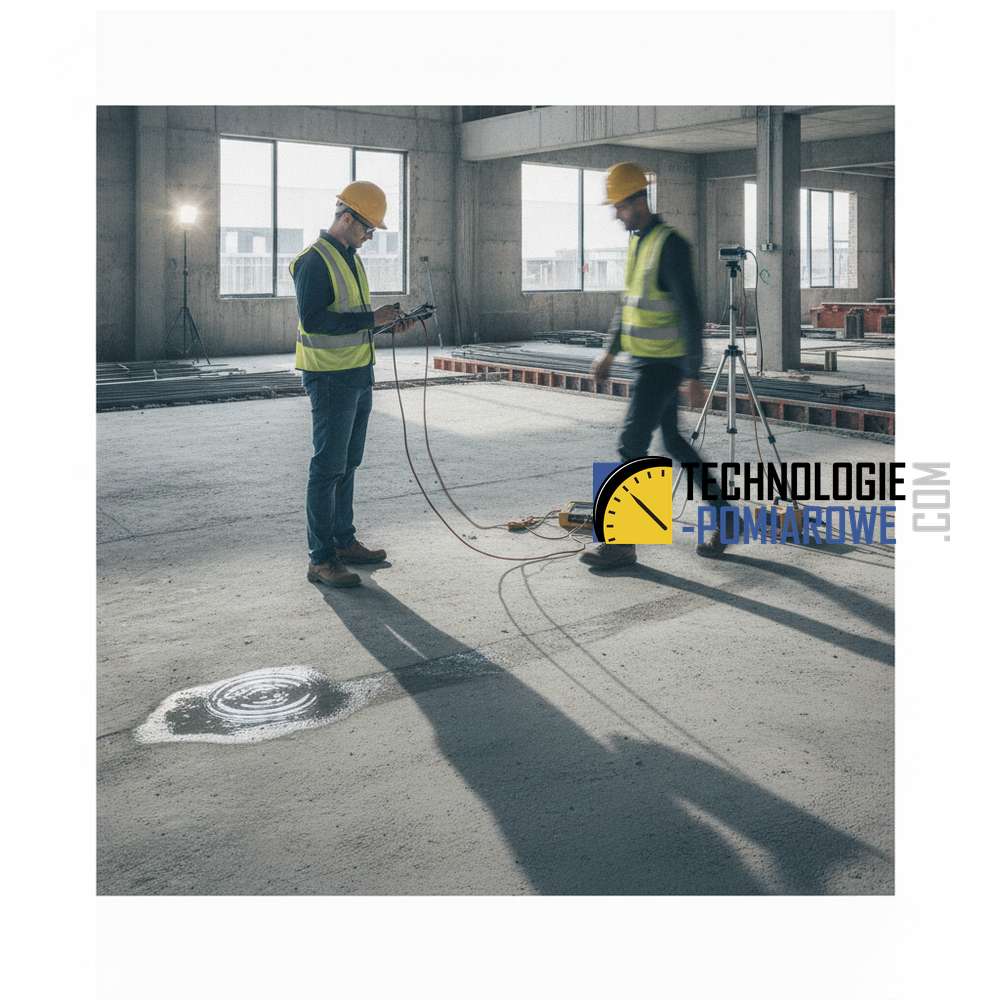

Często spotykanym problemem w budownictwie mieszkaniowym i biurowym jest zjawisko odczuwalnych drgań stropu podczas chodzenia. Użytkownicy opisują to jako "uginanie się podłogi", co budzi uzasadniony niepokój. Z punktu widzenia inżynierskiego, jest to sygnał, że konstrukcja może nie spełniać wymogów Stanu Granicznego Użytkowalności (SLS). Moduł sprężystości pozwala nam precyzyjnie określić, czy drgania wynikają z niskiej jakości betonu, czy może z błędów projektowych dotyczących sztywności przegrody.
Metody badawcze i powiązanie z normą PN-EN 12390-3
Choć moduł sprężystości jest parametrem odrębnym od wytrzymałości, oba te wskaźniki są ze sobą ściśle skorelowane. Podstawą diagnostyki materiałowej w tym zakresie jest norma PN-EN 12390-3, która definiuje procedury badania wytrzymałości betonu na ściskanie.

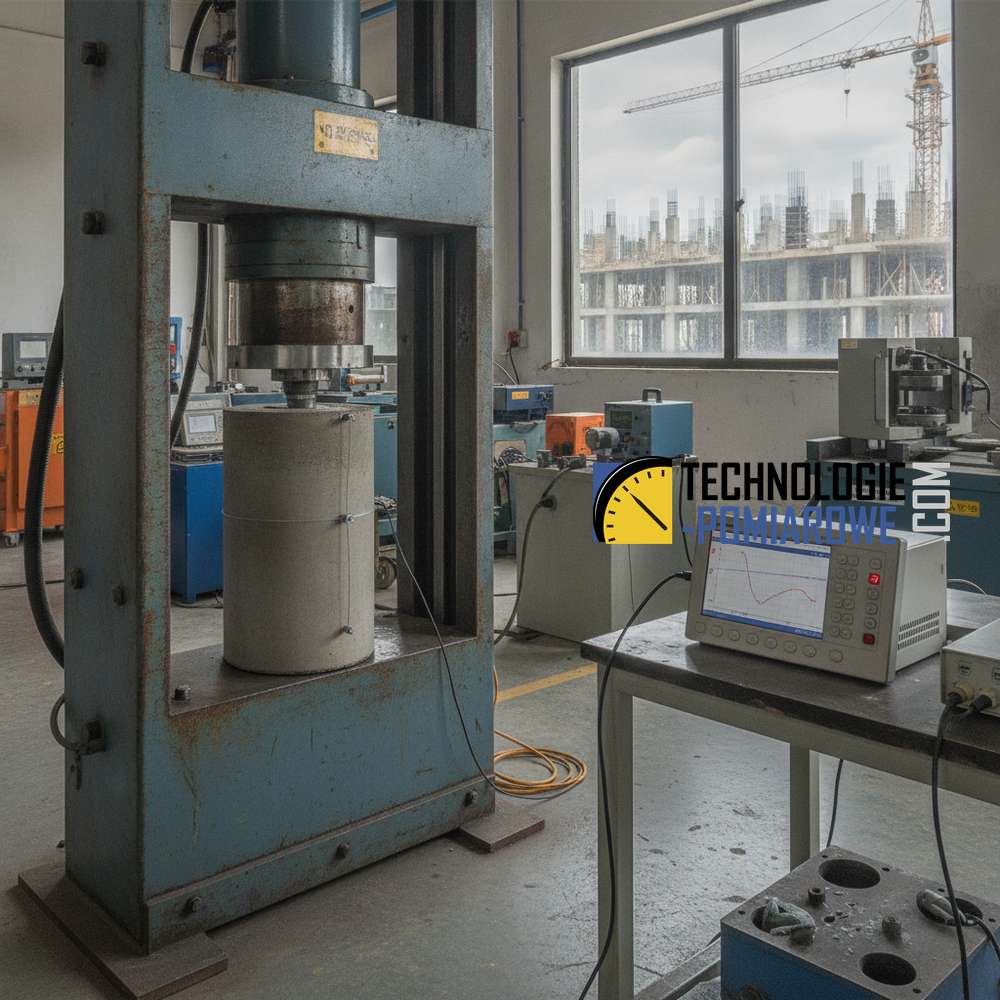

Badanie na prasie hydraulicznej
Aby uzyskać rzetelne dane o właściwościach sprężystych betonu, niezbędne jest przeprowadzenie badań na próbkach normowych (kostkach lub cylindrach). Badanie próbek betonu na prasie hydraulicznej pozwala nie tylko na wyznaczenie rzeczywistej wytrzymałości na ściskanie, ale przy zastosowaniu odpowiedniej aparatury pomiarowej (ekstensometrów), umożliwia wykreślenie krzywej naprężenie-odkształcenie.
W praktyce diagnostycznej wykorzystuje się następujące zależności:
- Rzeczywista wytrzymałość na ściskanie: Wyznaczana zgodnie z PN-EN 12390-3, stanowi punkt wyjścia do szacowania modułu sprężystości.
- Korelacja parametrów: Beton o wyższej klasie wytrzymałości zazwyczaj charakteryzuje się wyższym modułem sprężystości, co oznacza mniejszą podatność na odkształcenia.
- Wpływ kruszywa: Rodzaj użytego kruszywa, badany pośrednio podczas niszczenia próbki w prasie, ma decydujący wpływ na sztywność finalnego kompozytu.
Parametry techniczne w diagnostyce
Poniższa tabela przedstawia zestawienie kluczowych aspektów branych pod uwagę podczas analizy sztywności konstrukcji w odniesieniu do normy wytrzymałościowej:
| Parametr | Metoda badania / Norma | Znaczenie dla konstrukcji |
|---|---|---|
| Wytrzymałość na ściskanie | PN-EN 12390-3 (Prasa hydrauliczna) | Bezpieczeństwo i nośność (SGN) |
| Moduł sprężystości (E) | Analiza naprężenie-odkształcenie | Sztywność i ugięcia (SLS) |
| Poziom drgań i ugięć | Pomiar dynamiczny / Niwelacja | Komfort użytkowania |
Zastosowanie praktyczne: Analiza Stanu Granicznego Użytkowalności
W inżynierii budowlanej nie ma miejsca na domysły, zwłaszcza gdy w grę wchodzi bezpieczeństwo i komfort. Jeśli strop drga, gdy chodzisz, konieczne jest przeprowadzenie szczegółowej analizy inżynierskiej. Badanie modułu sprężystości pozwala odpowiedzieć na pytanie, czy beton wbudowany w konstrukcję posiada parametry zgodne z założeniami projektowymi.
Praktyczne wykorzystanie wyników badań obejmuje:
- Weryfikację ugięć: Porównanie rzeczywistego modułu sprężystości z wartościami tabelarycznymi pozwala obliczyć realne ugięcie stropu pod obciążeniem stałym i zmiennym.
- Diagnostykę przyczyn drgań: Jeśli beton ma zbyt niski moduł sprężystości, konstrukcja staje się "wiotka", co sprzyja powstawaniu drgań o częstotliwościach odczuwalnych przez człowieka.
- Ocenę trwałości: Precyzyjne badanie na prasie hydraulicznej dostarcza informacji o jakości struktury betonu, co jest kluczowe dla trwałości całej konstrukcji żelbetowej.
Podsumowanie — dlaczego warto badać moduł sprężystości?
Prawidłowa interpretacja modułu sprężystości betonu jest niezbędna wszędzie tam, gdzie kluczowy jest Stan Graniczny Użytkowalności. Samo badanie wytrzymałości zgodnie z PN-EN 12390-3 to fundament, jednak to parametry sprężyste decydują o tym, czy budynek będzie wolny od uciążliwych drgań i nadmiernych ugięć. Rekomendujemy wykonywanie kompleksowych badań laboratoryjnych na prasach hydraulicznych oraz analizę in situ w każdym przypadku, gdy pojawiają się wątpliwości co do sztywności elementów konstrukcyjnych.
Najczęściej zadawane pytania (FAQ)
Czy wytrzymałość na ściskanie i moduł sprężystości to to samo?
Nie. Wytrzymałość na ściskanie (badana wg PN-EN 12390-3) określa maksymalne obciążenie, jakie beton może przenieść do momentu zniszczenia. Moduł sprężystości określa natomiast sztywność materiału, czyli to, jak bardzo beton odkształci się pod wpływem obciążenia, które go jeszcze nie niszczy.
Dlaczego mój strop ugiął się bardziej niż przewidywał projekt?
Przyczyną może być niższy niż założono moduł sprężystości betonu. Może to wynikać z zastosowania gorszej jakości kruszywa lub błędów w recepturze mieszanki betonowej, co można zweryfikować badając próbki na prasie hydraulicznej.
Czy drgania stropu zawsze oznaczają zagrożenie katastrofą budowlaną?
Nie zawsze. Często drgania są problemem dotyczącym wyłącznie Stanu Granicznego Użytkowalności (SLS), co oznacza spadek komfortu, a nie bezpośrednie zagrożenie nośności. Niemniej jednak, każdy taki przypadek wymaga analizy inżynierskiej i sprawdzenia parametrów betonu.
Jakie próbki są potrzebne do badania wytrzymałości zgodnie z PN-EN 12390-3?
Najczęściej stosuje się próbki sześcienne (kostki o boku 150 mm) lub cylindryczne, które po odpowiednim okresie pielęgnacji są poddawane niszczeniu w prasie hydraulicznej w celu wyznaczenia klasy wytrzymałości betonu.
