Termografia betonu - zaawansowana diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. kamerą termowizyjną

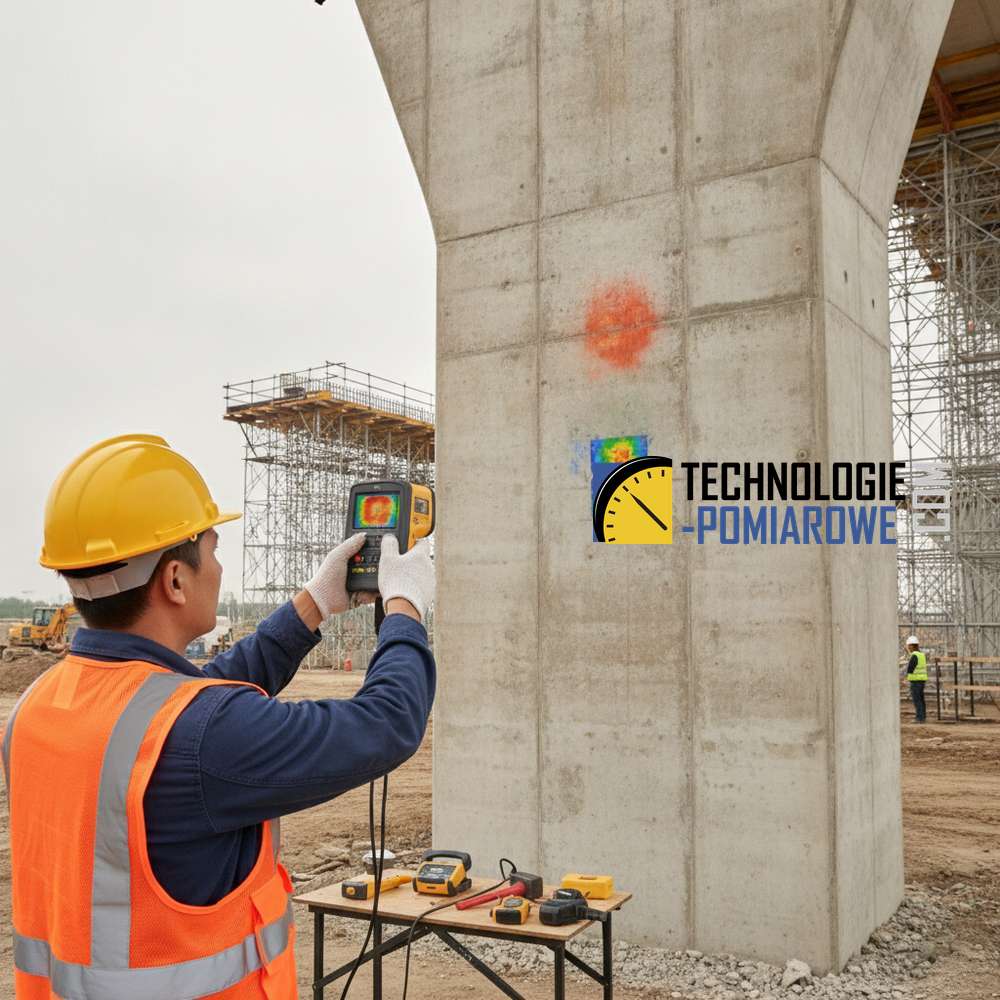

W nowoczesnej inżynierii lądowej i diagnostyce konstrukcji żelbetowych, temperatura jest jednym z kluczowych parametrów determinujących trwałość i bezpieczeństwo obiektów. Termografia betonu, wykorzystująca kamery termowizyjne oraz urządzenia wspomagające, stała się nieodzownym narzędziem w rękach inżynierów. Pozwala ona na bezinwazyjne "zajrzenie" w strukturę materiału, identyfikację wad ukrytych oraz monitorowanie procesów zachodzących podczas dojrzewania mieszanki betonowej. Zrozumienie rozkładu temperatur to nie tylko kwestia kontroli jakości, ale przede wszystkim prewencja przed kosztownymi awariami budowlanymi.
Metody badawcze i rola temperatury w diagnostyce
Diagnostyka termiczna betonu opiera się na analizie emisji promieniowania podczerwonego. W praktyce inżynierskiej wykorzystujemy zestaw narzędzi, które pozwalają na kompleksową ocenę stanu konstrukcji:

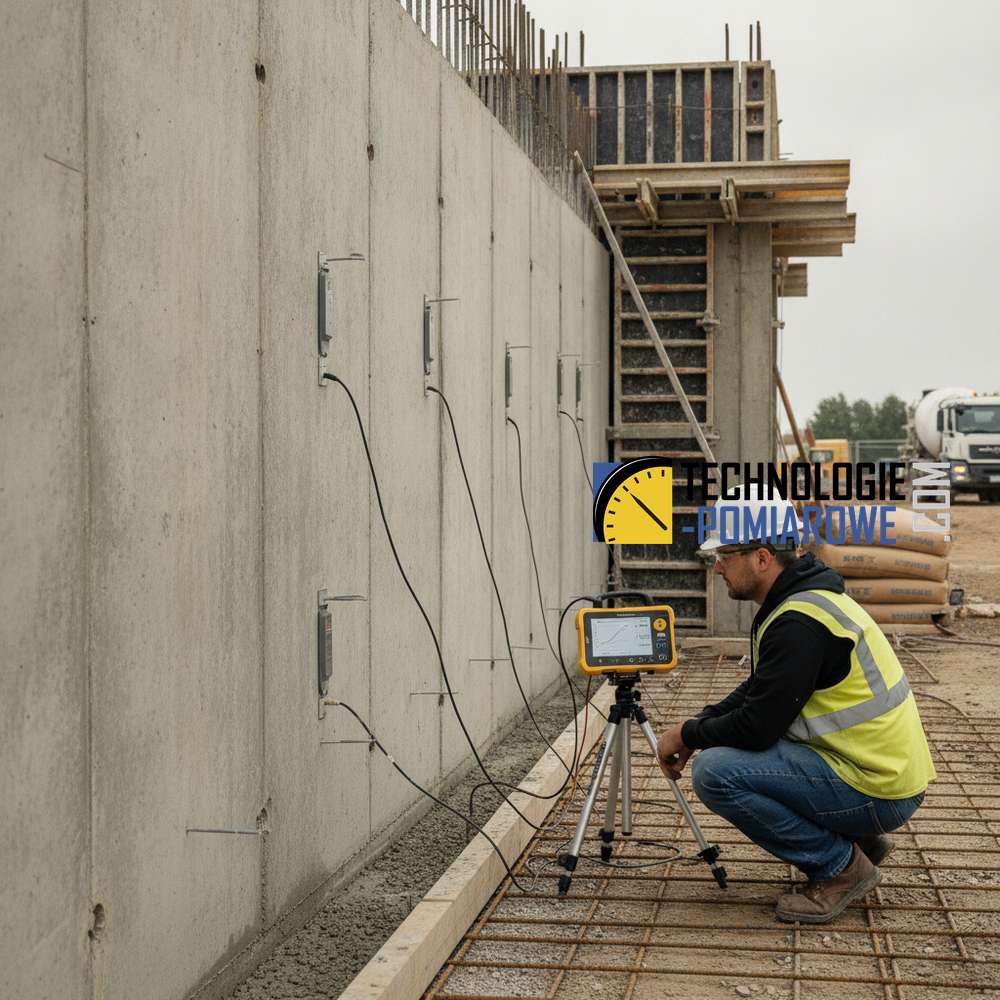

Badanie dojrzałości betonu (Maturity Method)
Jednym z najbardziej zaawansowanych zastosowań analizy termicznej jest metoda dojrzałości betonu (ang. Maturity Method). Jest to nieniszcząca technika szacowania wytrzymałości betonu in-situ, oparta na ścisłej zależności między historią temperatury dojrzewania a czasem. Dzięki monitorowaniu energii cieplnej generowanej podczas hydratacji cementu, jesteśmy w stanie precyzyjnie określić moment, w którym konstrukcja osiąga wymaganą wytrzymałość, co pozwala na bezpieczne przyspieszenie prac, np. rozdeskowania.
Pirometr - szybka diagnostyka punktowa
W sytuacjach wymagających błyskawicznej oceny, niezastąpiony jest pirometr. Jest to urządzenie do bezdotykowego pomiaru temperatury powierzchniowej betonu i asfaltu. Choć nie daje on pełnego obrazu rozkładu ciepła tak jak kamera termowizyjna, jest kluczowy dla punktowej weryfikacji temperatury mieszanki podczas dostawy na budowę lub kontroli warunków układania nawierzchni bitumicznych.

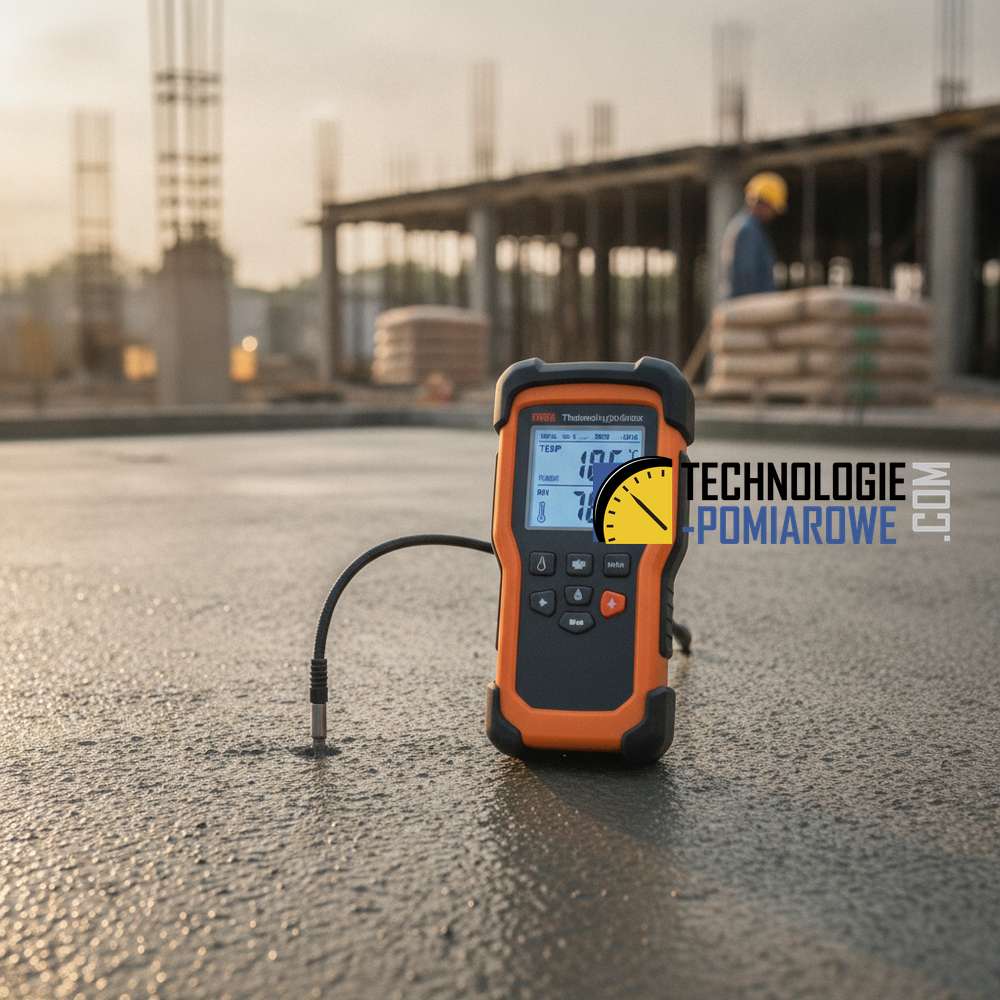

Monitoring warunków otoczenia
Sukces inwestycji zależy nie tylko od klasy użytego betonu, ale także od warunków zewnętrznych. Termohigrometr pozwala na ciągły monitoring wilgotności i temperatury powietrza podczas betonowania. Parametry te bezpośrednio wpływają na szybkość odparowania wody z powierzchni betonu, co przy braku odpowiedniej pielęgnacji może prowadzić do powstania rys skurczowych i obniżenia trwałości elementu.
Diagnostyka wycieków i wad konstrukcyjnych
Pojawienie się wody w nowo wybudowanym garażu podziemnym lub innym obiekcie inżynieryjnym to krytyczny sygnał ostrzegawczy. Wykorzystanie technologii termowizyjnych w połączeniu z wiedzą ekspercką pozwala na skuteczną lokalizację wycieków w konstrukcjach betonowych.
Woda infiltrująca przez strukturę betonu (np. przez nieszczelne przerwy robocze, dylatacje czy rysy przelotowe) zmienia lokalnie pojemność cieplną materiału. Kamera termowizyjna pozwala zidentyfikować te różnice, wskazując precyzyjnie źródło problemu, nawet jeśli wyciek nie jest widoczny gołym okiem na powierzchni. Jest to pierwszy etap procesu "znajdź źródło i usuń problem", który zapobiega degradacji zbrojenia i korozji betonu.
| Urządzenie / Metoda | Zastosowanie w diagnostyce betonu | Kluczowa korzyść |
|---|---|---|
| Kamera termowizyjna | Lokalizacja wycieków, detekcja mostków termicznych | Pełny obraz rozkładu temperatur powierzchniowych |
| Pirometr | Szybka kontrola temperatury mieszanki i asfaltu | Mobilność i natychmiastowy wynik bez kontaktu |
| Metoda dojrzałości | Szacowanie wytrzymałości betonu in-situ | Optymalizacja harmonogramu budowy (rozdeskowanie) |
| Termohigrometr | Monitoring warunków dojrzewania betonu | Zapobieganie pęknięciom skurczowym |
Zastosowanie praktyczne w inżynierii
W praktyce inżynierskiej termografię i pomiary temperatury wykorzystujemy na wielu etapach życia budowli:
- Podczas wznoszenia konstrukcji: Monitorowanie temperatury betonu masowego, aby zapobiec gradientom termicznym prowadzącym do spękań. Wykorzystanie termohigrometrów do kontroli parametrów pielęgnacji.
- Odbiory i kontrola jakości: Wykorzystanie metody dojrzałości do potwierdzenia klasy betonu przed obciążeniem konstrukcji.
- Utrzymanie i diagnostyka: Lokalizacja przyczyn zawilgocenia w garażach podziemnych i na stropodachach. Znalezienie miejsc, gdzie "nowy garaż podziemny przecieka", pozwala na punktową, niskokosztową naprawę zamiast kosztownych izolacji całej powierzchni.
Podsumowanie - dlaczego warto stosować termografię?
Termografia i zaawansowane pomiary termiczne stanowią fundament nowoczesnej diagnostyki betonu. Pozwalają one na przejście od estymacji do precyzyjnych danych. Rekomendujemy stosowanie tych metod wszędzie tam, gdzie kluczowy jest czas (metoda dojrzałości) oraz bezpieczeństwo konstrukcji (diagnostyka wycieków). Inwestycja w rzetelne badania termowizyjne na etapie budowy i eksploatacji zwraca się wielokrotnie, eliminując ryzyko kosztownych napraw strukturalnych i przedłużając żywotność obiektów żelbetowych.
FAQ - Najczęściej zadawane pytania
Czy pirometr może zastąpić kamerę termowizyjną podczas badania wycieków?
Pirometr wykonuje pomiar punktowy, co czyni go mało efektywnym przy poszukiwaniu rozległych lub ukrytych ścieżek infiltracji wody. Kamera termowizyjna daje pełny obraz rozkładu temperatur, co jest niezbędne do poprawnej lokalizacji źródła wycieku.
Na czym polega przewaga metody dojrzałości nad badaniem próbek świadków?
Metoda dojrzałości (Maturity Method) bada beton bezpośrednio w konstrukcji (in-situ), uwzględniając rzeczywistą historię temperatur. Próbki świadki, przechowywane często w innych warunkach, mogą nie odzwierciedlać faktycznej wytrzymałości betonu w elemencie.
Dlaczego wilgotność powietrza (mierzona termohigrometrem) jest ważna przy betonowaniu?
Wysoka temperatura i niska wilgotność drastycznie przyspieszają parowanie wody z powierzchni świeżego betonu. Prowadzi to do skurczu plastycznego i powstania rys, które obniżają szczelność i trwałość całej konstrukcji żelbetowej.
Co zrobić, gdy nowy garaż podziemny przecieka?
Należy przeprowadzić kompleksową diagnostykę wycieków, w tym badania termowizyjne, aby zidentyfikować źródło problemu. Dopiero po znalezieniu przyczyny (np. błąd w dylatacji lub nieszczelny beton) można wdrożyć skuteczne rozwiązanie naprawcze.
Czy temperatura betonu ma wpływ na jego późniejszą trwałość?
Tak, temperatura jest jednym z kluczowych parametrów. Zbyt wysoka temperatura podczas wiązania w betonie masowym lub zbyt niskie temperatury (mróz) bez odpowiedniej ochrony mogą trwale uszkodzić strukturę wewnętrzną betonu.
