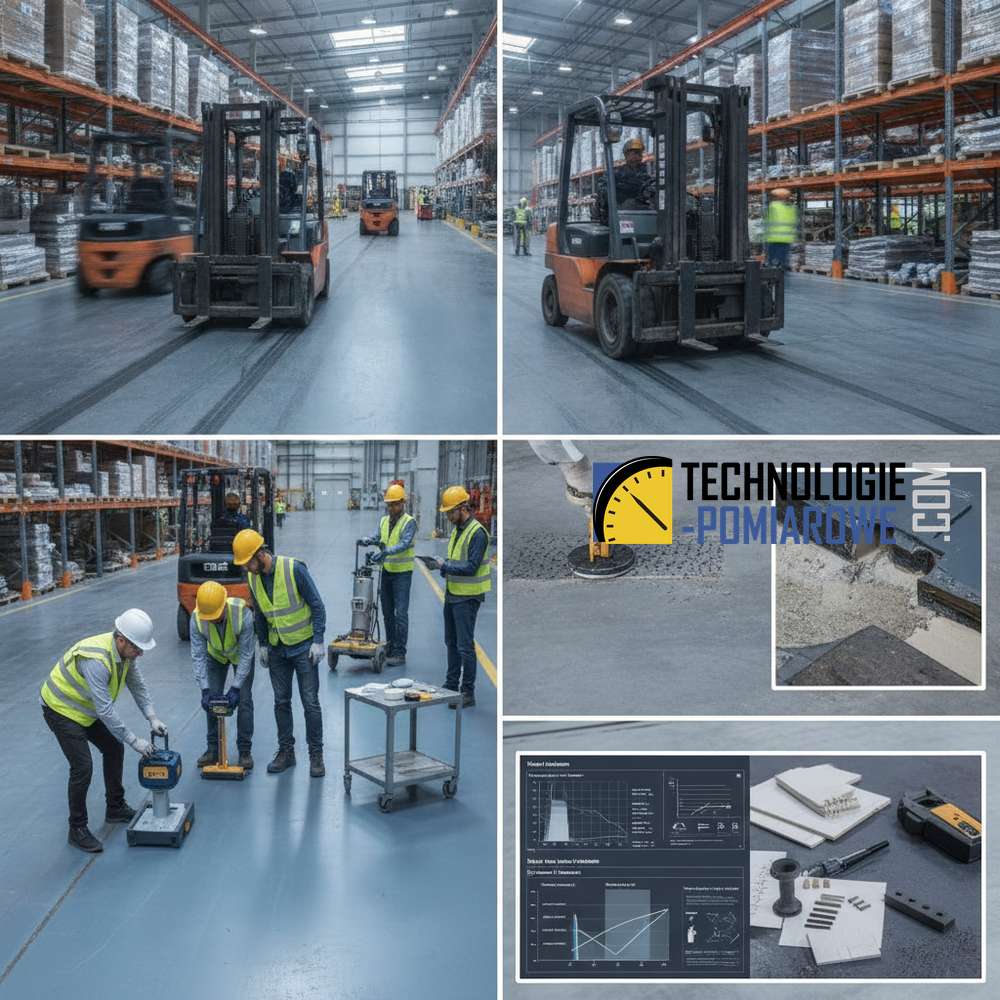

Jako specjalista ds. badań nieniszczących z wieloletnim doświadczeniem w diagnostyce obiektów przemysłowych, często spotykam się z pytaniem: „Czy ta posadzka wytrzyma?”. W halach magazynowych, gdzie intensywny ruch wózków widłowych generuje ogromne siły ścinające i odrywające, kluczowym parametrem nie jest sama twardość żywicy, ale jej przyczepność do betonowego podłoża. Test PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) to najskuteczniejszy sposób na obiektywną ocenę tego parametru i uniknięcie kosztownych awarii, takich jak pęcherzenie czy odspajanie się całych płatów powłoki epoksydowej.
Normy i standardy
Przeprowadzanie badań przyczepności metodą „odrywania” (pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)) musi odbywać się w oparciu o uznane normy, co zapewnia powtarzalność wyników i podstawę do ewentualnych roszczeń gwarancyjnych:
- PN-EN 1542 – Wyroby i systemy do ochrony i napraw konstrukcji betonowych – Metody badań – Pomiar przyczepności przez odrywanie.
- PN-EN 13892-8 – Metody badania materiałów na podkłady podłogowe – Oznaczanie przyczepności.
- ASTM D4541 – Standard Test Method for Pull-OffBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) Strength of Coatings Using Portable Adhesion Testers (często stosowana przy projektach międzynarodowych).
Niezbędny sprzęt pomiarowy
Do wykonania rzetelnego badania niezbędny jest zestaw profesjonalnych narzędzi. Wykorzystanie certyfikowanego urządzenia do testów PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) gwarantuje, że przyłożona siła jest prostopadła do podłoża, co eliminuje błędy pomiarowe.
Procedura pomiarowa krok po kroku
- Przygotowanie powierzchni: Miejsce testu musi być suche i oczyszczone z luźnych frakcji oraz pyłu. W przypadku nowych posadzek należy odczekać min. 28 dni na pełne związanie betonu.
- Przyklejenie krążków: Na oczyszczoną powierzchnię posadzki oraz spód krążka nakładamy cienką warstwę kleju epoksydowego. Dociskamy krążek, usuwając nadmiar kleju wypływający spod krawędzi. Należy pozostawić klej do pełnego utwardzenia (zgodnie z kartą techniczną kleju).
- Nacięcie izolujące: Za pomocą wiertnicy diamentowej wykonujemy nacięcie wokół przyklejonego krążka. Nacięcie powinno sięgać ok. 5-10 mm w głąb podłoża betonowego. Jest to kluczowe, aby badać przyczepność konkretnego pola, a nie wytrzymałość całej płaszczyzny posadzki na rozciąganie.

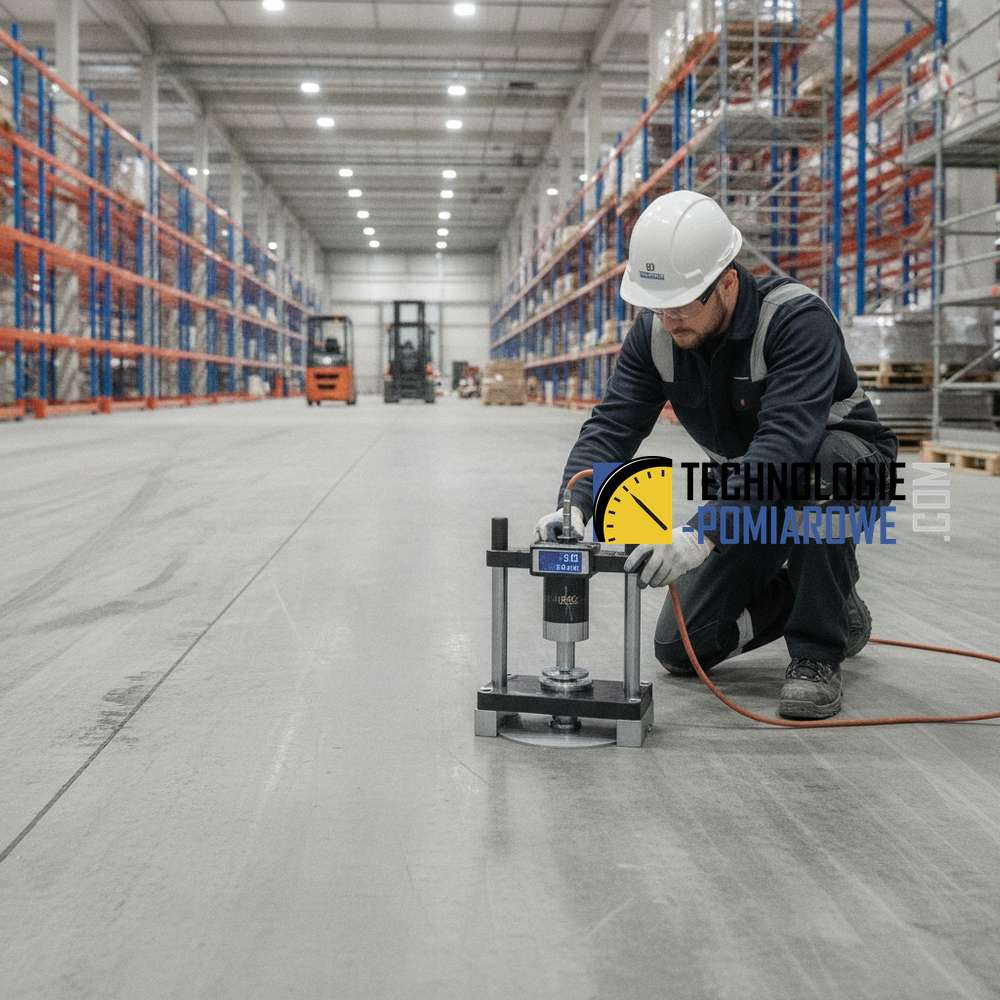

- Przeprowadzenie testu: Mocujemy tester do krążka. Płynnie zwiększamy siłę odrywającą (zgodnie z normą PN-EN 1542 tempo przyrostu obciążenia powinno wynosić ok. 0,05 MPa/s) aż do momentu zerwania połączenia.
- Rejestracja wyniku: Odczytujemy maksymalną siłę (w kN) i przeliczamy ją na naprężenie zrywające (MPa).
Interpretacja wyników i charakter zniszczenia
Sama wartość liczbowa (np. 1,5 MPa) to tylko połowa sukcesu. Kluczowa jest analiza wizualna miejsca zerwania, która wskazuje „najsłabsze ogniwo” systemu posadzkowego:
- Zniszczenie kohezyjne w podłożu (A): Zerwanie nastąpiło wewnątrz betonu. Oznacza to, że posadzka trzyma się podłoża lepiej niż sam beton. To najlepszy wynik.
- Zniszczenie adhezyjne na styku (A/B): Posadzka „odkleiła się” od betonu. Może to świadczyć o złym przygotowaniu podłoża (np. niewyprażony olej, pył, wilgoć).
- Zniszczenie kohezyjne w powłoce (B): Rozwarstwienie nastąpiło wewnątrz samej żywicy.
- Zniszczenie na kleju (Y): Błąd wykonawczy badania – klej puścił przed posadzką. Test należy powtórzyć.
Wniosek diagnostyczny: Jeśli Twoja posadzka epoksydowa ma wytrzymać intensywny ruch wózków widłowych, minimalna przyczepność do podłoża betonowego klasy min. C20/25 powinna wynosić nie mniej niż 1,5 MPa (przy czym większość specyfikacji technicznych wymaga min. 2,0 MPa dla ciężkiego przemysłu). Wyniki poniżej 1,0 MPa są sygnałem ostrzegawczym – istnieje wysokie ryzyko, że podczas hamowania lub skręcania kół wózka widłowego dojdzie do odspojenia powłoki.
