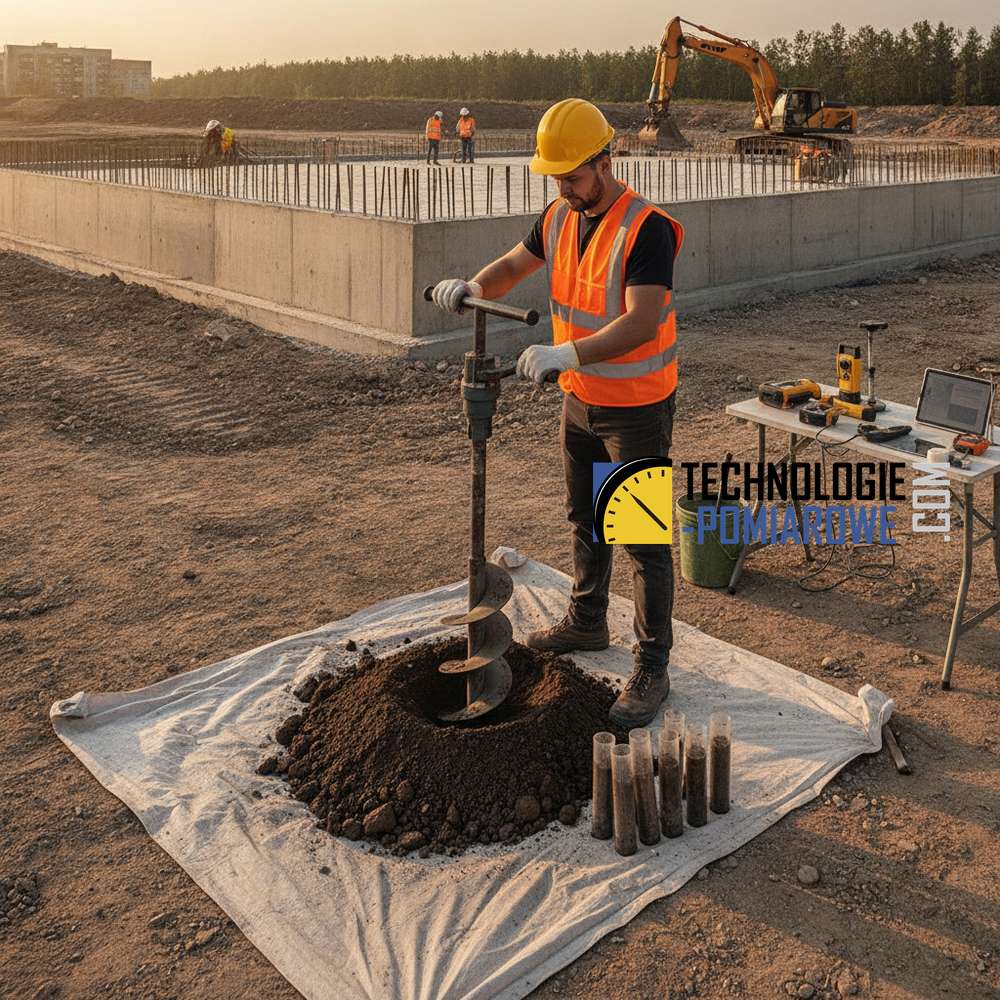

Wiertnica ręczna do gruntu - fundament precyzyjnej diagnostyki podłoża
Prawidłowe rozpoznanie parametrów podłoża gruntowego stanowi absolutny fundament każdej trwałej inwestycji budowlanej. W inżynierii lądowej, gdzie diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. oraz nośność podbudowy decydują o bezpieczeństwie i trwałości obiektów, pobieranie próbek gruntu jest etapem krytycznym. Z punktu widzenia inżyniera diagnostyki budowlanej, jednym z najpoważniejszych ryzyk przy realizacji nowych inwestycji jest brak korelacji między projektowanym obciążeniem a rzeczywistymi parametrami podłoża. Wykorzystanie narzędzi takich jak wiertnica ręczna do gruntu pozwala na bezpośredni wgląd w strukturę warstw geologicznych, co jest niezbędne, aby uniknąć awarii budowlanych, takich jak spękania posadzek przemysłowych czy nierównomierne osiadanie fundamentów.
Metodyka badań i rola pobierania próbek w diagnostyce
Diagnostyka podłoża gruntowego opiera się na szeregu metod badawczych, które wzajemnie się uzupełniają. Pobieranie próbek za pomocą wiertnicy ręcznej jest często pierwszym krokiem, który pozwala na fizyczną identyfikację rodzaju gruntu, co ma kluczowe znaczenie dla doboru parametrów w dalszych badaniach sondami dynamicznymi lub statycznymi.
W nowoczesnej diagnostyce wyróżniamy następujące powiązane metody badawcze:
- Sondowanie statyczne CPT/CPTU: To zaawansowana metoda pozwalająca na precyzyjne określenie parametrów gruntu w czasie rzeczywistym. Pobieranie próbek wiertnicą ręczną pozwala na wstępną weryfikację stratygrafii przed przystąpieniem do kosztownych sondowań statycznych.
- Sondowania dynamiczne DPL, DPM i DPH: Klucz do diagnostyki zagęszczenia gruntów niespoistych. Wyniki sondowań dynamicznych (liczba uderzeń na 10 cm zagłębienia) zyskują na wartości, gdy są zestawione z fizyczną próbką gruntu pobraną z danej głębokości.
- Sonda cylindryczna: Specjalistyczne narzędzie dedykowane do badania wytrzymałości gruntów spoistych. Pobór próbki wiertnicą pozwala określić, czy na danej głębokości mamy do czynienia z gruntem spoistym, co kwalifikuje go do użycia sondy cylindrycznej.
- Badania nośności (Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni., VSS): Podczas gdy wiertnica bada grunt w głąb, metody VSS i płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. weryfikują nośność warstw powierzchniowych i podbudowy.
Porównanie metod diagnostyki podłoża gruntowego
| Metoda badania | Zastosowanie | Główne parametry |
|---|---|---|
| Wiertnica ręczna | Pobieranie próbek, profilowanie warstw | Rodzaj gruntu, wilgotność, barwa |
| Sondowanie DPL/DPM/DPH | Badanie zagęszczenia gruntów sypkich | Stopień zagęszczenia (ID) |
| Sondowanie statyczne CPT/CPTU | Precyzyjne parametry geotechniczne | Opór stożka, tarcie pobocznicy |
| Sonda cylindryczna | Badanie gruntów spoistych | Wytrzymałość na ścinanie |
Zastosowanie praktyczne w inżynierii budowlanej
Wykorzystanie wiertnicy ręcznej do pobierania próbek znajduje szerokie zastosowanie w codziennej praktyce inżynierskiej, szczególnie przy diagnostyce konstrukcji żelbetowych i planowaniu nowych obiektów. W przypadku, gdy pojawia się pytanie, czy podłoże gruntowe wytrzyma obciążenie budynku, analiza próbek pobranych wiertnicą pozwala na określenie miąższości warstw słabonośnych (np. torfów czy namułów), które mogłyby zostać przeoczone przy badaniach wyłącznie powierzchniowych.
W praktyce inżynierskiej proces ten przebiega następująco:
- Wykonanie wiercenia w celu ustalenia profilu litologicznego gruntu.
- Pobranie próbek o nienaruszonej (w miarę możliwości) lub naruszonej strukturze do oceny makroskopowej.
- Korelacja danych z wiercenia z wynikami sondowania dynamicznego DPL, co pozwala na precyzyjne określenie bezpiecznego dopuszczalnego nacisku na grunt.
- Weryfikacja podłoża pod posadzki przemysłowe, aby wyeliminować ryzyko spękań wynikających z niejednorodności podłoża.
Podsumowanie - dlaczego warto stawiać na kompleksową diagnostykę?
Pobieranie próbek gruntu przy użyciu wiertnicy ręcznej to nieodzowny element kompleksowej diagnostyki nośności podłoża. Choć nowoczesne metody, takie jak sondowanie statyczne CPTU czy badania płytą VSS, dostarczają ogromnej ilości danych liczbowych, fizyczna próbka gruntu pozostaje najlepszym sposobem na wizualną i manualną weryfikację stanu podłoża. Rekomenduje się stosowanie wiertnic ręcznych na etapie wstępnym inwestycji oraz jako uzupełnienie sondowań dynamicznych DPL/DPM/DPH. Takie podejście minimalizuje ryzyko błędów projektowych, zapewnia bezpieczeństwo konstrukcji i pozwala na optymalizację kosztów fundamentowania.
Często zadawane pytania (FAQ)
Dlaczego pobieranie próbek wiertnicą jest ważne przed sondowaniem DPL?
Pobieranie próbek pozwala określić rodzaj gruntu. Jest to kluczowe, ponieważ sondowanie dynamiczneSondowanie dynamiczne gruntu to metoda badawcza używana w geotechnice do określania właściwości mechanicznych gruntu, jedna z metod badanie zagęszczenia i nośności gruntu. Proces ten polega na wprowadzaniu rurki sondy dynamicznej w grunt poprzez energiczne uderzenia młota. W miarę penetracji rurki, rejestrowane są dane dotyczące oporu penetrometrycznego w zależności od głębokości. Sondowanie dynamiczne gruntu wykonujemy na terenie całej Polski - inoflinia 814 608 814. DPL jest miarodajne głównie dla gruntów niespoistych. Dzięki wiertnicy wiemy, czy uzyskane opory wbijania sondy odnoszą się do piasków, czy może do przeszkód w gruncie lub warstw spoistych.
Czy wiertnica ręczna może zastąpić badanie płytą dynamiczną lub VSS?
Nie, te badania pełnią inne funkcje. Wiertnica służy do rozpoznania stratygrafii i rodzaju gruntu w głębszych warstwach, natomiast płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. i VSS służą do oceny nośności i modułu odkształcenia gotowej podbudowy lub warstw przypowierzchniowych.
W jakich sytuacjach najczęściej dochodzi do awarii posadzek z winy podłoża?
Najczęściej dzieje się to w sytuacjach braku korelacji między projektowanym obciążeniem a rzeczywistymi parametrami nośnymi gruntu. Często wynika to z pominięcia soczewek gruntów słabych lub spoistych, których nie wykryto z powodu braku wstępnych wierceń i sondowań.
Kiedy należy zastosować sondę cylindryczną zamiast wiertnicy?
Wiertnica służy do wydobycia urobku na powierzchnię w celu jego oceny. Sonda cylindryczna jest natomiast narzędziem badawczym (in-situ) wprowadzanym do otworu, służącym do bezpośredniego pomiaru wytrzymałości gruntów spoistych w dnie otworu.
Jak głęboko można pobierać próbki wiertnicą ręczną?
Zasięg wiertnicy ręcznej zależy od rodzaju gruntu i warunków wodnych, jednak w typowej diagnostyce podłoża pod fundamenty lub posadzki najczęściej wykonuje się odwierty do głębokości kilku metrów, co pozwala na skorelowanie wyników z sondowaniami typu DPL lub CPT.
