Kontrola jakości betonu młotkiem Schmidta

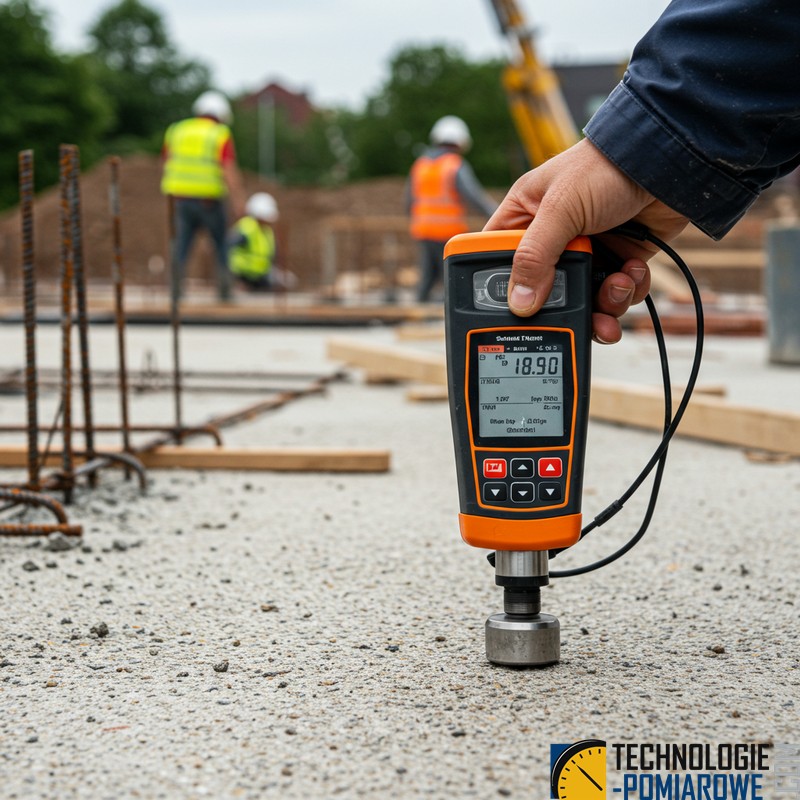

Kontrola jakości betonu przy użyciu młotka Schmidta jest powszechnie stosowaną metodą w budownictwie. Młotek Schmidta jest urządzeniem pomiarowym, które umożliwia określenie twardości betonu poprzez pomiar jego odbicia.

Badanie młotkiem Schmidta to nieniszczące badanie betonu, które daje szybkie wyniki.

Proces ten polega na uderzaniu młotkiem Schmidta w powierzchnię betonu i pomiarze odbicia energii. Im twardszy beton, tym większa ilość energii zostanie odbita. Wynik pomiaru można odczytać na skali młotka Schmidta, która wskazuje twardość betonu w jednostkach n/mm² lub kg/cm² lub MPa.

Zastosowania kontroli jakości

• odbiór elementów prefabrykowanych i monolitycznych

• weryfikacja klasy betonu przed rozszalowaniem i usuwaniem podpór

• ocena przyrostu wytrzymałości betonu we wczesnym wieku

• lokalizowanie słabszych stref i obszarów degradacji

• kontrola jakości zapraw naprawczych i powłok ochronnych

• przeglądy okresowe istniejących obiektów (mosty, parkingi, hale)

Przebieg badania sklerometrycznego

1. Przygotowanie powierzchni

   • oczyścić i osuszyć beton, usunąć luźne elementy

2. Kalibracja młotka Schmidta

   • wykonać kilka uderzeń w tarczę referencyjną (stalową płytkę)

3. Wykonanie pomiarów

   • uderzać prostopadle z równomierną siłą, unikać krawędzi

   • odczytać wartość R (indeks odbicia)

4. Interpretacja wyników

   • przeliczyć indeks R na wytrzymałość betonu za pomocą aprobaty producenta młotka lub normowych tabel kalibracyjnych



Sprzęt i typy młotków

• Typ N

  • energia uderzenia 2,209 Nm, do masywnych elementów (> 100 mm grubości)

• Typ L

  • energia uderzenia 0,735 Nm, do cienkich konstrukcji i cienkowarstwowych elementów

Zalety i ograniczenia

• Zalety

  • szybkie i wielokrotne pomiary w terenie

  • prosta obsługa – badanie może wykonać jedna osoba

  • brak uszkodzeń betonu, miejsce pomiaru pozostaje nienaruszone

• Ograniczenia

  • ocenia jedynie twardość powierzchniową, nie zastępuje prób niszczących

  • wyniki zależą od wieku betonu, jakości wykonczenia powierzchni i warunków pomiaru

Co dalej?

Po wstępnej ocenie sklerometrycznej warto:

• wykonać testy wytrzymałości na próbkach cylindrycznych lub walcowych

• zastosować pomiar ultradźwiękowy do oceny jednorodności struktury

• pobrać rdzenie betonowe i poddać je próbom ściskania w laboratorium

Mimo to, młotek Schmidta jest prostym i szybkim narzędziem, które może dać ogólny obraz twardości betonu na placu budowy. Jest to niezwykle przydatne przy szybkiej ocenie jakości betonu w terenie.

Pomiar jakości betonu młotkiem Schmidta zakończony jest protokołem pomiarowym określającym wytrzymałość betonu na ściskanie, określona w jednostkach fizycznych, MPa.
