Badanie posadzki betonowej

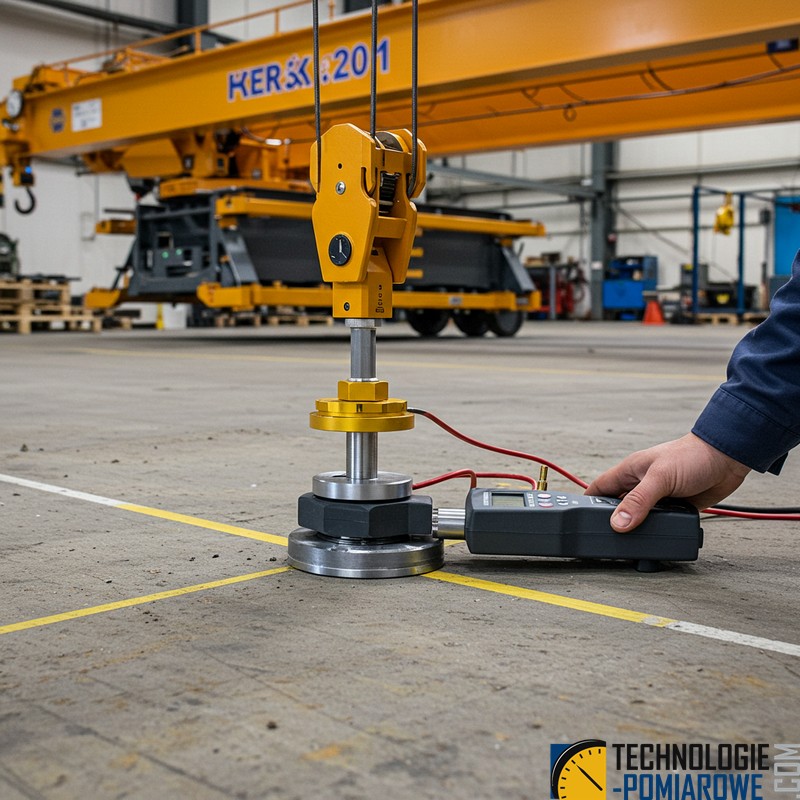

Badanie posadzki betonowej metodą sklerometryczną, znanej również jako badanie twardości betonu, jest powszechnie stosowaną techniką oceny jakości i wytrzymałości betonowych powierzchni. Metoda ta polega na wykorzystaniu sklerometru, urządzenia pomiarowego, które mierzy twardość betonu poprzez pomiar odbicia kulki z jego powierzchni.

Badanie posadzki betonowej metodą sklerometryczną polega na ocenianiu twardości betonu poprzez pomiar odbicia stalowej kulki lub trzpienia z powierzchni posadzki. Do pomiarów wykorzystuje się sklerometr, zwany też młotkiem Schmidta, który wystrzeliwuje element pomiarowy pod stałym kątem i siłą, a następnie mierzy kąt lub odległość odbicia. Wynik odbicia jest przeliczany na wskaźnik twardości, będący pośrednią miarą wytrzymałości betonu na ściskanie. Dzięki tej metodzie można szybko i bezinwazyjnie uzyskać informacje o jakości i jednorodności betonu na powierzchni posadzki

Przygotowanie powierzchni i warunki pomiaru

Przed przeprowadzeniem badania należy oczyścić posadzkę z zabrudzeń, pyłu, tłustych plam i innych substancji, które mogą wpłynąć na odczyty. Powierzchnia powinna być sucha i gładka; jeśli jest chropowata lub porowata, zaleca się wykonanie niewielkiego szlifowania lub użycie środka wzmacniającego. Badania wykonuje się w temperaturze otoczenia od +5 °C do +30 °C, a w razie potrzeby młotek Schmidta powinien być skalibrowany zgodnie z instrukcją producenta. Wilgotność betonu oraz stopień karbonatyzacji mogą wpływać na wartości odbicia, dlatego wyników nie interpretuje się w oderwaniu od warunków pomiaru.

Rodzaje sklerometrów

Istnieją cztery podstawowe typy młotków Schmidta, różniące się energią uderzenia i przeznaczeniem:

• typ N: energia uderzenia 2,21 Nm, standardowe badania betonu monolitycznego i prefabrykowanego

• typ M: energia uderzenia 29,5 Nm, pomiary na masywnych elementach konstrukcyjnych (mosty, fundamenty)

• typ L: energia uderzenia 0,74 Nm, ocena twardości betonu lekkiego i zapraw

• typ P: sklerometr wahadłowy, testy materiałów o niskiej twardości (tynki, zaprawy)

Wybór typu sklerometru zależy od grubości badanej warstwy betonu i charakteru konstrukcji.

Procedura pomiarowa

1. Oznacz na posadzce punkty pomiarowe, zachowując odstępy co najmniej 10 cm.

2. Przyłóż sklerometr prostopadle do powierzchni i uruchom uderzenie.

3. Odczytaj wartość odbicia bezpośrednio z urządzenia lub na wyświetlaczu.

4. Wykonaj serię co najmniej 10 pomiarów w różnych punktach, aby ustalić średnią wartość.

5. Przelicz średni odczyt na wytrzymałość na ściskanie przy użyciu tabel kalibracyjnych dostarczonych przez producenta sklerometru.

Analiza wyników i zastosowania

Wysoki wskaźnik odbicia wskazuje na większą twardość i wytrzymałość powierzchniową betonu. Wyniki porównuje się z wymaganiami normowymi lub specyfikacją projektową, identyfikując obszary o obniżonej wytrzymałości. Wyniki sklerometryczne służą do:

• oceny jakości wykonania posadzki przed montażem sprzętu lub regałów

• planowania prac naprawczych i renowacyjnych

• monitorowania procesów starzenia lub degradacji betonu

• weryfikacji jednorodności betonu w dużych powierzchniach roboczych.

• Badanie nośności posadzki.

Zalety i ograniczenia metody

Metoda sklerometryczna jest szybka, przenośna i nie destrukcyjna, co ułatwia badania in situ bez pobierania próbek betonowych. Ograniczeniem jest fakt, że mierzy głównie warstwę powierzchniową betonu i nie dostarcza pełnej informacji o właściwościach wewnętrznych, takich jak wytrzymałość na zginanie czy nasiąkliwość. Dlatego często łączy się ją z innymi metodami, np. testami pull-off lub pobieraniem próbek rdzeniowych, aby uzyskać kompleksową ocenę stanu posadzki betonowej.

stosowane w połączeniu z innymi technikami badawczymi w celu uzyskania kompleksowej oceny stanu posadzki betonowej.

W ramach badania posadzki betonowej może być także wykonane Badanie PULL-OFF- badanie przyczepności i wytrzymałości powłoki.

Typowe sytuacje przeprowadzenia badania wytrzymałości posadzki

• Badanie wytrzymałości betonu na ściskanie w celach kontrolnych dla UDT
• Podnośnik warsztatowy - dozór techniczny i zgłoszenie do UTD
• Badanie posadzki przed posadowieniem podnośnika
• Badanie posadzki przed montażem regałów wysokiego składowania
• Badanie wytrzymałości podkładu podłogowego
• Naprawa posadzki betonowej

Badanie wytrzymałości posadzki betonowej pozwala ocenić nośność i trwałość konstrukcji oraz zaplanować ewentualne naprawy czy modernizacje. W praktyce stosuje się metody nieniszczące, półnieniszczące oraz niszczące w zależności od potrzeb i wymagań inwestora.
