Badania georadarem

Badania georadarem (GPR – Ground Penetrating Radar) to nieinwazyjna metoda badań geofizycznych wykorzystująca fale elektromagnetyczne do obrazowania podziemnych struktur i obiektów, zaawansowana metoda geofizyczna umożliwiająca nieniszczącą analizę struktury podłoża oraz obiektów znajdujących się pod powierzchnią ziemi. Technika ta polega na emisji fal elektromagnetycznych o wysokiej częstotliwości i rejestracji sygnałów odbitych od różnorodnych struktur podpowierzchniowych, co pozwala na tworzenie precyzyjnych obrazów warstw geologicznych i obiektów ukrytych.

Badanie georadarem wykonujemy na terenie całej Polski - infolinia +48 814 608 814

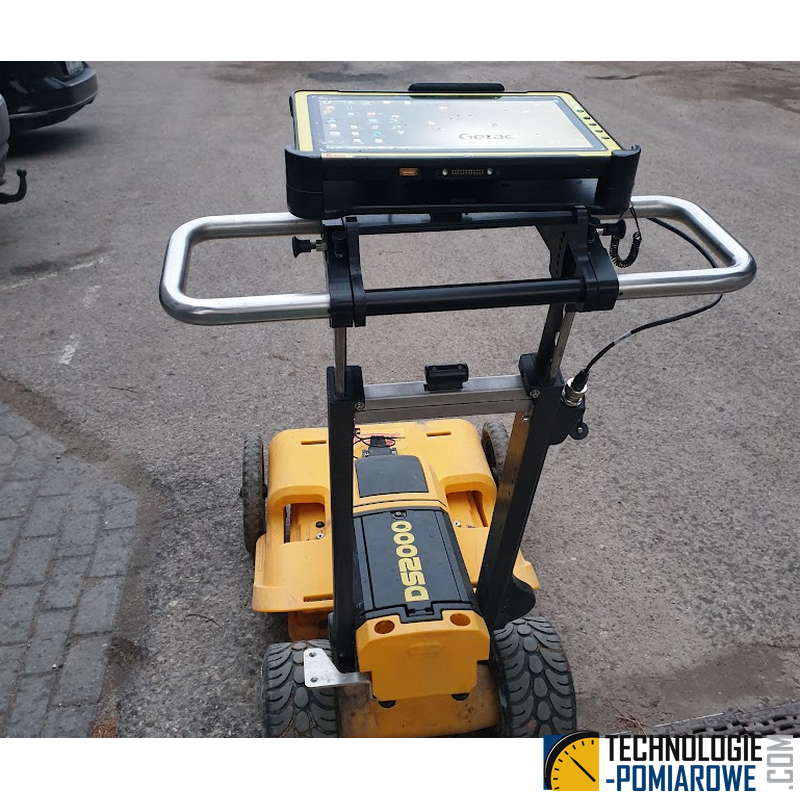

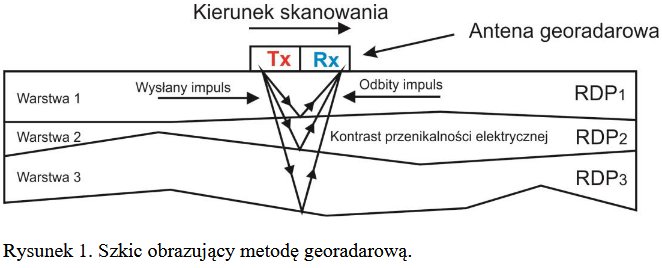

Zasada działania georadaru

Georadar emituje krótkie impulsy fal elektromagnetycznych w głąb podłoża. Gdy fala napotka na granicę dwóch ośrodków o różnych właściwościach dielektrycznych (np. różniących się wilgotnością, gęstością lub składem mineralnym), część energii zostaje odbita i powraca do anteny odbiorczej. Analiza czasu powrotu impulsu oraz jego amplitudy umożliwia określenie głębokości i charakteru obiektu lub warstwy.

• Antena nadawcza georadaru wysyła impulsy fal elektromagnetycznych o określonej częstotliwości do podłoża.
• Fale te odbijają się od granic warstw o różnej przewodności elektrycznej, np. granicy między glebą a skałą, lub od obiektów podziemnych, takich jak fundamenty, rury, czy puste przestrzenie.

• Odbite fale rejestrowane są przez antenę odbiorczą.

• Na podstawie czasu powrotu fal i ich amplitudy tworzony jest profil georadarowy, który przedstawia obraz podłoża w formie przekroju.


Kluczowe parametry wpływające na badania georadarem

• Częstotliwość anteny:

  • Wyższa częstotliwość (500 MHz – 2 GHz): lepsza rozdzielczość, mniejsza głębokość penetracji (do ok. 1–2 m).

  • Niższa częstotliwość (50 MHz – 200 MHz): większa głębokość penetracji (do kilkunastu metrów), niższa rozdzielczość.

• Właściwości dielektryczne ośrodka:

  • Materiały o wysokiej przewodności (np. gliny, wilgotne grunty) silnie tłumią fale elektromagnetyczne.

• Warunki terenowe:

  • Równość powierzchni, obecność przeszkód, dostępność terenu wpływają na jakość i dokładność pomiarów.

Obszary stosowania badania georadarem

• Archeologia: lokalizacja i badanie podziemnych struktur, takich jak grobowce, mury, czy artefakty.
  • Poszukiwanie obiektów archeologicznych: Wykrywanie fundamentów, murów, grobów i innych struktur bez konieczności prowadzenia wykopalisk.
  • Dokumentacja stanowisk archeologicznych: Tworzenie trójwymiarowych modeli podziemnych zabytków.
• Geologia: badanie budowy geologicznej, np. mapowanie warstw gruntowych, lokalizacja skał i złóż mineralnych.

  • Mapowanie warstw geologicznych: Identyfikacja układu warstw skalnych, lokalizacja stref uskoków i pęknięć.
  • Badanie gruntów pod budownictwo: Ocena jednorodności podłoża, wykrywanie pustek i kawern, identyfikacja stref o obniżonej nośności.
• Inżynieria lądowa: badanie podłoża pod drogi, mosty, i inne obiekty infrastrukturalne, w celu wykrycia anomalii, pustych przestrzeni, czy potencjalnych zagrożeń.

  • Ocena stanu konstrukcji: Badanie jakości betonu, lokalizacja zbrojenia, detekcja wad wewnętrznych konstrukcji.
  • Skanowanie zbrojenia w żelbecie
  • Wykrywanie zbrojenia w betonie
• Hydrologia: badanie wód gruntowych, np. lokalizacja stref infiltracji, mapowanie zanieczyszczeń.

  • Monitoring wód gruntowych: Określanie poziomu lustra wody, wykrywanie przecieków w zbiornikach i tamach.
  • Badanie skażeń: Identyfikacja stref zanieczyszczeń, monitoring składowisk odpadów.
  • Skanowanie gruntu

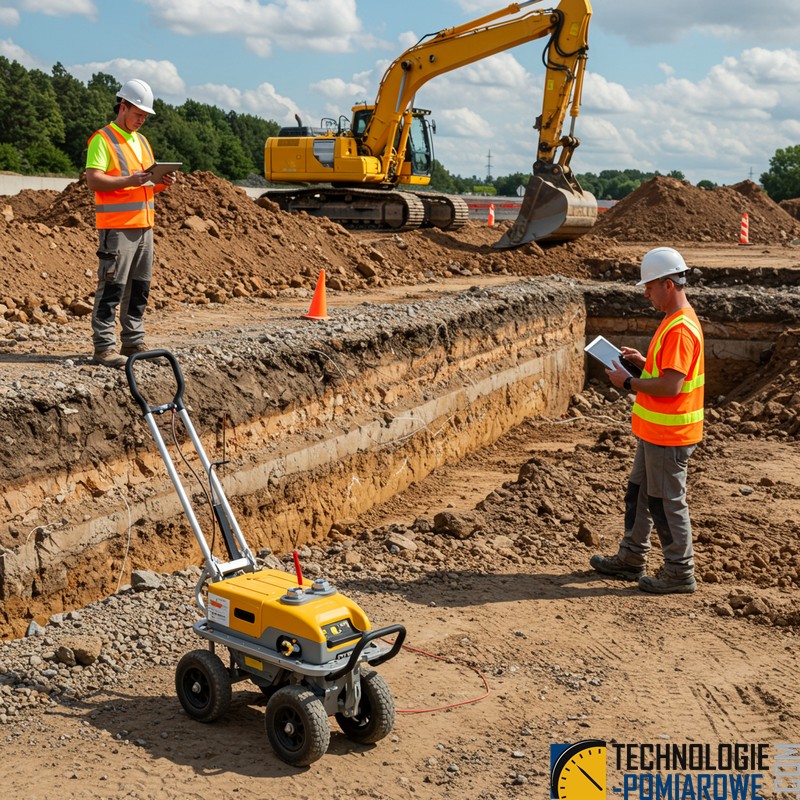

• Budownictwo: badania georadarowe budowlane - badanie georadarem posadzki, badanie georadarem terenu pod fundamenty

  • Lokalizacja infrastruktury podziemnej: Wykrywanie rur, kabli, kanalizacji, fundamentów.
  • Skanowanie betonu i wykrywanie zbrojenia
• Poszukiwanie i lokalizacja: wykrywanie ukrytych obiektów, takich jak uzbrojenie podziemne, rury, kable, czy skarby.

  • Eksploracja zasobów mineralnych: Lokalizacja złóż surowców, identyfikacja struktur sprzyjających akumulacji minerałów.
  • Bezpieczeństwo górnicze: Wykrywanie pustek, zapadlisk, monitorowanie stateczności wyrobisk.

Zalety badania georadarem

• Nieniszcząca metoda: Badania georadarowe nie wymagają wykopów ani wierceń, co czyni je bezpieczną i przyjazną dla środowiska metodą.
• Szybkość: Pomiary georadarowe są zazwyczaj szybkie i wydajne, co pozwala na badanie dużych obszarów w krótkim czasie.

• Interpretacja danych: Wymaga doświadczenia i wiedzy specjalistycznej; niejednoznaczne sygnały mogą prowadzić do błędnych wniosków.
• Wysoka rozdzielczość: Georadary mogą dostarczyć szczegółowych obrazów podłoża, co pozwala na dokładne zlokalizowanie i identyfikację obiektów.

• Możliwość mapowania 3D: Wykorzystując specjalistyczne oprogramowanie, można tworzyć trójwymiarowe modele badanego obszaru.

• Zakłócenia elektromagnetyczne: Obecność źródeł zakłóceń (linie energetyczne, urządzenia elektroniczne) może wpływać na jakość danych.

Ograniczenia badania georadarem

• Tłumienie sygnału: Wysoka przewodność elektryczna gruntów (np. grunty gliniaste, zasolone) powoduje silne tłumienie fal, co ogranicza głębokość penetracji.
• Głębokość penetracji: Zasięg fal elektromagnetycznych w badanym podłożu jest ograniczony i zależy od jego właściwości elektromagnetycznych.
• Rozdzielczość: Rozdzielczość obrazu georadarowego może być ograniczona przez zakłócenia spowodowane np. przez obecność metalowych obiektów.

• Interpretacja: Interpretacja profili georadarowych wymaga doświadczenia i fachowej wiedzy.


Badania georadarowe to wszechstronna i wydajna metoda geofizyczna, która znajduje szerokie zastosowanie w różnych dziedzinach. Jest to bezinwazyjna i szybka metoda obrazowania podłoża, która dostarcza cennych informacji o jego strukturze i zawartości.

B

Badania georadarowe - zalecenia w zakresie stosowania metody georadarowej w rozpoznaniu geologicznym terenu

• Metoda georadarowa jest efektywnym narzędziem do badania struktur czwartorzędowych i obiektów antropogenicznych.
• Dobór odpowiedniej aparatury i metodyki badań ma kluczowe znaczenie dla uzyskania wiarygodnych wyników.
• Interpretacja danych georadarowych wymaga doświadczenia i znajomości kontekstu geologicznego badanego obszaru.
• Wyniki badań potwierdzają przydatność metody georadarowej w badaniach hydrogeologicznych, w tym w analizie ingresji wód morskich.

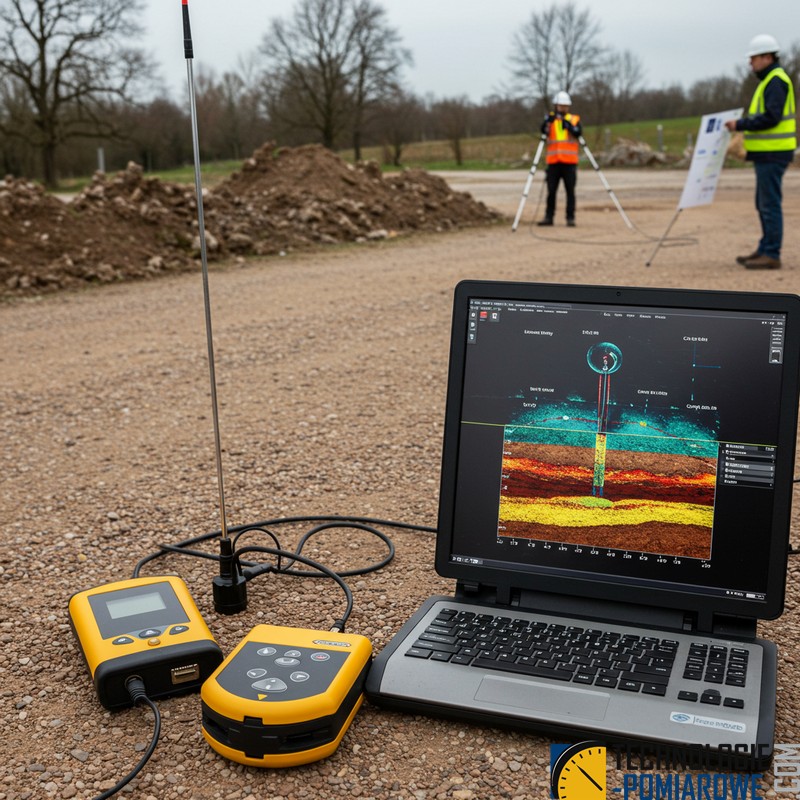

Usługi georadarem

Wykonujemy usługi georadarem typu Georadar (GPR) to urządzenie, które wykorzystuje fale elektromagnetyczne do badania struktury podpowierzchniowej. Jest szeroko stosowany w różnych dziedzinach, takich jak geologia, archeologia, budownictwo i inżynieria lądowa.

• Obszar realizacji usług: cała Polska
• Cena usługi badania georadarowego: Indywidualna wycena

Usługi georadarowe obejmują szeroki zakres zastosowań, takich jak:

• Lokalizacja obiektów podziemnych, takich jak rury, kable, tunele i fundamenty.
• Badania geologiczne, takie jak identyfikacja warstw gruntu, skał i wód gruntowych.
• Badania archeologiczne, takie jak lokalizacja stanowisk archeologicznych i artefaktów.
• Badania środowiskowe, takie jak monitorowanie zanieczyszczeń gruntu i wód.
• Inne badanie obiektów w gruncie

Badania georadarem - przykładowe realizacje

• Lokalizacja zbrojenia w płycie betonowej Cel: uniknięcie uszkodzenia prętów przy wierceniu i cięciu.

• Pomiar grubości stropu żelbetowego Cel: ocena nośności i weryfikacja zgodności z projektem.

• Wykrywanie pustek pod posadzką betonową Cel: identyfikacja stref niedostatecznie zagęszczonych lub pustek powietrznych.

• Badanie delaminacji w podkładzie anhydrytowym Cel: wykrycie odspojenia warstw przed układaniem nawierzchni wykończeniowej.

• Lokalizacja przewodów i instalacji podposadzkowych Cel: planowanie bezpiecznych przebiegów nowych instalacji.

• Ocena stanu murów kamiennych i ceglanych Cel: wykrycie pustek i patologii wewnątrz ścian.

• Identyfikacja kabli energetycznych i telekomunikacyjnych Cel: zapobieganie przecięciu przewodów podczas prac remontowych.



• Wykrywanie węzłów dylatacyjnych i połączeń prefabrykatów Cel: weryfikacja ciągłości konstrukcji i położenia łączeń.

• Mapowanie zbrojenia w fundamentach Cel: ocena poprawności ułożenia prętów zbrojeniowych.

• Badanie struktury zaprawy iniekcyjnej Cel: kontrola szczelności napraw i iniekcji przeciwpęknięciowych.

• Wykrywanie kawern i pustek w betonie mostów Cel: ocena bezpieczeństwa i identyfikacja stref naprawczych.

• Ocena stanu nawierzchni betonu w tunelach Cel: wczesne wykrywanie rozwarstwień i odspojonych fragmentów.

• Lokalizacja rur kanalizacyjnych w płycie podłogowej Cel: precyzyjne cięcie otworów serwisowych bez zalewania przeciekami.

• Diagnostyka zawilgocenia w ścianie Cel: wykrycie stref o podwyższonej wilgotności wewnątrz muru.

• Identyfikacja pustek i kanałów pod wylewkami posadzkowymi Cel: walidacja wykonania systemów ogrzewania podłogowego.

• Badanie konstrukcji drewnianych (zachowanie warunków dielektrycznych) Cel: wykrycie pustek lub degradacji drewna od środka.

• Kontrola napraw pęknięć ciśnieniowych żywicą Cel: weryfikacja skuteczności iniekcji i szczelności spoin.

• Wykrywanie nielegalnych instalacji podziemnych Cel: identyfikacja zbiorników i łączników bez dokumentacji.

• Mapowanie warstw izolacji przeciwwilgociowej Cel: sprawdzenie ciągłości membran uszczelniających.

• Ocena zagęszczenia podłoża pod posadzką betonową Cel: zapobieganie osiadaniu i pękaniu wylewki.



• Lokalizacja kotew i kotew stalowych w konstrukcji Cel: bezpieczne wiercenia i montaż nowych elementów.

• Badanie mostów – wykrywanie zarysowań termicznych Cel: wczesne wykrycie rys od cykli termicznych.

• Diagnostyka powłok antykorozyjnych na elementach metalowych Cel: ocena ich ciągłości i obecności pustek.

• Weryfikacja podłoża pod glazurę i terakotę Cel: zapobieganie odspojeniom i pustkom pod płytkami.

• Monitorowanie zmian wilgotności w murach zabytkowych Cel: ochrona przed degradacją i rozwój mikroorganizmów.

• Lokalizacja przewodów zasilających i sterujących w obiektach przemysłowych Cel: planowanie rozbudów i wymiany instalacji.

• Ocena stanu sufitów podwieszanych Cel: wykrycie pustych przestrzeni i profili nośnych.

• Wykrywanie elementów konstrukcyjnych w betonie napowietrznym Cel: lokalizacja puszek i pustaków wentylacyjnych.

• Inwentaryzacja fundamentów archeologicznych Cel: nieinwazyjne rozpoznanie struktury historycznych obiektów.

• Mapowanie anomalii gruntu pod wykopami fundamentowymi Cel: zidentyfikowanie przeszkód i zmian litologicznych przed rozpoczęciem wykopów.
