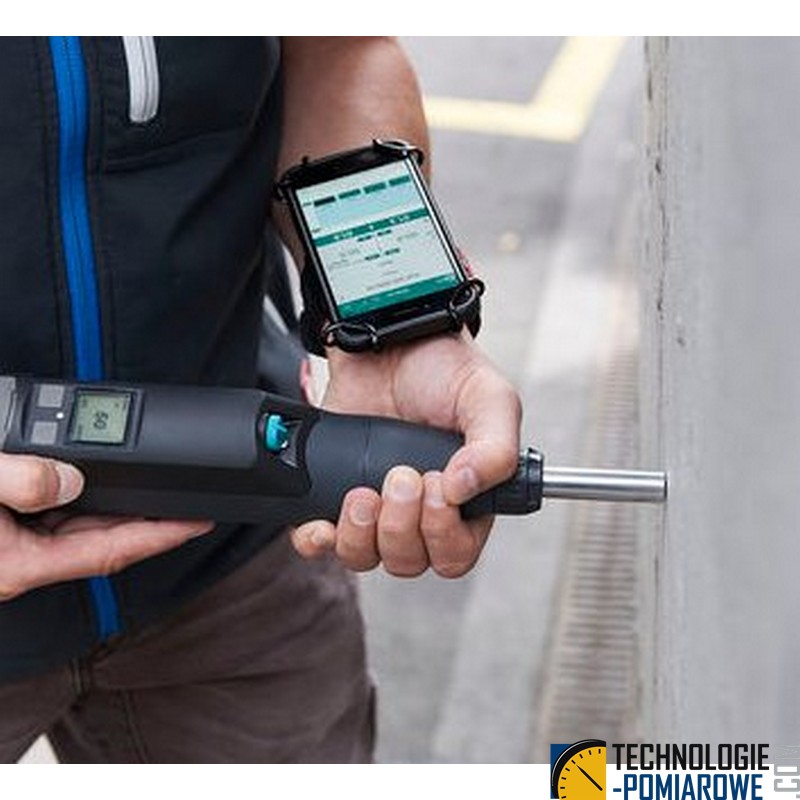

Badanie sklerometrem

Badanie sklerometrem (młotkiem Schmidta) to szybka, nieniszcząca metoda oceny twardości powierzchniowej betonu i przybliżonego oszacowania jego wytrzymałości na ściskanie stosowana in situ przy inspekcjach i kontrolach jakości.

Badanie sklerometrem przeprowadzamy najczęściej w celu określenia wytrzymałości betonu na ściskanie. Sklerometr jest urządzeniem do badania wytrzymałości betonu na ściskanie. Wykorzystuje on stałą masę, która jest uderzana w powierzchnię betonu, a następnie mierzona jest odległość, jaką ta masa przebyła po uderzeniu. Im większa odległość, tym twardszy beton.

Zasada działania sklerometru

Zasada polega na uderzeniu sprężynowym trzpienia sklerometru w powierzchnię betonu i pomiarze odskoku trzpienia; wartość odbicia koreluje z twardością powierzchni oraz, po kalibracji i korektach, z wytrzymałością na ściskanie próbki lub elementu.

Sprzęt i akcesoria

• Sklerometr (młotek Schmidta) z wymiennymi energiamі uderzenia i skalą odczytu.

• Tarcza referencyjna do sprawdzenia kalibracji przed pomiarami.

• Nośnik/uchwyt i ewentualne podstawki pomocnicze do zapewnienia powtarzalności uderzeń.

• Dokumentacja kalibracji i protokół pomiarowy wymagane do oceny wyników.

Przygotowanie powierzchni i warunki pomiaru

• Powierzchnia powinna być czysta, sucha lub matowo wilgotna, pozbawiona luźnych cząstek, powłok i zabrudzeń; w razie potrzeby oczyścić mechanicznie lub strumieniowo.

• Wykonywać pomiary na obszarach reprezentatywnych i wolnych od krawędzi (odległość od krawędzi min. 3–5 cm), w kilku punktach w siatce pomiarowej dla uśrednienia wartości.

• Przed pomiarem sprawdzić kalibrację urządzenia na tarczy wzorcowej.

Procedura pomiarowa — praktyczne kroki

1. Skontrolować kalibrację sklerometru na tarczy referencyjnej.

2. Oczyścić i przygotować powierzchnię; zaznaczyć punkty pomiarowe co np. 100–200 mm.

3. Przyłożyć przyrząd prostopadle do powierzchni i wykonać uderzenie; odczytać wartość odbicia.

4. Dla każdego punktu wykonać kilka (zwykle 2–3) uderzeń i przyjąć średnią, odrzucając skrajne odczyty wynikające z lokalnych inkluzji.

5. Przetworzyć wartości odbicia na przybliżoną wytrzymałość na ściskanie korzystając z tabel kalibracyjnych lub korelacji producenta, uwzględniając rodzaj betonu i warunki powierzchniowe.

6. Zapytaj o cenę pomiaru sklerometrycznego - infolinia 814 608 814

Interpretacja wyników i ograniczenia metody

• Wynik sklerometryczny daje przybliżenie wytrzymałości powierzchniowej; do wiarygodnej oceny klasy betonu zaleca się korelację z badaniami referencyjnymi (rdzenie, próbki) i zastosowanie współczynników korekcyjnych.

• Ograniczenia: metoda jest wrażliwa na chropowatość, obecność kruszywa przy powierzchni, wilgotność, powłoki, zatarcie powierzchni i lokalne niejednorodności — wyniki należy uśredniać i interpretować ostrożnie.

• Norma: wykonywanie i interpretacja badań sklerometrycznych powinny być zgodne z odpowiednią normą wykonawczą (m.in. PN‑EN 12504‑4) oraz instrukcjami producenta przyrządu.

Praktyczne wskazówki jakościowe

• Wykonaj próbne porównanie sklerometru z badaniem na rdzeniach na tym samym obiekcie, aby uzyskać lokalne korelacje.

• Dokumentuj miejsce pomiaru, orientację, temperaturę, wilgotność i stan powierzchni.

• Nie polegaj wyłącznie na wynikach sklerometru do decyzji krytycznych konstrukcyjnie; stosuj jako narzędzie przesiewowe i planowania badań uzupełniających.
