Badania geofizyczne gruntu - metody, zastosowania i dobór do inwestycji

Badania geofizyczne gruntu - klucz do bezpiecznego i trwałego posadowienia inwestycji

W nowoczesnym budownictwie oraz inżynierii lądowej, zrozumienie tego, co znajduje się pod powierzchnią gruntu, stanowi fundament bezpieczeństwa każdej inwestycji. Z punktu widzenia inżyniera diagnostyki budowlanej, jednym z najpoważniejszych ryzyk przy realizacji nowych projektów jest brak korelacji między projektowanym obciążeniem a rzeczywistymi parametrami nośności podłoża. Ignorowanie specyfiki gruntu prowadzi do kosztownych awarii, takich jak nierównomierne osiadanie budynków czy pękanie posadzek przemysłowych. Dzięki zaawansowanym metodom geofizycznym i geotechnicznym, możemy dziś "zajrzeć" pod ziemię w sposób nieniszczący, precyzyjnie określając strukturę i parametry mechaniczne podłoża.

Metody badań geofizycznych i geotechnicznych

W procesie diagnostyki podłoża gruntowego stosujemy szereg komplementarnych metod, które pozwalają na uzyskanie pełnego obrazu warunków gruntowo-wodnych. Dobór odpowiedniej technologii zależy od etapu inwestycji oraz specyfiki problemu inżynieryjnego.

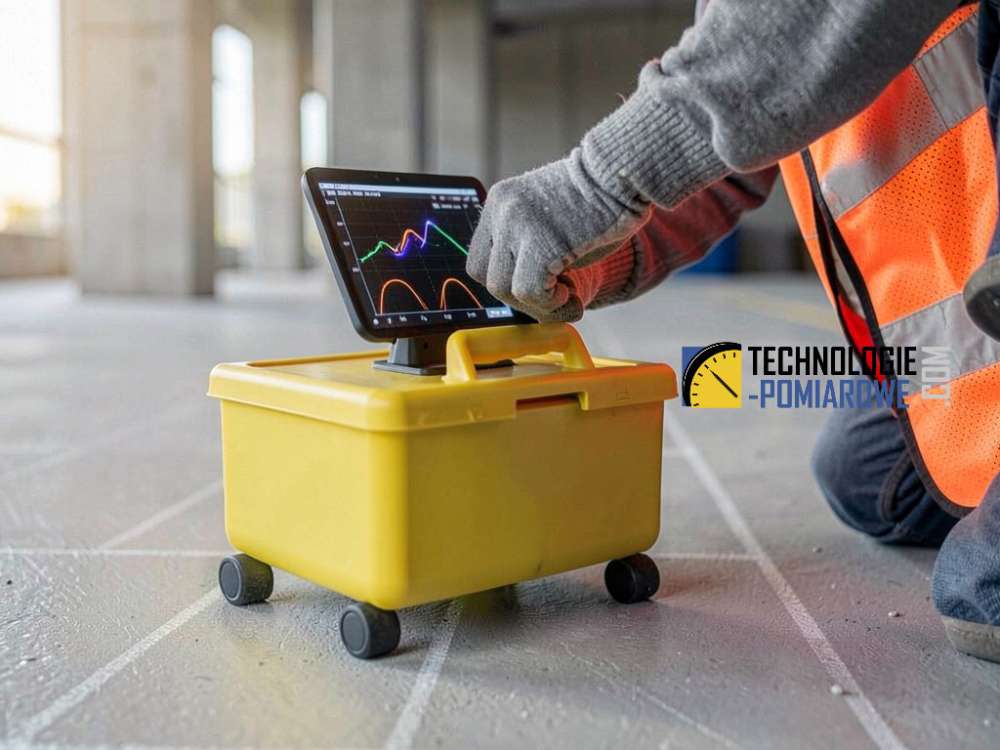

Metoda georadarowa (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.)

Metoda georadarowa (Ground Penetrating Radar) stanowi jedną z najbardziej uniwersalnych technik geofizycznych. Jest powszechnie stosowana w inżynierii lądowej, geologii inżynierskiej oraz badaniach środowiskowych. Pozwala na bezinwazyjne obrazowanie struktur podpowierzchniowych, wykrywanie nieciągłości oraz lokalizację infrastruktury podziemnej. Jest to narzędzie niezbędne w diagnostyce, gdzie liczy się szybkość i wysoka rozdzielczość pomiaru.

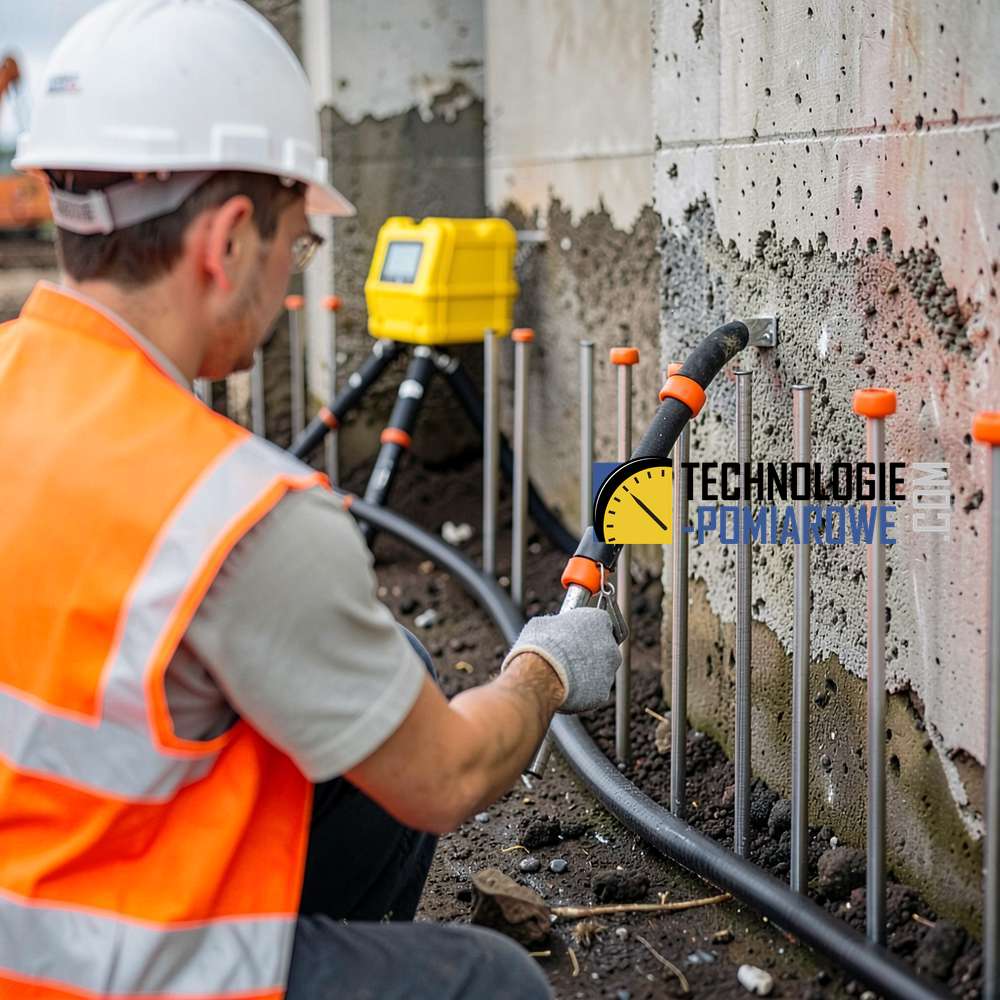

Tomografia elektrooporowa (ERT)

Tomografia elektrooporowa (ERT) to klucz do bezpiecznego posadowienia i zaawansowanej diagnostyki konstrukcji. Metoda ta polega na pomiarze oporności właściwej gruntu, co pozwala na identyfikację warstw litologicznych, zasięgu wód gruntowych oraz wykrywanie stref osłabienia lub pustek podziemnych. Jest szczególnie ceniona w diagnostyce masywnych elementów betonowych oraz badaniu podłoża pod fundamenty wielkogabarytowe.

Badania nośności: VSS, Płyta DynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. i CPT

W celu uniknięcia awarii budowlanych, takich jak spękania posadzek, konieczne jest precyzyjne rozpoznanie parametrów mechanicznych. W praktyce inżynierskiej stosuje się:

• Sondowanie statyczne CPT: Pozwala na określenie parametrów wytrzymałościowych i odkształceniowych gruntu w warunkach naturalnych (in situ).
• Płyta statyczna VSS: Służy do wyznaczania modułów odkształcenia podłoża (E1, E2) oraz wskaźnika odkształcenia (I0), co jest kluczowe przy kontroli zagęszczenia warstw konstrukcyjnych.
• Lekka płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni.: Umożliwia szybką ocenę dynamicznego modułu odkształcenia, co znajduje zastosowanie przy liniowych robotach ziemnych i badaniu warstw podbudowy.

Zastosowanie praktyczne w diagnostyce i budownictwie

Wykorzystanie powyższych metod w praktyce inżynierskiej pozwala na optymalizację kosztów budowy i eliminację ryzyka błędów projektowych. Kompleksowa diagnostyka nośności podłoża jest niezbędna w następujących obszarach:

1. Projektowanie posadowienia: Dokładne dane o nośności (VSS, CPT) pozwalają na optymalny dobór typu fundamentów, co zapobiega późniejszym osiadaniom.
2. Diagnostyka obiektów istniejących: W przypadku pojawienia się rys na ścianach czy osiadania posadzek, badania GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. i ERT pozwalają zidentyfikować przyczynę problemu bez konieczności wykonywania kosztownych odkrywek.
3. Kontrola jakości robót ziemnych: Regularne badania płytą dynamiczną i statyczną VSS gwarantują, że nasypy i podbudowy zostały wykonane zgodnie z normami technicznymi.

Poniższa tabela przedstawia porównanie wybranych metod badawczych w kontekście ich zastosowania:

Podsumowanie i rekomendacje

Wybór odpowiedniej strategii badań geofizycznych i geotechnicznych powinien być podyktowany specyfiką inwestycji. Rekomendujemy łączenie metod nieniszczących (takich jak GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. i ERT) z badaniami in situ (CPT, VSS), aby uzyskać pełną korelację między strukturą gruntu a jego parametrami mechanicznymi. Takie podejście nie tylko zwiększa bezpieczeństwo konstrukcji, ale również pozwala uniknąć ogromnych kosztów związanych z późniejszymi naprawami fundamentów czy posadzek przemysłowych. Prawidłowe rozpoznanie podłoża to inwestycja, która zwraca się na każdym etapie cyklu życia obiektu.
