Badania georadarowe - zastosowania, możliwości i ograniczenia techniczne

Wprowadzenie

Metoda georadarowa, powszechnie znana pod angielskim skrótem GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. (Ground Penetrating Radar), stanowi jedną z najbardziej uniwersalnych i najczęściej stosowanych technik geofizycznych w inżynierii lądowej, budownictwie, geologii inżynierskiej oraz badaniach środowiskowych. Jej korzenie sięgają połowy XX wieku, jednak dynamiczny rozwój elektroniki, oprogramowania przetwarzającego oraz anten szerokopasmowych sprawił, że w ostatnich dekadach GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. przeszedł z kategorii metody eksperymentalnej do standardowego narzędzia diagnostycznego, niezastąpionego w codziennej praktyce inżynierskiej.

Niniejszy raport ma na celu kompleksowe przedstawienie zasady działania metody georadarowej, zakresu jej zastosowań, parametrów technicznych, świadczonych usług, a także obiektywną ocenę ograniczeń, które należy uwzględniać przy planowaniu i interpretacji badań. Dokument jest przeznaczony dla inżynierów, projektantów, zarządców infrastruktury oraz inwestorów poszukujących rzetelnych informacji o możliwościach i granicach zastosowania georadaru w praktyce projektowej i wykonawczej.

Zasada działania i podstawa fizyczna

GeoradarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. działa na zasadzie emisji krótkich impulsów fal elektromagnetycznych w głąb badanego ośrodka - gruntu, skały, betonu lub innego materiału - za pomocą anteny nadawczej. Fale propagują się w ośrodku z prędkością zależną od stałej dielektrycznej danego materiału. Na granicy dwóch ośrodków o różnej dielektryczności (np. granica warstw geologicznych, powierzchnia zakopanego obiektu, zbrojenie w betonie) część energii fali ulega odbiciu, a część - załamaniu i dalszej propagacji. Odbita fala wraca do anteny odbiorczej, gdzie jest rejestrowana wraz z informacją o czasie powrotu i amplitudzie sygnału.

Kluczową wielkością fizyczną jest kontrast dielektryczny między badanym obiektem a otoczeniem. Im większa różnica w stałej dielektrycznej, tym większa amplituda fali odbitej i tym wyraźniejszy sygnał na georadarogramie. Zarejestrowany obraz falowy (tzw. echogram) stanowi odzwierciedlenie wewnętrznej budowy badanego ośrodka. Po odpowiednim przetworzeniu - wzmocnieniu, wyostrzeniu amplitudy, konwersji czasu do głębokości - dane przyjmują formę graficznego przekroju przypominającego przekrój geologiczny lub konstrukcyjny.

Warto podkreślić, że metoda GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. jest całkowicie bezpieczna dla ludzi i zwierząt. Emisja fal elektromagnetycznych o stosunkowo niskiej mocy nie wywołuje żadnych negatywnych skutków biologicznych, co umożliwia prowadzenie pomiarów w rezerwatach przyrody, wewnątrz budynków zamieszkałych, na terenach zurbanizowanych oraz w pobliżu infrastruktury krytycznej.

Parametry techniczne i możliwości aparaturowe

Wydolność techniczną systemu georadarowego determinuje kilka kluczowych parametrów:

• Częstotliwość anteny - stanowi podstawowy parametr wpływający na rozdzielczość i głębokość penetracji. Wyższe częstotliwości (np. 800-1600 MHz) zapewniają wysoką rozdzielczość, co jest niezbędne przy lokalizacji zbrojenia w betonie, cienkich przewodów kablowych czy drobnych elementów konstrukcyjnych. Niższe częstotliwości (np. 100-400 MHz) zwiększają zasięg głębokościowy kosztem rozdzielczości, co jest korzystne przy mapowaniu warstw geologicznych, określaniu głębokości skały macierzystej czy badaniu grubych konstrukcji.
• Liczba kanałów i konfiguracja anten - nowoczesne systemy (m.in. georadary MALÅ, Proceq SFCW, Viateco) oferują możliwość pracy w trybie wielokanałowym, co pozwala na jednoczesną rejestrację danych z kilku anten i znaczące przyspieszenie pomiarów terenowych.
• Tempo pomiarów - przy badaniach dróg, autostrad, torowisk kolejowych i pasów startowych lotnisk georadary specjalizowane umożliwiają prowadzenie pomiarów z prędkością kilkudziesięciu kilometrów na godzinę, co czyni metodę wysoce wydajną w skali liniowej infrastruktury.
• Mobilność i ergonomia - współczesne urządzenia georadarowe są lekkie, kompaktowe i przeznaczone do pracy w zróżnicowanych warunkach terenowych - od otwartych pól, przez tereny leśne, po wnętrza pomieszczeń i tuneli.
• Oprogramowanie przetwarzające - dane surowe poddawane są szeregowi procedur: wzmocnieniu i wyostrzeniu amplitudy, filtracji szumów, konwersji czasu do głębokości, korekcji geometrii. Ostatecznym produktem jest głębokościowy przekrój georadarowy, a w wariancie 3D - trójwymiarowy model badanego obszaru.

Zakres zastosowań

Szerokie spektrum zastosowań metody GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. wynika z jej bezinwazyjności, szybkości i uniwersalności. Poniżej przedstawiono główne obszary, w których georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. znajduje praktyczne zastosowanie.

Infrastruktura podziemna i sieci komunalne

Jednym z najczęstszych zastosowań GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. jest lokalizacja i mapowanie podziemnej infrastruktury technicznej. Metoda skutecznie identyfikuje rury wodociągowe i gazowe (zarówno plastikowe PE, HDPE, PVC, jak i metalowe), przewody kanalizacyjne, kable elektryczne i telekomunikacyjne, zbiorniki, fundamenty, pale, betonowe płyty i kolumny. Szczególną wartość stanowi to w sytuacjach, gdy dokumentacja powykonawcza jest niekompletna, nieaktualna lub w ogóle nie istnieje - georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. pozwala odtworzyć rzeczywisty układ uzbrojenia podziemnego bez konieczności wykonywania otworów diagnostycznych czy wykopów próbnych.

Diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. betonowych i żelbetowych

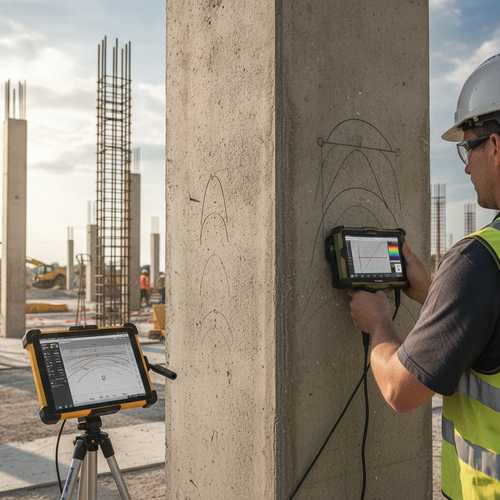

W budownictwie inżynierskim skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. metodą GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. stało się standardem diagnostyki nieniszczącej (NDT). GeoradarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. umożliwia:

• precyzyjną lokalizację prętów zbrojeniowych, kabli sprężających, rur instalacyjnych i pustek wewnątrz struktury betonowej,
• tworzenie map 2D i 3D rozkładu elementów zatopionych w betonie,
• określenie grubości płyty, stref rozwarstwień oraz pustek,
• ocenę jednorodności konstrukcji betonowych,
• weryfikację geometrii zbrojenia w konstrukcjach mostowych, wiaduktach, stropach i murach.

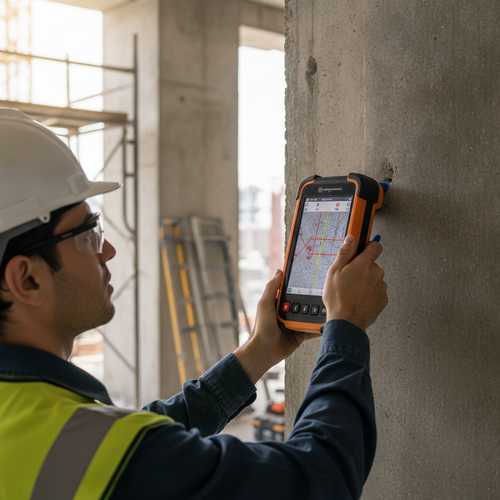

W praktyce inżynierskiej diagnostyka georadarowa eliminuje ryzyko uszkodzenia zbrojenia przy wierceniu, pozwala odtworzyć mapę zbrojenia w obiektach o nieznanej historii budowlanej oraz stanowi podstawę do planowania prac remontowych i modernizacyjnych.

Badania geologiczne i geotechniczne

W geofizyce inżynierskiej GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. stosuje się do:

• rozpoznania płytkiej budowy geologicznej i mapowania litologii warstw gruntowych,
• określenia głębokości skały macierzystej i miąższości osadów,
• poszukiwania pustek, rozluźnień i spękań w warstwach górotworu,
• identyfikacji struktur geologicznych, takich jak uskoki i fałdy,
• określenia migracji wód oraz warstw potencjalnie zawodnionych,
• klasyfikacji podłoża, rozwarstwienia i segmentacji pokładów,
• lokalizacji złóż surowców mineralnych.

Wyniki badań georadarowych stanowią cenną uzupełniającą wiedzę w dokumentacjach geotechnicznych, geologiczno-inżynierskich oraz geofizycznych, wspierając procesy projektowe na terenach inwestycyjnych.

Drogi, mosty, kolej i lotniska

Metoda GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. jest powszechnie stosowana w diagnostyce nawierzchni i podłoża dróg, autostrad, linii kolejowych, pasów startowych i postojowych lotnisk. GeoradarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. mapuje układ warstw nawierzchni, ocenia rozmieszczenie warstw podkładowych (np. żwiru), wykrywa zapadliska, osiadania, strefy rozwarstwień oraz zmiany w strukturze konstrukcji. Badania podtorza i stanu nawierzchni betonowych wspierają planowanie działań rewitalizacyjnych, modernizacyjnych oraz studium nowych linii kolejowych.

Środowisko i ochrona przyrody

W zakresie zagadnień ekologicznych GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. umożliwia:

• lokalizację obiektów pochodzenia antropogenicznego zakopanych w ziemi (beczki, zbiorniki, odpady),
• określanie granic stref zanieczyszczonych wyciekami substancji organicznych i nieorganicznych,
• obserwację dna rzek i jezior,
• analizę poziomu wód gruntowych,
• weryfikację struktury tam i wałów przeciwpowodziowych,
• ocenę grubości i stanu lodu oraz śniegu.

Archeologia, kryminalistyka i inne zastosowania specjalistyczne

GeoradarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. znajduje szerokie zastosowanie w badaniach archeologicznych - wykrywa stare fosy, obwałowania, cmentarzyska, pozostałości konstrukcji, struktury archeologiczne. W kryminalistyce metoda wspiera lokalizację miejsc pochówków. W górnictwie i tunelingu GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. stosuje się do badań struktury obwałowań, drążenia tuneli, lokalizacji pustek pogórniczych i krasowych, płytkich wyrobisk górniczych (szyby, szybiki, chodniki). Metoda jest również wykorzystywana do wykrywania niewybuchów i niewypałów.

Usługi wykonywane metodą GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.

Kompleksowa oferta usług georadarowych obejmuje pełen cykl badawczy - od przygotowania stanowiska, przez pomiary polowe, po opracowanie i interpretację wyników. W praktyce inżynierskiej usługi te obejmują:

• Profilowanie georadarowe 2D - najpopularniejszy sposób wykonania pomiarów, w którym obie anteny (nadawcza i odbiorcza) są przesuwane wzdłuż wytyczonej linii profilu pomiarowego. Pozwala na uzyskanie przekroju geologicznego lub konstrukcyjnego wzdłuż trasy.
• Badania 3D (tomografia georadarowa) - profile pomiarowe ułożone są w równoległej siatce, co umożliwia odtworzenie trójwymiarowego modelu badanego obszaru. Zastosowanie: mapowanie rozległych struktur podziemnych, lokalizacja obiektów punktowych, diagnostyka obszarowa.
• Skanowanie betonuBezinwazyjne badanie georadarem GPR i Profometrem pozwala na precyzyjne wykrycie zbrojenia oraz pomiar jego średnicy bez niszczenia betonu. Technologia ta eliminuje ryzyko awarii i obniża koszty prac konstrukcyjnych. Zyskaj pewność i bezpieczeństwo przy realizacji swojej inwestycji. i żelbetu - precyzyjna lokalizacja zbrojenia, kabli sprężających, rur instalacyjnych, pustek. Tworzenie map 2D i 3D rozkładu elementów zatopionych. Weryfikacja grubości otuliny, średnicy prętów, geometrii zbrojenia.
• Mapowanie podziemnych sieci komunalnych - lokalizacja i głębokościowe mapowanie rur, kabli, zbiorników, kolektorów. Planowanie i utrzymywanie sieci kablowych i rurociągowych.
• Diagnostyka nawierzchni i podłoża - badania dróg, autostrad, torowisk, pasów startowych. Ocena jakości i jednorodności konstrukcji, wykrywanie zapadlisk, osiadań, stref rozwarstwień.
• Badania geologiczne i geotechniczne - rozpoznanie litologii, określenie głębokości skały macierzystej, identyfikacja pustek i spękań, określenie migracji wód.
• Badania środowiskowe - lokalizacja zanieczyszczeń, obiektów antropogenicznych, analiza struktury wałów i tam.
• Badania specjalistyczne - archeologia, kryminalistyka, wykrywanie niewybuchów, ocena lodu i śniegu, badania w górnictwie i tunelingu.

Wyniki badań GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. dostępne są w czasie rzeczywistym, już w trakcie wykonywania pomiarów. Po przetworzeniu w specjalistycznym oprogramowaniu możliwe jest przygotowanie szczegółowych profili, planów dla poszczególnych głębokości, map 2D i 3D oraz pełnej dokumentacji geofizycznej.

Przetwarzanie danych i interpretacja

Surowe dane georadarowe (echogramy) poddawane są szeregowi procedur przetwarzania: wzmocnieniu i wyostrzeniu amplitudy, filtracji, korekcji geometrii, konwersji czasu do głębokości. Ostateczny produkt to głębokościowy przekrój georadarowy, który stanowi graficzne odzwierciedlenie wewnętrznej budowy badanego ośrodka.

Interpretacja georadarogramów wymaga doświadczenia i wiedzy geofizycznej. Rodzaj interpretacji zależy od celu badań i jest inny dla poszukiwania obiektów i lokalizacji infrastruktury podziemnej niż dla zagadnień geologicznych lub górniczych. W praktyce inżynierskiej wyniki GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. interpretuje się łącznie z innymi badaniami geofizycznymi (tomografia elektrooporowa, metoda procesów przejściowych, polaryzacja wymuszona) lub geotechnicznymi (odwierty, sondowanie), co pozwala na wzajemną weryfikację i zwiększenie pewności interpretacji.

Ograniczenia techniczne i czynniki wpływające na skuteczność

Mimo licznych zalet, metoda georadarowa posiada szereg ograniczeń, które należy uwzględniać przy planowaniu badań:

• Wpływ przewodności gruntu - grunt o wysokiej przewodności elektrycznej (gliny, grunty zasolone, nasycone wodą) silnie tłumi fale elektromagnetyczne, drastycznie ograniczając głębokość penetracji. W takich warunkach zasięg pomiaru może spaść do kilku centymetrów, co czyni metodę praktycznie nieskuteczną.
• Ograniczona głębokość penetracji - zasięg głębokościowy pomiarów GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. jest ograniczony, zazwyczaj do kilkudziesięciu metrów w warunkach optymalnych (suche piaski, skała). W gruncie gliniastym lub nasyconym wodą zasięg jest wielokrotnie mniejszy.
• Zależność rozdzielczości od częstotliwości - rozdzielczość obrazu zależy od częstotliwości użytej anteny i właściwości gruntu. Istnieje fundamentalny kompromis między rozdzielczością a głębokością penetracji: wyższa częstotliwość daje lepszą rozdzielczość, ale mniejszy zasięg, i odwrotnie.
• Zniekształcenia sygnału - wyniki pomiarów mogą być zniekształcone przez obecność metalowych obiektów (silne odbicia, cienie radarowe) lub wód gruntowych (silne tłumienie).
• Wymagania interpretacyjne - analiza georadarogramów wymaga doświadczenia i wiedzy geofizycznej. Błędna interpretacja może prowadzić do nieprawidłowych wniosków inżynierskich.
• Warunki terenowe - w niektórych sytuacjach (gęsta zabudowa, ograniczony dostęp, ekstremalne warunki pogodowe) prowadzenie pomiarów może być utrudnione lub niemożliwe.

Dobór konfiguracji i zapewnienie jakości

Wybór odpowiedniego georadaru i konfiguracji pomiarowej do danego zastosowania zależy od kilku czynników: wymaganej głębokości penetracji, wymaganej rozdzielczości obrazu, rodzaju badanego ośrodka, możliwości stosowania w danych warunkach terenowych oraz budżetu inwestycji. W praktyce inżynierskiej dobór anteny (częstotliwość, typ), liczby kanałów i procedury pomiarowej powinien być poprzedzony analizą celu badań i warunków lokalnych.

Zapewnienie jakości badań georadarowych obejmuje:

• weryfikację kalibracji aparatury przed rozpoczęciem pomiarów,
• prowadzenie pomiarów zgodnie z wytycznymi metodologicznymi (odstępy między profilami, prędkość przemieszczania anten, liczba przebiegów),
• dokumentowanie warunków pomiarowych (stan gruntu, temperatura, obecność interferencji),
• wieloetapowe przetwarzanie danych z weryfikacją pośrednich wyników,
• interpretację wyników przez doświadczonego geofizyka,
• w miarę możliwości - korelację z innymi metodami badawczymi (odwierty, tomografia, metoda magnetyczna).

W diagnostyce konstrukcji betonowych georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. często stosuje się w połączeniu z innymi technikami NDT: badaniem ultradźwiękowym (wykrywanie pęknięć, rozwarstwień, jednorodność betonu), pomiarem profometremProfometr to zaawansowane narzędzie do nieniszczącej diagnostyki żelbetu, umożliwiające precyzyjną lokalizację zbrojenia i pomiar otuliny. Dzięki technologii indukcji magnetycznej zapewnia dokładne wyniki bez ingerencji w strukturę betonu. Poznaj kluczowe modele wspierające ocenę stanu technicznego. (grubość otuliny, średnica prętów), badaniem sklerometrycznymBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (wytrzymałość betonu na ściskanie). Taka wieloaspektowa analiza zapewnia pełny obraz stanu konstrukcji i stanowi podstawę do klasyfikacji betonu w istniejącym obiekcie.

Podsumowanie

Metoda georadarowa GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. stanowi dziś jedno z najpotężniejszych narzędzi w arsenale inżyniera geotechnika i geofizyka. Jej bezinwazyjność, szybkość, mobilność i zdolność do natychmiastowej wstępnej oceny wyników czynią ją metodą pierwszego wyboru w większości badań przypowierzchniowych - od lokalizacji uzbrojenia podziemnego, przez diagnostykę konstrukcji betonowych, po mapowanie warstw geologicznych i badania środowiskowe.

Jednocześnie świadomość ograniczeń metody - zwłaszcza w kontekście przewodności gruntu, ograniczonej głębokości penetracji i wymagań interpretacyjnych - jest niezbędna dla rzetelnego planowania badań i prawidłowej oceny ich wyników. W praktyce inżynierskiej georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. nie powinien być traktowany jako metoda samodzielna, lecz jako element zintegrowanego programu badań geofizycznych i geotechnicznych, w którym wzajemna korelacja wyników różnych technik zwiększa pewność i kompletność uzyskanych danych.

Rozwój technologii anten szerokopasmowych, systemów wielokanałowych oraz algorytmów przetwarzania sygnału (w tym zastosowania metod tomograficznych i uczenia maszynowego w interpretacji) otwiera kolejne możliwości, które w perspektywie najbliższych lat jeszcze bardziej poszerzą zakres i precyzję badań georadarowych w inżynierii, budownictwie i ochronie środowiska.
