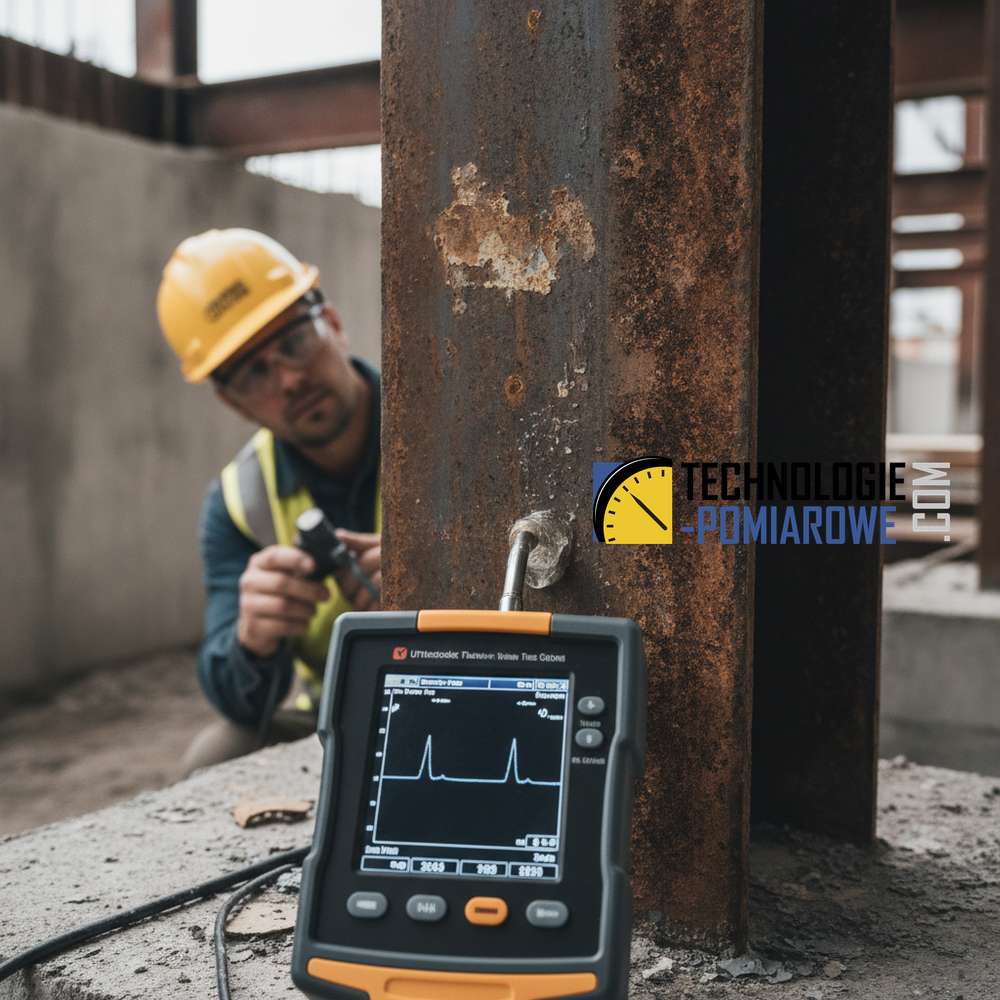

Badanie grubości stali i spoin — ultradźwiękowa ocena stanu konstrukcji stalowej
W obliczu problemów diagnostycznych, takich jak korozja stalowych słupów w strefie przyziemia czy odpadająca powłoka malarska, kluczowym zadaniem inżyniera jest określenie rzeczywistego przekroju czynnego stali oraz integralności połączeń spawanych. Poniższa instrukcja przedstawia proces wykorzystania metod ultradźwiękowych (UT) do precyzyjnej oceny stanu technicznego konstrukcji, co pozwala na podjęcie decyzji o jej dalszej bezpiecznej eksploatacji lub konieczności wzmocnienia.
Cel badania i podstawa normowa
Głównym celem badania jest wykrycie ubytków korozyjnych (pittingu i korozji równomiernej) oraz identyfikacja wad wewnętrznych w spoinach (brak przetopu, pęcherze, pęknięcia). Pomiary wykonuje się zgodnie z obowiązującymi normami:
- PN-EN ISO 16810 – Badania nieniszczące – Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. – Zasady ogólne.
- PN-EN 14127 – Badania nieniszczące – Pomiary grubości ultradźwiękami.
- PN-EN ISO 17640 – Badania nieniszczące spoin – Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. złączy spawanych.
- PN-EN ISO 11666 – Badania nieniszczące spoin – Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. – Poziomy akceptacji.
Wymagany sprzęt pomiarowy
Do przeprowadzenia profesjonalnej diagnostyki niezbędny jest zestaw wysokiej klasy aparatury nieniszczącej:
| Element zestawu | Zastosowanie | Parametry/Uwagi |
|---|---|---|
| Defektoskop ultradźwiękowy | Badanie spoin i wykrywanie wad wewnętrznych. | Wizualizacja A-scan, obsługa głowic kątowych. |
| Grubościomierz ultradźwiękowy | Pomiar grubości ścianek, ocena ubytków korozyjnych. | Funkcja Echo-Echo (pomiar przez powłokę malarską). |
| Głowice ultradźwiękowe | Przetwarzanie fali akustycznej. | Głowice proste (2-5 MHz) i kątowe (45°, 60°, 70°). |
| Środek sprzęgający | Zapewnienie przejścia fali do materiału. | Żel ultradźwiękowy, olej lub gliceryna. |
| Wzorce kalibracyjne | Kalibracja prędkości fali i zakresu. | Wzorce schodkowe, wzorce K1 i K2. |
Procedura badawcza krok po kroku
Krok 1: Przygotowanie powierzchni
Zjawisko odpadającej powłoki malarskiej często ułatwia dostęp do podłoża, jednak w miejscach, gdzie powłoka przylega, należy zdecydować o metodzie pomiaru. Jeśli używamy grubościomierza z funkcją Echo-Echo, usuwanie farby nie jest konieczne. W przypadku badania spoin powierzchnia musi być oczyszczona z luźnej rdzy i zanieczyszczeń mechanicznych w pasie przylegania głowicy (min. 100 mm od krawędzi spoiny).
Krok 2: Kalibracja urządzenia
Przed przystąpieniem do pomiarów należy skalibrować urządzenie na materiale o znanej grubości i prędkości rozchodzenia się fali (dla stali węglowej przyjmuje się zazwyczaj 5920 m/s dla fal podłużnych). Kalibracja musi uwzględniać temperaturę otoczenia, zwłaszcza przy badaniach na zewnątrz.
Krok 3: Pomiary grubości (ocena korozji)

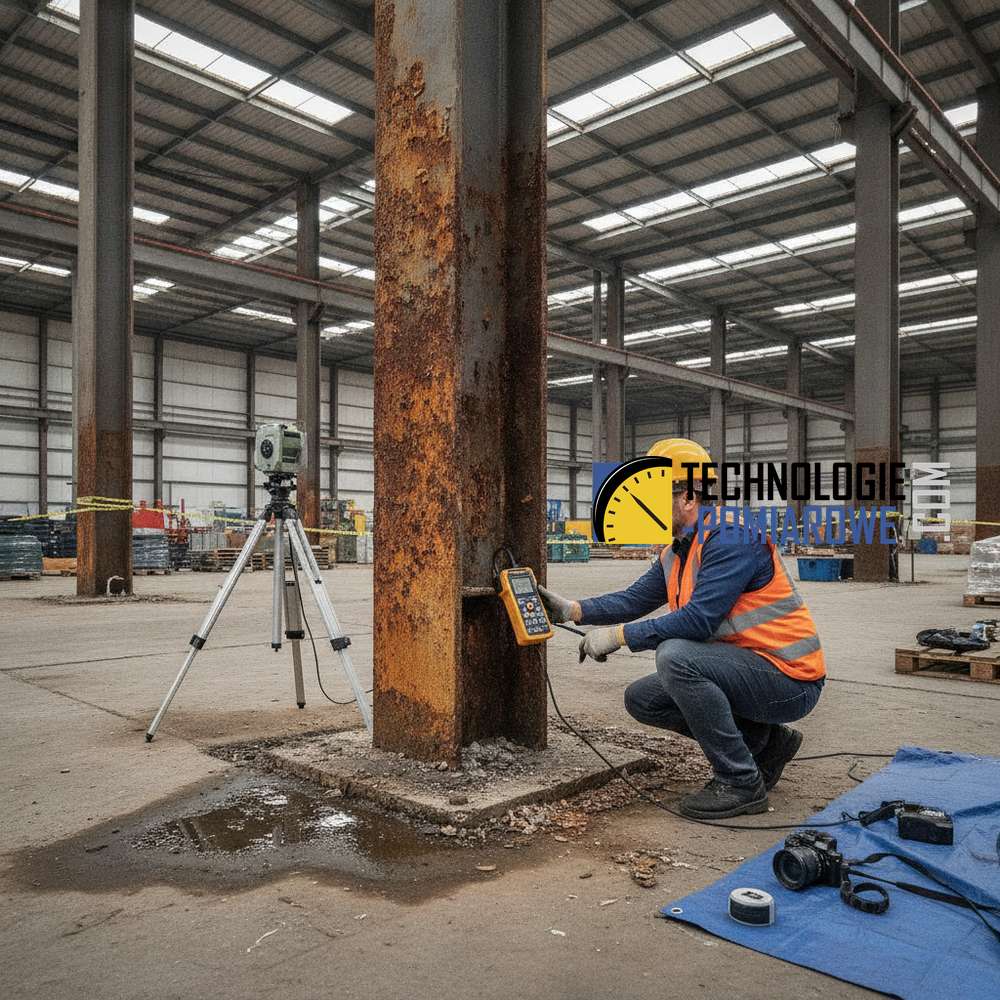

- Wyznaczamy siatkę pomiarową w miejscach najbardziej narażonych na degradację (np. strefa przyziemia słupa).
- Nanosimy środek sprzęgający.
- Dociskamy głowicę prostą i odczytujemy wynik.
- W przypadku wykrycia znacznych ubytków (powyżej 15-20% grubości nominalnej), zagęszczamy siatkę pomiarową, aby wyznaczyć obszar osłabienia przekroju.
Krok 4: Badanie ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. spoin
Wykorzystujemy defektoskop z głowicami kątowymi. Przesuwając głowicę ruchem "zygzakowatym" wzdłuż spoiny, obserwujemy ekran urządzenia. Pojawienie się echa (piku) w strefie bramki wskazuje na obecność nieciągłości. Każdą wadę należy zwymiarować (długość, głębokość zalegania) i porównać z poziomami akceptacji wg PN-EN ISO 11666.
Interpretacja wyników i diagnostyka uzupełniająca
Interpretacja wyników powinna prowadzić do jednoznacznej oceny bezpieczeństwa konstrukcji:
- Ubytki korozyjne: Jeśli pomiar wykaże spadek grubości przekroju zagrażający nośności, konieczne jest zaprojektowanie wzmocnień (np. nakładek stalowych).
- Wady spoin: Wady klasyfikowane jako niedopuszczalne wymagają usunięcia i ponownego spawania.
Warto pamiętać, że badanie ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. skupia się na strukturze wewnętrznej. Aby uzyskać pełny obraz ochrony konstrukcji, rekomenduje się wykonanie badania PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) w celu weryfikacji przyczepności nowo nakładanych powłok antykorozyjnych, co zapobiegnie problemom z łuszczeniem się farby w przyszłości. W przypadku obiektów inżynierskich, takich jak mosty, kompleksowa weryfikacja obejmuje zarówno badanie grubości stali, jak i szczelność powłok ochronnych.
Wniosek diagnostyczny: Regularne badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. pozwalają na wczesne wykrycie procesów korozyjnych "zjadających" strukturę słupów od środka lub pod warstwą rdzy, co jest kluczowe dla zachowania stateczności całej hali przemysłowej.
