Badanie konsystencji betonu metodą stożka opadowego - klucz do trwałości i jakości konstrukcji

W nowoczesnym budownictwie, gdzie tempo prac często narzuca harmonogram, łatwo zapomnieć o fundamentalnych zasadach kontroli materiałowej. Jednym z najbardziej krytycznych parametrów mieszanki betonowej, który bezpośrednio wpływa na późniejszą trwałość i nośność konstrukcji żelbetowej, jest jej konsystencja. Często spotykamy się z sytuacją, w której dokumentacja papierowa (deklaracje właściwości użytkowych, dokumenty WZ) nie budzi zastrzeżeń, jednak rzeczywiste parametry betonu dostarczonego na budowę wydają się podejrzane. W takich momentach metoda stożka opadowego staje się pierwszym i najważniejszym narzędziem diagnostycznym inżyniera.

Dlaczego badanie konsystencji jest tak ważne? Ponieważ niewłaściwa urabialność mieszanki często prowokuje wykonawców do niebezpiecznych praktyk, takich jak dolewanie wody na budowie. To z kolei prowadzi do drastycznego obniżenia wytrzymałości na ściskanie i zmiany klas ekspozycji, co w przyszłości skutkuje korozją zbrojenia i degradacją betonu. Zrozumienie procedur opisanych w normie PN-EN 206 jest więc niezbędne dla każdego diagnosty i kierownika budowy.

PN-EN 206 - fundament współczesnej technologii i diagnostyki betonu

Wszystkie działania związane z projektowaniem i kontrolą mieszanki betonowej muszą opierać się na normie PN-EN 206. Jest to najważniejszy dokument regulujący zasady wytwarzania i kontroli betonu w konstrukcjach. Norma ta definiuje nie tylko klasy wytrzymałości, ale przede wszystkim klasy konsystencji, które są kluczowym parametrem w procesie odbioru mieszanki na placu budowy.

W praktyce inżynierskiej najczęściej stosuje się metodę stożka opadowego, która pozwala na szybką weryfikację, czy dostarczony materiał jest zgodny z zamówieniem i projektem. Zgodnie z PN-EN 206, konsystencję mierzoną metodą opadu stożka klasyfikuje się w kategoriach od S1 do S5. Poniższa tabela przedstawia podział, który jest niezbędny przy weryfikacji dostaw:

Warto zaznaczyć, że choć metoda stożka opadowego jest najbardziej powszechna, norma PN-EN 206 przewiduje również inne metody badania, takie jak metoda stopnia zagęszczalności (klasy C) czy metoda stolika rozpływowego (klasy F1-F6), stosowane przy specyficznych rodzajach mieszanek.

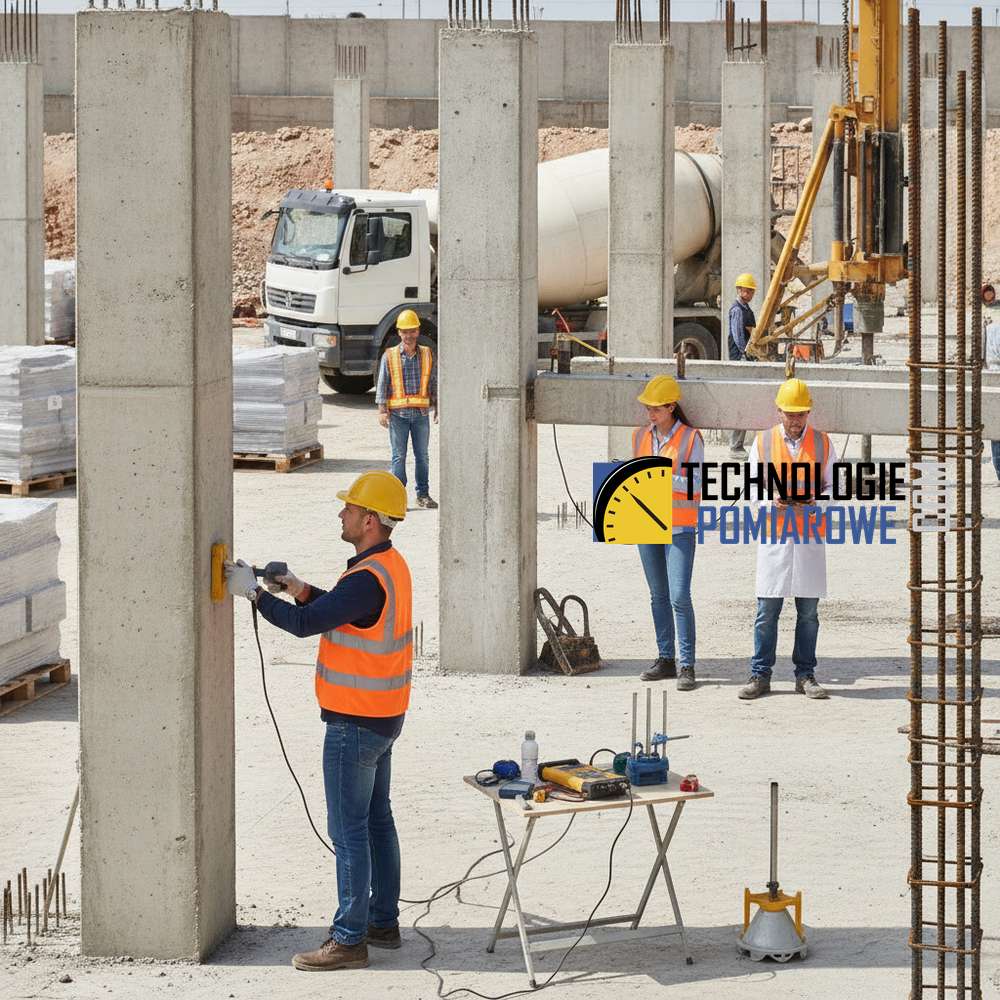

Jak udowodnić, że jakość betonu odbiega od projektu?

Często zdarza się, że betoniarnia dostarczyła słaby beton, a jedynym sposobem na udowodnienie tego faktu jest rzetelnie przeprowadzone badanie in-situ. Jeśli konsystencja mieszanki na budowie jest znacznie większa (bardziej płynna) niż deklarowana w dokumentach WZ bez użycia odpowiednich domieszek, istnieje wysokie prawdopodobieństwo, że stosunek woda/cement (w/c) został przekroczony. Jest to prosta droga do uzyskania betonu o niższej klasie wytrzymałości niż projektowana.

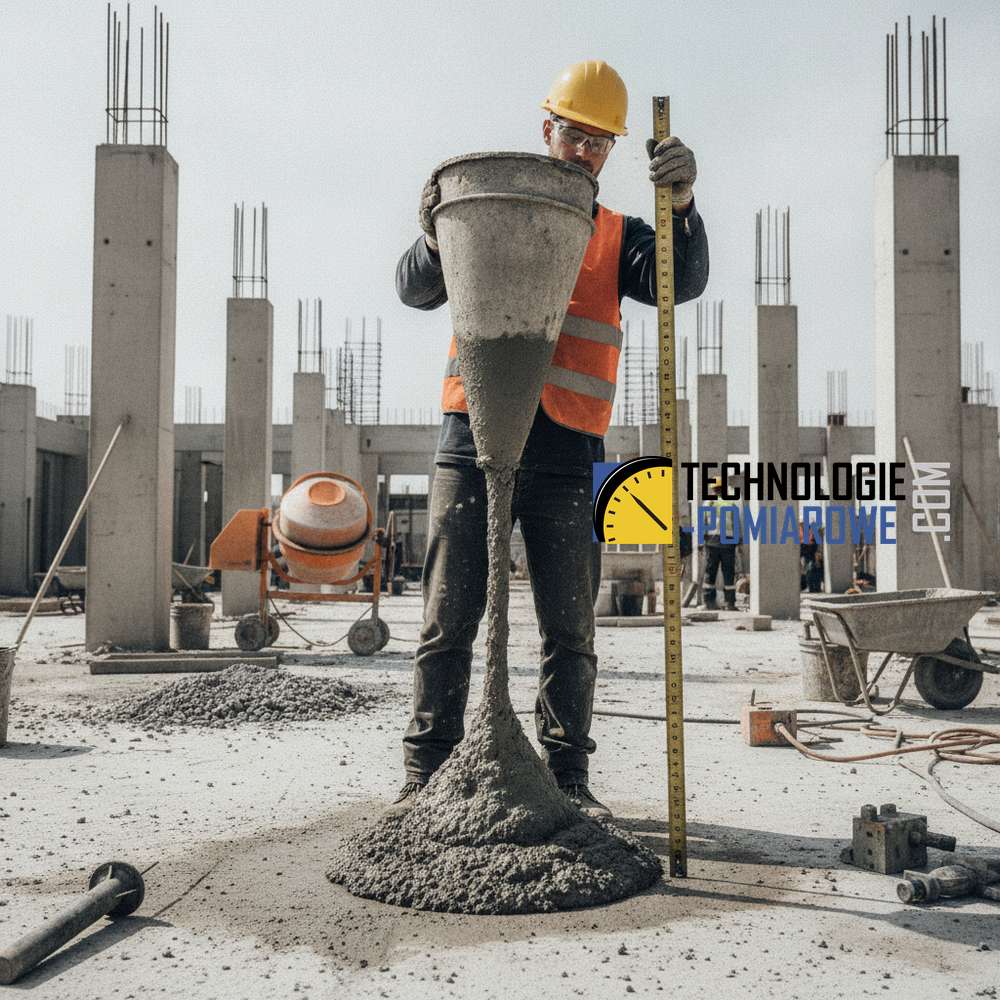

Procedura badania metodą stożka opadowego polega na:

• Napełnieniu znormalizowanego stożka (formy) mieszanką betonową w trzech warstwach.
• Zagęszczeniu każdej warstwy poprzez 25-krotne sztychowanie drążkiem stalowym.
• Płynnym podniesieniu formy pionowo do góry.
• Zmierzeniu różnicy wysokości między górną krawędzią formy a najwyższym punktem opadniętej mieszanki.

Jeżeli wynik badania odbiega od dopuszczalnych tolerancji określonych w PN-EN 206, jest to podstawa do reklamacji i odmowy przyjęcia transportu. Diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. żelbetowych zaczyna się właśnie w tym momencie - zapobieganie wbudowaniu wadliwego materiału jest znacznie tańsze niż późniejsze badania nieniszczące (sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ) czy odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. .

Zastosowanie praktyczne w inżynierii i nadzorze

Wykorzystanie metody stożka opadowego w codziennej praktyce inżynierskiej pozwala na natychmiastową weryfikację jakości dostaw. W sytuacjach spornych, gdy rzeczywiste parametry betonu budzą wątpliwość, wyniki badań konsystencji stanowią silny dowód procesowy i techniczny.

W profesjonalnej diagnostyce, badanie to wykonujemy zawsze przy pobieraniu próbek do badań wytrzymałościowych. Tylko połączenie informacji o konsystencji, temperaturze mieszanki oraz wynikach badań niszczących (kostek) daje pełny obraz jakości dostarczonego materiału. Pamiętajmy, że norma PN-EN 206 to fundament, na którym opiera się bezpieczeństwo konstrukcji, a jej rygorystyczne przestrzeganie pozwala uniknąć kosztownych błędów wykonawczych.

Podsumowanie - dlaczego warto dbać o rzetelne badanie konsystencji?

Badanie konsystencji metodą stożka opadowego to najprostszy, a zarazem jeden z najważniejszych testów diagnostycznych na budowie. Pozwala on na bieżąco monitorować stabilność procesu produkcji betonu w betoniarni oraz wykrywać próby manipulacji składem mieszanki (np. nadmierne dodawanie wody). Rekomendujemy, aby każde betonowanie elementów konstrukcyjnych poprzedzone było badaniem konsystencji, co w połączeniu ze znajomością aktualnego wydania normy PN-EN 206, stanowi najlepszą gwarancję trwałości obiektu.
