Prawidłowe rozpoznanie parametrów podłoża to fundament każdej trwałej inwestycji budowlanej. W inżynierii lądowej, gdzie diagnostyka konstrukcji oraz nośność podbudowy decydują o bezpieczeństwie i trwałości obiektów, precyzyjne pomiary są nieodzowne. Jednym z kluczowych narzędzi wykorzystywanych w tym procesie jest lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność.. Urządzenie to pozwala na szybką i wiarygodną ocenę stopnia zagęszczenia oraz nośności gruntów, co bezpośrednio przekłada się na stabilność wznoszonych dróg, parkingów czy fundamentów budynków.

W dzisiejszym artykule przyjrzymy się specyfice badania płytą dynamiczną, porównamy ją z tradycyjnymi metodami oraz wskażemy, dlaczego jest to rozwiązanie coraz chętniej wybierane przez inżynierów i diagnostów konstrukcji żelbetowych oraz ziemnych.

Metodyka badania i normy techniczne

Badanie nośności podłoża przy użyciu płyty dynamicznej polega na symulowaniu obciążenia, jakie wywołuje pojazd poruszający się po nawierzchni. Jest to metoda dynamiczna, co odróżnia ją od statycznych badań geotechnicznych. Kluczowym elementem urządzenia jest obciążnik, który spadając na płytę, generuje impuls siły przenoszony na grunt.

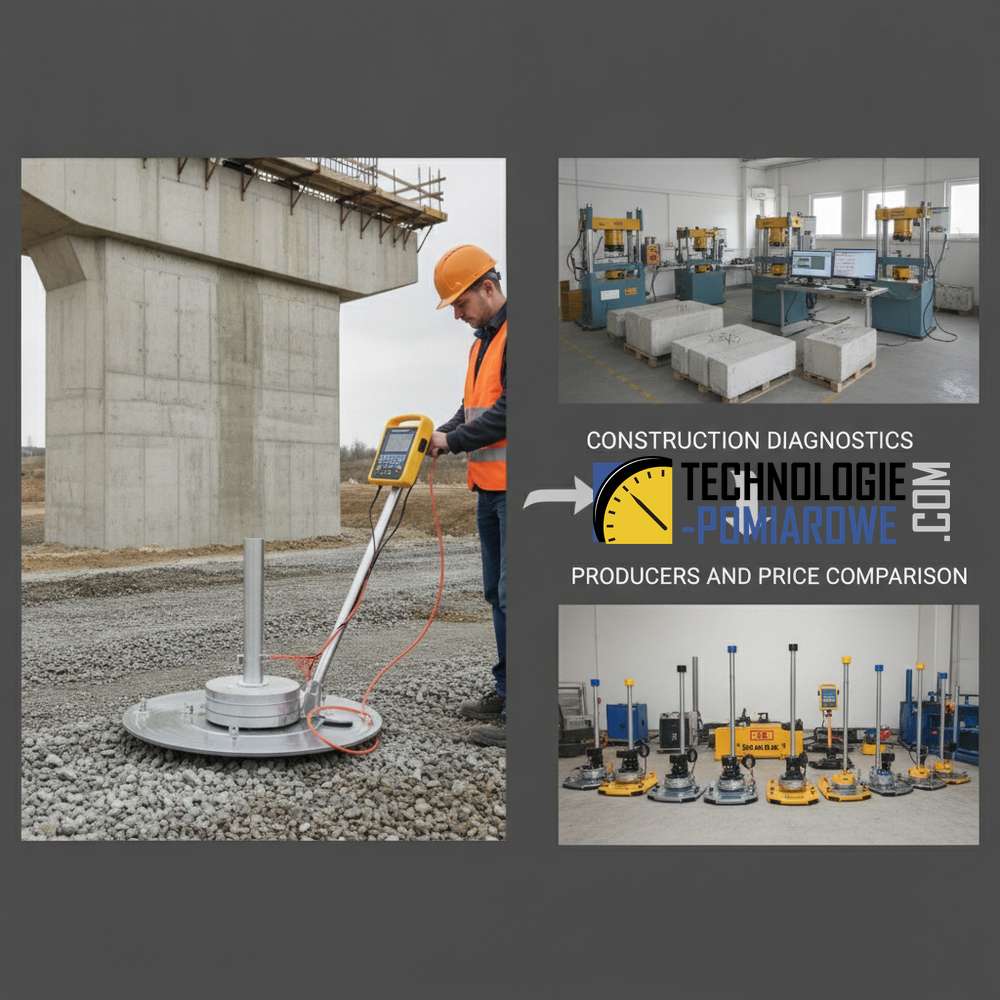

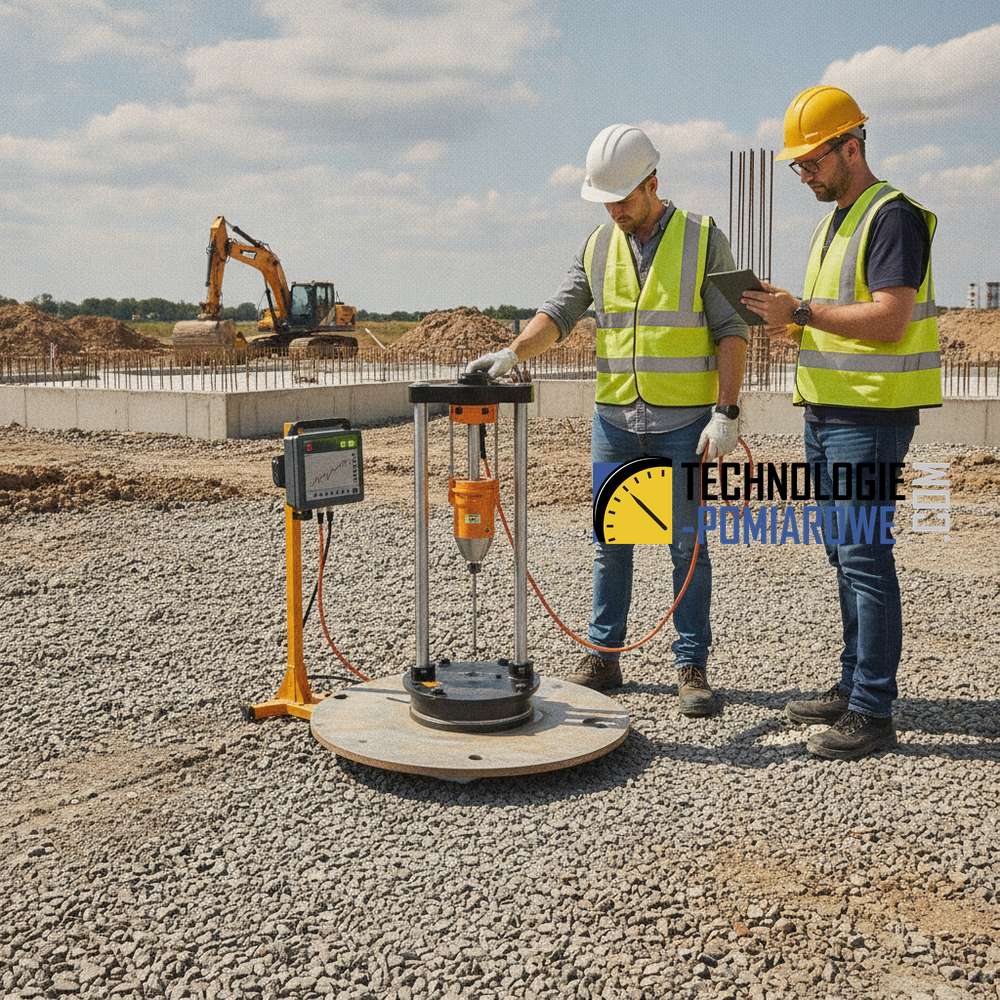

Procedura pomiarowa krok po kroku

Proces diagnostyczny jest zoptymalizowany pod kątem szybkości i precyzji. Standardowa procedura obejmuje:

• Przygotowanie stanowiska poprzez wyrównanie powierzchni gruntu.
• Ułożenie płyty obciążeniowej i wykonanie uderzeń wstępnych w celu właściwego osadzenia urządzenia.
• Wykonanie serii pomiarowych, podczas których czujniki rejestrują osiadanie płyty.
• Automatyczne wyliczenie dynamicznego modułu odkształcenia podłoża (Evd) przez rejestrator elektroniczny.

Warto zaznaczyć, że całe badanie trwa zaledwie kilka minut, co pozwala na przeprowadzenie dziesiątek pomiarów w ciągu jednego dnia roboczego, zapewniając kompleksowy obraz zagęszczenia na dużym obszarze inwestycji.

Normy i standardy

Choć w diagnostyce betonu królują normy PN-EN (np. przy badaniach młotkiem Schmidta), w przypadku lekkiej płyty dynamicznejPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. kluczowe są wytyczne techniczne dotyczące badań podłoża i podbudów. Sprzęt ten musi spełniać rygorystyczne wymagania kalibracyjne, aby uzyskiwane wyniki były uznawane przez nadzór budowlany i inwestorów.

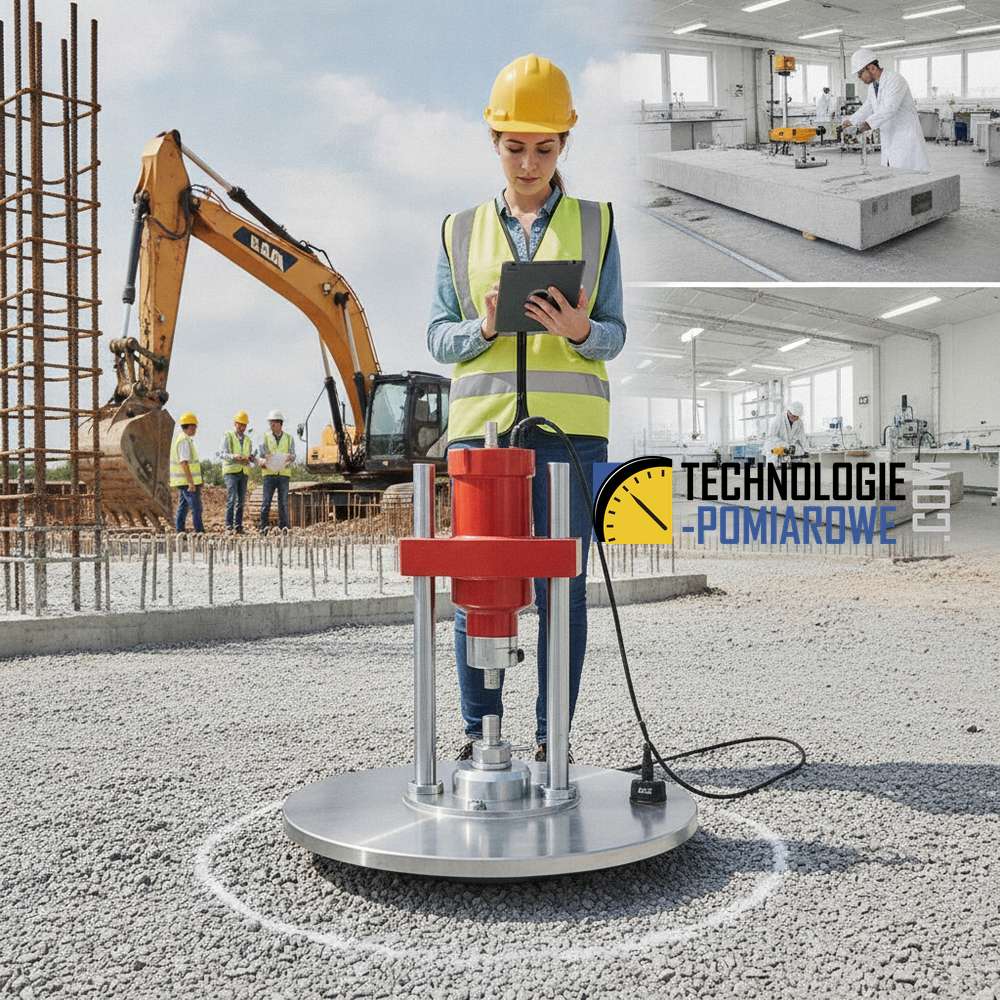

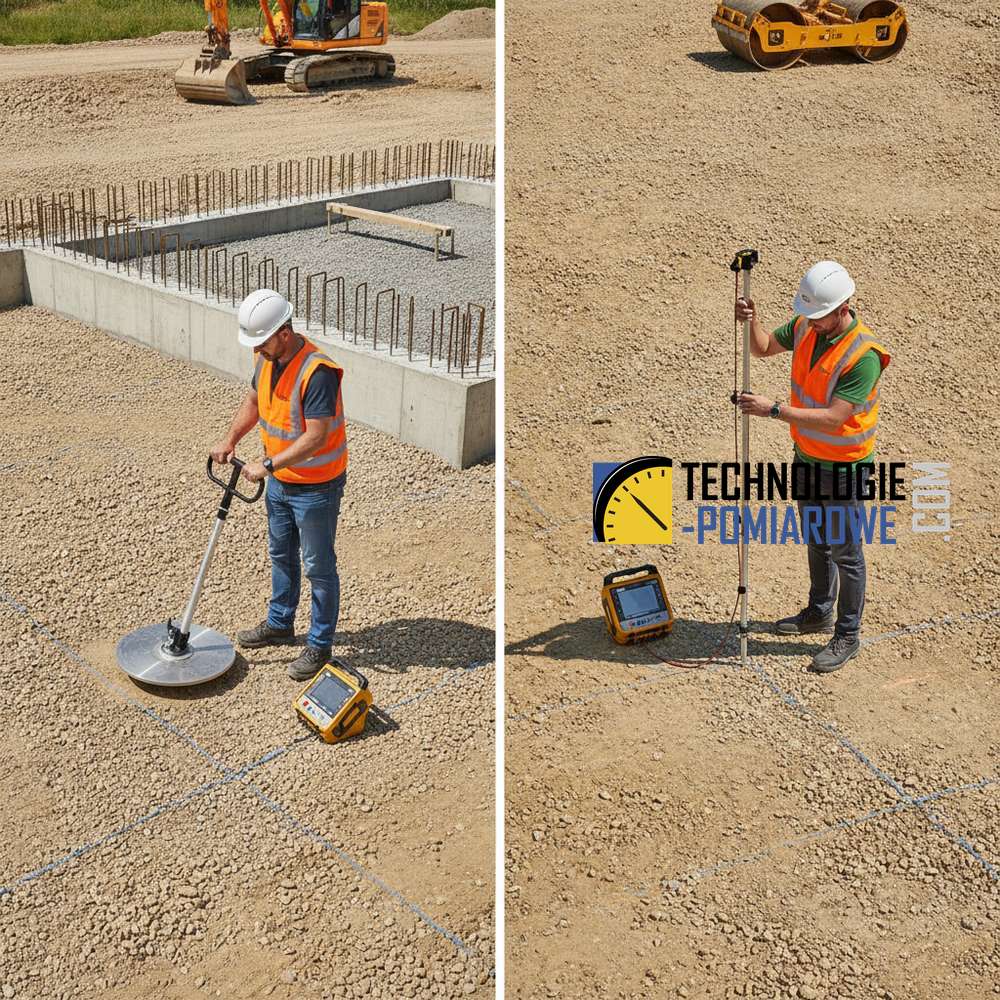

Płyta dynamiczna vs VSS — które badanie wybrać?

W praktyce inżynierskiej często pojawia się dylemat dotyczący wyboru między płytą dynamiczną a statyczną płytą VSS. Wybór zależy od specyfiki projektu oraz wymagań dokumentacji technicznej.

Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. jest niezastąpiona w miejscach o trudnym dostępie, takich jak wąskie wykopy kanalizacyjne czy wnętrza hal magazynowych, gdzie użycie ciężkiego sprzętu jako przeciwobciążenia dla VSS byłoby niemożliwe lub nieekonomiczne.

Zastosowanie praktyczne w diagnostyce i inżynierii

Wykorzystanie płyty dynamicznej wykracza poza standardowe budownictwo drogowe. Jest to narzędzie wspierające diagnostykę konstrukcji w ujęciu holistycznym — od fundamentu aż po elementy nośne. Prawidłowo przygotowane podłoże gwarantuje, że późniejsze badania konstrukcji żelbetowych (np. sklerometryczne badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. czy pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)) nie wykażą uszkodzeń wynikających z nierównomiernego osiadania obiektu.

Główne obszary zastosowania to:

• Kontrola zagęszczenia zasypek fundamentowych.
• Weryfikacja podbudowy pod drogi, place manewrowe i chodniki.
• Badanie nośności w wykopach pod rurociągi i kable.
• Bieżąca kontrola jakości robót ziemnych na każdym etapie inwestycji.

Podsumowanie — dlaczego warto postawić na to rozwiązanie?

Lekka płyta dynamicznaPłyta dynamiczna to urządzenie do badania gruntu, które wykorzystuje dynamiczne obciążenie płyty o określonej powierzchni i masie, aby określić jej ugięcie. Zmiana ugięcia płyty jest następnie wykorzystywana do wyznaczenia właściwości mechanicznych gruntu, takich jak moduł odkształcenia, wskaźnik zagęszczenia lub nośność. to klucz do trwałości konstrukcji inżynierskich. Dzięki mobilności, szybkości pomiaru oraz braku konieczności angażowania ciężkiego sprzętu, stanowi ona najbardziej efektywne ekonomicznie rozwiązanie w nowoczesnej diagnostyce podłoża. Inwestycja w rzetelne badania na etapie robót ziemnych pozwala uniknąć kosztownych awarii budowlanych w przyszłości.

Biorąc pod uwagę cenę zakupu i wynajmu urządzenia, jest to koszt relatywnie niski w stosunku do korzyści płynących z pewności co do jakości wykonanych prac. Rekomendujemy stosowanie płyty dynamicznej wszędzie tam, gdzie czas realizacji i precyzja diagnostyczna są priorytetem.
