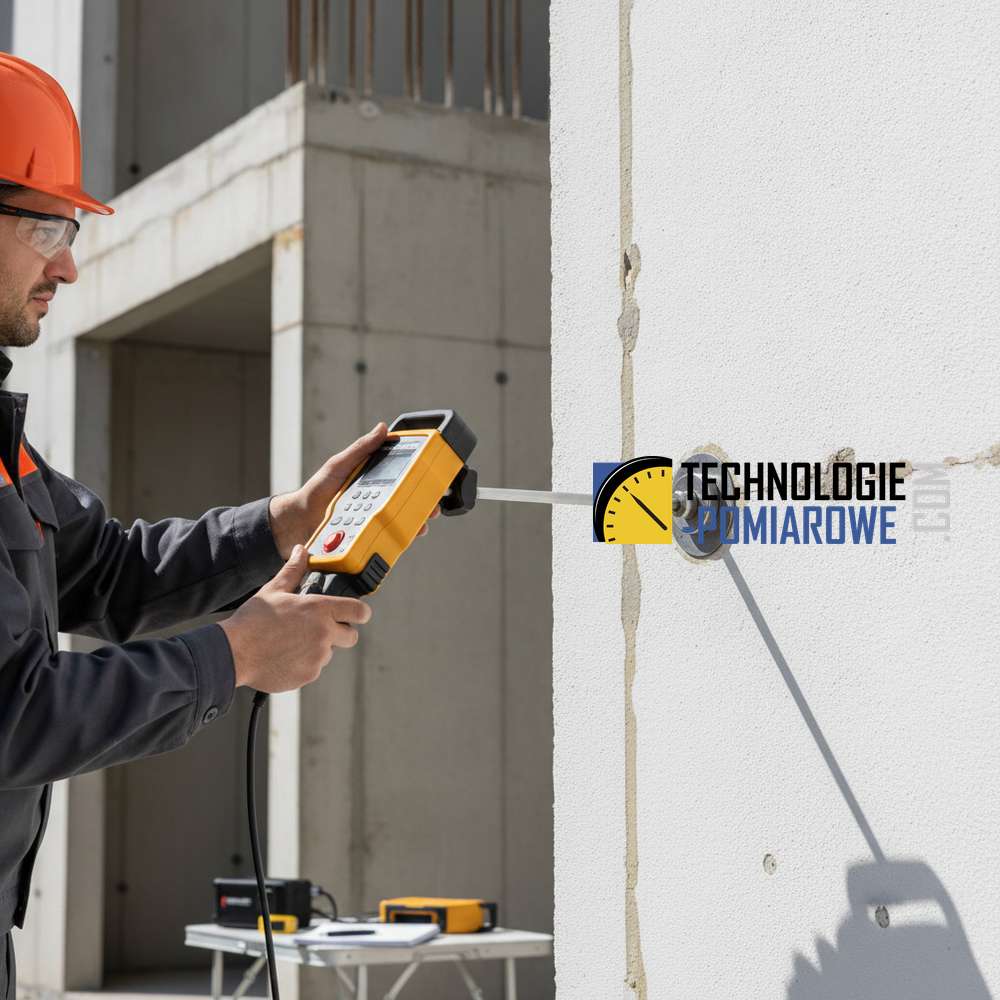

Instrukcja przeprowadzenia badania przyczepności elewacji (ETICS) metodą PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)
W obliczu narastającego problemu, jakim jest odspajanie się elewacji od ściany, kluczowe staje się rozstrzygnięcie: czy przyczyną jest wada materiałowa kleju, czy może zbyt słaba nośność podłoża? Jako specjaliści ds. diagnostyki budowli, stosujemy badanie przyczepności metodą pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne), aby dostarczyć obiektywnych danych liczbowych pozwalających na podjęcie decyzji o naprawie lub wzmocnieniu konstrukcji.
1. Obowiązujące normy i dokumenty odniesienia
Badanie wykonuje się w oparciu o rygorystyczne procedury normalizacyjne, co zapewnia powtarzalność i wiarygodność wyników:
| Norma / Dokument | Zakres zastosowania |
|---|---|
| PN-EN 1542 | Wyroby i systemy do ochrony i napraw konstrukcji betonowych – Pomiar przyczepności przez odrywanie. |
| PN-EN 1015-12 | Metody badań zapraw do murów – Określenie przyczepności do podłoża zapraw tynkarskich. |
| EAD 040083-00-0404 | Europejski Dokument Oceny dla złożonych systemów izolacji cieplnej (ETICS) – dawniej ETAG 004. |
| PN-EN 1348 | Oznaczanie przyczepności dla klejów do płytek (jeśli elewacja jest ceramiczna). |
2. Niezbędny sprzęt pomiarowy
Aby badanie było miarodajne, należy wykorzystać profesjonalny zestaw do testów przyczepności:
- Tester przyczepności (Adhesion Tester): Urządzenie hydrauliczne lub mechaniczne z manometrem cyfrowym, pozwalające na płynne zadawanie siły zrywające (np. typu Dyna, Pull-OffBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) Tester).
- Krążki pomiarowe (tzw. „grzybki”): Wykonane ze stali lub aluminium, zazwyczaj o średnicy 50 mm (dla betonu i tynków) lub 20x20 mm / 50x50 mm dla specyficznych okładzin.
- Klej szybkowiążący: Najczęściej dwuskładnikowa żywica epoksydowaŻywice epoksydowe to wszechstronny materiał, szeroko stosowany w różnych dziedzinach, od budownictwa po modelarstwo. Charakteryzują się wyjątkowymi właściwościami, takimi jak wysoka wytrzymałość mechaniczna i chemiczna, doskonała przyczepność do różnych podłoży oraz odporność na czynniki zewnętrzne. o wytrzymałości znacznie wyższej niż badany układ.
- Wiertnica koronowa lub otwornica: Do nacięcia warstwy elewacyjnej w celu odizolowania pola badawczego.
3. Procedura pomiarowa krok po kroku
- Wybór i przygotowanie miejsc badawczych: Należy wytypować miejsca reprezentatywne (np. obszary z widocznymi wybrzuszeniami oraz miejsca kontrolne). Powierzchnię należy oczyścić z kurzu, luźnych frakcji i osuszyć.
- Nacięcie warstwy izolacji/tynku: Przy użyciu otwornicy o średnicy odpowiadającej średnicy krążka, wykonujemy nacięcie przechodzące przez badane warstwy (np. tynk i siatkę) aż do podłoża konstrukcyjnego (lub do warstwy, której przyczepność chcemy sprawdzić). Zapobiega to wpływowi sąsiednich obszarów na wynik.
- Przyklejenie krążka: Na oczyszczony krążek nakładamy żywicę epoksydową i dociskamy go do naciętego pola. Ważne jest zachowanie współosiowości. Pozostawiamy klej do pełnego utwardzenia (zgodnie z kartą technologiczną kleju).
- Wykonanie testu zerwania: Mocujemy tester do krążka. Proces obciążania powinien przebiegać w sposób ciągły i równomierny (przyrost naprężenia ok. 0,05 MPa/s). Zwiększamy siłę aż do momentu oderwania krążka od ściany.
- Odczyt i rejestracja: Zapisujemy maksymalną siłę (F) wyrażoną w kiloniutonach [kN] i przeliczamy ją na naprężenie zrywające [MPa] zgodnie ze wzorem: fh = 4F / (πd²).
4. Interpretacja wyników i analiza modelu zniszczenia
Sama wartość siły (MPa) to tylko połowa sukcesu. Kluczowa dla diagnosty jest ocena morfologii przełomu. Pozwala to jednoznacznie stwierdzić, czy problemem jest słabe podłoże, czy błąd wykonawczy przy nakładaniu kleju.
| Typ zniszczenia | Lokalizacja pęknięcia | Wnioski diagnostyczne |
|---|---|---|
| A (Kohezyjne w podłożu) | W samym materiale ściany (np. beton, cegła). | Podłoże jest najsłabszym ogniwem. Klej trzyma prawidłowo. |
| A/B (Adhezyjne) | Na styku podłoża i warstwy kleju. | Niewłaściwe przygotowanie podłoża (brak gruntowania, zapylenie). |
| B (Kohezyjne w kleju) | Rozwarstwienie wewnątrz zaprawy klejącej. | Słaba jakość kleju lub błąd w jego przygotowaniu/mieszaniu. |
| C (Kohezyjne w ociepleniu) | Rozerwanie materiału termoizolacyjnego (np. styropianu). | Wynik prawidłowy dla systemów ETICS (najczęściej spotykany). |
| Y (W kleju żywicznym) | Zerwanie na styku krążek-klej lub w samym kleju żywicznym. | Błąd badania (złe przygotowanie krążka) – test do powtórzenia. |
5. Podsumowanie
Badanie przyczepności PULL-OFFBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne) stanowi fundament trwałości konstrukcji i jest jedynym obiektywnym sposobem na weryfikację jakości prac elewacyjnych. W przypadku wykrycia wartości poniżej normatywnych (zazwyczaj < 0,08 MPa dla styropianu lub < 0,2-0,3 MPa dla tynków na betonie), konieczne jest opracowanie projektu naprawczego, który może obejmować dodatkowe kotwienie mechaniczne lub całkowitą wymianę warstw ocieplenia.
Wykorzystanie specjalistycznego produktu do testów przyczepności w połączeniu z wiedzą ekspercką pozwala uniknąć kosztownych sporów sądowych i zapewnia bezpieczeństwo użytkowania obiektu.
