Diagnostyka fundamentów po podtopieniu - kompleksowa instrukcja oceny stanu technicznego

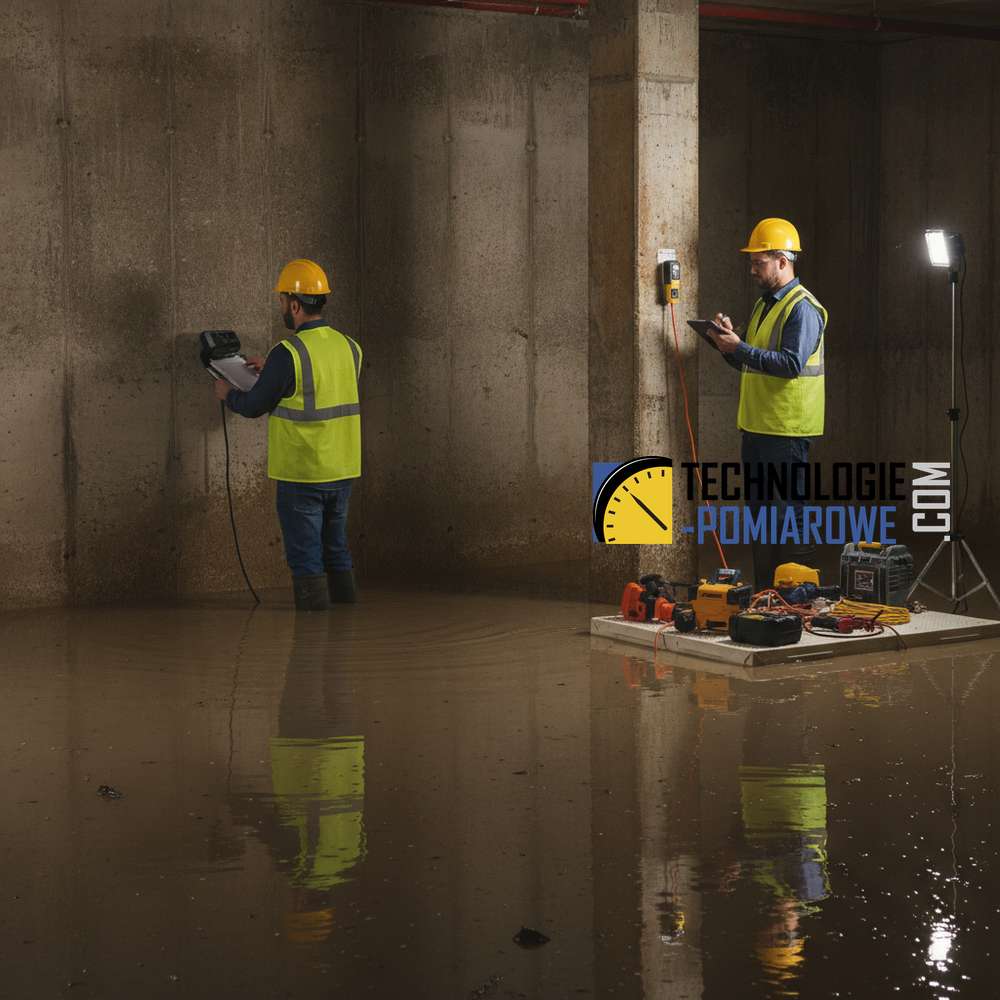

Nagłe zalanie fundamentów i piwnic w wyniku ulewnych deszczy to sytuacja, która wymaga profesjonalnego podejścia inżynierskiego. Woda działająca pod ciśnieniem hydrostatycznym oraz procesy wymywania frakcji drobnych z gruntu mogą prowadzić do osłabienia nośności konstrukcji. Poniższe rozwiązanie stanowi kompletny algorytm postępowania diagnostycznego, łączący badania nieniszczące (NDT) betonu z oceną podłoża gruntowego, co pozwala uniknąć problemów takich jak nierównomierne osiadanie budynku czy pękanie ścian.

1. Niezbędny sprzęt pomiarowy

Do przeprowadzenia rzetelnej oceny konieczne jest wykorzystanie specjalistycznej aparatury:

• Sklerometr (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.): Typ N lub L do wstępnej oceny jednorodności betonu.
• Tester ultradźwiękowy: Do wykrywania pustek, raków i wewnętrznych spękań powstałych w wyniku naporu wody.
• Wilgotnościomierz do betonu: Metoda dielektryczna lub CM (karbidowa) do określenia stopnia nasycenia wodą.
• Urządzenie Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne): Do oceny wytrzymałości przypowierzchniowej i przyczepności warstw izolacyjnych.
• Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni. lub zestaw VSS: Do oceny ewentualnego rozluźnienia gruntu pod ławami (jeśli jest dostęp).

2. Obowiązujące normy i wytyczne

Wszystkie badania należy wykonywać i interpretować w oparciu o aktualne standardy:

• PN-EN 12504-1: Badania betonu w konstrukcjach - Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. .
• PN-EN 12504-2: Badania nieniszczące - Oznaczanie liczby odbicia (sklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. ).
• PN-EN 12504-4: Badania nieniszczące - Wyznaczanie prędkości impulsu ultradźwiękowego.
• PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach.
• ASTM C805 / C597: Standardy uzupełniające dla metod sklerometrycznych i ultradźwiękowych.

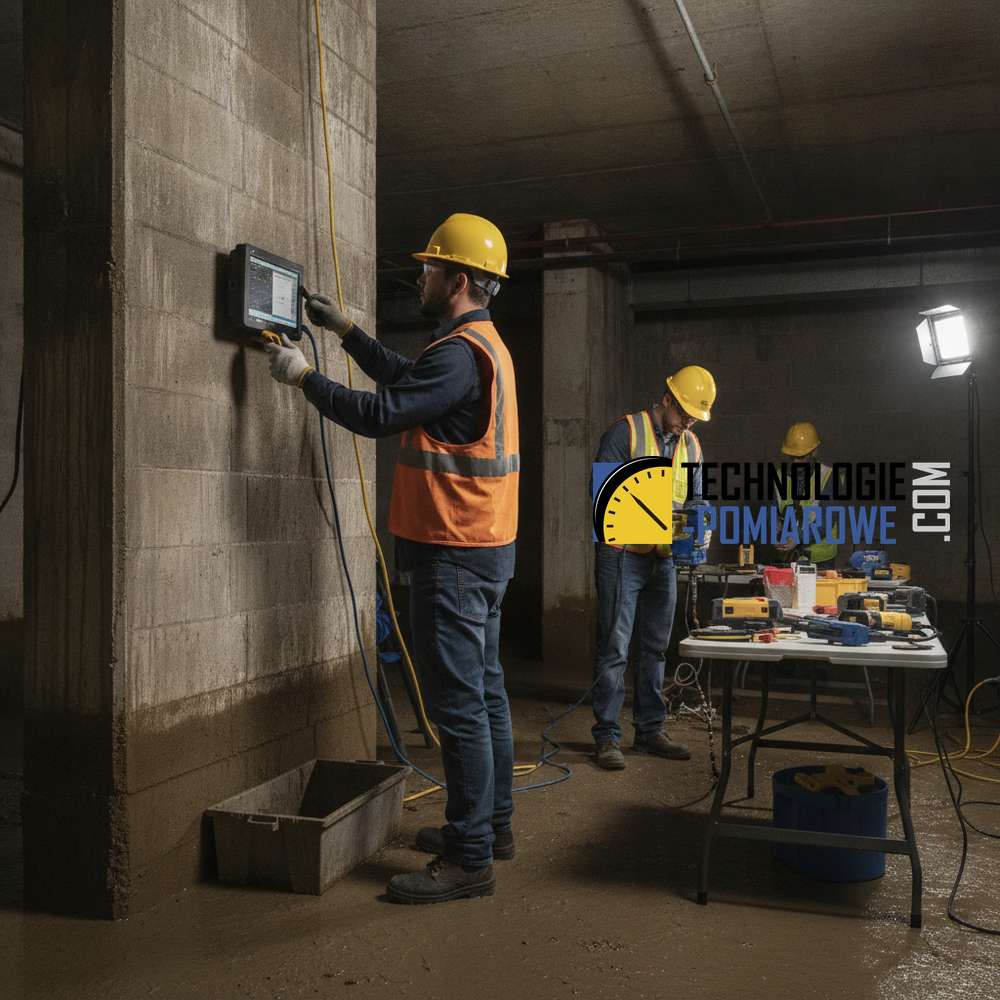

3. Procedura diagnostyczna krok po kroku

1. Wizja lokalna i inwentaryzacja uszkodzeń: Lokalizacja rys, pęknięć i wykwitów. Szczególną uwagę należy zwrócić na symptomy nierównomiernego osiadania, które mogą pojawić się krótko po odpompowaniu wody.
2. Pomiar wilgotności: Określenie profilu zawilgocenia. Beton nasycony wodą wykazuje inne parametry sprężyste, co wpływa na interpretację wyników NDT.
3. Badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Metoda młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.): Wykonanie serii uderzeń (zgodnie z siatką pomiarową) w celu sprawdzenia, czy nie doszło do degradacji warstwy przypowierzchniowej betonu (np. w wyniku wymywania spoiwa).
4. Badania ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. (Metoda UPV): Pomiar prędkości fali pozwala zidentyfikować wewnętrzne osłabienia struktury, które nie są widoczne gołym okiem. Spadek prędkości fali poniżej 3500 m/s w betonie konstrukcyjnym sugeruje pogorszenie jego jakości.
5. Weryfikacja nośności podłoża (VSS/Płyta dynamicznaPłyty dynamiczne to urządzenia pomiarowe stosowane w geotechnice i inżynierii lądowej do oceny właściwości mechanicznych gruntu oraz warstw konstrukcyjnych nawierzchni.): Podtopienie często powoduje rozluźnienie gruntu pod fundamentami. Jeśli to możliwe, wykonuje się odkrywkę fundamentu i badanie nośności podłoża, aby zapobiec awariom budowlanym.
6. Odwierty rdzenioweOdwierty rdzeniowe i badanie na prasie to najdokładniejsza metoda weryfikacji wytrzymałości betonu, dająca ostateczny dowód w ekspertyzach technicznych. Zastosowanie certyfikowanego sprzętu klasy 1. zapewnia pełną zgodność z normami PN-EN. To niezbędny standard gwarantujący bezpieczeństwo konstrukcji. (opcjonalnie): W przypadku rozbieżności w badaniach nieniszczących, pobiera się próbki do badań niszczących w celu skalowania wyników (zgodnie z PN-EN 13791).

4. Interpretacja wyników i tabela decyzyjna

Interpretacja wyników wymaga zestawienia danych z różnych metod. Poniższa tabela ułatwia szybką diagnozę stanu fundamentu:

5. Podsumowanie i rekomendacje

Jeśli badania wykażą obniżenie parametrów wytrzymałościowych lub utratę nośności podłoża (co często sygnalizowane jest przez rysy na ścianach), konieczne może być wdrożenie działań naprawczych. Mogą one obejmować iniekcjeIzolacja iniekcyjna to technika hydroizolacji polegająca na wprowadzeniu pod ciśnieniem lub grawitacyjnie specjalnych preparatów w głąb muru. Jej celem jest stworzenie wewnątrz przegrody trwałej bariery, która zatrzyma kapilarne podciąganie wilgoci i zablokuje przecieki. ciśnieniowe w celu uszczelnienia betonu lub podbicie fundamentów w przypadku stwierdzenia osłabienia gruntu (metodami mikropali lub iniekcji geopolimerowych, po uprzednim potwierdzeniu słabych parametrów badaniem CPT lub VSS).

Pamiętaj: Sama renowacja wizualna (malowanie, tynkowanie) zalanej piwnicy bez diagnostyki strukturalnej fundamentów jest błędem, który może prowadzić do kosztownych awarii konstrukcyjnych w przyszłości.
