Drgania od ruchu ulicznego a konstrukcja

Drgania od ruchu ulicznego - czy zagrażają konstrukcji budynku?

Wzmożony ruch kołowy, przejazdy ciężkich pojazdów oraz bliskość linii tramwajowych lub kolejowych generują drgania, które przenoszą się przez grunt na fundamenty i wyższe kondygnacje obiektów budowlanych. Choć często są one rozpatrywane jedynie w kontekście dyskomfortu mieszkańców (Stanu Granicznego Użytkowalności), dla inżyniera budownictwa kluczowym pytaniem pozostaje wpływ tych dynamicznych wymuszeń na bezpieczeństwo konstrukcyjne oraz trwałość materiałową.

Potencjalne przyczyny i mechanizmy degradacji

Drgania parasejsmiczne wywołane ruchem ulicznym rzadko prowadzą do nagłej katastrofy budowlanej, jednak ich długotrwałe oddziaływanie wywołuje szereg negatywnych zjawisk w strukturze betonu:

Zjawisko rezonansu: Jeśli częstotliwość wymuszenia zewnętrznego pokryje się z częstotliwością drgań własnych elementów konstrukcyjnych (np. stropów), amplituda drgań może wzrosnąć do wartości krytycznych.

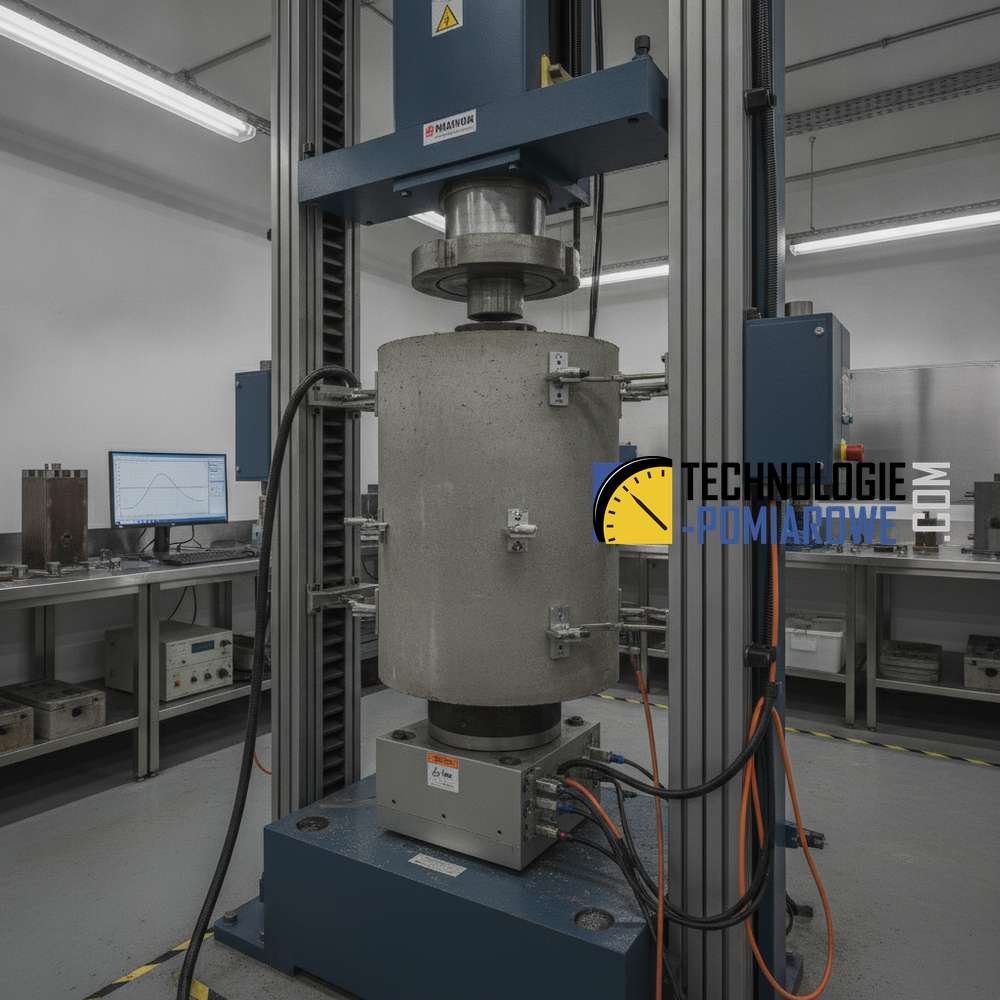

Zmęczenie betonu: Jak wspomniano w analizie obciążeń cyklicznych, beton poddawany wielokrotnym zmianom naprężeń ulega stopniowej degradacji mikrostrukturalnej.
Przyspieszona karbonatyzacja: Mikropęknięcia powstałe w wyniku drgań ułatwiają penetrację CO2 w głąb otuliny, co prowadzi do szybszej korozji zbrojenia.
Warunki gruntowe: Grunty niespoiste lub wysoki poziom wód gruntowych mogą potęgować przenoszenie drgań na konstrukcję.

Metody diagnostyczne i badania NDT

W celu oceny wpływu drgań na kondycję obiektu, niezbędna jest kompleksowa diagnostyka konstrukcjiPrecyzyjna diagnostyka konstrukcji żelbetowych pozwala na rzetelną ocenę nośności i wytrzymałości betonu bez naruszania jego struktury. Wykorzystanie metod nieniszczących (NDT) gwarantuje pełny obraz kondycji technicznej obiektu oraz bezpieczeństwo inwestycji. Poznaj zakres profesjonalnych badań. żelbetowych. Stosujemy kombinację metod pomiarowych (monitoring dynamiczny) oraz badań nieniszczących (NDT) i małoniszczących w celu weryfikacji aktualnych parametrów materiałowych.

Metoda Badawcza	Zastosowanie w kontekście drgań	Cel badania

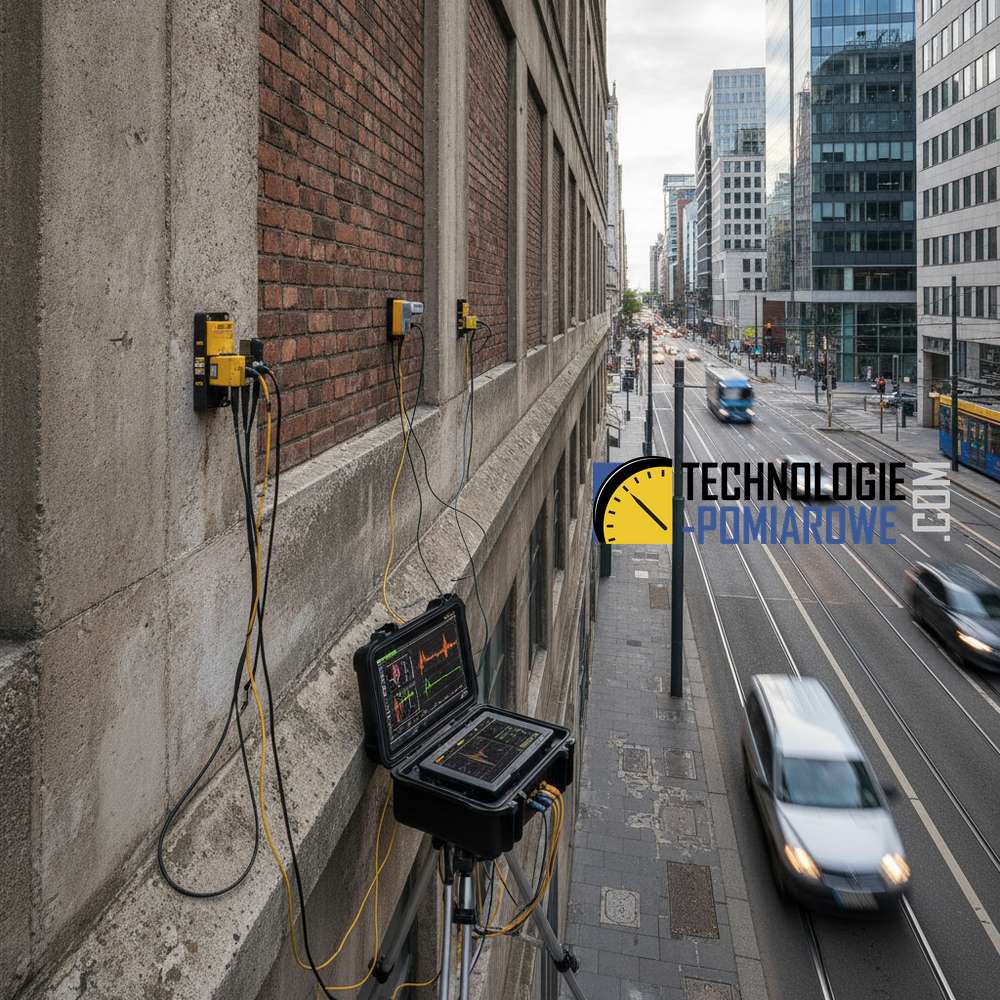

Monitoring drgań	Pomiary akcelerometryczne w czasie rzeczywistym.	Określenie amplitud i częstotliwości drgań zgodnie z normami.
SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.)	Badanie twardości powierzchniowej betonu.	Wstępna ocena jednorodności betonu i identyfikacja stref osłabionych.
Metoda ultradźwiękowaNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie.	Pomiar prędkości rozchodzenia się fali.	Wykrywanie wewnętrznych zarysowań, pustek i ocena głębokości spękań wywołanych drganiami.
Metoda Pull-offBadanie Pull Off (badanie przyczepności na odrywanie) mierzy siłę potrzebną do oddzielenia powłoki od podłoża za pomocą stalowego lub aluminiowego „grzybka” (dolly) przyklejanego klejem epoksydowym. Metoda ta pozwala ocenić jakość wykonania i trwałość powłok ochronnych, wykończeniowych oraz naprawczych na różnych podłożach (beton, stal, materiały ceramiczne)	Badanie wytrzymałości na odrywanie.	Ocena przyczepności warstw naprawczych lub wytrzymałości przypowierzchniowej betonu (wrażliwej na mikropęknięcia).
Metoda Pull-outBadanie pull-out stosowan jest w diagnostyce betonu. Badanie pull-out (metoda wyrywania kotew) to mało inwazyjny test stosowany do szacowania lokalnej wytrzymałości betonu, polegający na pomiarze siły niezbędnej do wyrwania stalowej kotwy osadzonej w betonie. Dzięki temu uzyskujemy przybliżoną wartość wytrzymałości na ściskanie bez konieczności wykonywania rdzeni czy kostek betonowych.	Badanie siły wyrywania kotwy.	Bezpośrednie określenie wytrzymałości betonu na ściskanie w konstrukcji.

Normy i wytyczne techniczne

Diagnostyka i ocena wpływu drgań na budynki w Polsce opiera się na kluczowych dokumentach normatywnych:

PN-B-02170: Ocena szkodliwości drgań przekazywanych przez podłoże na budynki (skale SWD). Pozwala określić, czy drgania są bezpieczne dla konstrukcji, czy mogą powodować np. zarysowania tynków lub osłabienie węzłów konstrukcyjnych.
PN-B-02171: Ocena wpływu drgań na ludzi w budynkach (komfort użytkowania).
PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w prefabrykowanych wyrobach betonowych.
Eurokod 2 (PN-EN 1992): Projektowanie konstrukcji z betonu, uwzględniające aspekty zmęczeniowe.

Ryzyka związane z zignorowaniem problemu

Zbagatelizowanie sygnałów takich jak odczuwalne drgania stropu (często mylone z błędami wykonawczymi w zakresie SGU) może prowadzić do poważnych konsekwencji:

Rozwój zarysowań strukturalnych: Drgania działają jak „klin”, pogłębiając istniejące rysy skurczowe i technologiczne.
Obniżenie nośności (ULS): Skumulowane uszkodzenia zmęczeniowe mogą doprowadzić do przekroczenia Stanu Granicznego Nośności, szczególnie w elementach wspornikowych i strefach przypodporowych.
Utrata przyczepności zbrojenia: Cykliczne drgania mogą osłabiać zespolenie na styku stal-beton, co jest krytyczne dla bezpieczeństwa konstrukcji żelbetowej.
Koszty naprawy: Przejście od prostych metod wzmocnienia (np. iniekcji) do konieczności dozbrajania konstrukcji generuje ogromne nakłady finansowe.

Jako inżynierowie diagnostyki zalecamy, aby w przypadku stwierdzenia oddziaływań dynamicznych od ruchu ulicznego, nie ograniczać się jedynie do wizji lokalnej. Konieczne jest przeprowadzenie analizy dynamicznej połączonej z weryfikacją parametrów betonu metodami NDT, co pozwoli na rzetelną ocenę pozostałego okresu bezpiecznej eksploatacji obiektu.
