Diagnostyka nowoczesnych konstrukcji żelbetowych wymaga od inżynierów i ekspertów nie tylko wiedzy teoretycznej, ale przede wszystkim zastosowania zaawansowanych technologii, które pozwalają „zajrzeć” do wnętrza monolitycznego elementu. W sytuacjach, gdy tradycyjne metody nieniszczące pozostawiają margines niepewności, do akcji wkracza endoskopia betonu. Jest to metoda półniszcząca, stanowiąca kluczowe ogniwo w procesie kompleksowej oceny stanu technicznego obiektów, takich jak garaże podziemne, mosty czy fundamenty maszynowe. Pozwala ona na wizualną weryfikację stanu zbrojenia, obecności kawern oraz lokalizację źródeł przecieków, które mogą zagrażać trwałości całej konstrukcji.

Metodyka badawcza i technologia w służbie diagnostyki

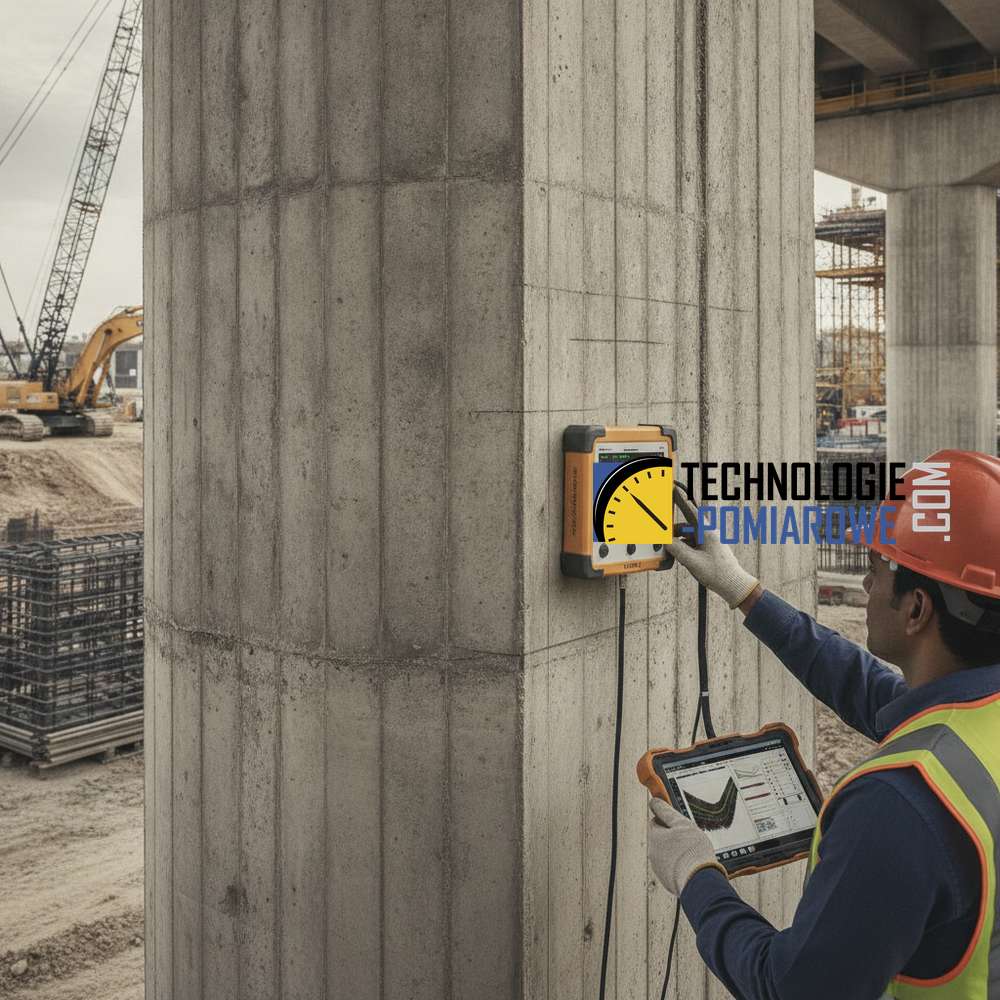

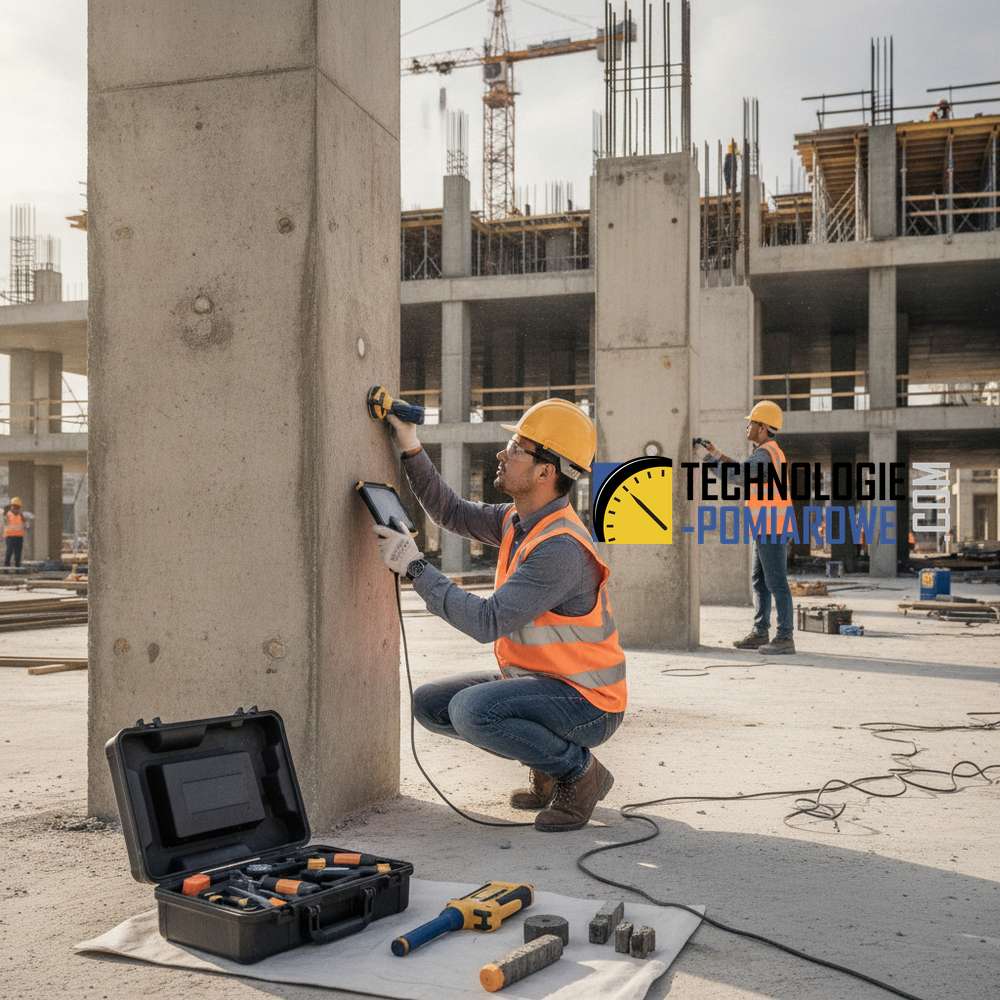

W profesjonalnej praktyce inżynierskiej endoskopia rzadko występuje jako samodzielne badanie. Najczęściej jest ona elementem szerszej strategii, określanej jako diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. in-situ. Proces ten zaczyna się zazwyczaj od metod całkowicie nieniszczących (NDT). Wykorzystujemy tu między innymi georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. (GPRGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji.), który pozwala na bezinwazyjne wykrycie anomalii wewnątrz betonu, oraz metodę ultradźwiękową (UPV - Ultrasonic Pulse Velocity), służącą do oceny jednorodności struktury i wykrywania ewentualnych rozwarstwień.

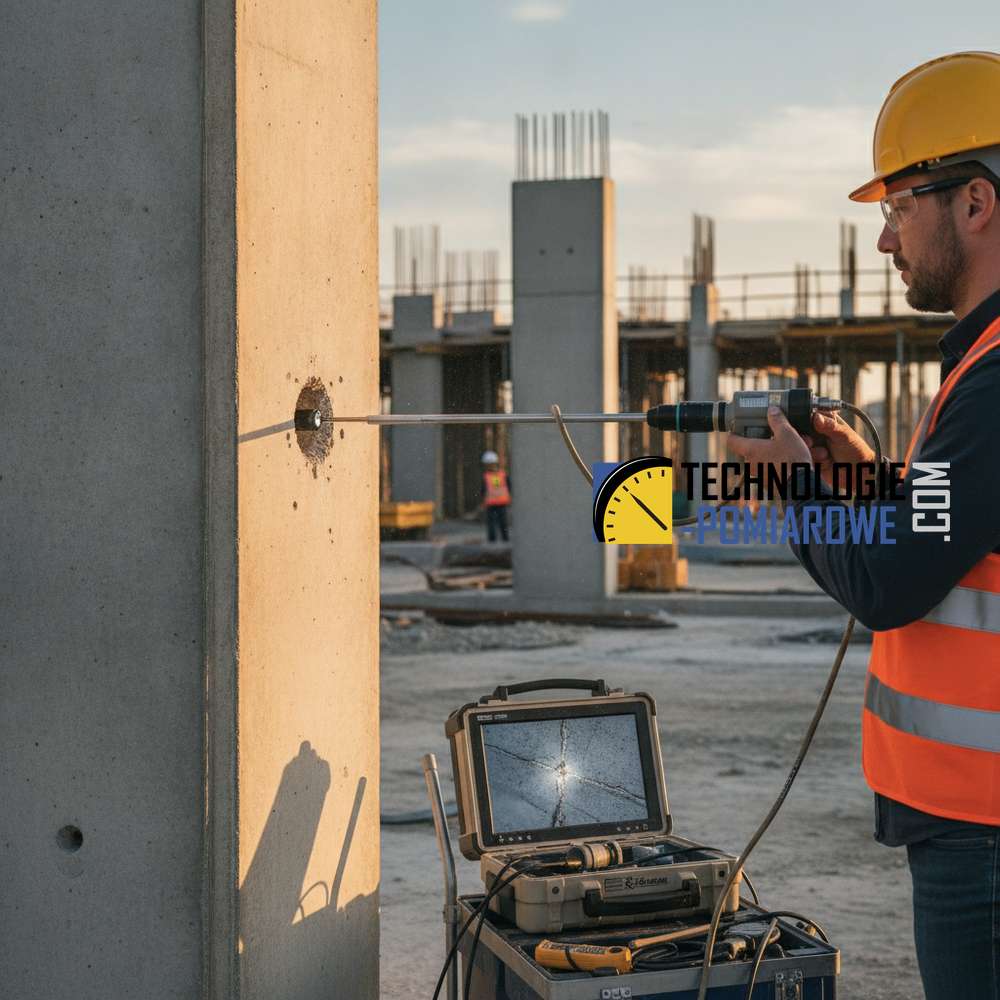

Gdy georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. wskaże obszar o zaburzonej dielektryczności, a badanie ultradźwiękoweNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. potwierdzi spadek prędkości fali (co sugeruje obecność pustek lub osłabienie betonu), endoskopia służy jako narzędzie ostatecznej weryfikacji. Procedura polega na wykonaniu precyzyjnego odwiertu o niewielkiej średnicy, przez który wprowadzana jest sonda wyposażona w kamerę wysokiej rozdzielczości. Pozwala to na:

• Bezpośrednią obserwację stanu powierzchni zbrojenia (wykrywanie ognisk korozji).
• Ocenę ciągłości wypełnienia kanałów kablowych w konstrukcjach sprężonych.
• Weryfikację wielkości i charakteru kawern oraz raków wewnątrz betonu.
• Identyfikację dróg migracji wody wewnątrz przegrody.

Wszystkie działania diagnostyczne prowadzone są w oparciu o normy serii PN-EN dotyczące badań betonu w konstrukcjach, co zapewnia powtarzalność wyników i profesjonalny standard dokumentacji technicznej.

Porównanie metod diagnostycznych wspierających endoskopię

Zastosowanie praktyczne: Diagnostyka przecieków i wad wykonawczych

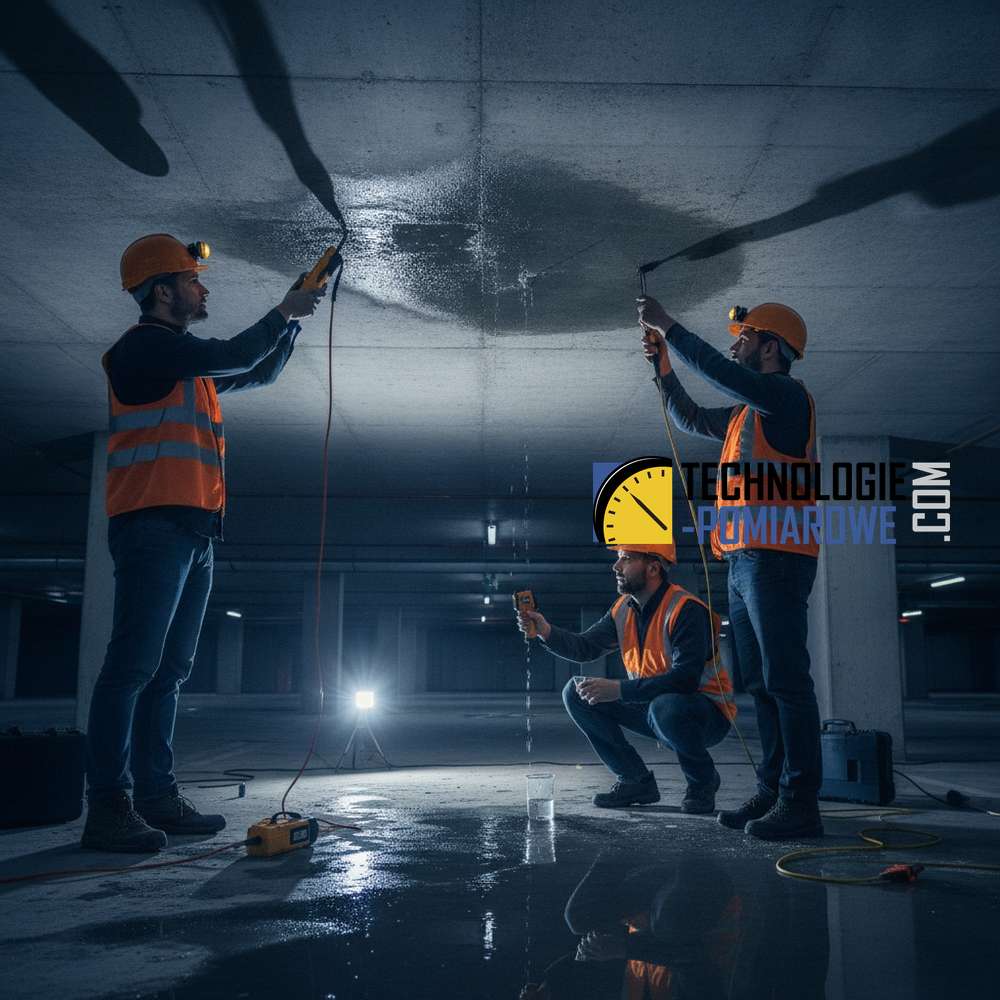

Jednym z najczęstszych wyzwań, z jakimi mierzymy się w diagnostyce, jest problem przeciekającego garażu podziemnego. Pojawienie się wody na ścianach szczelinowych lub płycie fundamentowej w nowo wybudowanym obiekcie to sygnał alarmowy, który wymaga natychmiastowej interwencji. Endoskopia okazuje się tu niezastąpiona. Pozwala ona sprawdzić, czy przyczyną problemu jest nieszczelność na styku technologicznym, czy może błąd wykonawczy w postaci źle zawibrowanego betonu i powstania pustek (tzw. raków).

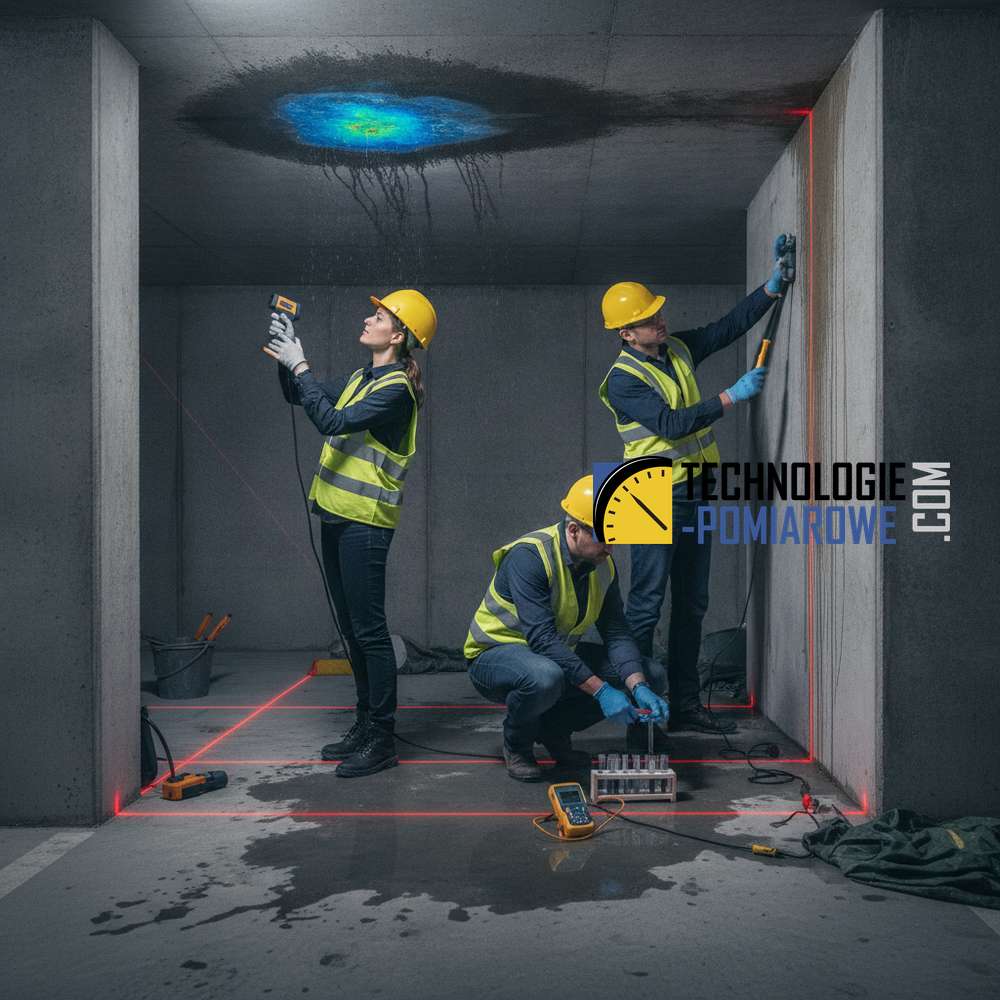

Praktyczne wykorzystanie endoskopii obejmuje również sytuacje, w których konieczne jest sprawdzenie stanu izolacji przeciwwodnej od wewnątrz, bez konieczności kosztownego i uciążliwego odkopywania fundamentów. Dzięki kamerze inspekcyjnej możemy zlokalizować źródło przecieku i precyzyjnie dobrać metodę naprawczą, np. iniekcję ciśnieniową, co znacząco obniża koszty usuwania awarii.

W diagnostyce in-situ endoskopia wspiera również ocenę trwałości konstrukcji narażonych na agresywne środowisko. Możliwość przyjrzenia się zbrojeniu bez konieczności wykonywania dużych odkrywek chroni integralność obiektu, jednocześnie dostarczając inżynierom twardych danych do analizy statycznej.

Podsumowanie - dlaczego warto stawiać na endoskopię?

Endoskopia betonu to most łączący zaawansowaną diagnostykę cyfrową z bezpośrednią obserwacją inżynierską. Rekomendujemy jej stosowanie wszędzie tam, gdzie badania nieniszczące, takie jak georadarGeoradar GPR to nowoczesne narzędzie do bezinwazyjnej diagnostyki konstrukcji i gruntu, pozwalające na precyzyjną lokalizację zbrojenia bez odwiertów. Dzięki technologii Proceq badania NDT stają się szybsze i tańsze, zapewniając pełne bezpieczeństwo prac inżynieryjnych i najwyższą jakość dokumentacji. czy ultradźwiękiNowoczesny defektoskop UPV umożliwia precyzyjną, nieniszczącą diagnostykę struktur betonowych bezpośrednio na placu budowy. Urządzenie błyskawicznie wykrywa wady wewnętrzne i ocenia jednorodność materiału, gwarantując bezpieczeństwo konstrukcji. Zyskaj laboratoryjną jakość pomiarów w terenie. , wykazują anomalie wymagające potwierdzenia. Jest to metoda o minimalnej inwazyjności, która dostarcza pewności niezbędnej do podejmowania decyzji o kosztownych remontach lub dopuszczeniu obiektu do dalszej eksploatacji.

Stosowanie tej technologii w połączeniu z rzetelną analizą normatywną pozwala nie tylko znaleźć źródło problemu, ale i skutecznie go usunąć, dbając o bezpieczeństwo i trwałość konstrukcji żelbetowych.
